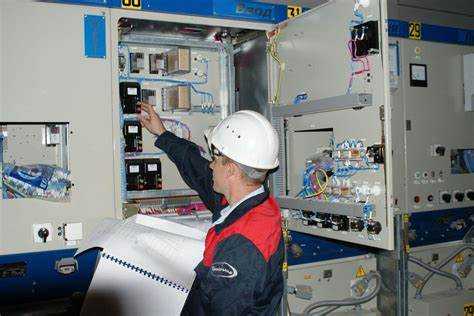

Что является токоведущей частью электроустановки

В условиях эксплуатации промышленных и бытовых электроустановок токоведущие элементы подвергаются воздействию тепловых и электродинамических нагрузок, а также агрессивных сред. Для обеспечения стабильной работы системы критически важно выбирать токоведущие части с учетом сечения, материала проводника (медь, алюминий), типа изоляции и способа монтажа.

Неправильный подбор или износ токоведущих элементов может привести к перегреву, короткому замыканию или пожару. Особенно важно уделять внимание точкам соединения – здесь чаще всего происходят переходные сопротивления, провоцирующие локальные перегревы. Регулярный контроль клеммных соединений и изоляционного состояния является обязательным условием безопасной эксплуатации.

Назначение токоведущих частей не ограничивается функцией передачи тока. Они также влияют на параметры электромагнитной совместимости системы, тепловой режим оборудования и надежность коммутационной аппаратуры. При проектировании электроустановки расчет и выбор токоведущих компонентов должен производиться с учетом длительных токовых нагрузок, возможных коротких замыканий и требований нормативных документов (ПУЭ, ГОСТ, МЭК).

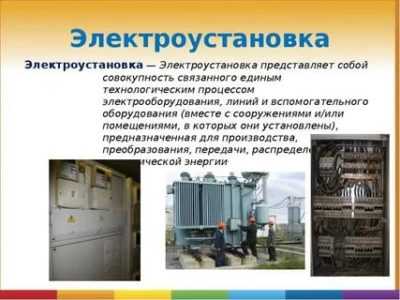

Что относится к токоведущим частям в низковольтных и высоковольтных установках

Особое внимание при проектировании и эксплуатации следует уделять защитным расстояниям между токоведущими и заземлёнными частями, а также состоянию изоляции, особенно в местах соединений. Вне зависимости от класса напряжения все токоведущие элементы должны быть доступны для визуального осмотра, а при необходимости – иметь возможность отключения без нарушения целостности установки.

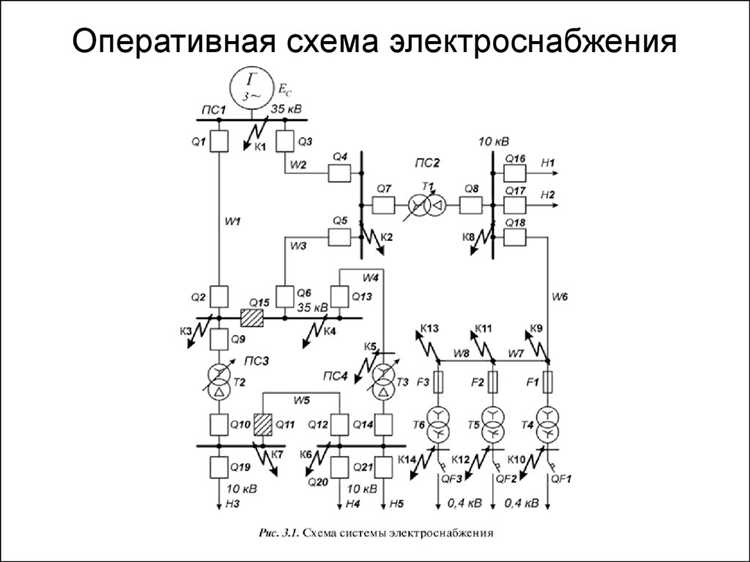

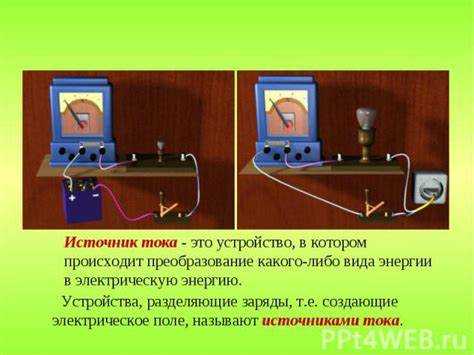

Каковы функции токоведущих частей в передаче и распределении электроэнергии

Проводники в линиях электропередачи служат для транспортировки энергии на расстояния от сотен метров до тысяч километров. Они изготавливаются из алюминия или меди с низким удельным сопротивлением. Для уменьшения индуктивности применяются многопроволочные конструкции с концентрическим расположением жил.

Шины в распределительных устройствах соединяют функциональные элементы: трансформаторы, выключатели, разъединители. Они рассчитаны на высокие токи и изготавливаются из меди или алюминия с тщательно подобранным сечением, исключающим перегрев при длительной нагрузке.

Контактные соединения обеспечивают электрическую непрерывность между частями установки. Критически важно обеспечить минимальное переходное сопротивление. Используются лужение, обжатие, сварка, болтовые соединения с калиброванным моментом затяжки. Периодическая проверка и обслуживание обязательны для предотвращения дуговых разрядов и нагрева.

В обмотках трансформаторов и электрических машин токоведущие части реализуют преобразование параметров электроэнергии. Медные или алюминиевые провода с термостойкой изоляцией укладываются с учетом магнитных и тепловых нагрузок, а также устойчивости к короткому замыканию.

Функционирование всей системы зависит от надежности токоведущих элементов. Недостаточная проводимость, нарушение изоляции или ослабление контакта приводят к перегреву, потере мощности и авариям. Рекомендуется регулярный тепловизионный контроль, измерение сопротивления переходных соединений и визуальный осмотр на наличие следов коррозии и искрения.

Из каких материалов изготавливаются токоведущие элементы и почему

Медь – основной материал для токоведущих элементов благодаря высокой электропроводности (до 58 МСм/м) и стойкости к коррозии. Применяется в шинопроводах, проводах, кабелях и обмотках трансформаторов. Для уменьшения сопротивления часто используется отожжённая медь, особенно в гибких проводниках.

Алюминий уступает меди по проводимости (около 35 МСм/м), но выигрывает по массе и цене. Используется в воздушных линиях электропередачи и некоторых низковольтных распределительных системах. Из-за окисляемости алюминия требуется тщательная подготовка контактов с использованием токопроводящих паст и специальных зажимов.

Серебро имеет наивысшую проводимость (до 63 МСм/м), применяется в ограниченных зонах: контакты реле, коммутационные элементы высокочастотной аппаратуры. Высокая стоимость ограничивает его применение только критичными узлами.

Золото применяется в микросхемах и платах, где необходима идеальная стойкость к окислению. Несмотря на среднюю проводимость (около 45 МСм/м), он незаменим в условиях агрессивной среды и длительной эксплуатации без обслуживания.

Латуни и бронзы используют в контактных группах, клеммах и токосъёмных устройствах. Эти сплавы обеспечивают надёжность механического контакта и достаточную проводимость при высокой износостойкости.

Выбор материала всегда обусловлен балансом между проводимостью, механической прочностью, стоимостью и условиями эксплуатации. Игнорирование этих факторов приводит к перегреву, потере контакта и выходу из строя оборудования.

Как токоведущие части изолируются и защищаются в электроустановках

Изоляция токоведущих частей осуществляется с применением материалов с высоким электрическим сопротивлением – чаще всего это ПВХ, сшитый полиэтилен, эпоксидные компаунды, керамика. В установках до 1 кВ распространены оболочки из термопластов, обеспечивающие не только диэлектрическую защиту, но и устойчивость к ультрафиолету, влаге, механическим повреждениям.

В электроустановках выше 1 кВ применяются твердые и газовые изоляции. В вакуумных и элегазовых выключателях изоляционная среда дополнительно выполняет роль дугогасительной. Шины высокого напряжения часто монтируются в изолированных сборках с наполнением SF₆, исключающим пробой на корпус.

Все токоведущие части должны иметь минимальное расстояние до заземлённых конструкций, соответствующее требованиям ГОСТ 12.2.007.0 и ПУЭ. Внутри распределительных устройств это достигается использованием фазоразделителей и барьерных перегородок. Контактные соединения защищаются герметичными кожухами и втулками, исключающими пылевлагопроникновение.

Для защиты от случайного прикосновения используются кожухи из ударопрочного поликарбоната, а также экраны из металла, соединённые с контуром защитного заземления. На шкафах и панелях применяются замки с ключевым доступом, блокирующие доступ при наличии напряжения.

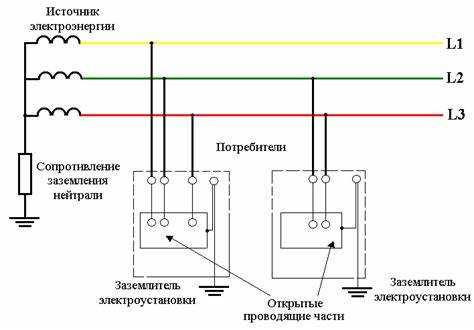

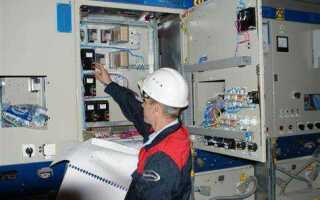

Чем отличаются открытые и закрытые токоведущие части в эксплуатации

Закрытые токоведущие части заключены в защитные оболочки или находятся внутри шкафов, панелей и корпусов. Они недоступны при нормальной эксплуатации. Это снижает риск контакта и позволяет размещать оборудование в общедоступных помещениях. При этом оболочки должны соответствовать степени защиты не ниже IP2X для предотвращения проникновения посторонних предметов и случайного прикосновения.

Ключевое различие – уровень физической доступности. Открытые элементы требуют постоянного контроля состояния изоляции, регулярной протяжки соединений, отключения при любом вмешательстве. Закрытые – допускают обслуживание без снятия напряжения при условии сохранения целостности оболочки.

В условиях повышенной влажности, запылённости или взрывоопасности эксплуатация открытых токоведущих частей недопустима. Закрытые конструкции с соответствующей степенью защиты (например, IP54, IP65) обеспечивают безопасную работу в таких средах.

Рекомендуется:

• Избегать использования открытых токоведущих частей вне щитов с контролируемым доступом;
• Проводить ежегодную проверку целостности оболочек закрытых элементов;
• Своевременно устранять повреждения изоляции и нарушение герметичности;
• Применять маркировку и знаки безопасности согласно ГОСТ 12.4.026-2015.

Какие риски связаны с токоведущими частями и как обеспечить безопасный доступ

Токоведущие части электроустановок представляют непосредственную опасность поражения электрическим током при прикосновении или близком контакте. Основные риски связаны с:

• электрическим ударом из-за прямого прикосновения к токоведущим элементам под напряжением;
• пробоем изоляции и возникновением короткого замыкания, что ведет к возгоранию и взрывам;
• опасностью возникновения дугового разряда при неисправностях или неправильном обслуживании;
• опасностью возгорания из-за перегрева токоведущих частей при превышении допустимой нагрузки;
• механическими повреждениями, ведущими к оголению проводников и последующему риску поражения.

Для обеспечения безопасного доступа к токоведущим частям необходимо придерживаться следующих технических и организационных мер:

1. Использовать ограждения, исключающие случайный контакт, с маркировкой и предупреждающими знаками.
2. Применять защиту от прикосновения – изоляционные покрытия, барьеры, кожухи с устойчивостью к механическим повреждениям.
3. Внедрять системы блокировки и interlock, запрещающие доступ при включённом напряжении.
4. Обеспечивать отключение питания с помощью автоматических выключателей, УЗО и систем аварийного отключения перед проведением работ.
5. Организовывать доступ только квалифицированному персоналу с соответствующими допусками и инструктажами.
6. Использовать средства индивидуальной защиты (диэлектрические перчатки, ковры, инструменты с изолирующими рукоятками).
7. Проводить регулярные проверки состояния изоляции, крепления и целостности токоведущих частей с использованием приборов контроля.
8. Обеспечивать грамотную организацию рабочего места и порядок проведения монтажных и ремонтных работ.

Соблюдение этих мер существенно снижает вероятность электротравматизма и аварийных ситуаций при работе с токоведущими частями электроустановок.

Вопрос-ответ:

Какие элементы входят в состав токоведущих частей электроустановки?

Токоведущие части включают проводники и контактные детали, по которым проходит электрический ток. Это могут быть шины, провода, кабели, контактные пластины и выводы, а также токоподводы в электрооборудовании. Они обеспечивают электрическую связь между источником питания и потребителями энергии.

Почему токоведущие части обязательно должны быть изолированы или защищены?

Токоведущие части представляют опасность поражения электрическим током при прикосновении, а также могут вызывать короткие замыкания, если контактируют с другими элементами. Изоляция и защита предотвращают нежелательные контакты, обеспечивают безопасность эксплуатации оборудования и снижают риск аварий и повреждений.

Каково основное назначение токоведущих частей в электроустановке?

Главная задача токоведущих частей — передача электрической энергии от источника к потребителям. Они служат надежным каналом для прохождения тока, обеспечивая бесперебойную работу электроустановки и корректное функционирование подключенного оборудования.

Какие требования предъявляются к материалам, используемым для токоведущих частей?

Материалы для токоведущих частей должны обладать высокой электропроводностью, устойчивостью к коррозии и механическим нагрузкам. Чаще всего применяют медь или алюминий, так как они хорошо проводят электричество и относительно долговечны. Важна также способность материала выдерживать температурные воздействия и не терять свои свойства в условиях эксплуатации.
