Скорость высыхания краски напрямую влияет на сроки завершения ремонта или производственного цикла. В условиях высокой влажности, пониженной температуры или плохой вентиляции краска может оставаться липкой в течение нескольких часов или даже суток. Чтобы сократить это время, важно управлять физико-химическими процессами, происходящими после нанесения состава.
Первый эффективный способ – повышение температуры в помещении. Для водоэмульсионных и латексных красок оптимальная температура составляет от +20 до +25°C. Использование тепловентиляторов или инфракрасных обогревателей позволяет ускорить испарение влаги из слоя краски, не нарушая её структуры.
Второй подход – организация направленного воздушного потока. Установка вентиляторов или принудительная вентиляция ускоряют движение воздуха над окрашенной поверхностью, что способствует более быстрому удалению летучих компонентов. Важно избегать прямого сильного потока, чтобы не допустить появления пятен или неравномерной пленки.
Для масляных и алкидных красок особенно эффективным будет применение катализаторов сушки – сиккативов. Эти вещества (на основе кобальта, марганца, кальция) добавляются в краску в пропорции 0,5–2% от массы и существенно ускоряют процесс полимеризации связующего.
Уменьшение толщины наносимого слоя – ещё один важный фактор. Толстые слои сохнут в разы дольше, особенно если окрашиваемая поверхность пористая. Применение краскопульта с возможностью регулировки подачи состава позволяет добиться равномерного, тонкого слоя с минимальным временем сушки.
Для промышленных условий рекомендуется использовать ультрафиолетовую сушку – этот метод подходит для специализированных красок с фотополимеризующимися компонентами. Под действием УФ-излучения полимеризация завершается за секунды, что позволяет многократно ускорить производственные процессы.
Выбор быстросохнущих типов краски для разных поверхностей
Для древесины подойдут акриловые краски на водной основе с добавками ускорителей сушки. Они впитываются в пористую структуру материала и высыхают в течение 20–30 минут при температуре от 18 °C. Подходит для мебели, дверей и плинтусов внутри помещений.
Металлические поверхности требуют применения алкидных эмалей с добавлением сиккативов. Эти краски обеспечивают хорошее сцепление с гладкой поверхностью и твердеют за 1–2 часа. Для ускорения можно использовать аэрозольные варианты с мелкодисперсным распылением, которые равномерно ложатся и сохнут за 15–20 минут при температуре 20 °C.
Для бетонных и оштукатуренных оснований рекомендуется использовать латексные краски. Их формула разработана для минимального времени испарения воды, и при нормальной вентиляции слой высыхает за 30–40 минут. Важно наносить краску валиком с коротким ворсом для уменьшения толщины слоя.
При окрашивании пластика оптимальны полиуретановые или эпоксидные составы с ускорителями полимеризации. Они высыхают за 10–15 минут при использовании пульверизатора и температуре не ниже 22 °C. Перед нанесением необходимо обработать поверхность праймером для повышения адгезии.
Керамика и стекло требуют термостойких акрилов или термореактивных красок. После нанесения изделие нужно прогреть в духовке при 160 °C в течение 20 минут – только так обеспечивается моментальное отвердение и прочность слоя.

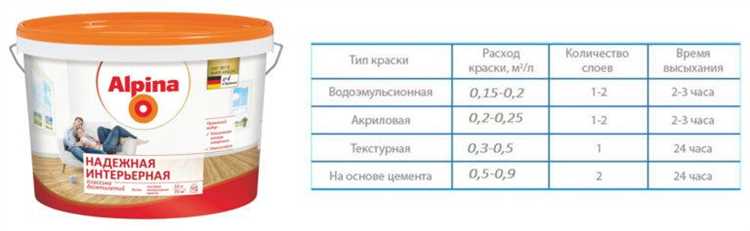

Оптимальная температура и влажность для сокращения времени высыхания
Для акриловых и латексных красок наиболее эффективной считается температура воздуха в диапазоне 21–25 °C. При этой температуре вода и растворители испаряются равномерно, не нарушая структуру пленки. При понижении температуры до ниже 15 °C процесс высыхания замедляется вдвое, а при ниже 10 °C – возможна частичная коагуляция компонентов, что снижает адгезию.
Влажность воздуха должна находиться в пределах 40–60%. Повышение выше 65% существенно удлиняет испарение влаги, особенно при работе в замкнутом помещении. При влажности ниже 30% происходит слишком быстрое высыхание поверхности при ещё сыром нижнем слое, что может привести к растрескиванию.
Оптимально использовать осушитель воздуха при превышении влажности и обогреватель с термостатом для поддержания стабильной температуры. Избегайте сквозняков и резких колебаний параметров, так как они провоцируют неравномерное высыхание по площади окрашенной поверхности.
Применение строительного фена и тепловой пушки при покраске
Строительный фен и тепловая пушка позволяют значительно сократить время высыхания лакокрасочных покрытий, особенно при работе в помещениях с низкой температурой или высокой влажностью. Однако их применение требует точного соблюдения ряда параметров.
- Строительный фен подходит для локального нагрева. Рекомендуется держать устройство на расстоянии не менее 20–30 см от окрашенной поверхности, чтобы избежать перегрева и вспучивания краски.
- Температура подачи воздуха должна быть в пределах 60–80 °C для акриловых и латексных красок, до 100 °C для алкидных. Превышение может вызвать растрескивание или изменение цвета.
- Не следует направлять поток на одно место более 10–15 секунд подряд. Перемещайте фен по поверхности равномерно, удерживая стабильное расстояние.
- Тепловая пушка эффективна при окраске больших площадей. Для безопасного использования необходимо обеспечить вентиляцию и контроль влажности.
- Оптимальное расстояние от пушки до стены – 1,5–2 метра. При меньшем расстоянии возрастает риск неравномерного высыхания.
- Используйте модели с термостатом и регулировкой потока воздуха. Это позволит поддерживать стабильную температуру 40–60 °C в рабочей зоне.
- Устанавливайте пушку так, чтобы горячий воздух циркулировал по помещению, а не бил в одну точку. Идеально – направленный поток под углом к поверхности.
Перед началом работ проверьте, совместим ли тип краски с термической сушкой. Некоторые составы (например, на водной основе) могут требовать естественного высыхания в течение первых 30–60 минут, прежде чем допускается подача тепла.
Использование ускорителей высыхания и специальных добавок
Ускорители высыхания представляют собой химические соединения, вводимые в состав краски для активизации процесса полимеризации или испарения растворителя. Наиболее распространённые ускорители – кобальтовые, марганцевые и цинковые сиккативы, применяемые в алкидных и масляных красках. Кобальт ускоряет поверхностное высыхание, но может вызвать неравномерность пленки, марганец улучшает глубинное отвердение, а цинк снижает риск образования морщин.
При работе с акриловыми красками применяют специальные коалесценты и ретардеры, контролирующие скорость испарения воды. Для ускорения сушки водоразбавляемых составов допустимо добавление аммонийных соединений или низкомолекулярных гликолей в строгой дозировке – до 1% от массы краски. Превышение концентрации может снизить адгезию или вызвать дефекты пленки.
При выборе добавки необходимо учитывать совместимость с типом краски и условиями нанесения. Для красок, применяемых при низкой температуре, используют ускорители с противозамерзающим эффектом, содержащие этаноламины или метоксипропанол. Их добавляют непосредственно перед нанесением, тщательно перемешивая до однородности.
Важно соблюдать рекомендованные производителем дозировки и порядок смешивания, иначе возможно расслоение или изменение цвета краски. Перед массовым использованием добавок следует провести пробное нанесение на небольшой участок поверхности.
Подготовка поверхности для быстрого впитывания краски
Для ускорения высыхания краски важно обеспечить равномерное и глубокое впитывание. Начинайте с удаления грязи, жира и пыли с помощью обезжиривателя или спиртового раствора. Поверхности с гладкой или глянцевой структурой необходимо слегка зашлифовать наждачной бумагой с зернистостью 120-150, чтобы увеличить микропористость. Образовавшуюся пыль удаляют сжатым воздухом или влажной тряпкой.
Пористые материалы, например дерево или штукатурка, предварительно пропитывают грунтовкой с глубоким проникновением – это не только ускорит впитывание краски, но и обеспечит равномерное высыхание. Грунтовка наносится ровным слоем и высушивается минимум 4 часа при температуре не ниже +18 °C и влажности не выше 60%.
Металлические и пластиковые поверхности требуют использования специальных адгезионных грунтовок для улучшения сцепления и предотвращения пленкообразования краски на поверхности. При этом перед нанесением грунта поверхность обезжиривают и сушат минимум 2 часа.
Температура подготовки и последующего окрашивания должна быть в пределах +18–25 °C, влажность воздуха – не выше 60%. Низкая влажность способствует быстрому испарению растворителей и, следовательно, сокращает время высыхания краски.
Тонкослойное нанесение и интервалы между слоями
Наносите краску слоями толщиной не более 50–70 микрон. Толстый слой значительно увеличивает время высыхания из-за замедленной испаряемости растворителей и недостатка кислорода для полимеризации.
Для быстрого высыхания выдерживайте между слоями промежуток минимум 30 минут при температуре от 20 до 25 °C и относительной влажности воздуха не выше 60%. Эти условия обеспечивают оптимальные процессы испарения и отверждения.
При использовании быстросохнущих составов интервал можно уменьшить до 15–20 минут, но важно контролировать отсутствие липкости предыдущего слоя перед нанесением следующего.
Нарушение рекомендованных интервалов приводит к образованию подтеков и снижению адгезии между слоями, что увеличивает риск растрескивания и отслаивания покрытия.
Оптимальная практика – наносить краску равномерно, контролируя толщину с помощью специализированных инструментов, например, толщиномеров или шпателей с ограничителями, чтобы избежать перерасхода и ускорить процесс сушки.
Вопрос-ответ:
Какие факторы влияют на скорость высыхания краски?
Скорость высыхания краски зависит от нескольких моментов: температуры воздуха, влажности, толщины нанесённого слоя и типа самой краски. Тёплая и сухая атмосфера помогает краске высохнуть быстрее, а толстый слой или холодная, влажная среда замедляют процесс.
Можно ли ускорить высыхание краски с помощью вентилятора?
Да, направленный поток воздуха помогает влаге испаряться быстрее, поэтому вентилятор действительно ускоряет высыхание. Однако нужно следить, чтобы воздух не был слишком холодным или грязным, так как это может привести к проблемам с покрытием.
Как влияет толщина слоя краски на время высыхания?
Чем толще слой краски, тем больше времени понадобится для полного высыхания. Толстый слой удерживает влагу дольше, поэтому рекомендуется наносить краску тонким равномерным слоем, чтобы ускорить процесс.
Какие виды красок сохнут быстрее и почему?
Акриловые краски высыхают быстрее благодаря своей водной основе, которая быстро испаряется. Масляные краски сохнут медленнее, поскольку содержат масла, которые требуют времени для окисления и затвердевания.
Можно ли использовать специальные добавки, чтобы краска сохла быстрее?
Да, существуют добавки, которые ускоряют процесс высыхания краски. Они уменьшают время испарения влаги или ускоряют химические реакции в составе краски. Но их применение должно соответствовать рекомендациям производителя, чтобы не повредить покрытию.
Какие факторы влияют на скорость высыхания краски?
Скорость высыхания краски зависит от нескольких параметров: типа краски, температуры воздуха, влажности, вентиляции помещения и толщины слоя нанесенного покрытия. Например, при высокой влажности и низкой температуре высыхание замедляется, поскольку влага мешает испарению растворителей. Хорошая циркуляция воздуха и тепло способствуют более быстрому высыханию.
Загрузка...
