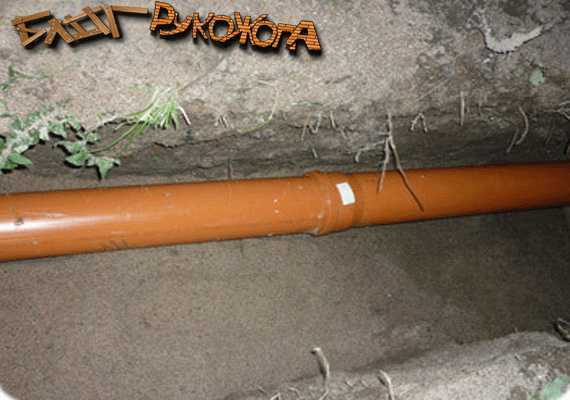

Что такое ливневка на улице

Ливневая канализация представляет собой систему инженерных сооружений, предназначенных для сбора и отвода дождевых и талых вод с поверхности улиц и прилегающих территорий. Основная задача – предотвращение подтопления дорожного полотна, пешеходных зон и прилегающих зданий, что обеспечивает сохранность инфраструктуры и безопасность движения.

Конструктивно система включает коллекторы, дождеприемники, решетки, фильтры и выпускные трубы. Диаметр труб варьируется от 200 до 800 мм в зависимости от расчётного объёма осадков и площади водосбора. Материал труб чаще всего – ПВХ или бетон, выбранные за долговечность и устойчивость к коррозии.

При проектировании важно учитывать интенсивность осадков, рельеф местности и тип покрытия. Для регионов с высокой сезонной влажностью рекомендуют использовать самотёчные системы с уклоном не менее 0,5%, что ускоряет отвод воды и снижает риск засоров. Установка фильтров и регулярная очистка дождеприемников позволяют поддерживать пропускную способность и продлевают срок службы канализации.

Обязательное условие эффективной работы – правильный выбор места размещения дождеприемников, учитывающий концентрацию стоков с дорог и тротуаров. Неправильное расположение приводит к локальному скоплению воды и эрозии грунта, что требует дополнительных затрат на ремонт и восстановление дорожного покрытия.

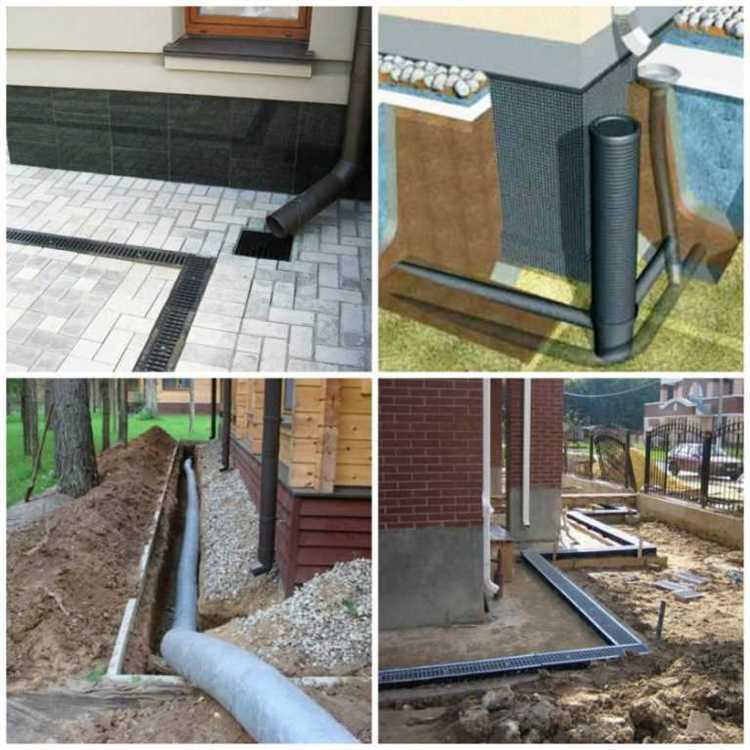

Типы элементов ливневой канализации и их функции

Ливнеприёмники – служат для сбора дождевой воды с поверхности улиц и тротуаров. Изготавливаются из чугуна, бетона или пластика. Важно выбирать модель с решёткой, устойчивой к нагрузкам от транспорта (класс нагрузки не ниже D400 для дорог с движением).
Колодцы – используются для технического обслуживания системы и изменения направления потока воды. Бывают смотровые и распределительные. Размеры зависят от объёмов стока и удобства доступа для чистки и ремонта (обычно от 600 мм в диаметре).
Трубы ливневой канализации – основной транспортный элемент для отвода воды от ливнеприёмников к колодцам и далее в накопители или водоёмы. Обычно применяются пластиковые трубы ПВХ или ПНД диаметром от 110 мм и выше, с уклоном не менее 0,5% для обеспечения самотёка.
Пескоуловители – устанавливаются перед трубопроводами для задержки песка, листьев и прочего мусора, предотвращая засоры. Их объём и форма подбираются исходя из интенсивности стока и наличия загрязнителей.
Дождеприёмники с гидрозатвором – применяются для предотвращения неприятных запахов из канализации. Гидрозатвор создаёт водяной затор, блокирующий обратный ток воздуха.
Распределительные устройства – позволяют разделять поток воды на несколько направлений, что важно при больших площадях водосбора. Обычно оснащены задвижками или регулирующими клапанами для контроля интенсивности стока.
Отводы и фасонные элементы – обеспечивают изменение направления трубопровода, уменьшая гидравлические потери. Для предотвращения засоров рекомендуются плавные изгибы с радиусом не менее трёх диаметров трубы.

Материалы и требования к трубам ливневой системы

Основные материалы для труб ливневой канализации – ПВХ, ПП и бетон. ПВХ-трубы применяются для малых и средних систем, выдерживают давление до 0,6 МПа, обладают гладкой внутренней поверхностью, что снижает риск засоров. Диаметры ПВХ труб обычно варьируются от 100 до 315 мм.

Полиэтиленовые (ПЭ) и полипропиленовые (ПП) трубы применяют при сложных условиях эксплуатации, например, при подвижных грунтах или повышенной агрессивности среды. ПП трубы устойчивы к химическим воздействиям и температуре до +95 °C.

Бетонные трубы используются в крупных ливневых системах с высокими нагрузками и диаметрами от 400 мм и выше. Они устойчивы к механическим повреждениям и воздействию ультрафиолета, но требуют тщательной гидроизоляции стыков.

Требования к трубам включают герметичность стыков, устойчивость к гидроударам и морозостойкость. Минимальный уклон трубопровода – 0,5%, чтобы избежать застоев воды и отложений. Трубы должны выдерживать нагрузку от грунта и временную нагрузку от транспортных средств согласно нормам СП 32.13330.

Стыки следует выполнять с применением уплотнительных манжет из резины, обеспечивающих плотное соединение и предотвращающих попадание грунтовых вод внутрь системы. При прокладке в местах с возможным механическим воздействием рекомендуются трубы с армированием или защитными оболочками.

Для увеличения срока службы и предотвращения коррозии металлических элементов внутри ливневой канализации применяется антикоррозионное покрытие и внутренняя гидроизоляция.

Принципы проектирования уклонов и глубины укладки труб

Уклон труб ливневой канализации напрямую влияет на скорость отвода воды и предотвращение засоров. Оптимальный уклон составляет от 0,5% до 3%, что обеспечивает самотечное движение стока без излишней скорости, вызывающей эрозию труб. Для труб диаметром до 300 мм минимальный уклон принимается 0,5%, для диаметра свыше 500 мм – до 1,5%, а при увеличении диаметра выше 700 мм – уклон может составлять до 3%.

Глубина укладки определяется требованиями защиты труб от промерзания и нагрузок от транспорта. Минимальная глубина заложения – не менее 0,7 м от поверхности земли, но с учётом климатических условий региона глубина может доходить до 1,2–1,5 м в зонах с глубокой мерзлотой. Для обеспечения доступа и ремонта проектируют колодцы через каждые 25–50 м в зависимости от диаметра труб и конфигурации сети.

При прокладке под дорогами и проездами глубина увеличивается до 1,5–2 м, чтобы обеспечить защиту от динамических нагрузок и соблюдение норм СНиП. Кроме того, необходимо учитывать наличие других коммуникаций, чтобы избежать пересечений и обеспечить возможность обслуживания.

Проектирование уклона и глубины должно учитывать неравномерность рельефа и возможные изменения нагрузки в периоды интенсивных осадков. Для участков с малым уклоном применяют насосные станции или регулирующие устройства, а в зонах с высоким уровнем грунтовых вод – дополнительные меры по гидроизоляции и дренажу.

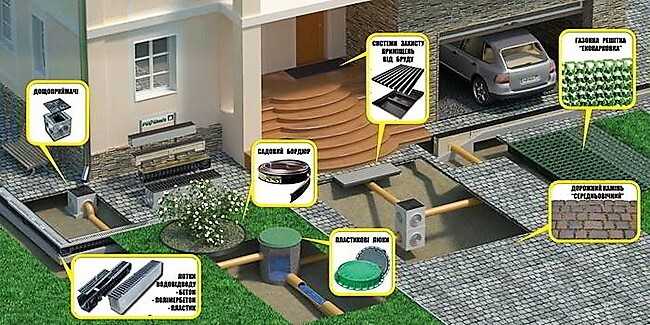

Роль дождеприёмников и решёток в системе отвода воды

Дождеприёмники служат первичным звеном в ливневой канализации, обеспечивая быстрое удаление осадков с поверхности улиц. Их конструкция рассчитана на пропуск минимального объёма воды, соответствующего интенсивности ливня, с учётом максимальной нагрузки, которая для городских улиц достигает 100 л/с на 100 м² поверхности. Диаметр приемных патрубков обычно варьируется от 150 до 300 мм, что снижает риск заторов при сильных осадках.

Решётки, устанавливаемые сверху дождеприёмников, выполняют функцию фильтрации крупных загрязнений – листьев, мусора, мелких веток. Они изготавливаются из чугуна или стали с классом нагрузки не ниже D400, что позволяет выдерживать вес проезжающего транспорта. Оптимальная величина ячеек решёток составляет 15-30 мм, чтобы минимизировать попадание крупных частиц без снижения пропускной способности.

Правильный выбор и регулярное обслуживание дождеприёмников и решёток предотвращают засорение трубопроводов и уменьшают риск подтоплений. Рекомендуется проводить очистку не реже одного раза в сезон дождей, а в местах с интенсивным движением – ежемесячно. Особое внимание уделяют установке дополнительных решёток с высокими защитными характеристиками в зонах скопления мусора.

Для повышения эффективности отвода воды в дождеприёмники иногда включают системы самоочистки, например, с использованием обратного потока или фильтров, что снижает необходимость частых механических вмешательств и продлевает срок эксплуатации всей системы.

Методы предотвращения засоров и обслуживания ливневки

Для снижения риска засоров ливневой канализации применяют механические и профилактические методы. На входах в колодцы устанавливают решетки с ячейками от 10 до 20 мм, которые задерживают крупный мусор и листья. Регулярный осмотр решеток обязателен после сильных осадков – частота проверок должна составлять не реже одного раза в месяц в весенне-осенний период.

Для удаления отложений и ила используется гидродинамическая промывка под давлением от 150 до 300 бар. Рекомендуется проводить ее минимум два раза в год – весной и осенью, а при высоком уровне загрязнения – чаще. Также эффективен механический прочистной инструмент – тросы диаметром 8-12 мм и длиной до 30 м, позволяющие удалять плотные засоры.

В конструкцию системы рекомендуется включать смотровые колодцы через каждые 30-50 метров трубопровода. Это облегчает доступ к участкам для диагностики и прочистки. При проектировании используют трубы с внутренним диаметром не менее 150 мм, что снижает вероятность быстрого накопления загрязнений.

Для предотвращения попадания мелкого мусора и нефтепродуктов целесообразно устанавливать отстойники и фильтры на входе в основную систему. Отстойники очищают воду от взвесей, а фильтры задерживают песок и мелкий гравий, предотвращая абразивный износ труб.

Организация графика технического обслуживания должна учитывать интенсивность эксплуатации и климатические условия. В городских условиях с интенсивным движением и обилием растительности промывка и инспекция системы должны проводиться не реже одного раза в квартал. В период активного листопада проверки усиливают до двух раз в месяц.

Контроль состояния системы рекомендуется осуществлять с помощью видеодиагностики труб. Использование камер с разрешением не ниже 720p позволяет выявлять мелкие трещины, дефекты и места скопления ила, что значительно повышает точность и эффективность обслуживания.

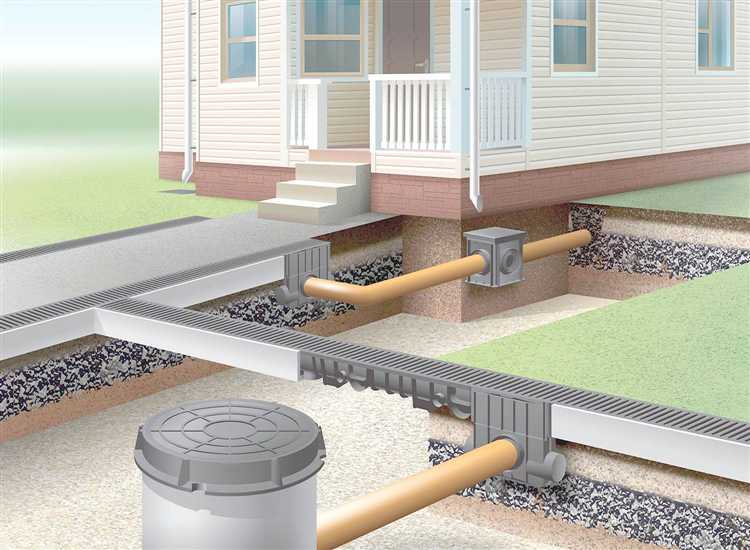

Особенности подключения ливневой канализации к общегородской сети

Подключение ливневой канализации к общегородской системе требует точного соблюдения технических нормативов, регламентированных СНиП 2.04.03-85 и СП 32.13330.2012. Основная задача – обеспечить беспрепятственный сброс поверхностных вод без риска обратного затопления и повреждения городской инфраструктуры.

Проектирование подключения начинается с определения пропускной способности уличного коллектора и расчетов максимально возможного расхода воды с обслуживаемой территории. Для этого учитывается площадь водосбора, интенсивность осадков по региону и коэффициенты стока.

Точки врезки выбираются в местах с устойчивым уклоном трубопровода, исключающих застой и накопление наносов. Врезка должна обеспечивать гидравлическую связность без перепадов давления, которые вызывают эрозию или разрывы труб.

Диаметры и материалы труб подбираются с запасом по пропускной способности не менее 15%, чтобы компенсировать возможное увеличение стоков при интенсивных осадках. Рекомендуются трубы из ПВХ или полиэтилена высокой плотности (PE-HD), устойчивые к коррозии и химическому воздействию.

Устройство запорной арматуры и фильтров обязательно для защиты городской системы от мусора и крупных взвесей. На входе в общегородской коллектор устанавливаются решетки и пескоуловители, а также обратные клапаны для предотвращения обратного тока воды.

Технический надзор и согласование проводятся с городскими службами водоснабжения и канализации. Необходимы согласованные акты допуска к подключению, подтверждающие соответствие выполненных работ проектным требованиям и стандартам.

Несоблюдение нормативов подключения приводит к риску аварийных ситуаций, загрязнению подземных вод и увеличению затрат на ремонт городской инфраструктуры.

Требования к отводу воды в соответствии с нормами и правилами

Ливневая канализация должна обеспечивать эффективный отвод дождевых и талых вод с расчетной интенсивностью осадков. Согласно СП 32.13330.2012, минимальная пропускная способность труб и лотков рассчитывается на основание максимальной часовой нормы осадков, превышающей среднечасовые показатели не менее чем в 2 раза. Диаметры труб выбираются исходя из формулы гидравлического расчёта с учетом уклонов и шероховатости материала.

Глубина заложения элементов системы не должна быть менее 0,5 метра от поверхности земли для защиты от промерзания. Уклон канализационных труб – не менее 0,003 (0,3%) для предотвращения застаивания воды. Укладка без уклона запрещена, поскольку вызывает образование засоров и снижает пропускную способность.

Отвод воды в водоемы, водостоки или городские системы должен соответствовать экологическим требованиям. Запрещено сбрасывать загрязнённые ливневые воды без предварительной очистки. При необходимости устраиваются песколовки и жироуловители для снижения нагрузки на очистные сооружения.

Согласно СНиП 2.04.03-85, расстояние от выпусков ливневой канализации до жилых зданий должно быть не менее 10 метров, а от магистралей – не менее 5 метров. Обязательна установка ревизионных колодцев через каждые 30-40 метров для технического обслуживания и прочистки.

Система должна проектироваться с учетом максимальных расчетных нагрузок с запасом 20-30%, чтобы выдерживать экстремальные осадки без риска перелива и подтопления. Все материалы и оборудование должны иметь сертификаты соответствия и устойчивость к коррозии, механическим повреждениям и УФ-излучению.

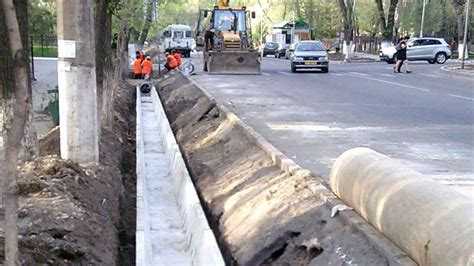

Влияние ливневой канализации на защиту дорожного покрытия и зданий

Ливневая канализация предотвращает накопление поверхностных вод, снижая риск разрушения дорожных покрытий и оснований зданий. Отвод дождевой воды минимизирует эрозию грунта, образование колей и выбоин, а также развитие микротрещин в асфальте и бетоне.

Основные эффекты ливневой канализации на защиту инфраструктуры:

Снижение гидростатического давления на фундамент зданий за счет быстрого отвода воды с прилегающей территории.
Предотвращение просадок грунта под дорожным покрытием, что увеличивает срок службы дорог на 20–30%.
Уменьшение риска образования наледей в холодное время года благодаря своевременному отводу влаги.
Снижение количества пылевых и грязевых взвесей, что уменьшает абразивное воздействие на покрытия.

Для эффективной защиты необходимо учитывать следующие рекомендации:

Проектировать ливневую канализацию с учетом расчетного объема осадков, превышающего среднегодовые показатели на 20–30%.
Использовать материалы с высокой коррозионной стойкостью и прочностью, обеспечивающие долгий срок службы элементов системы.
Обеспечить регулярное техническое обслуживание и очистку от мусора для предотвращения засоров и переполнения.
Располагать приемные колодцы и дождеприемники с учетом рельефа и интенсивности стока для равномерного отвода воды.

Без правильно спроектированной и функционирующей ливневой канализации дорожное покрытие подвергается быстрому разрушению, что ведет к росту затрат на ремонт и повышает аварийность, а здания – к повреждениям фундаментов и подвалов.

Вопрос-ответ:

Для чего нужна ливневая канализация на улице и как она работает?

Ливневая канализация предназначена для сбора и отвода дождевых и талых вод с поверхностей улиц, тротуаров и других открытых территорий. Она предотвращает скопление воды, которое может привести к разрушению дорожного покрытия, подтоплению прилегающих зданий и затруднениям в движении транспорта и пешеходов. Вода поступает в систему через решётки и воронки, затем по трубам направляется в специальные коллекторы или ливневые водоёмы.

Из каких элементов состоит ливневая канализация на улице?

Ливневая канализация включает несколько основных частей: приёмные решётки и дождеприёмники, которые собирают воду с поверхности; систему труб, которые транспортируют воду; колодцы для обслуживания и очистки; а также выпускные устройства, где вода уходит в естественные водоёмы или городские сети отвода. В некоторых случаях предусмотрены фильтры и отстойники для уменьшения загрязнения.

Как рассчитывается пропускная способность ливневой канализации и почему это важно?

Расчёт пропускной способности базируется на характеристиках территории — площади поверхности, типе покрытия, интенсивности осадков и уклонах. Этот параметр показывает, сколько воды система способна принять и отвезти без переливов и затоплений. Если пропускная способность недостаточна, во время сильных дождей вода будет скапливаться на улице, что опасно для инфраструктуры и безопасности людей.

Какие проблемы могут возникнуть при неправильной эксплуатации или проектировании ливневой канализации?

Если система не соответствует условиям эксплуатации или проекту, возникают заторы из-за мусора и ила, что приводит к застою воды. Это вызывает повреждения дорожного полотна, подмыв фундаментов зданий и создаёт аварийные ситуации на дорогах. Кроме того, недостаточный уклон труб или неправильное размещение приёмных устройств снижает эффективность отвода воды и увеличивает риск подтопления территории.
