Фрезеровка паза под шпонку – критически важный этап в подготовке шкива к установке на вал. От точности геометрии паза зависит передача крутящего момента, а значит, и надежность всей конструкции. Для выполнения работы потребуется горизонтально-фрезерный или вертикально-фрезерный станок, твердосплавная фреза с соответствующим профилем и точная центровка заготовки.
Перед началом необходимо измерить диаметр вала, ширину и глубину требуемого паза. Например, при диаметре вала 30 мм, стандартный паз под шпонку должен иметь ширину 8 мм и глубину 3.3 мм. Эти значения определяются по ГОСТ 23360-78. Шкив надежно фиксируют в тисках, с обязательной проверкой перпендикулярности оси отверстия к направлению движения фрезы.
Для фрезеровки используется дисковая фреза подходящей толщины или торцевая фреза при продольной подаче. Скорость вращения и подача подбираются исходя из материала шкива: для стали – 80–100 м/мин, для алюминиевых сплавов – до 250 м/мин. Глубину врезания лучше задавать в несколько проходов, начиная с черновой обработки и заканчивая чистовым проходом на 0.1–0.2 мм для достижения заданных размеров без задиров.
После фрезеровки рекомендуется проверить размеры шпонпаза калибрами и провести притирку шпонки по месту. При необходимости возможна ручная доводка абразивным бруском. Готовый паз должен обеспечивать плотную посадку шпонки без зазоров по ширине, что исключает проворачивание и удары при работе механизма.

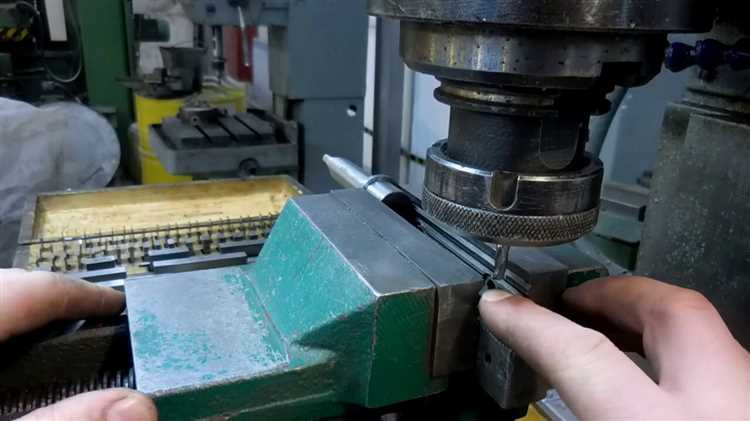

Как подобрать фрезу и оправку для обработки шпоночного паза
При выборе фрезы для шпоночного паза важно учитывать ширину паза, материал заготовки и тип используемого станка. Наиболее распространены пазовые концевые фрезы с цилиндрическим хвостовиком.
- Ширина фрезы должна строго соответствовать ширине шпоночного паза. Например, для паза 6 мм следует использовать фрезу Ø6 мм без припуска.
- Для стали применяется быстрорежущая сталь (HSS) или твердосплавные фрезы при высокой подаче. Алюминий требует фрез с полированными канавками и отрицательным углом в плане.
- Длина рабочей части фрезы должна превышать глубину паза минимум на 2–3 мм для безопасного отвода стружки.
Оправка подбирается в зависимости от хвостовика фрезы и типа шпинделя:
- Для фрез с цилиндрическим хвостовиком используют цанговые патроны ER. Диаметр цанги должен точно соответствовать диаметру хвостовика, например, ER16 с цангой на 6 мм.
- Если фреза имеет Weldon-хвостовик, используется оправка с боковым зажимом и винтом фиксации. Это повышает надёжность при тяжёлой фрезеровке.
- Ширина шпонки вала шпинделя не влияет на выбор оправки, но важно учитывать биение – оно не должно превышать 0.02 мм для точной обработки.
Жесткость связки «фреза–оправка–шпиндель» критична. Удлинённые фрезы допустимы только при неглубокой обработке и с минимальной подачей. Работать следует с минимальным вылетом фрезы из патрона.

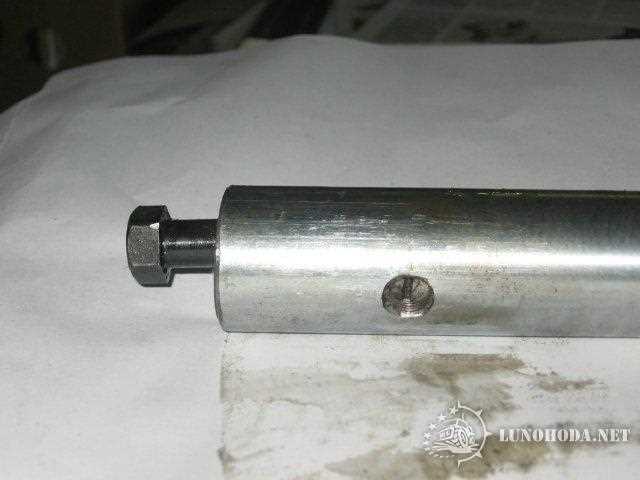

Как закрепить шкив на фрезерном столе без биений
Для исключения биений при фрезеровке паза под шпонку шкив необходимо центрировать по внутреннему отверстию. Оптимально использовать прецизионную цанговую оправку или расточной патрон с центрующим штифтом, точно соответствующим диаметру посадочного отверстия шкива.
Перед установкой поверхность контакта между шкивом и оправкой очищается от загрязнений и окалины. Шкив фиксируется винтами через прижимные планки. Планки устанавливаются симметрично, чтобы исключить перекос. Затяжка выполняется в диагональной последовательности, с контролем равномерности прижима.
Обязателен контроль индикатором часового типа. Щуп устанавливается на наружный диаметр шкива, после чего проводится полный оборот вручную. Допустимое радиальное биение не превышает 0,02 мм. При необходимости положение корректируется легкими ударами медного молотка или перестановкой прижимов.
Если шкив имеет ступицу, допускается установка через прецизионный центр с упором в торец. При этом торцевая поверхность шкива должна быть перпендикулярна оси отверстия. Для этого проводится дополнительная проверка индикатором по торцу.
Недопустимо фиксировать шкив только за наружный диаметр или наискось. Это приведет к овальности паза и нарушению посадки шпонки. Также нельзя использовать мягкие или изношенные прижимы – только жесткие и ровные элементы из закаленной стали.

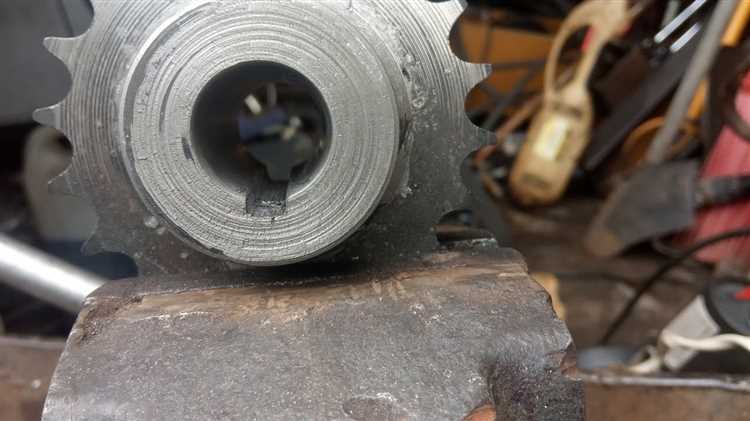

Как определить точное положение паза относительно оси шкива
Для точного расположения шпоночного паза требуется жесткая фиксация шкива в станке и привязка к его геометрической оси. Начинать нужно с измерения внутреннего диаметра посадочного отверстия шкива. С помощью индикатора часового типа, установленного на суппорте, обкатывают внутреннюю цилиндрическую поверхность. Биение не должно превышать 0,01 мм.
После выравнивания шкива по оси шпинделя станка, находят ноль по оси X. Для этого используют координатную настройку: касаются торцевой фрезой края отверстия, обнуляют отсчет, затем перемещаются на половину диаметра фрезы. Таким образом получают центр отверстия.
Для разметки положения паза применяют штангенциркуль или цифровую разметку, если предусмотрена ЦПУ. При отсутствии автоматического позиционирования следует отмерить угол между предполагаемым пазом и эталонной плоскостью (например, отверстием под винт фиксации шкива) с помощью угломера или шаблона. При стандартной конфигурации паз располагается строго на 0° или 180° от ориентировочной точки.
Фиксация шкива на делительной головке или в центрах обеспечит неизменность осевого положения при фрезеровке. Делительную головку выставляют на нужный угол, после чего фреза проходит паз точно по рассчитанной оси.
Контроль положения проводится после первого прохода. Проверяется соосность паза и отверстия по центру. Если есть отклонение, настройку пересматривают до устранения биения.

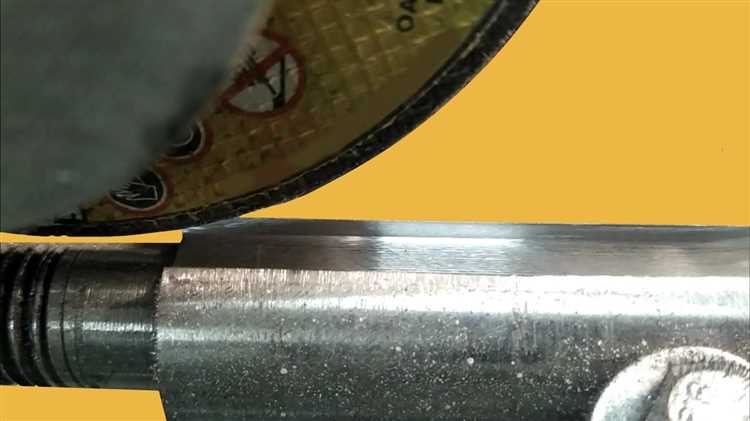

Как настроить глубину и подачу при фрезеровке паза
Глубина паза под шпонку зависит от стандарта посадки и типа шпонки. Например, для вала диаметром 20 мм по ГОСТ 23360–78 глубина паза составляет 3,3 мм. При фрезеровке шпоночного паза на шкиве необходимо учесть толщину шпонки и задать глубину обработки на 0,1–0,15 мм меньше, чем на валу, чтобы обеспечить надежную посадку.
Настройку глубины начинают с контрольного прохода на 0,5–1 мм для оценки жесткости системы и точности установки детали. После проверки добавляют глубину до расчетной, делая 2–3 прохода, если материал твердый (сталь, чугун), и один – если алюминиевый сплав.
Подачу выбирают в зависимости от материала и диаметра фрезы. Для концевой фрезы Ø10 мм при обработке стали углеродистой средней твёрдости оптимальная подача составляет 0,02–0,05 мм/зуб. При 4-зубой фрезе это 0,08–0,2 мм/оборот. Скорость подачи подбирают из расчета оборотов шпинделя – например, при 1200 об/мин подача получится 96–240 мм/мин.
При работе на ручном фрезере подачу регулируют вручную, добиваясь устойчивой стружки без вибраций. При чрезмерной подаче появляется биение, а при слишком малой – перегрев и залипание инструмента. Глубину настраивают по лимбу подачи суппорта или с помощью цифровой индикации, контролируя результат микрометром или глубиномером.
Как избежать заусенцев и задиров на краях паза
Для минимизации образования заусенцев и задиров при фрезеровке паза под шпонку необходимо обеспечить правильную заточку инструмента. Угол переднего заострения фрезы должен находиться в диапазоне 10–12°, а задний угол – 5–7°. Это снижает сопротивление резанию и уменьшает вероятность вырывания материала по краям паза.
Используйте фрезы с минимальным биением. Биение более 0,02 мм приводит к вибрациям и микросколам, которые формируют заусенцы. Проверяйте биение индикатором по радиусу режущей кромки перед установкой инструмента в шпиндель.
Рабочая подача не должна превышать 100 мм/мин при глубине реза до 1 мм на проход. При глубине свыше 1 мм используйте черновой и чистовой проходы: черновой с подачей до 150 мм/мин, чистовой – не более 60 мм/мин. Это позволяет получить ровную поверхность без выкрашивания краёв.
Обеспечьте стабильное крепление шкива. Зажим в цанговом патроне или на разжимной оправке с перекосом приводит к вибрациям и задиристому срезу. Контролируйте торцевое биение заготовки (не более 0,01 мм).
После фрезеровки проведите микрошлифовку кромок абразивным бруском с зернистостью не ниже 800. Обрабатывайте только переходную зону паза без захода на рабочую поверхность, чтобы не нарушить геометрию.
Для исключения термического оплавления кромок применяйте СОЖ с точечной подачей в зону резания. Температура на выходе не должна превышать 50 °C. Применение воздуха под давлением 2–3 бар также снижает термическое напряжение на кромках.

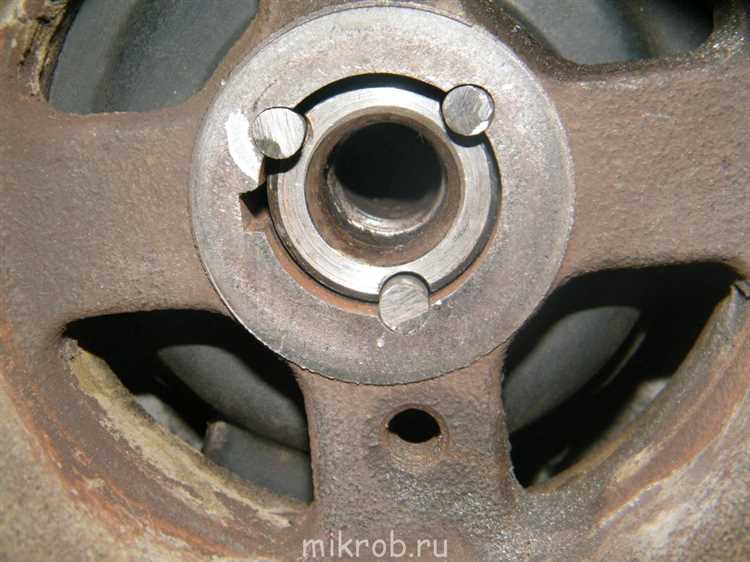

Как проконтролировать размеры и посадку шпонки после обработки
Для проверки ширины паза используйте микрометр или штангенциркуль с точностью до 0,01 мм. Измеряйте в нескольких точках по длине паза, чтобы выявить возможные отклонения или конусность.
Глубина паза контролируется глубиномером или индикатором глубины, измерения проводят с точностью 0,05 мм. Недопустимо превышение глубины более чем на 0,1 мм от расчетного значения, чтобы не ослаблять шкив.
Длина паза сверяется с проектной длиной шпонки с помощью линейки или штангенциркуля, длина должна обеспечивать полный контакт шпонки с валом и шкивом без зазоров.
Посадка проверяется монтажом шпонки в паз с последующей установкой на вал. Шпонка должна входить без усилий и без люфта, допускается посадка с натягом не более 0,02 мм для обеспечения жесткости соединения.
Для контроля плотности посадки используйте щупы толщиной от 0,02 до 0,05 мм. Щупы не должны проходить между шпонкой и стенками паза, наличие зазоров свидетельствует о необходимости доработки.
При сомнениях в точности посадки проводят пробную сборку и проверку вращения шкива под нагрузкой. Отсутствие люфта и посторонних звуков указывает на правильное исполнение паза и шпонки.
Вопрос-ответ:
Как правильно закрепить шкив для фрезеровки паза под шпонку?
Для точной обработки шкива необходимо надежно зафиксировать его на рабочем столе фрезерного станка. Обычно используют тиски или специальные приспособления, которые не допускают смещения детали во время резки. Важно также проверить, чтобы ось шкива была параллельна направлению подачи фрезы, это поможет получить ровный и ровно расположенный паз.
Какой тип фрезы лучше выбрать для создания паза под шпонку на шкиве?
Для выполнения паза обычно применяется концевая цилиндрическая фреза с шириной режущей части, соответствующей ширине шпонки. Материал шкива влияет на выбор фрезы: для стали подходят твердосплавные фрезы, для алюминия можно использовать быстрорежущие. Если паз узкий, лучше использовать узкую фрезу и выполнять несколько проходов с постепенным увеличением глубины.
Как определить правильную глубину и ширину паза для шпонки на шкиве?
Размеры паза обычно соответствуют размерам шпонки, которая будет установлена. Ширина паза равна ширине шпонки, а глубина должна быть немного больше половины толщины шпонки, чтобы обеспечить надежную фиксацию и передавать крутящий момент. Точные размеры можно уточнить в стандартах или технической документации на шпонки, которые используются в механике.
Какие ошибки чаще всего встречаются при фрезеровке паза на шкиве и как их избежать?
Распространенные ошибки включают неправильное закрепление детали, что приводит к смещению и неровному пазу, использование неподходящей фрезы, вызывающей заусенцы или сколы, а также слишком глубокую или неглубокую резку за один проход, что может повредить материал или снизить точность. Чтобы избежать этих проблем, важно тщательно подготовить деталь, подобрать фрезу и регулировать параметры станка с учетом материала и размеров.
Какие меры безопасности нужно соблюдать при работе с фрезерным станком при выполнении такого паза?
Перед началом работы необходимо надеть защитные очки и перчатки, чтобы избежать попадания стружки и порезов. Следует убедиться, что крепления детали и инструмента надежны. Важно не отвлекаться во время работы, контролировать скорость подачи и глубину резания, чтобы избежать заеданий или повреждения инструмента. После завершения фрезеровки рекомендуется очистить рабочую зону от стружки и проверить качество выполненного паза.
Какие инструменты нужны для выфрезеровывания паза под шпонку на шкиве?
Для работы понадобятся фрезерный станок или ручной фрезер с подходящей фрезой, обычно цилиндрической или торцевой, подходящего диаметра и ширины. Также полезны линейка или штангенциркуль для точного замера размеров паза, угольник для проверки перпендикулярности и маркировочный инструмент — кернер или маркер. Важно иметь твердосплавную или стальную фрезу с хорошей заточкой, а для безопасности — защитные очки и перчатки.
