Армирование ленточного фундамента – ключевая стадия при строительстве, от которой зависит прочность и долговечность всего здания. Для обеспечения необходимой жесткости конструкции требуется правильно выбрать арматуру, учитывать нагрузки и точно выполнить монтаж. Этот процесс не требует профессионального оборудования, но требует точности и внимательности на каждом этапе.
Основой армировки является каркас, который распределяет нагрузку от здания на грунт. Для ленточного фундамента обычно используют арматуру диаметром 12–16 мм, в зависимости от расчетной нагрузки. Каркас должен состоять из горизонтальных и вертикальных элементов, которые образуют сетку. Важно, чтобы элементы арматуры не касались земли, иначе это может привести к коррозии. Для этого между арматурой и дном траншеи устанавливают специальные подставки или кирпичи.
При армировании фундамента своими руками важно соблюдать требования по шагу укладки арматуры, который должен быть 20-30 см. Для создания прочной сетки используют не только продольные, но и поперечные прутья. Сварка арматуры не рекомендуется, так как она снижает ее прочность. Лучше использовать вязку проволокой, что обеспечит необходимую гибкость конструкции и предотвратит образование трещин в бетоне.
Основной этап армирования – это правильная укладка арматуры в форму. Для этого необходимо подготовить форму (деревянную или металлическую), установить арматурные стержни по заранее рассчитанным параметрам, а затем заполнить пространство между ними бетоном. Процесс заливки должен быть равномерным, чтобы избежать образования пустот. Важно следить, чтобы арматура была полностью покрыта бетоном, оставляя минимальные зазоры.
Учитывая все эти особенности, армирование ленточного фундамента может стать доступной задачей даже для начинающих строителей. Главное – не торопиться и соблюдать технологии на каждом этапе.
Подготовка строительных материалов для армирования ленточного фундамента
Для качественного армирования ленточного фундамента необходимо тщательно подготовить все строительные материалы. Это обеспечит долговечность и надежность конструкции. Основные материалы для армирования – арматура, бетон, опалубка и инструменты для монтажа.
Арматура – ключевой элемент армирования. Для фундамента используют стальную арматуру с диаметром от 10 до 16 мм. Выбор диаметра зависит от расчетной нагрузки и характеристик почвы. Важно, чтобы арматура была без коррозии и повреждений.
- Проверьте качество арматуры на наличие ржавчины и других дефектов.
- Используйте арматуру с минимальным уровнем углерода для предотвращения коррозии.
- Убедитесь, что арматура имеет соответствующие сертификации и маркировку.
Для соединения арматуры используют сварку или вязку проволокой. Сварка применяется для крупных объектов, где необходимы усиленные соединения. В остальных случаях для монтажа используйте вязальную проволоку диаметром 1,5–2 мм, так как она позволяет быстро и качественно соединять арматурные элементы.
Бетон для фундамента должен быть не менее M200, а идеальным выбором является марка M300. Бетон подготавливается по стандартным пропорциям, с учетом влажности и типа грунта.
- Используйте цемент марки не ниже М400.
- Для увеличения прочности в бетон можно добавить пластификаторы.
- Не допускайте длительного хранения цемента, так как он теряет свои свойства через 1-2 месяца.
Опалубка необходима для удержания бетонной массы в нужной форме до ее застывания. Изготавливать опалубку можно из деревянных досок или из металлических листов. При использовании дерева важно тщательно обработать материал для предотвращения его набухания от воздействия влаги.
- Проверьте геометрию опалубки, чтобы избежать перекосов при заливке бетона.
- Используйте стойки и распорки, чтобы обеспечить надежность конструкции во время заливки.
Кроме материалов для армирования, понадобятся следующие инструменты:
- Рулетка, уровень, маркер для разметки.
- Плоскогубцы для вязки арматуры.
- Сварочный аппарат (если используется сварка).
- Бетономешалка для подготовки смеси.
Следуя этим рекомендациям, можно подготовить все необходимые материалы для армирования ленточного фундамента, обеспечив прочность и долговечность всей конструкции.

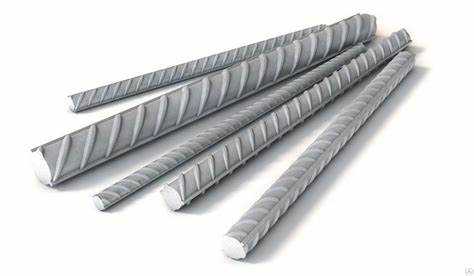

Выбор арматуры для ленточного фундамента: диаметр и тип
Диаметр арматуры зависит от типа грунта, нагрузки на фундамент и его глубины. Для средней глубины заложения (до 1,5 м) и нормальных грунтов, достаточно использовать арматуру диаметром от 10 до 12 мм. Если фундамент будет подвергаться сильным нагрузкам, или глубина его заложения превышает 1,5 м, оптимально использовать арматуру диаметром 14 мм и больше. Важно учитывать, что увеличение диаметра арматуры пропорционально увеличивает её прочностные характеристики, но также повышает её стоимость.
Тип арматуры для ленточного фундамента выбирается в зависимости от требований к жесткости и способности противостоять коррозии. Наиболее распространенный тип – арматура класса AIII, которая используется в большинстве случаев. Это арматура с диаметром от 8 до 32 мм, обладающая хорошими механическими характеристиками и стойкостью к внешним воздействиям. В особо агрессивных условиях (влажные или химически активные грунты) рекомендуется использовать арматуру с антикоррозийным покрытием или нержавеющую арматуру.
Для армирования следует использовать арматуру с гладкой или рифлёной поверхностью. Рифлёная арматура обеспечивает лучшее сцепление с бетоном, что увеличивает прочность соединения. Однако она несколько сложнее в обработке. Гладкая арматура используется реже, но может быть предпочтительнее для мелких объектов с невысокой нагрузкой.
Необходимо также учитывать марку стали, из которой изготовлена арматура. Для большинства частных строительных объектов достаточно арматуры марки 12Х, 20Х или 25Х. Арматура с более высокими марками стали применяется в условиях сильных механических нагрузок или в больших строительных проектах.
Расчет количества арматуры для армирования ленты фундамента
Для правильного расчета арматуры для ленточного фундамента необходимо учитывать несколько факторов, таких как размеры фундамента, тип почвы, нагрузка на здание и другие. Рассмотрим основные этапы вычислений.

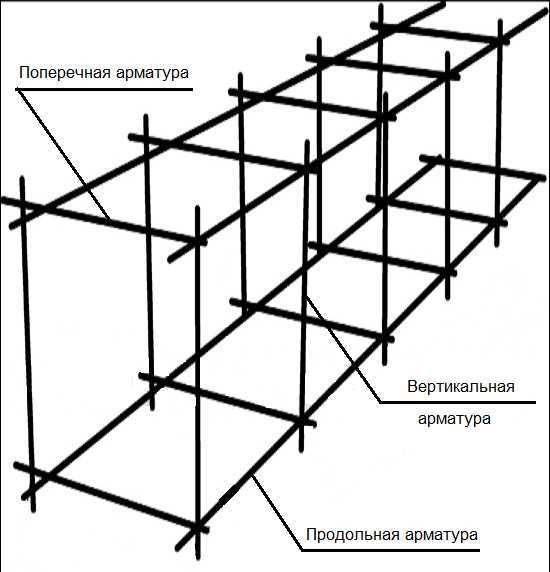

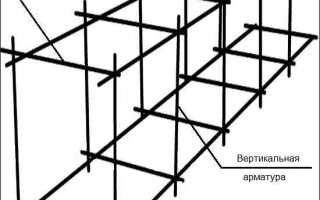

Прежде всего, важно определить необходимое количество арматуры для вертикальных и горизонтальных элементов. Лента фундамента обычно состоит из двух армированных поясов: верхнего и нижнего, которые размещаются в зависимости от высоты фундамента.
- Для нижнего пояса используется арматура диаметром от 12 до 14 мм, для верхнего – от 10 до 12 мм.
- Шаг между прутьями арматуры в каждом поясе – 20–25 см. Этот шаг может быть уменьшен при наличии слабых грунтов или повышенной нагрузки на здание.
Для расчета необходимо измерить длину фундамента, включая все повороты и изгибы, а также определить высоту заложения фундамента. Важно помнить, что арматура не должна быть впритык к поверхности бетона, поэтому оставляют защитный слой толщиной 3-5 см с каждой стороны.
Пример расчета для 1 метра длины фундамента:
- Определяем количество прутьев арматуры для одного пояса: при шаге 20 см на 1 метр длины потребуется 5 прутьев.
- Для двух поясов (верхний и нижний) на 1 метр длины будет необходимо 10 прутьев.
- Далее умножаем количество прутьев на общую длину фундамента.
- Учитываем дополнительные элементы (петли, соединения и уголки) – для каждого поворота или изгиба добавляется по одному пруту на каждую сторону.
Также важно учитывать, что в случае усиленной арматуры (например, для сложных условий эксплуатации) диаметр прутков и их количество могут изменяться. Дополнительно, для более точных расчетов можно обратиться к проектной документации или воспользоваться расчетными программами.

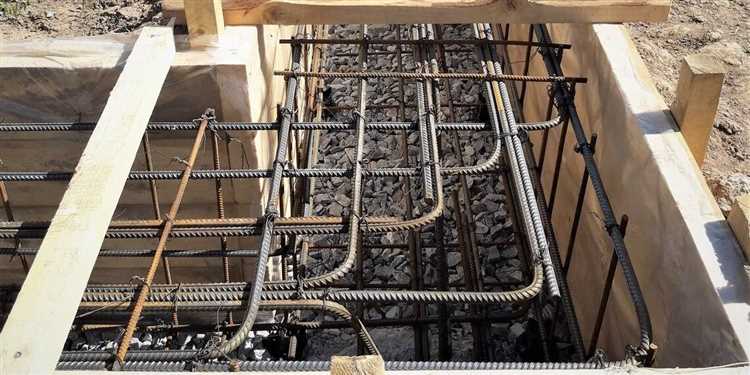

Как правильно выложить каркас арматуры для ленточного фундамента
Для обеспечения прочности и долговечности ленточного фундамента крайне важно правильно выложить каркас арматуры. Это гарантирует равномерное распределение нагрузки и предотвращает разрушение фундамента. Начать стоит с выбора материала – арматура должна быть с диаметром 12–16 мм для основной сетки и 6–10 мм для связующих прутков.
Первым шагом является подготовка формы для фундамента, которая должна быть ровной и точно соответствовать проектным размерам. Арматуру выкладывают на подготовленное основание, соблюдая технологию и нормы, указанные в проекте.
Основная сетка каркаса должна располагаться в нижней части фундамента. Для этого используют горизонтальные прутки, которые укладывают с шагом 200-250 мм. На углах и стыках прутки должны быть соединены с помощью вязальной проволоки или сварки, чтобы обеспечить необходимую жесткость конструкции.
Для улучшения прочности и защиты от коррозии арматура должна располагаться на опорах (крышках) из бетона или кирпича, которые поднимут ее на необходимую высоту. Минимальный зазор между арматурой и землей должен составлять 50-70 мм. Это предотвратит попадание влаги и снизит риск коррозии.
После выкладки горизонтальных прутков устанавливают вертикальные арматурные стержни, которые также должны быть связаны между собой вязальной проволокой. Важно, чтобы вертикальные элементы каркаса не выходили за пределы проектной линии фундамента, что обеспечит правильное распределение нагрузок по всем частям конструкции.
Перед заливкой бетона важно тщательно проверить расположение арматуры: она должна быть полностью зафиксирована и не двигаться в процессе укладки. Также важно, чтобы арматура не выходила на поверхность фундамента после заливки – для этого арматурные стержни должны быть погружены в бетон на глубину не менее 5 см.
Не забывайте об использовании защитных приспособлений для работы с арматурой, так как это поможет избежать травм и обеспечит качественную выкладку каркаса.
Установка и соединение арматурных прутьев: советы по правильному креплению
Правильное соединение арматуры в ленточном фундаменте напрямую влияет на прочность конструкции. Для этого важно соблюдать технологию укладки и крепления арматурных прутьев.
1. Выбор метода соединения
Существует несколько способов соединения арматуры: сварка, хомуты и обвязывание. Для ленточного фундамента предпочтительнее использовать обвязывание проволокой, так как сварка может вызвать повреждения арматуры из-за перегрева, а хомуты требуют точных размеров и дополнительных затрат.
2. Использование проволоки для обвязывания
Для соединения арматуры используйте вязальную проволоку диаметром от 1,2 до 1,6 мм. Проволоку нужно обвязывать в местах пересечения прутьев, оставляя зазоры между ними для нормальной циркуляции бетона. Обвязывание должно быть плотным, но не чрезмерным, чтобы избежать повреждения арматуры.
3. Расположение соединений
Соединения должны располагаться с шагом не более 30 см по длине и не менее 20 см по высоте. Это обеспечит равномерное распределение нагрузки и предотвратит образование слабых мест в фундаменте.

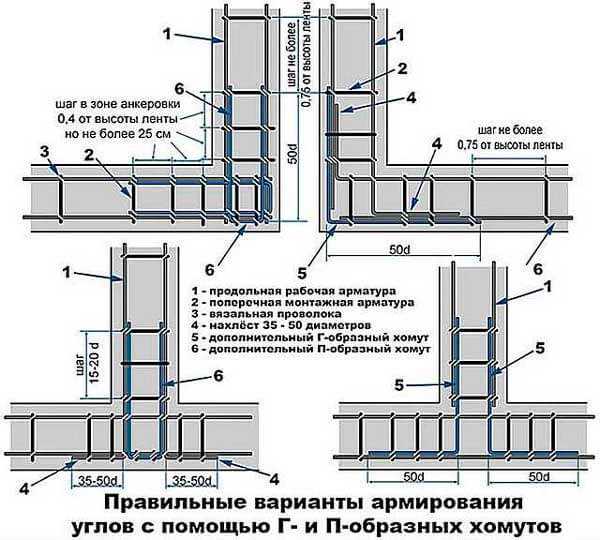

4. Укрепление углов и стыков
Особое внимание стоит уделить угловым и стыковым соединениям. Углы требуют дополнительного армирования, чтобы предотвратить локальное растяжение и трещины. Рекомендуется использовать не менее 4-х прутьев арматуры в углах, соединяя их через каждые 15–20 см.
5. Правильный монтаж арматуры
При установке арматуры убедитесь, что она находится на нужной высоте от дна траншеи. Для этого используйте специальные пластиковые или металлические подпорки (так называемые «подставки»), которые обеспечат нужный зазор для бетонной заливки. Это предотвратит коррозию арматуры, если она будет слишком близко к земле.
6. Порядок соединения прутьев
При соединении арматуры важно соблюдать последовательность: сначала укрепляются углы и стыки, затем соединяются прямые участки. Это гарантирует, что основная часть фундамента будет иметь одинаковую прочность по всей длине.
7. Проверка качества соединений
Перед заливкой бетона проверяйте прочность и устойчивость всех соединений. Арматура не должна двигаться при легком воздействии. Если обнаружены слабые места, дополнительно закрепите их проволокой или хомутами.
Как правильно размещать арматуру в опалубке для ленточного фундамента
Арматуру укладывают в опалубку с отступом от нижней поверхности не менее 5 см, чтобы обеспечить защитный слой бетона. Для этого используют пластиковые или бетонные фиксирующие подставки. Вертикальные прутья должны быть расположены с шагом 30–40 см, горизонтальные – с шагом 20–25 см.
Основной каркас состоит из двух параллельных рядов арматуры диаметром 12–16 мм. Связывают прутья между собой вязальной проволокой через каждые 30–40 см. Для увеличения жесткости в углах и местах пересечений дополнительно устанавливают вертикальные и диагональные хомуты диаметром 6–8 мм.
Арматуру укладывают с соблюдением технологического зазора: расстояние между прутьями не должно превышать 25 см для равномерного распределения нагрузки. Концы арматуры должны выступать минимум на 30 см за границы фундамента для последующего соединения с арматурой стен.
Запрещено класть арматуру прямо на землю или бетонное основание без подставок. Перед заливкой бетона необходимо проверить крепление каркаса на устойчивость, чтобы избежать смещения при вибрировании смеси.
В местах повышенной нагрузки или в фундаментных лентах с увеличенной толщиной рекомендуется использовать арматуру с диаметром до 20 мм и увеличивать количество горизонтальных рядов до трех, чтобы повысить несущую способность конструкции.
Монтаж дополнительных армирующих элементов для увеличения прочности
Для повышения прочности ленточного фундамента целесообразно использовать дополнительные армирующие элементы – стержни меньшего диаметра и хомуты. Основной каркас собирается из арматуры диаметром 12-16 мм, но ввод дополнительных прутков 6-8 мм между основными стержнями улучшит распределение нагрузок и снизит риск образования трещин.
Дополнительные вертикальные и горизонтальные хомуты выполняются из проволоки диаметром 4-6 мм с шагом 20-25 см. Их задача – предотвращать смещение основных стержней при заливке бетона и обеспечивать жесткость конструкции. Хомуты обвязываются с основным каркасом проволокой вязальной толщиной 1,2-1,6 мм.
Рекомендуется размещать дополнительные стержни в местах повышенных нагрузок: углах, местах примыкания стен и под оконными проемами. Для этого между основными продольными стержнями оставляют расстояние 10-15 см и вставляют дополнительные прутья, обеспечивая равномерное армирование по всей высоте ленты.
При монтаже важно соблюдать минимальный защитный слой бетона – не менее 30 мм от внешней грани фундамента до арматуры, чтобы избежать коррозии. Для фиксации дополнительных элементов применяют пластиковые или бетонные подкладки, сохраняющие необходимый зазор.
В местах пересечения арматурных стержней выполняется надежная вязка с использованием вязальной проволоки, чтобы исключить смещение элементов во время бетонирования. Следует избегать сварки, так как это снижает прочность арматуры из-за термического воздействия.
Как проверить качество армирования перед заливкой бетона в ленточный фундамент
Далее убедитесь в сохранении проектного шага между стержнями, обычно он составляет 150–200 мм. Нарушения шага снижают прочность конструкции. Замерьте расстояния с помощью рулетки, фиксируя отклонения не более ±5 мм.
Проверьте правильность расположения продольных и поперечных стержней: продольные должны лежать параллельно ленте, а поперечные – перпендикулярно с хомутами или перемычками, надёжно привязанными проволокой. Осмотрите узлы крепления – проволока должна быть затянута плотно, без пропусков.
Контроль защиты арматуры – обязательное условие. Минимальное покрытие бетоном должно составлять 40 мм для нижних стержней и 25 мм для верхних. Убедитесь, что проставки из пластика или бетона присутствуют и не смещены.
При наличии сварных сеток проверьте качество сварных швов, отсутствие трещин и деформаций. Если применяются механические соединители, убедитесь в их соответствии проекту и отсутствии повреждений.
Дополнительно можно провести измерение прочности арматуры с помощью магнитного дефектоскопа – он выявит скрытые трещины и коррозию, что особенно важно при использовании арматуры с повторным использованием.
Наконец, визуальный осмотр на предмет загрязнений – масло, грязь или бетонная пыль на арматуре ухудшают сцепление с бетоном. Очистите стержни металлической щёткой, если требуется.
Соблюдение этих требований гарантирует равномерное распределение нагрузки и долговечность ленточного фундамента.
Вопрос-ответ:
Какие материалы нужны для армирования ленточного фундамента своими руками?
Для армирования ленточного фундамента обычно используют арматурные стержни из стали диаметром 10-14 мм, а также металлические проволоки для связывания прутьев. Понадобятся также хомуты или дополнительные прутья для укрепления каркаса, а пластиковые или деревянные распорки, чтобы зафиксировать арматуру на нужной высоте внутри опалубки. Важно выбирать качественную арматуру без следов ржавчины и повреждений.
Как правильно собрать армирующий каркас для ленточного фундамента?
Каркас собирают из продольных и поперечных стержней, которые связываются между собой вязальной проволокой. Продольные прутья укладывают параллельно длине фундамента, а поперечные — для создания жесткости и предотвращения смещения. Расстояние между стержнями обычно выбирается 20-30 см. Важно, чтобы арматура не касалась грунта или опалубки — для этого используют специальные подкладки или распорки, которые обеспечивают защитный слой бетона и предотвращают коррозию.
Как обеспечить правильное положение арматуры внутри опалубки при заливке бетона?
Для сохранения нужного положения арматуры применяют подставки из пластика или металла, называемые «кладками», которые устанавливаются под каркасом. Они поднимают арматуру на необходимую высоту, чтобы бетон мог равномерно окружать прутья со всех сторон. Также важно надежно закрепить стержни между собой вязальной проволокой, чтобы они не сдвигались при заливке. Если каркас будет лежать на земле или касаться опалубки, это снизит прочность конструкции и ускорит коррозию металла.
Какие ошибки чаще всего допускают при армировании ленточного фундамента своими руками?
Одной из частых ошибок является неправильный выбор диаметра арматуры или слишком большой шаг между прутьями, что снижает прочность фундамента. Другой распространённый промах — недостаточное закрепление каркаса, из-за чего арматура смещается при заливке бетона. Также иногда забывают установить подкладки, и арматура оказывается слишком близко к поверхности или грунту, что ведет к коррозии. Наконец, неправильная вязка стержней или использование ржавой арматуры также негативно влияют на долговечность конструкции.
