Как быстро выбрать сечение кабеля практически

Как быстро выбрать сечение кабеля практически

Ошибочный выбор сечения кабеля приводит к перегреву, потере напряжения и выходу из строя оборудования. Например, при токе в 25 А использование медного кабеля сечением 1,5 мм² вместо требуемых 4 мм² может вызвать повышение температуры проводника выше допустимых 70 °C. Это критично для прокладки в стене или кабель-канале без вентиляции.

Чтобы правильно определить сечение, необходимо учитывать не только силу тока, но и длину линии, способ прокладки и материал жил. Для медных кабелей, проложенных в воздухе, допускается большая токовая нагрузка, чем для тех же кабелей, замурованных в бетон. Алюминиевые проводники требуют увеличения сечения минимум на 30 % по сравнению с медными при равных условиях.

Расчёт начинается с определения мощности подключаемого оборудования и напряжения сети. Для однофазной сети используется формула: I = P / (U × cos φ), где P – мощность в ваттах, U – напряжение (обычно 220 В), cos φ – коэффициент мощности (для бытовой техники часто около 0,9). Полученное значение тока сравнивается с допустимой токовой нагрузкой выбранного сечения, которую можно уточнить в нормативных справочниках, например ПУЭ.

Дополнительно учитывается падение напряжения. Если длина кабеля превышает 20 метров, расчёт падения выполняется по формуле: ΔU = 2 × I × L × R, где L – длина в метрах, R – сопротивление проводника в Ом/м. Результат не должен превышать 5 % от номинального напряжения для бытовых сетей.

Как учитывать токовую нагрузку при выборе сечения кабеля

Как учитывать токовую нагрузку при выборе сечения кабеля

Токовая нагрузка – основной параметр при выборе сечения кабеля. Она показывает, сколько тока способен безопасно провести кабель без перегрева. Для медных проводников в нормальных условиях (температура воздуха до +25 °C, скрытая прокладка в трубах) сечение 1,5 мм² допустимо при токе до 19 А, 2,5 мм² – до 27 А, 4 мм² – до 38 А. Для алюминиевых проводов допустимая нагрузка на 20–30 % ниже.

Рассчитывать ток следует по формуле: I = P / (U × cos φ), где P – мощность потребителя в ваттах, U – напряжение сети (обычно 220 В), cos φ – коэффициент мощности (для бытовых приборов около 1). Например, для электроплиты мощностью 7 кВт: I = 7000 / (220 × 1) ≈ 32 А. Такое значение исключает использование сечения менее 4 мм².

Дополнительно учитывается длина линии. Если расстояние превышает 25 метров, требуется увеличить сечение на один шаг во избежание потерь напряжения. Также необходимо корректировать выбор при прокладке в пучке или в условиях повышенной температуры – это снижает допустимую нагрузку на 10–20 %.

Выбор сечения без учета токовой нагрузки приводит к перегреву, расплавлению изоляции и пожару. Всегда рассчитывайте ток и сравнивайте с максимально допустимыми значениями для выбранного сечения, учитывая материал проводника и условия прокладки.

Почему длина кабеля влияет на его сечение

Почему длина кабеля влияет на его сечение

С увеличением длины кабеля возрастает сопротивление проводника. Это приводит к росту падения напряжения на линии, особенно при высоких токах. Если не учитывать этот фактор, оборудование может работать нестабильно или вовсе не запуститься.

Формула расчёта падения напряжения: Uпад = I × R, где R = ρ × L / S. Здесь ρ – удельное сопротивление материала (для меди 0,0175 Ом·мм²/м), L – длина в метрах, S – сечение кабеля в мм², I – ток в амперах.

Например, при токе 20 А и длине 30 метров, медный кабель сечением 1,5 мм² даст падение более 6 В. Это недопустимо для 230-вольтовой сети. Чтобы снизить падение до безопасных 2–3%, необходимо увеличить сечение минимум до 4 мм².

Рекомендация: при длине свыше 20 метров всегда пересчитывайте сечение, даже если номинально оно подходит по току. Учитывайте также обратную длину, если цепь замыкается на ноль через тот же кабель – эффективная длина удваивается.

Выбор сечения без учёта длины – частая причина перегрева жил, ложных срабатываний автоматов и нестабильной работы оборудования.

Как выбрать сечение кабеля для однофазной и трёхфазной сети

Как выбрать сечение кабеля для однофазной и трёхфазной сети

Для однофазной сети расчет начинается с определения тока: I = P / (U × cosφ), где P – мощность нагрузки в ваттах, U – напряжение (обычно 220 В), cosφ – коэффициент мощности (для бытовых приборов принимается 0,95). Например, для нагрузки 5 кВт: I = 5000 / (220 × 0,95) ≈ 24 А.

С учетом длительного режима работы и нагрева выбирается кабель сечением, обеспечивающим пропуск такого тока без превышения допустимого нагрева. Для меди при токе 24 А минимальное сечение – 4 мм². При длине более 25 метров учитывается падение напряжения: допустимо не более 5% от номинального, т.е. около 11 В. Если превышает – увеличить сечение до 6 мм².

В трёхфазной сети ток рассчитывается по формуле: I = P / (√3 × U × cosφ), где U – линейное напряжение (обычно 380 В). Для нагрузки 15 кВт: I = 15000 / (1,73 × 380 × 0,95) ≈ 24 А. В отличие от однофазной схемы, распределение тока по фазам требует точного баланса нагрузки.

При том же токе, но распределённом на три жилы, допустимо использовать кабель с сечением 2,5 мм², однако для надёжности и запаса по току часто применяют 4 мм². Длина линии влияет на выбор сечения аналогично – при превышении 50 метров сечение увеличивается минимум на один шаг (до 6 мм²), особенно при пусковых токах электродвигателей.

Для алюминиевых кабелей сечение увеличивается минимум на 30% относительно медного: при 24 А вместо 4 мм² меди потребуется минимум 6 мм² алюминия.

Что учитывать при прокладке кабеля в земле или воздухе

Что учитывать при прокладке кабеля в земле или воздухе

При подземной прокладке обязательно использовать кабели с броней или в защитных трубах. Глубина траншеи – не менее 70 см для кабелей напряжением до 1 кВ. Укладка на песчаную подушку толщиной 10 см с последующей засыпкой песком обязательна для защиты от механических повреждений. Запрещено прокладывать кабель вплотную к фундаментам, трубопроводам и деревьям – выдерживается расстояние не менее 60 см. Обязательна установка сигнальной ленты на 20 см выше трассы кабеля.

Для воздушной прокладки используются самонесущие изолированные провода (СИП) или кабель в тросовой подвеске. Минимальная высота над землей: 2,5 м во дворах, 3,5 м над проезжей частью. Пролет не должен превышать 25 м при отсутствии промежуточных опор. Крепление на фасаде – с применением анкерных зажимов и вводных устройств с герметизацией. Не допускается пересечение с газовыми трубами и водостоками без изоляционного разделения не менее 50 см.

В обоих случаях учитывается токовая нагрузка, тепловые потери и допустимая температура окружающей среды. При укладке в землю – расчет теплового сопротивления грунта, при воздушной – влияние солнечного излучения и ветровой нагрузки. Кабельный запас прокладывается зигзагообразно, а не кольцами, для предотвращения перегрева и облегчения обслуживания.

Как определить сечение кабеля по мощности подключаемого оборудования

Как определить сечение кабеля по мощности подключаемого оборудования

Для расчёта сечения кабеля по мощности необходимо учитывать напряжение сети, токовую нагрузку и длину линии. Ниже приведён пошаговый алгоритм расчёта без таблиц и лишней информации.

  1. Определите суммарную мощность всех подключаемых устройств в ваттах (Вт). Если указана мощность в киловаттах (кВт), умножьте её на 1000.
  2. Выясните тип напряжения: однофазное (220 В) или трёхфазное (380 В).
  3. Рассчитайте ток по формуле:
    • Для однофазной сети: I = P / (U × cosφ), где P – мощность, U – напряжение, cosφ – коэффициент мощности (для бытовой техники обычно 0.95).
    • Для трёхфазной сети: I = P / (√3 × U × cosφ).
  4. Определите сечение кабеля исходя из допустимого длительного тока:
    • До 10 А – сечение 1.5 мм²
    • До 16 А – 2.5 мм²
    • До 25 А – 4 мм²
    • До 32 А – 6 мм²
    • До 40 А – 10 мм²

    Если ток больше, используйте сечение 16 мм² и выше, исходя из расчётного значения.

  5. Уточните длину кабеля. При длине более 25 метров увеличьте сечение на ступень выше, чтобы компенсировать падение напряжения.
  6. Учитывайте тип прокладки: при скрытой укладке или в гофре сечение должно быть выше, чем при открытом монтаже.

Для точного выбора желательно использовать формулу расчёта падения напряжения и учитывать особенности конкретной электропроводки.

Как избежать перегрева кабеля в щитах и коробках

Перегрев кабеля чаще всего возникает из-за неправильного выбора сечения и недостаточной вентиляции в щитах и распределительных коробках. Чтобы минимизировать риск, соблюдайте следующие рекомендации.

1. Выбирайте кабель с запасом по току не менее 20% от расчетной нагрузки. Это снизит тепловую нагрузку и продлит срок службы изоляции.

2. Учитывайте способ прокладки: кабели, уложенные пучком или в изолированных каналах, требуют увеличенного сечения из-за ухудшенного теплоотвода.

3. Обеспечьте свободный доступ воздуха. В щитах используйте перфорированные панели или вентиляторы, чтобы избежать застойных зон с повышенной температурой.

4. Минимизируйте плотность укладки кабелей. Расстояние между жилами должно быть достаточным для эффективного рассеивания тепла. Для нескольких кабелей в одной коробке учитывайте суммарную тепловую нагрузку.

5. Используйте термостойкую изоляцию, соответствующую условиям эксплуатации. При монтаже в закрытых объемах предпочтительнее кабели с изоляцией PVC с повышенной температурной стойкостью или с сшитым полиэтиленом.

6. Регулярно проверяйте контактные соединения. Плохие контакты увеличивают сопротивление и локальный нагрев, что быстро приводит к деградации изоляции.

Соблюдение этих правил позволяет избежать перегрева, обеспечивая безопасность и надежность электроустановок.

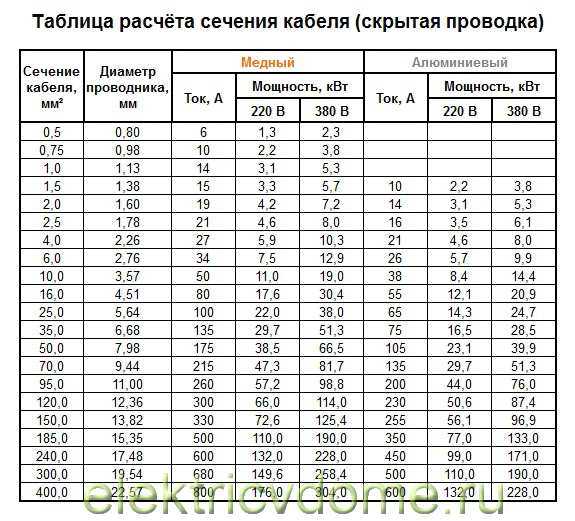

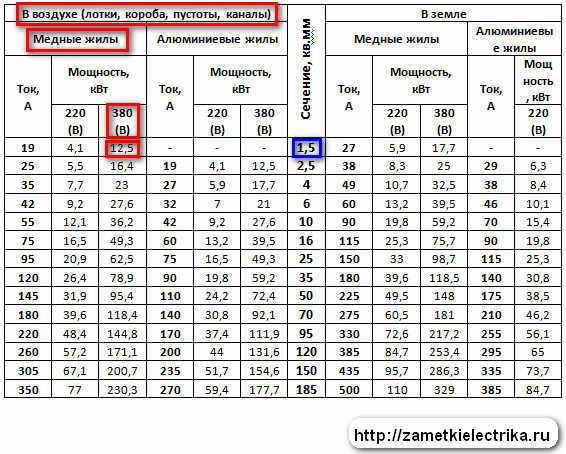

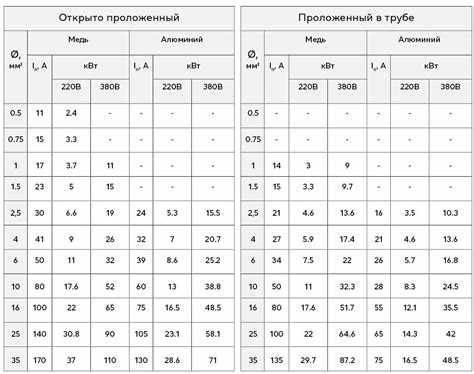

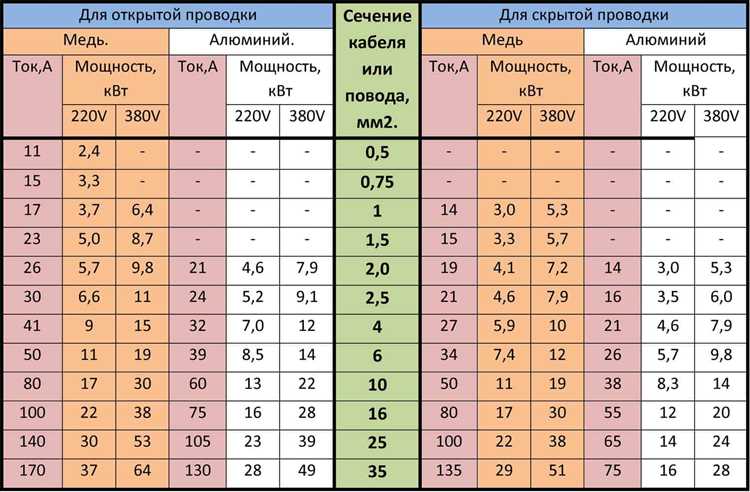

Какие таблицы и нормативы использовать при подборе сечения

При выборе сечения кабеля опирайтесь на актуальные нормативные документы и проверенные таблицы, которые учитывают токовую нагрузку, условия прокладки и допустимый нагрев проводников.

  • ПУЭ (Правила устройства электроустановок) – основной норматив для расчёта токовой нагрузки, температурных режимов и условий прокладки кабелей. В ПУЭ содержатся рекомендации по выбору сечений с учётом группы жил, способа прокладки и материала проводника.
  • ГОСТ Р 50571.5.52-2013 – стандарт, регламентирующий условия эксплуатации кабелей и выбор сечения в зависимости от режима работы и тепловых характеристик.
  • СП 31-110-2003 – строительные нормы, включающие правила монтажа электропроводок и расчёта сечений в зданиях с учётом безопасности и пожарных требований.
  • Таблицы токовых нагрузок кабелей, соответствующие ПУЭ и ГОСТ, с учётом:
    • материала жил (медь, алюминий);
    • условий прокладки (в трубе, по воздуху, в земле);
    • температуры окружающей среды;
    • числа жил и способа группировки кабелей;
    • допустимого падения напряжения.

Для быстрого и точного подбора используйте официальные справочники и калькуляторы, основанные на ПУЭ и ГОСТ, которые учитывают все критические параметры без необходимости ручного пересчёта.

Какие ошибки чаще всего допускают при расчёте сечения кабеля

Какие ошибки чаще всего допускают при расчёте сечения кабеля

Некорректный учёт длины линии – в расчетах нередко берут кратчайшее расстояние, забывая добавить запасы на изгибы и места соединений. Это приводит к увеличению падения напряжения и снижению безопасности.

Часто игнорируют поправочные коэффициенты на группировку кабелей. При прокладке нескольких кабелей вместе их тепловыделение увеличивается, что требует увеличения сечения до 15-25% в зависимости от количества и типа кабелей.

Ошибка в определении максимального тока нагрузки – берут номинальные значения оборудования без учёта пусковых токов и кратковременных перегрузок. Результат – недостаточное сечение и риски повреждения кабеля при пуске.

Некорректное определение типа нагрузки – резистивные, индуктивные или ёмкостные нагрузки имеют разный коэффициент мощности, который влияет на ток и, соответственно, на выбор сечения.

Пренебрежение условиями прокладки: влажность, наличие химически активных сред и механические нагрузки влияют на выбор материала и сечения кабеля, их игнорирование приводит к преждевременному выходу из строя.

Отсутствие проверки допустимого падения напряжения, особенно для длинных линий, приводит к снижению эффективности работы электрооборудования и дополнительным потерям.

Не учитывают влияние типа изоляции на токовую нагрузку: кабели с ПВХ и с сшитым полиэтиленом имеют разные допустимые токи при одинаковом сечении.

Рекомендуется использовать специализированные калькуляторы и справочники, а при сложных схемах – консультироваться с инженером-электриком, чтобы избежать этих ошибок.

Вопрос-ответ:

Как определить нужное сечение кабеля для конкретной нагрузки?

Чтобы подобрать сечение кабеля, необходимо учитывать силу тока, которую будет пропускать проводник. Для этого нужно знать мощность подключаемого оборудования и напряжение сети. По формуле I = P / U рассчитывают ток, после чего по таблицам выбирают сечение, способное выдержать этот ток без перегрева.

Можно ли использовать кабель с меньшим сечением, чтобы сэкономить деньги?

Применение кабеля с меньшим сечением, чем требуется, опасно. Такой проводник будет перегреваться, что может привести к повреждению изоляции и даже пожару. Экономия на кабеле может обернуться большими затратами на ремонт и восстановление безопасности.

Как влияет длина кабеля на выбор его сечения?

Чем длиннее кабель, тем выше его сопротивление, и тем больше будет падение напряжения на проводе. Чтобы компенсировать это, выбирают кабель с большим сечением, чтобы уменьшить потери и обеспечить стабильную работу оборудования.

Какие ошибки чаще всего допускают при выборе сечения кабеля?

Часто забывают учитывать тип нагрузки (однофазная или трехфазная), условия прокладки (воздух, грунт, трубы), а также не учитывают возможные пусковые токи двигателей. Иногда ориентируются только на номинальную мощность, игнорируя все остальные факторы, что ведет к неправильному выбору.

Можно ли самому рассчитать сечение кабеля, или лучше обратиться к специалисту?

Самостоятельно можно провести приблизительный расчет, особенно для простых бытовых цепей, используя базовые формулы и таблицы. Однако для сложных систем или мощного оборудования стоит обратиться к специалисту, который учтет все нюансы и обеспечит безопасность и надежность электросети.
