Патрон для лампочки – это электрический разъём, обеспечивающий механическое крепление лампы и контакт с питающей сетью. Наименование патрона напрямую зависит от его конструктивных особенностей и типа цоколя лампы. Наиболее распространённый тип – E27, где буква «E» означает винтовое соединение по типу Эдисона, а цифра – диаметр резьбы в миллиметрах.
Для малогабаритных светильников чаще применяется патрон E14, известный как «миньон». В системах с повышенными требованиями к точности света, например, в трековых светильниках, используют цоколи типа GU10 – штырьковые с байонетным креплением. Для галогенных ламп – G4 и G9, отличающиеся шагом и диаметром контактов.
При подборе патрона следует учитывать тип лампы (накаливания, светодиодная, галогенная), напряжение питания (12 В, 220 В), а также температурный режим. Керамические патроны подходят для мощных ламп с высоким тепловыделением, пластиковые – для LED-источников с низким нагревом.
От правильного выбора патрона зависит не только надёжность крепления лампы, но и безопасность всей осветительной системы. Использование неподходящего типа может привести к перегреву, плохому контакту или выходу из строя лампы.

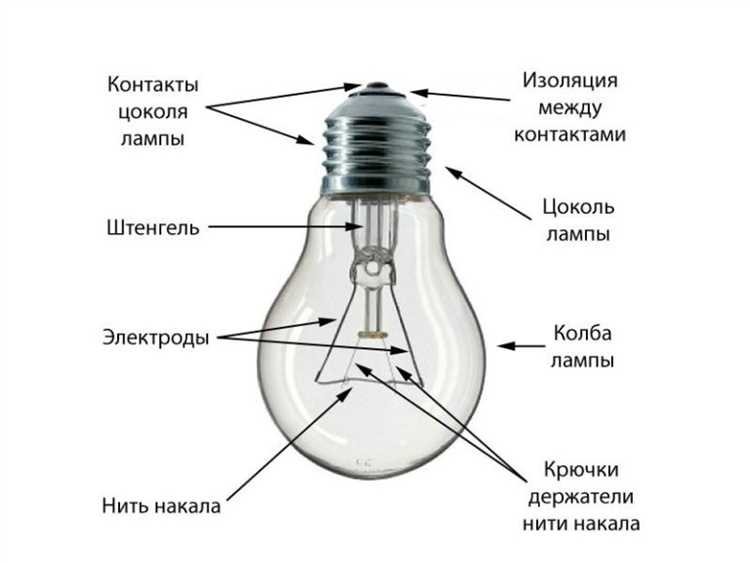

Чем отличается цоколь от патрона лампочки
Патрон – это приёмная часть осветительного прибора, в которую вставляется лампа. Он закреплён в корпусе светильника и соединён с электропроводкой. Материалы: термостойкий пластик, керамика или металл. Патрон должен точно соответствовать типу цоколя лампы, иначе контакт будет ненадёжным или невозможным.
Основное различие: цоколь – часть лампы, патрон – часть светильника. Их совместимость определяется типоразмером и конструкцией контактов. Несовпадение приводит к неплотной фиксации, искрению или полному отсутствию подключения.
При выборе лампы ориентируйтесь на маркировку патрона. Например, если светильник оснащён патроном E14, используйте только лампы с цоколем E14. Попытка установить E27 в такой патрон приведёт к повреждению элементов или короткому замыканию.
Обозначения патронов: расшифровка маркировки E27, GU10 и других
Маркировка E27 означает винтовой цоколь диаметром 27 мм. Буква E указывает на тип цоколя – Edison (резьбовой), а число – на диаметр резьбы. Это самый распространённый формат для бытовых ламп накаливания, светодиодных и энергосберегающих ламп мощностью до 100 Вт. Используется в большинстве стандартных светильников.
GU10 – это штырьковый цоколь с двумя короткими ножками с утолщениями на концах. Шаг между контактами – 10 мм. Лампа вставляется и фиксируется поворотом. Такие патроны применяются для точечного освещения и встраиваемых светильников. Работают с напряжением 220 В, не требуют трансформатора.
Маркировка E14 указывает на резьбовой цоколь диаметром 14 мм. Применяется в люстрах, бра, настольных лампах, особенно в компактных светильниках. Подходит для ламп с небольшой мощностью, обычно до 60 Вт.
G9 – двухштырьковый цоколь с шагом между штырьками 9 мм. Чаще используется в декоративных светильниках и подсветке. Лампы с этим типом цоколя рассчитаны на сеть 220 В, монтируются простым нажатием без поворота.
MR16 (GU5.3) – лампы с цоколем на 12 В, требуется трансформатор. Расстояние между контактами – 5,3 мм. Используются в точечных и подвесных светильниках, обеспечивают направленный световой поток. Имеют штырьковое соединение.
B22 – байонетный цоколь с диаметром 22 мм. Вместо резьбы используются боковые штыри. Такие лампы устанавливаются поворотом на четверть оборота. Распространены в Великобритании и странах Содружества, встречаются в старых советских светильниках.
G13 – применяется в люминесцентных лампах типа T8. Штыри расположены на расстоянии 13 мм. Патроны требуют пускорегулирующую аппаратуру. Устанавливаются в длинные потолочные светильники и панели.
Какие бывают типы патронов по способу подключения
Способ подключения патрона напрямую влияет на удобство монтажа и безопасность эксплуатации. Выделяют несколько основных типов, каждый из которых подходит для определённых условий установки.
- С клеммным зажимом (винтовым или пружинным): Подключение осуществляется напрямую через клеммы внутри корпуса. Винтовой зажим требует отвертки, обеспечивает надёжный контакт, особенно в стационарных светильниках. Пружинные зажимы ускоряют монтаж и исключают ослабление контакта со временем.
- С проводом (шлейфом): Имеет встроенные провода, которые соединяются с питающей линией скруткой, пайкой или клеммной колодкой. Удобен при скрытом монтаже, особенно в подвесных конструкциях и потолках типа Армстронг.
- С цанговым зажимом: Используется в современных модульных светильниках. Обеспечивает быстрый и безопасный монтаж без инструментов. Подходит для тонких одножильных и многожильных проводов.
- С разъёмом (разборный или литой): Подключение происходит через стандартный штекер или колодку. Удобно при необходимости частого демонтажа, используется в переносных лампах и прожекторах.
- С резьбовым соединением через клеммник: Требует установки клеммника отдельно. Чаще встречается в старых светильниках или при ремонте патронов нестандартной конструкции.
При выборе типа подключения учитываются сечение проводов, материал жил, условия эксплуатации (влажность, вибрации), а также необходимость быстрого доступа к соединению для обслуживания.
Из каких материалов изготавливают патроны и зачем это важно
Патроны для ламп производятся из пластика, керамики и металла. Выбор материала напрямую влияет на безопасность, срок службы и устойчивость к температурным нагрузкам.
Пластиковые патроны изготавливаются из термостойких полимеров, таких как фенолформальдегид. Они подходят для ламп мощностью до 60 Вт. При превышении температуры свыше 130 °C корпус может деформироваться, что опасно при длительной эксплуатации. Использовать их в закрытых светильниках с плохой вентиляцией не рекомендуется.
Керамические патроны выдерживают нагрев до 250–300 °C. Они оптимальны для ламп накаливания и галогенных источников света мощностью от 75 Вт. Керамика не горит и не деформируется, поэтому используется в промышленных и уличных светильниках. Единственный недостаток – хрупкость при механическом воздействии.
Металлические патроны применяются реже и обычно имеют декоративное назначение. Алюминий и латунь обеспечивают высокую прочность, но требуют качественной изоляции внутренних компонентов. Используются в дизайнерских решениях и в помещениях с повышенными требованиями к износостойкости.
При выборе патрона необходимо учитывать мощность лампы, условия эксплуатации и допустимую температуру корпуса. Применение неподходящего материала увеличивает риск короткого замыкания, оплавления контактов и возгорания.
Как выбрать патрон для светодиодной лампы
Совместимость с цоколем – ключевой параметр. Наиболее распространённые типы: E27 (крупный резьбовой), E14 (мелкий резьбовой), GU10 (байонетный с поворотной фиксацией) и G9 (штырьковый). Перед покупкой проверьте маркировку лампы и сопоставьте её с типом патрона.
Материал корпуса влияет на срок службы и безопасность. Термостойкий пластик устойчив к нагреву до 120 °C и подходит для большинства бытовых светодиодов. Керамические патроны выдерживают температуры до 250 °C и актуальны для ламп с высоким тепловыделением или в закрытых плафонах. Металлические варианты применяются в промышленности, где требуется повышенная механическая прочность.
Тип монтажа должен соответствовать условиям установки. Встраиваемые патроны фиксируются в корпусе светильника, подвесные – на проводе, а накладные монтируются непосредственно на поверхность. Для скрытого монтажа в потолках ГКЛ подойдёт патрон с фиксатором типа пружина или защёлка.
Провода подключения должны иметь сечение не менее 0,75 мм² и быть рассчитаны на рабочее напряжение 220 В. При выборе обращайте внимание на способ зажима контактов: винтовые клеммы предпочтительны для надёжного соединения, особенно при многократной замене лампы.
Обратите внимание на индекс пылевлагозащиты. Для влажных помещений выбирайте патроны с уровнем защиты не ниже IP44. На улице – минимум IP65. Это предотвратит короткое замыкание и выход лампы из строя.

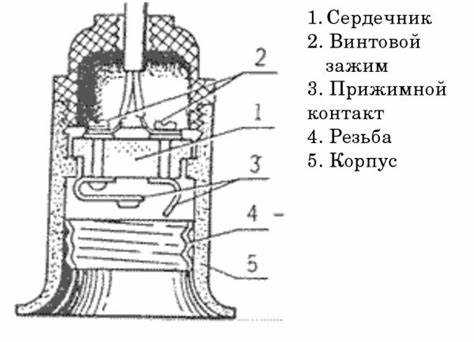

Можно ли заменить один тип патрона на другой и как это сделать
Замена патрона лампочки возможна, но требует учета нескольких технических факторов, чтобы обеспечить безопасность и совместимость.
Основные шаги и рекомендации по замене патрона:
- Определение типа и размера патрона. Наиболее распространены патроны Е14, Е27, GU10, G9 и т. д. Их размеры и форма посадочного места различаются и не всегда совместимы напрямую.
- Проверка напряжения и мощности. Новый патрон должен соответствовать характеристикам источника питания и максимально допустимой мощности лампы, иначе возможен перегрев или выход из строя.
- Проверка электропроводки и крепления. Некоторые патроны требуют определенного способа подключения (винтовой зажим, клеммы, защелки). Неправильное подключение может привести к короткому замыканию.
Если замена патрона необходима на патрон другого типа, алгоритм действий следующий:
- Выключить питание и убедиться в отсутствии напряжения в цепи.
- Снять старый патрон, аккуратно отсоединив провода и открутив крепеж.
- Подобрать новый патрон с подходящими параметрами (тип крепления, мощность, напряжение).
- При необходимости использовать адаптеры или переходники, если формы патрона и лампы различаются. Например, переход с Е27 на Е14 возможен с помощью специальных переходников.
- Подключить провода к новому патрону, соблюдая полярность и надёжность контактов.
- Закрепить патрон в корпусе светильника, проверить фиксацию.
- Включить питание и протестировать работоспособность.
Нельзя менять патрон без учета электрических характеристик и механической совместимости. В противном случае возможны:
- перегрев и возгорание;
- некорректная работа лампы;
- повреждение светильника или электропроводки.
При сомнениях лучше обратиться к квалифицированному электрику или использовать готовые решения с универсальными патронами.
Что учесть при покупке патрона для влажных помещений
Для влажных помещений выбирайте патроны с уровнем защиты не ниже IP44. Это обеспечивает защиту от брызг воды и попадания твердых частиц диаметром более 1 мм.
Материал корпуса должен быть устойчивым к коррозии – предпочтительны патроны из пластика с влагозащитным покрытием или из нержавеющей стали. Металлические патроны без покрытия быстро выходят из строя в условиях повышенной влажности.
Проверьте герметичность соединений и наличие уплотнителей из резины или силикона, которые предотвращают проникновение влаги внутрь патрона.
Обратите внимание на максимальную мощность и тип ламп, совместимых с патроном. Для влажных помещений лучше использовать энергосберегающие или светодиодные лампы с низким тепловыделением.
Для дополнительной безопасности выбирайте модели с заземляющим контактом и защитой от короткого замыкания, особенно если патрон устанавливается вблизи источников воды.
Монтаж должен быть удобным с возможностью надежной фиксации, чтобы избежать люфтов, способствующих попаданию влаги внутрь.
Вопрос-ответ:
Как правильно называется патрон для лампочки и какие бывают его типы?
Патрон для лампочки называется цоколем. Это часть лампы, которая обеспечивает механическое крепление и электрическое подключение. Существуют разные типы цоколей, например, винтовые (Е27, Е14), штырьковые (GU10, G9) и байонетные. Выбор зависит от конструкции светильника и самой лампы.
Чем отличается цоколь Е27 от Е14 и в каких случаях используется каждый из них?
Цоколь Е27 — это более крупный винтовой патрон диаметром 27 мм, который чаще применяется в бытовых лампах общего назначения. Е14 — меньший цоколь с диаметром 14 мм, обычно используется в небольших светильниках, ночниках или декоративных лампах. Разница в размере влияет на мощность лампы и совместимость с патроном в светильнике.
Можно ли использовать лампу с одним типом патрона в светильнике с другим патроном?
Использовать лампу с неподходящим цоколем нельзя без переходников, так как размер и конструкция патрона должны совпадать для надежного крепления и правильного подключения. Попытка вставить лампу с другим цоколем может привести к плохому контакту или даже повреждению устройства.
Что такое байонетный патрон и в чем его отличие от винтового?
Байонетный патрон имеет конструкцию с выступами и фиксируется поворотом лампы, а не завинчиванием. Такой механизм позволяет быстро и надежно заменить лампу. Байонетные цоколи распространены в некоторых моделях автомобильных и декоративных светильников.
Какие факторы влияют на выбор типа патрона для лампы при покупке?
При выборе патрона важно учитывать размеры светильника, совместимость с лампой и требования к напряжению и мощности. Также стоит обратить внимание на удобство замены и наличие нужных моделей ламп с подходящим цоколем. Обычно информация о типе патрона указывается в инструкции к светильнику или на самом патроне.
