В условиях отсутствия электричества или при ограниченном доступе к энергоресурсам актуальна задача создания эффективного насоса для перекачки воды. Самодельный насос на основе механических принципов позволяет обеспечить стабильное движение жидкости при минимальных затратах материалов и инструментов.
Для изготовления такого насоса важно учитывать ключевые параметры: диаметр рабочей камеры, длину и диаметр всасывающей и напорной труб, а также тип клапанов. Правильный подбор этих элементов влияет на производительность и глубину всасывания, которая в самотечном варианте не должна превышать 7 метров из-за физического предела всасывающего давления.
Рекомендуется использовать доступные материалы – пластиковые или металлические трубы диаметром от 25 до 50 мм, обратные клапаны на основе резиновых мембран или шариков, а также механизмы привода с использованием рычагов или педального действия. Точное соблюдение размеров и герметичность соединений минимизируют потери давления и обеспечивают долговечность устройства.
Выбор подходящего типа водяного насоса для самодельного устройства
При создании водяного насоса без электричества важно учитывать принцип работы и эффективность конкретного типа насоса в условиях автономной работы.
- Ручной поршневой насос: прост в изготовлении, обеспечивает высокое давление при низком объеме подачи. Подходит для подъема воды с небольшой глубины (до 7 м). Рекомендуется использовать уплотнительные кольца из резины для герметичности.
- Жидкостный шестерёнчатый насос: обеспечивает стабильный поток, но требует точной обработки деталей и хорошей герметизации. Сложен в самодельном исполнении, применим при небольших объемах подачи и низких высотах подъема.
- Вихревой насос (турбинный): требует вращательного движения с высокой скоростью. Для самодельного устройства можно реализовать с помощью механизма с рычажным или педальным приводом. Эффективен при подаче воды с минимальным напором, но требует точного изготовления рабочих колес.

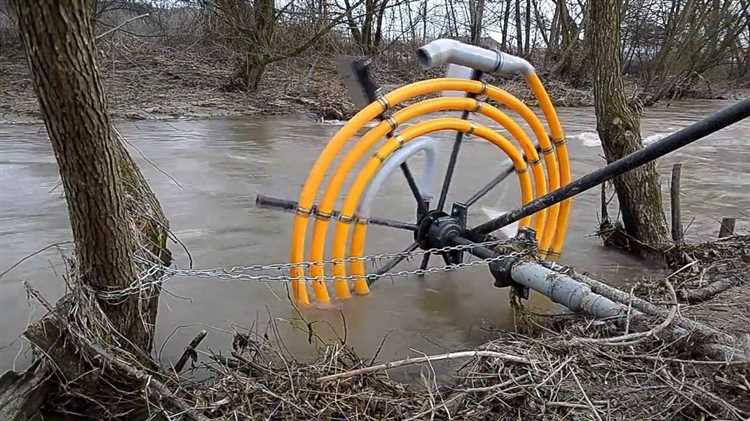

- Канальный или шланговый насос: работает на принципе перемещения воды с помощью сжимаемых элементов (например, силиконовых трубок). Хорош для перекачки воды с примесями и грязью, не требует сложной обработки деталей.
Выбор зависит от следующих факторов:
- Глубина источника воды – для глубин свыше 8 м лучше выбирать поршневые конструкции с обратными клапанами.
- Необходимый объем подачи – для больших объемов предпочтительнее шланговый или вихревой насос.
- Доступность материалов и инструмента – для простоты изготовления лучше использовать поршневой или шланговый насос.
- Тип привода – если используется мышечная сила, стоит учитывать удобство работы с конкретным механизмом и его КПД.
Оптимальный вариант для большинства самодельных насосов – поршневой насос с обратными клапанами из простых материалов (металл, резина). Такой насос обеспечивает надежную работу, простоту сборки и ремонтопригодность без электричества.
Подбор материалов для корпуса и рабочих частей насоса
Корпус насоса должен обладать высокой прочностью и устойчивостью к коррозии при контакте с водой. Оптимальный выбор – нержавеющая сталь марки AISI 304 или AISI 316, обеспечивающая долговечность и стойкость к химическому воздействию. Альтернативой служит высокопрочный пластик ПП (полипропилен) или ПВДФ (поливинилиденфторид), устойчивые к износу и агрессивной среде.
Рабочее колесо (импеллер) изготавливается из тех же материалов, что и корпус, но с учетом минимизации веса для снижения нагрузки на привод. Легкие сплавы алюминия с анодированным покрытием подходят для подачи чистой воды, в то время как для грязной или абразивной жидкости предпочтительнее пластик или бронза, устойчивые к эрозии.
Вал насоса должен быть выполнен из закалённой нержавеющей стали (например, AISI 420), обладающей высокой твердостью и износостойкостью. Для уменьшения трения и предотвращения коррозии на поверхности вала целесообразно использовать керамические или углеродистые подшипники с уплотнителями из фторопласта (PTFE).
Уплотнительные элементы – сальники или манжеты – рекомендуются из фторопласта или резины EPDM с устойчивостью к температурным колебаниям и химическому воздействию воды.
Изготовление и монтаж поршня или мембраны для создания давления
Для эффективного создания давления в водяном насосе без электричества используется поршень или мембрана, которые обеспечивают движение жидкости и герметичность камеры. Поршень изготавливается из плотного материала с минимальным трением – чаще всего используют твердый пластик (например, полиацеталь) или древесину с плотным лакированным покрытием.
Диаметр поршня должен соответствовать внутреннему диаметру цилиндра с допуском не более 0,1 мм для минимизации потерь давления. Кромка поршня оснащается резиновым уплотнительным кольцом толщиной 3–5 мм с высокой эластичностью (например, из EPDM или силикона), которое обеспечивает плотное прилегание и предотвращает протечки.
Для мембраны используют износостойкую резину или армированный полиуретан толщиной 2–4 мм. Мембрану крепят по периметру корпуса насоса на металлический или пластиковый обод, обеспечивая надежное герметичное соединение с корпусом без складок. Важна равномерная натяжка мембраны, чтобы избежать деформаций и разрывов при циклических нагрузках.
Монтаж поршня выполняется с установкой направляющих втулок или подшипников на валу, обеспечивающих ровное движение без перекосов. Для мембраны применяют крепеж с равномерным распределением усилия, например, с помощью винтов с пружинными шайбами, чтобы компенсировать расширение и сжатие материала при работе.
Перед окончательной сборкой необходимо проверить герметичность камеры под давлением 0,5–1,0 атм, используя воду или воздух. При обнаружении протечек проводят доработку уплотнений и корректировку монтажа. Правильно изготовленный и смонтированный поршень или мембрана обеспечит стабильное давление и долговечность работы насоса.

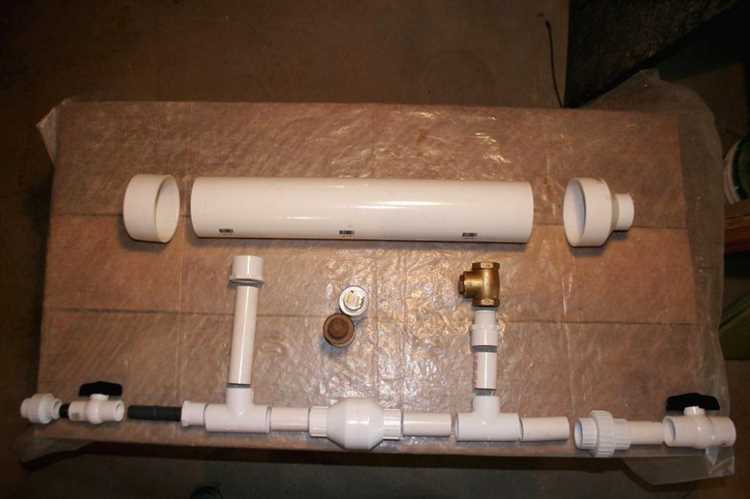

Сборка клапанного механизма для предотвращения обратного потока
Клапанный механизм необходим для обеспечения одностороннего движения воды и предотвращения обратного потока, что критично для эффективной работы водяного насоса без электричества. Основной элемент – обратный клапан с шариком или створками. Для самодельного варианта рекомендуется использовать шариковый клапан с пружиной из нержавеющей стали диаметром 0,8–1 мм и шариком из твердого материала (например, керамики или нержавеющей стали) диаметром на 1–2 мм меньше внутреннего диаметра корпуса клапана.
Корпус клапана лучше изготавливать из прочного пластика или металла с гладкой внутренней поверхностью, обеспечивающей плотное прилегание шарика. Диаметр внутреннего отверстия должен соответствовать диаметру трубы или канала насоса, чтобы минимизировать гидравлические потери. Для сборки рекомендуется использовать резьбовые соединения с герметиком на основе силикона или фторопласта, предотвращающие протечки.
Установка клапана происходит в точке всасывания или на выходе насоса, в зависимости от конструкции. Важно обеспечить вертикальное положение корпуса клапана для правильного функционирования шарика под действием силы тяжести и напора воды. Перед сборкой все детали следует тщательно очистить от загрязнений и испытать на герметичность под давлением 1,5–2 атмосферы.
Для повышения надежности можно предусмотреть дублирующий клапан с аналогичной конструкцией, установленный последовательно, что исключит вероятность обратного потока при резких скачках давления. Регулярная проверка состояния пружины и шарика необходима для предотвращения износа и заедания.
Устройство ручного или механического привода насоса
Ручной привод водяного насоса базируется на использовании рычага, коленвала или винтового механизма, преобразующего механическую энергию в поступательное движение поршня или вращение рабочего колеса. В простейшем варианте применяется шатунно-рычажный механизм с рукояткой длиной от 30 до 50 см, что обеспечивает оптимальный крутящий момент для перекачки воды без излишних усилий.
Для повышения эффективности механического привода часто используют зубчатые или ремённые передачи. Зубчатая передача с передаточным числом 3:1 снижает усилие на рукоятке и увеличивает скорость вращения рабочего колеса, что повышает производительность насоса. Ремённые передачи рекомендуется изготавливать из прочных синтетических материалов с коэффициентом трения не менее 0,3 для минимальных потерь энергии.
Важным элементом является подшипниковое опорное устройство, обеспечивающее плавность вращения и снижение износа. Вала с подшипниками качения рекомендуется использовать с допуском не менее H7 для точного соосного монтажа. Это снижает вибрации и продлевает срок службы узла.
Для передачи усилия в винтовом механизме используется гайка с крупной резьбой (шаг резьбы 4–6 мм), что обеспечивает плавное и контролируемое движение штока насоса. Рекомендуется использовать металлические детали с покрытием из износостойкого материала (например, никелирование), чтобы избежать коррозии и продлить ресурс эксплуатации.
Оптимальная конструкция предусматривает легкосъемные элементы для обслуживания и смазки, а также ограничители хода рукоятки для предотвращения перегрузки механизма и поломок.

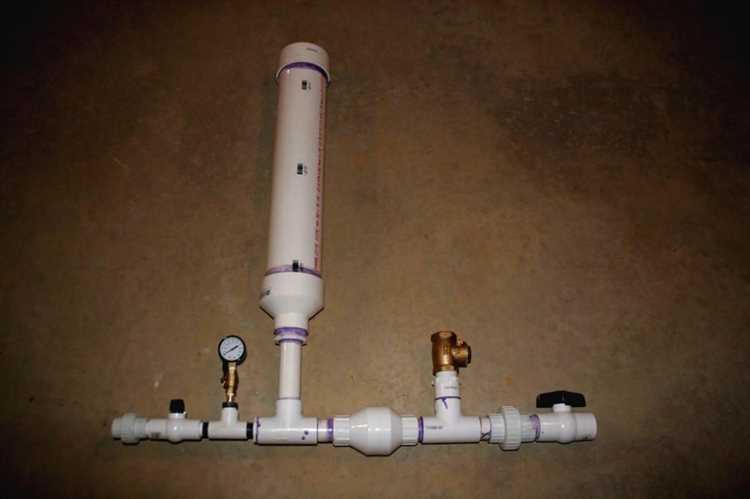

Тестирование герметичности и производительности самодельного насоса
Для проверки герметичности соединений соберите насос и подсоедините к входному и выходному патрубкам прозрачные пластиковые трубки длиной не менее 50 см. Наполните насос водой и создайте вакуум вручную, отслеживая наличие пузырьков воздуха в местах стыков. Отсутствие пузырьков при выдержке в 10 минут свидетельствует о герметичности конструкции.
Для теста производительности подключите насос к резервуару с известным уровнем воды и измерьте время наполнения емкости объемом 10 литров. Производительность вычисляется как объем, делённый на время, выраженное в литрах в минуту. При использовании ручного или механического привода стабильная производительность должна составлять не менее 4 л/мин.
Измерьте давление на выходе насоса с помощью манометра, установленного сразу за выходным патрубком. Давление должно быть стабильным и не снижаться при непрерывной работе в течение 15 минут. При падении давления более чем на 10% рекомендуется проверить уплотнители и повторить тест герметичности.
Если предусмотрен обратный клапан, проверьте его срабатывание, перекрыв выход и наблюдая за отсутствием обратного потока воды в трубке за 5 минут. Неправильная установка или износ клапана снижают эффективность насоса более чем на 20%.
Для оценки износостойкости зафиксируйте результаты после 50 циклов включения-выключения насоса. Производительность и герметичность должны оставаться на уровне не ниже 90% от начальных значений. Если показатели падают сильнее, требуется замена уплотнителей или доработка конструкции.
Методы увеличения подачи воды без использования электричества
Для повышения производительности водяного насоса без электроэнергии необходимо оптимизировать конструкцию и использовать физические принципы. Во-первых, увеличение диаметра всасывающей трубы снижает гидравлическое сопротивление, что позволяет увеличить объем перекачиваемой воды. Рекомендуется выбирать трубы диаметром не менее 50 мм для бытовых самодельных насосов.
Во-вторых, установка обратного клапана минимизирует потерю давления при возврате жидкости, обеспечивая стабильный поток и предотвращая обратный слив воды. Лучший материал для клапанов – латунь или качественный пластик с уплотнителями из силикона.
Третье – применение мультиступенчатой системы перекачки, где несколько насосных камер работают последовательно. Это увеличивает давление и позволяет повысить высоту подъема воды без увеличения усилия на привод.
Использование рычажных или поршневых механизмов с оптимальным ходом штока (15–20 см) способствует максимальному заполнению рабочей камеры водой при каждом цикле. Правильная регулировка длины и угла наклона рычага улучшает КПД насоса на 10-15%.
Для повышения подачи воды важно минимизировать утечки в местах соединений – уплотнения из резины или фторопласта обеспечивают герметичность и долговечность конструкции. Применение гладких внутренних поверхностей труб и камер снижает трение и предотвращает заиливание.
Наконец, использование гравитационных методов подачи, таких как установка накопительного резервуара выше уровня насоса, позволяет создать дополнительное давление без затрат энергии, увеличивая общий поток до 20%.
Обслуживание и ремонт водяного насоса для длительной эксплуатации
Регулярная проверка ключевых узлов насоса предотвращает преждевременный износ и поломки. Особое внимание уделяется подшипникам, уплотнительным элементам и валу.
- Смазка подшипников: каждые 3 месяца наносите специализированное водостойкое смазочное средство. Используйте масло с вязкостью не ниже ISO VG 68 для уменьшения трения и предотвращения коррозии.
- Проверка уплотнений: осматривайте резиновые или фторопластовые кольца на предмет трещин и деформаций. Замена требуется при появлении износа или потери эластичности, чтобы исключить протечки.
- Контроль вала: проверяйте отсутствие люфта и биения вала. Люфт более 0,1 мм требует замены подшипников или правки вала для сохранения герметичности и эффективности насоса.
Для очистки насоса от загрязнений и отложений используйте мягкую щетку и раствор из пищевой соды (5 г на 1 л воды). Агрессивные химикаты и абразивы запрещены, так как разрушают материал корпуса и уплотнителей.
- Остановите насос и отсоедините от водопровода.
- Разберите корпус, аккуратно отделив рабочее колесо и вал.
- Очистите все элементы от грязи, отложений и ржавчины.
- Проверьте состояние деталей, замените изношенные.
- Соберите насос, соблюдая заводские допуски и положения уплотнителей.
Для предотвращения повреждений при длительном простое сливайте воду из корпуса и рабочих камер. Храните насос в сухом, проветриваемом помещении при температуре от +5 до +35 °C, избегая воздействия прямых солнечных лучей и агрессивных сред.
Регламентируйте периодичность обслуживания не реже одного раза в полгода, а при интенсивной эксплуатации – каждые 3 месяца. Ведите журнал с датами и перечнем выполненных работ для контроля состояния оборудования.
Вопрос-ответ:
Как работает водяной насос без подключения к электричеству?
Водяной насос, созданный своими руками и не требующий электричества, обычно использует механические принципы, например, ручное вращение или движение рычага, чтобы создавать давление и перемещать воду. Иногда применяются силы гравитации или перепады давления, которые обеспечивают непрерывный поток без внешнего питания.
Какие материалы лучше всего подходят для самостоятельного изготовления такого насоса?
Для создания такого насоса обычно используют доступные и прочные материалы, которые хорошо переносят контакт с водой и не подвержены коррозии. Это могут быть пластиковые трубы и фитинги, резиновые уплотнители, металлические детали из нержавеющей стали или алюминия. Также часто применяют старые велосипедные или автомобильные детали для создания приводных механизмов.
Какие основные сложности могут возникнуть при изготовлении и использовании насоса без электричества?
Главные трудности связаны с обеспечением герметичности и стабильного давления в системе, а также с подбором подходящих материалов для долговечной работы. Нередко требуется тщательная регулировка механизма, чтобы насос мог перекачивать воду с достаточной производительностью. Кроме того, важно правильно продумать источник привода — это может быть ручной привод, педали или даже сила течения.
В каких ситуациях имеет смысл сделать такой насос своими руками?
Самодельный насос без электричества будет полезен там, где нет доступа к электрической сети, например, на даче, в сельской местности или в походных условиях. Он также подходит для аварийных случаев, когда электричество отключено. Такой насос поможет обеспечить подачу воды для полива, бытовых нужд или пожаротушения без дополнительных затрат на электроэнергию.
Как увеличить производительность насоса, сделанного вручную?
Для повышения производительности важно правильно подобрать размеры труб и клапанов, снизить трение в движущихся частях и обеспечить максимально герметичное соединение всех элементов. Увеличить эффективность можно, используя более мощный привод — например, педальный механизм или рычаг с большим плечом, который позволяет приложить больше усилий с меньшей усталостью. Также помогает установка обратных клапанов, которые предотвращают обратный ток воды.
