Электрическая панель – это главный распределительный узел, через который подается питание на все цепи здания. В стандартной конфигурации она включает автоматические выключатели, шины заземления и нулевые шины. Неправильное обращение с панелью может привести к выходу из строя электросети или к поражению электрическим током. Перед работой необходимо обесточить участок и использовать средства индивидуальной защиты: диэлектрические перчатки, инструмент с изолированными ручками, индикатор напряжения.
Перед тем как открыть крышку панели, убедитесь в наличии схемы соединений. Каждый автомат должен быть подписан в соответствии с обслуживаемой линией: освещение, розетки, крупная бытовая техника. Если маркировка отсутствует, необходимо выполнить прозвон цепей и составить схему самостоятельно. Это позволит в дальнейшем быстро локализовать проблему и исключить ошибки при отключении питания.
Замена автоматического выключателя требует точного подбора номинала. Например, для розеточных линий подходит автомат на 16 А, а для электроплит и водонагревателей – 25–32 А, при условии соответствующего сечения кабеля. Никогда не устанавливайте автоматы с завышенным номиналом, если не уверены в допустимой нагрузке кабеля – это приведет к перегреву и возможному возгоранию.
После завершения любых работ необходимо выполнить контрольное измерение напряжения на вводе и выходе каждого автомата. При отсутствии опыта работы с электроустановками свыше 220 В – обращаться к специалисту обязательно. Панель – это не место для экспериментов. Безопасность и точность здесь приоритетны.
Как определить назначение автоматов в электрической панели
Перед началом работ отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Откройте щит и зафиксируйте маркировки на корпусах автоматов. Заводские надписи, такие как «B16», «C20» и подобные, указывают тип и номинальный ток, но не говорят о назначении. Не полагайтесь на них при определении нагрузки.
Используйте мультиметр в режиме прозвонки или фазный пробник. Подключайте один щуп к нижней клемме автомата, второй – к розеткам, выключателям и другим предполагаемым точкам нагрузки. Так вы точно выявите, куда ведёт каждая линия.
Если доступ к точкам невозможен, включайте автоматы по одному. При каждом включении проверяйте, какие группы оборудования активируются. Для безопасности используйте помощника, сообщающего об изменениях в освещении и розетках.
Присутствие УЗО или дифференциальных автоматов требует отдельной проверки – замыкание фазы и нуля на защищённой линии приведёт к отключению, указывая на связанный участок.
Обнаруженные назначения немедленно фиксируйте на самих автоматах или на внутренней стороне крышки панели. Используйте стойкий маркер или напечатанные наклейки. Это упростит диагностику при аварийных отключениях и при будущих ремонтных работах.
Порядок безопасного включения и отключения автоматов
Перед началом работы убедитесь в отсутствии нагрузки на цепи, управляемые автоматами. Отключение и включение должно производиться строго в установленной последовательности, чтобы избежать перегрузок и коротких замыканий.
- Оцените состояние панели: отсутствие следов перегрева, запаха гари, деформации корпуса или автоматов.
- Используйте диэлектрические перчатки и обувь с изолирующей подошвой.
- Перед включением автоматов:
- Убедитесь, что все подключённые потребители обесточены (отключены на конечных устройствах).
- Проверьте целостность автоматов: тумблер должен свободно перемещаться, без искрения и усилий.
- Включайте автоматы поочерёдно, начиная с основного вводного автомата, затем – распределительные, от наиболее нагруженных к наименее.
- Перед отключением автоматов:
- Выключите подключённые электроприборы, чтобы избежать скачков напряжения при повторном включении.
- Отключайте автоматы в обратном порядке: сначала групповые, затем – вводной.
- После включения:
- Контролируйте температуру автоматов в течение 10–15 минут – корпус не должен нагреваться выше 60°C.
- Проверьте работу всех подключённых потребителей. При возникновении запаха или нехарактерного звука немедленно отключите вводной автомат.
Никогда не включайте автомат повторно более двух раз подряд без выявления причины отключения. Это может привести к возгоранию или повреждению оборудования.
Проверка исправности автоматов с помощью мультиметра
Перед проверкой убедитесь, что автомат отключён и с него снято напряжение. Используйте индикатор напряжения, чтобы подтвердить отсутствие фазы на входных и выходных клеммах.
Установите мультиметр в режим прозвонки или измерения сопротивления (омметр). Подключите щупы мультиметра к клеммам автомата: один – ко входу, второй – к выходу. При исправном выключателе в положении «включено» прибор должен показать сопротивление близкое к нулю (менее 1 Ом) или прозвонку со звуковым сигналом. В положении «выключено» прозвонки быть не должно.
Если автомат не прозванивается во включённом состоянии или показывает большое сопротивление (свыше 5 Ом), внутренний механизм повреждён – необходима замена.
Дополнительно проверьте пробой на корпус. Переключите мультиметр в режим мегомметра (если доступен) или установите максимальный предел измерения сопротивления. Один щуп соедините с клеммой автомата, второй – с металлической частью корпуса. При исправном устройстве сопротивление должно быть выше 1000 МОм. Если измеряется меньшее значение, автомат пробит и небезопасен для использования.
После проверки обязательно верните автомат в исходное положение и подключите питание только при отсутствии подозрений на неисправность.
Что делать при срабатывании автоматического выключателя
1. Определите, какой автомат сработал. Визуально найдите рычаг, находящийся в положении «выключено» или между положениями. Запомните зону или группу, к которой он относится – обычно это указано на маркировке рядом с выключателем.
2. Отключите все потребители в соответствующей линии. Выдерните вилки из розеток, выключите освещение и приборы. Это необходимо для исключения перегрузки при повторном включении.
3. Проверьте мощность подключённых устройств. Сравните общую нагрузку линии с номиналом сработавшего автомата. Например, автомат на 16 А выдерживает до ~3,5 кВт. Если суммарная мощность превышает этот предел – перераспределите устройства по другим линиям.
4. Осмотрите вилки, розетки и удлинители на предмет повреждений. Следы копоти, оплавление, искры при подключении – признаки короткого замыкания. Повреждённые элементы необходимо заменить до повторного включения автомата.
5. Включите автомат повторно. Аккуратно переведите рычаг вверх до фиксации. Если автомат моментально выбивает снова – возможен пробой изоляции или неисправность одного из устройств. Не подключайте приборы повторно до устранения проблемы.
6. При повторном срабатывании – проверьте сопротивление изоляции. Используйте мегаомметр или вызовите электрика. Это особенно важно, если кабельная линия старая, часто подвергалась перегреву или механическим повреждениям.
Игнорирование регулярных срабатываний автомата может привести к возгоранию или поражению электрическим током. Если причина неочевидна, не пытайтесь включать автомат повторно без диагностики.
Инструкция по подключению дополнительной линии в панель
Перед началом работы отключите вводной автомат и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Работы выполнять только при полном обесточивании панели.
Откройте лицевую крышку щитка и оцените свободное место на DIN-рейке. Для подключения дополнительной линии потребуется свободный автоматический выключатель соответствующего номинала. Подбор автомата выполняется на основе сечения провода и предполагаемой нагрузки. Например, для линии с медным кабелем сечением 2,5 мм² подойдёт автомат на 16 А.
Подведите кабель новой линии в щит через вводную муфту или гермоввод. Закрепите кабель в кабельном канале или хомутами, соблюдая радиус изгиба не менее 10 диаметров кабеля.
Зачистите изоляцию с жил на длину 10–12 мм. Фазную жилу подключите к нижнему контакту выбранного автомата. Нулевую жилу подведите к свободной клемме нулевой шины, заземляющую – к клемме PE-шины. При наличии УЗО подключение фазы и нуля осуществляется через соответствующие клеммы устройства.
Проверьте надёжность всех соединений. Затягивайте винты с усилием, рекомендованным производителем (обычно 1,2–2 Н·м). Избегайте перетяжки, которая может привести к повреждению проводника или корпуса автомата.
После подключения закройте крышку панели, включите вводной автомат и поочерёдно подайте напряжение на новую линию. Проверьте наличие напряжения на конце линии и отсутствие перегрева в месте подключения через 10–15 минут работы.
Как заменить автоматический выключатель в щите
Для замены автоматического выключателя необходимо выполнить следующие шаги:
- Отключите главный ввод питания, убедитесь в отсутствии напряжения с помощью тестера.
- Снимите защитную крышку щита для доступа к автоматам.
- Запомните или сфотографируйте расположение всех подключенных проводов к автомату, который предстоит заменить.
- Ослабьте винты на клеммах автоматического выключателя и аккуратно отсоедините провода.
- Снимите автомат с монтажной рейки, отщелкнув фиксатор или сдвинув его в сторону, в зависимости от типа крепления.
- Установите новый автомат того же номинала и типа, что и старый, на место снятого, надежно зафиксируйте на рейке.
- Подключите провода к клеммам нового автомата, затяните винты с усилием, рекомендованным производителем (обычно 1–1,5 Н·м).
- Убедитесь, что все соединения надежны, а провода не имеют повреждений и не касаются соседних элементов.
- Закройте крышку щита, включите главный ввод и проверьте работоспособность нового автомата, включая и отключая его несколько раз.
Запрещается выполнять замену под напряжением. Используйте индивидуальные средства защиты – диэлектрические перчатки и изолированные инструменты. Перед началом работ проверьте исправность тестера и осветительные приборы.
Назначение и проверка работы УЗО и дифавтоматов
УЗО (устройство защитного отключения) предназначено для контроля утечек тока на землю и предотвращения поражения электрическим током. Оно отключает питание при превышении порога утечки, обычно от 10 до 30 мА, что обеспечивает безопасность человека и предотвращает возгорания. Дифавтомат совмещает функции УЗО и автоматического выключателя, защищая не только от токов утечки, но и от перегрузок и коротких замыканий.
Для проверки работоспособности УЗО и дифавтомата следует использовать встроенную кнопку «Тест» (обозначена как «T» или «Test»). Нажатие этой кнопки имитирует утечку тока и должно вызвать немедленное отключение питания. Проверку рекомендуется проводить не реже одного раза в месяц. Если устройство не отключается, требуется срочная замена или ремонт.
При отсутствии встроенной кнопки тестирования или для более точной проверки используется специальный тестер утечек тока. Проверка должна подтверждать отключение при токе утечки, соответствующем техническим характеристикам устройства.
При эксплуатации УЗО и дифавтоматов важно соблюдать рекомендации по монтажу и техническому обслуживанию: соблюдать полярность подключения, избегать чрезмерных токовых нагрузок и регулярно контролировать состояние контактных соединений. Нарушение этих условий снижает эффективность защиты и может привести к авариям.
Требования к заземлению при работе с электрическим щитом
Заземление электрического щита обязательно должно соответствовать нормам ПУЭ и ГОСТ 12.1.030-81. Контур заземления должен иметь сопротивление не более 4 Ом, измеряемое при помощи мегаомметра или специализированного тестера. Использовать необходимо отдельный заземляющий проводник с сечением не менее 16 мм² меди или 25 мм² алюминия.
Подключение защитного заземления к корпусу щита производится через болтовое соединение с обязательной проверкой надежности контакта – отсутствие коррозии и механических повреждений. Все соединения должны быть закрыты защитными колпачками или лаком для предотвращения окисления.
В обязательном порядке необходимо реализовать защитное зануление для металлических частей щита, не являющихся токоведущими. При эксплуатации в условиях повышенной влажности или на улице, заземляющий контур следует дополнительно защищать от коррозии и обеспечивать регулярную проверку целостности цепи не реже одного раза в полгода.
При монтаже щита на бетонных или кирпичных стенах следует избегать прямого контакта корпуса с поверхностью, используя изолирующие прокладки. В случае комплексных систем электрооборудования, заземляющие контуры должны быть объединены в единую систему с контролем целостности цепи.
Вопрос-ответ:
Как правильно подключить электрическую панель к сети?
Подключение начинается с отключения питания в распределительном щите. Затем необходимо проверить соответствие фаз и нулевого провода в панели с проводами дома. Все контакты должны быть надежно зачищены и закреплены в клеммах. После этого включается питание и проверяется индикатор состояния панели. При сомнениях в правильности подключения рекомендуется вызвать квалифицированного электрика.
Какие меры безопасности нужно соблюдать при работе с электрической панелью?
Перед началом любых манипуляций с панелью следует отключить подачу электроэнергии и убедиться, что напряжение отсутствует с помощью тестера. Не стоит прикасаться к внутренним частям панели влажными руками или использовать металлические инструменты без изоляции. Рабочее место должно быть сухим и хорошо освещённым. При необходимости замены элементов стоит внимательно следовать инструкции и не допускать перегрузок на линии.
Как настроить автоматические выключатели на панели для защиты бытовой техники?
Автоматы подбираются по номинальному току, соответствующему нагрузке, подключаемой к данной линии. Например, для розеток мощностью до 16 А устанавливается автомат с таким же номиналом. Для холодильников и других приборов с пусковыми токами можно выбрать автомат с плавкой характеристикой типа C или D. Настройку следует проводить, ориентируясь на паспортные данные устройств и рекомендации производителя панели.
Что делать, если на панели горит индикатор ошибки или сработал защитный выключатель?
В случае срабатывания защитного устройства нужно сначала определить причину – возможен перегруз, короткое замыкание или неисправность оборудования. Следует отключить все подключенные приборы и поочередно включать их обратно, чтобы выявить источник проблемы. Если индикатор ошибки сохраняется, стоит проверить состояние проводки и контактов. При сохранении неисправности рекомендуется обратиться к специалисту.
Как часто нужно проводить техническое обслуживание электрической панели?
Рекомендуется проверять состояние панели минимум раз в год. В процессе обслуживания осматривают крепления, очищают внутренние элементы от пыли и загрязнений, проверяют плотность соединений и исправность автоматических выключателей. Если панель эксплуатируется в сложных условиях, например, при повышенной влажности или пыли, осмотры следует проводить чаще. Регулярное обслуживание помогает продлить срок службы оборудования и снизить риск аварий.

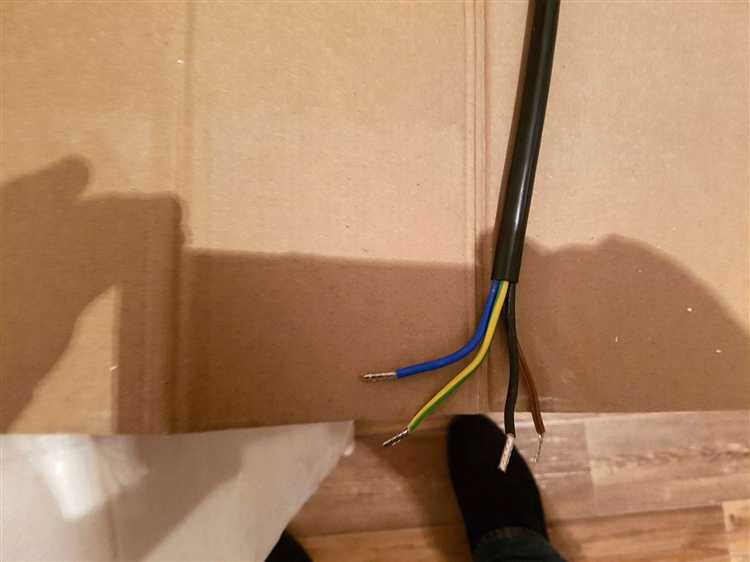

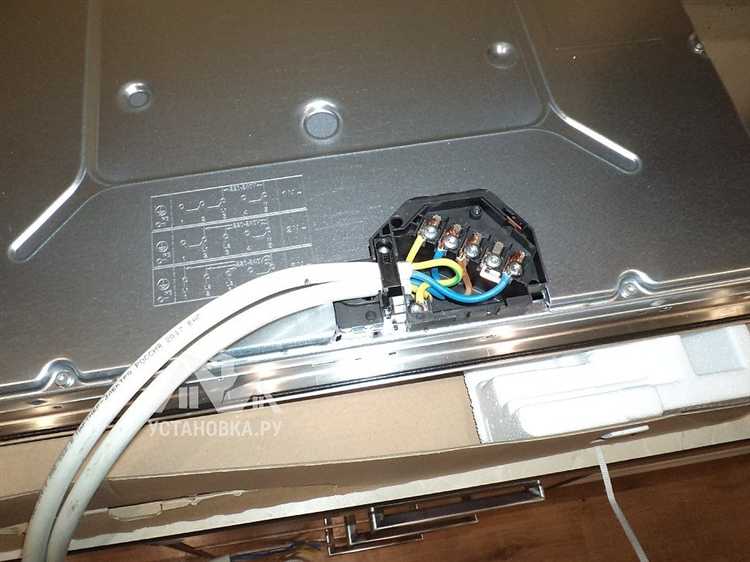

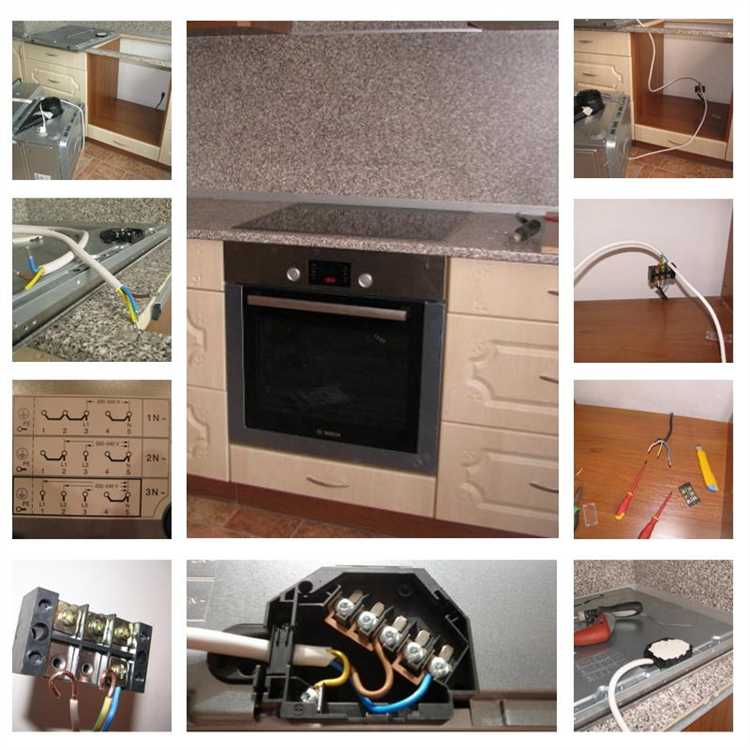

Как правильно подключить электрическую панель к электросети?
Перед подключением необходимо убедиться, что питание на главном щитке отключено. Проверьте соответствие параметров панели и сети — напряжение и частоту. Затем подключите фазный и нулевой провода к указанным клеммам, соблюдая цветовую маркировку и инструкции производителя. После подключения следует проверить надежность всех контактов и заземления, после чего включить питание и проверить работу панели с помощью индикаторов или тестовых функций.
