При обработке растений на небольших участках заводские опрыскиватели часто оказываются либо избыточно дорогими, либо неудобными в использовании. Простая конструкция, собранная из подручных материалов, способна не только сэкономить средства, но и обеспечить необходимую функциональность.

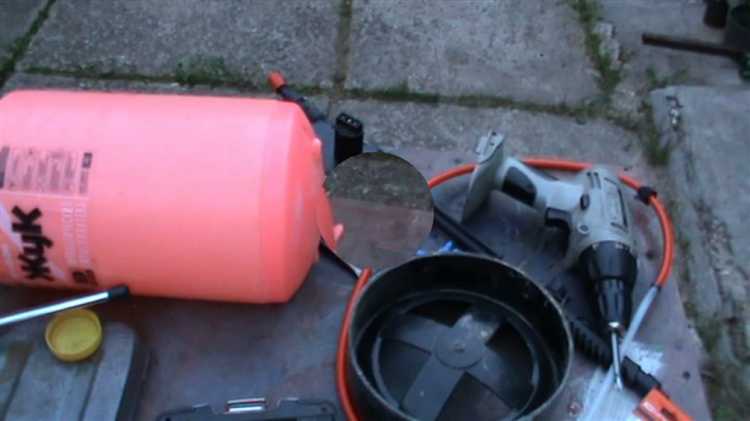

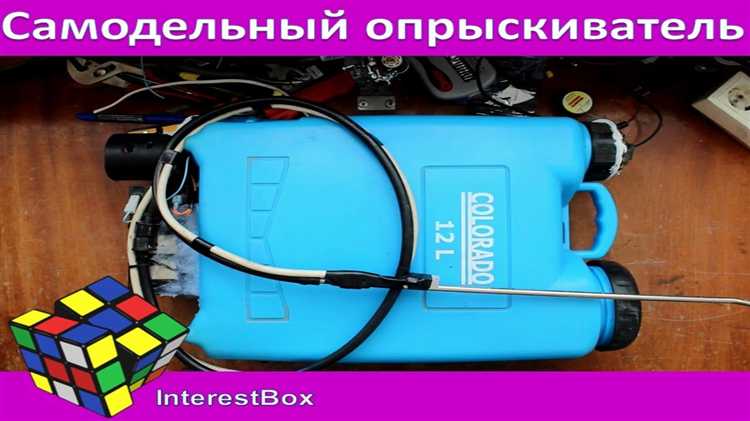

В качестве основы самодельного опрыскивателя можно использовать пластиковую канистру объёмом 5–10 литров с плотно закрывающейся крышкой. Для создания давления применяется ручной насос от автомобильной камеры или велосипедный насос, соединённый с ёмкостью через резиновый шланг и обратный клапан. Важно обеспечить герметичность соединений, используя сантехническую ленту или силиконовый герметик.
Распылительная часть собирается из капельного шланга и насадки от старого бытового пульверизатора. Для повышения эффективности рекомендуется установить съёмный металлический фильтр перед форсункой, чтобы избежать засоров при использовании настоев или суспензий.
Оптимальное давление для устойчивой струи – 2–3 атмосферы. Превышение может привести к разгерметизации или повреждению ёмкости. Рекомендуется устанавливать манометр, если насос позволяет, для контроля рабочего давления во время эксплуатации.
Такой опрыскиватель подходит для обработки овощей, кустарников, плодовых деревьев. Он легко моется, модифицируется под нужды конкретного участка и может эксплуатироваться в течение нескольких сезонов без потери эффективности.
Выбор подходящей ёмкости для бака опрыскивателя
Оптимальный объём бака зависит от площади участка и типа растений. Для обработки до 5 соток достаточно ёмкости на 5–8 литров. При площади 10–15 соток лучше использовать бак на 12–16 литров, чтобы сократить количество дозаправок.
Материал должен быть устойчив к химическим веществам. Наиболее надёжны ёмкости из пищевого полиэтилена HDPE – они не вступают в реакцию с удобрениями и гербицидами. Обычные пластиковые бутылки и канистры из ПЭТ не подходят: под воздействием агрессивных жидкостей они разрушаются и выделяют вредные соединения.
Выбирая бак, учитывай форму. Круглые ёмкости удобны для навесного крепления и равномерного давления жидкости. Широкие и плоские модели неудобны в транспортировке и плохо удерживают давление при самодельной помпе.
Обязательное условие – герметичная крышка с уплотнительным кольцом. Некачественные крышки часто пропускают воздух, что снижает эффективность распыления.
Проверяй наличие ручки для переноски и возможности закрепить шланг через штуцер. Подходящая резьба или переходник упрощают подключение насоса и повышают надёжность конструкции.
Как установить насос: ручной, ножной или электрический
Для ручного насоса понадобится герметичная ёмкость объёмом 5–20 литров и шланг диаметром 8–12 мм. В крышке ёмкости сверлится отверстие под штуцер насоса. Установите штуцер, обработайте герметиком, затяните гайку с внутренней стороны. Насос фиксируется болтами к корпусу или ручке бака. Шланг подсоединяется к выходу насоса с помощью хомута.
Ножной насос устанавливается на устойчивую платформу из фанеры толщиной не менее 10 мм. Платформу фиксируют к баку или располагают рядом. Шланг от выхода насоса подсоединяется к ёмкости с распылительной жидкостью через герметичное соединение. Обязательно проверьте обратный клапан – он должен удерживать давление при остановке подкачки.
Электрический насос требует питания 12 В (от аккумулятора или адаптера). Используйте насос с давлением 3–5 бар. В ёмкости вырезается отверстие под входной штуцер, соединяется с заборным шлангом, дополнительно устанавливается сетчатый фильтр. Насос крепится к корпусу с помощью кронштейнов. Электропроводка прокладывается с учётом защиты от влаги. Управление осуществляется кнопкой или тумблером, установленным на ручке опрыскивателя.
Обязательно после установки проверьте герметичность всех соединений. Избегайте перегибов шлангов и ненадёжных креплений.
Изготовление штанги и насадок для распыления
Штанга – ключевой элемент равномерного распределения жидкости. Для её изготовления подойдёт пластиковая или алюминиевая трубка диаметром 10–12 мм. Оптимальная длина – 80–100 см, что обеспечивает охват до 1 метра за проход. Края необходимо заглушить, чтобы предотвратить утечку.
- Сверлите отверстия под распылители с шагом 20–30 см. Диаметр – 3–5 мм, в зависимости от типа насадки.
- Крепление насадок производится через пластиковые уголки или тройники с резьбой – они надёжно фиксируются и не требуют пайки.
- Внутри штанги можно проложить шланг малого диаметра, если используется система подачи с обратным клапаном.
Насадки для распыления можно изготовить из медицинских капельниц или мелкодисперсных форсунок от старых омывателей автомобиля.
- Просверлите в них отверстие иглой подходящего диаметра, обеспечивающее мелкое распыление.
- Для регулировки струи используйте винтовой зажим или мини-клапан.
- Закрепляйте насадки с помощью термоклея или хомутов, чтобы избежать протечек.
Для повышения эффективности можно установить фильтр тонкой очистки перед подачей жидкости в штангу, особенно при использовании настоя из трав или золы.
Герметизация соединений и проверка на утечки
Перед сборкой системы необходимо выбрать тип соединений: резьбовые, штуцерные или быстроразъёмные. Для резьбовых соединений рекомендуется использовать фум-ленту толщиной 0,075–0,1 мм. Наматывать её следует по ходу резьбы в 3–4 слоя, избегая нахлёста на край, чтобы исключить попадание частиц в рабочую среду.
Штуцерные соединения фиксируются хомутами с червячным механизмом. Диаметр хомута должен быть на 2–3 мм меньше внешнего диаметра шланга. При затяжке важно не деформировать шланг, иначе возможно образование микротрещин.
Перед первым использованием залейте в бак воду и создайте давление вручную или компрессором. Обрызгайте все соединения мыльным раствором. Образование пузырей указывает на утечку. В таком случае, необходимо заменить уплотнитель, усилить затяжку или сменить соединительный элемент.
Особое внимание уделяйте соединению насоса с баком – оно чаще всего оказывается источником утечек. Используйте силиконовые или резиновые прокладки толщиной не менее 2 мм. Не используйте сантехнический герметик – при контакте с давлением он часто теряет эластичность.
После каждого использования проверяйте герметичность. Небольшие капли или конденсат – признак снижения давления и возможной микропротечки. Немедленно устраняйте неисправности, чтобы избежать коррозии металлических деталей и потери эффективности опрыскивателя.
Создание ременной системы для переноски
Для удобства работы с самодельным опрыскивателем необходима надёжная ременная система. Основой служат два плечевых ремня шириной 40–50 мм, изготовленные из капроновой стропы или армированной нейлоновой ленты. Оптимальная длина каждого ремня – 80–100 см с возможностью регулировки с помощью пластиковых пряжек-фастексов.
Крепление к баку осуществляется с помощью металлических полуколец и карабинов. Полукольца фиксируются на корпусе опрыскивателя болтами с широкой шайбой изнутри бака для равномерного распределения нагрузки. Карабины позволяют быстро отсоединить систему при необходимости обслуживания или замены ремней.
Для повышения комфорта на внутреннюю сторону ремней в области плеч рекомендуется нашить амортизирующие вставки из вспененного полиуретана толщиной 5–8 мм, обтянутые воздухопроницаемой тканью. Это уменьшает давление на плечи при длительном использовании.
Дополнительно можно добавить регулируемую грудную стяжку, соединяющую оба ремня и предотвращающую их спадание. Для этого используются две ленты по 10–15 см с застёжкой типа «фастекс». Расположение стяжки выбирается индивидуально, в зависимости от роста пользователя.
При проектировании важно обеспечить симметрию всех креплений, чтобы опрыскиватель не перекашивался при носке. Проверка центровки проводится путём примерки системы с пустым баком и корректировки точек крепления при необходимости.

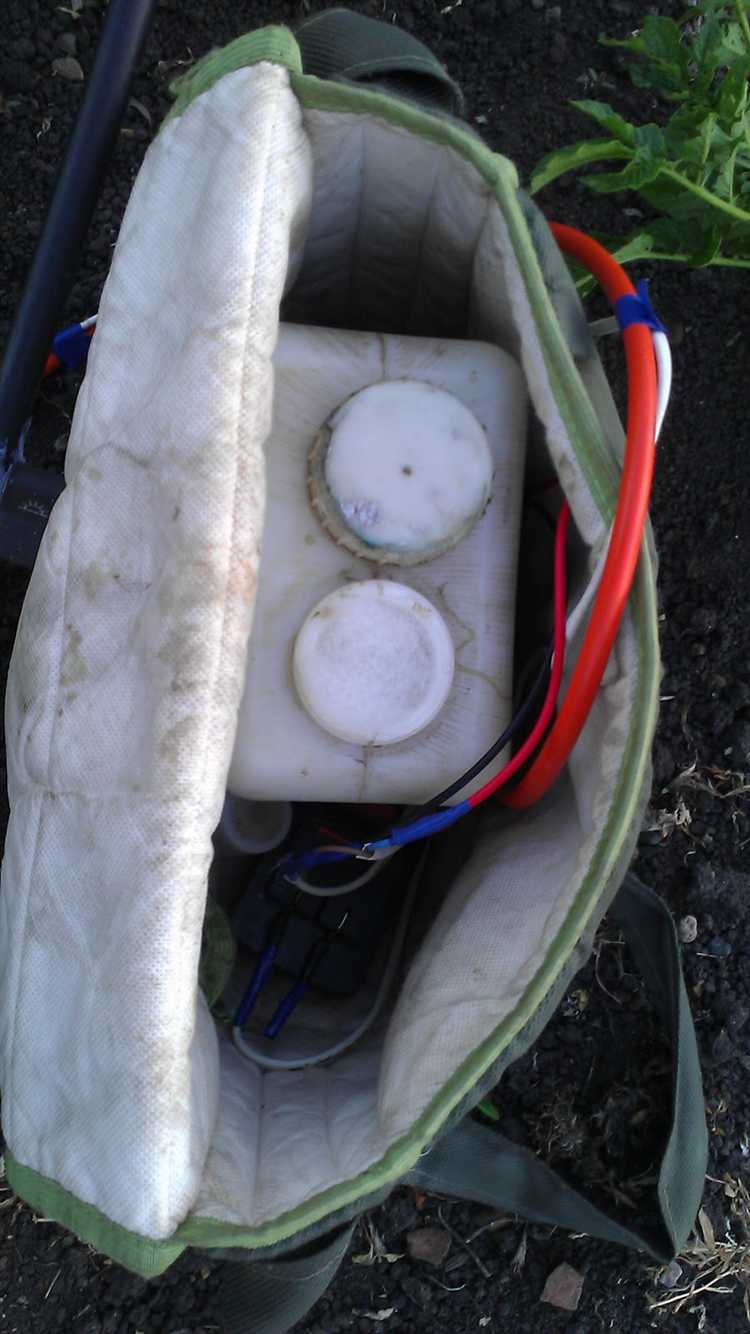

Питание от аккумулятора: что потребуется и как подключить
Для автономной работы самодельного опрыскивателя оптимально использовать свинцово-кислотный или литий-ионный аккумулятор с напряжением 12 В. Емкость выбирается исходя из времени работы и потребляемого тока насоса: для средней помпы с силой тока 3 А и временем работы 1 час потребуется аккумулятор емкостью минимум 12 А·ч.
Необходимы следующие компоненты: аккумулятор, предохранитель на 5 А, выключатель, блок зарядки (если аккумулятор перезаряжаемый), а также подходящие провода с сечением не менее 1,5 мм² для минимизации потерь и нагрева.
Подключение начинается с установки предохранителя на положительный провод между аккумулятором и насосом, чтобы защитить систему от короткого замыкания. Затем к предохранителю подключается выключатель, позволяющий управлять питанием. От выключателя идет провод к насосу, а отрицательный провод аккумулятора напрямую соединяется с минусом насоса.
Для надежности соединения используются клеммы с зажимами или пайка, а места контактов изолируются термоусадочной трубкой или электроизоляционной лентой. Рекомендуется закрепить аккумулятор в защищенном от влаги и механических воздействий корпусе.
Зарядку аккумулятора проводят специализированным зарядным устройством с контролем напряжения и тока, чтобы избежать перезаряда и продлить срок службы батареи. При использовании литий-ионных аккумуляторов необходимы платы защиты (BMS) для предотвращения глубокого разряда и короткого замыкания.
Промывка и хранение самодельного опрыскивателя после использования
После применения опрыскивателя опорожните резервуар полностью. Заполните его чистой водой и прокачайте через форсунки минимум три раза для удаления остатков раствора. Особое внимание уделите фильтрам – их необходимо снять и промыть под струёй воды, удалив загрязнения и остатки химикатов.
Если использовались препараты на масляной основе или с трудносмываемыми компонентами, добавьте в промывочную воду 50 мл мыльного раствора или пищевой соды на 1 литр воды. После этого повторите опрыскивание чистой водой для удаления мыльной плёнки.
Разберите съемные части: распылитель, клапаны и шланги, тщательно промойте их. Используйте мягкую щётку для очистки узких каналов. Просушите все элементы на воздухе в тени, избегая прямых солнечных лучей, чтобы предотвратить деформацию пластика.
Храните опрыскиватель в проветриваемом помещении при температуре от +5 до +25 °C. Не оставляйте устройство под воздействием морозов или прямых солнечных лучей. Для защиты от пыли накройте резервуар плотной тканью или поместите в закрытый ящик.
Распространённые ошибки при сборке и как их избежать
При изготовлении самодельного опрыскивателя часто допускают ошибки, снижающие эффективность и безопасность устройства. Ниже перечислены основные проблемы и рекомендации по их устранению.
- Неправильный выбор ёмкости: Использование непищевых или слабых пластиковых бутылок приводит к разрушению под давлением. Рекомендуется брать ёмкости из прочного полиэтилена или ПЭТ с маркировкой, устойчивой к химикатам.
- Плохая герметизация соединений: Протечки возникают из-за отсутствия уплотнителей или неправильного монтажа. Для уплотнения нужно применять резиновые прокладки или ФУМ-ленту на резьбовых соединениях.
- Отсутствие клапана сброса давления: Без предохранительного клапана избыточное давление может привести к разрыву корпуса. Установка простого клапана сброса давления или предохранительного клапана обязательна для безопасности.
- Некачественный насос или использование неподходящего типа насоса: Ручные насосы с низкой производительностью создают недостаточное давление, что ухудшает распыление. Следует выбирать насосы с рабочим давлением не менее 3 бар и проверять их на герметичность.
- Ошибочный подбор распылителя: Использование насадок с неподходящим диаметром отверстий приводит к слишком крупным каплям или сильному разбрызгиванию. Оптимально применять насадки с диаметром отверстий 0,3–0,5 мм для равномерного мелкодисперсного распыления.
- Неправильная сборка трубок и шлангов: Жёсткие или слишком длинные шланги снижают давление и затрудняют работу. Рекомендуется использовать гибкие трубки длиной не более 1 метра, чтобы минимизировать потери давления и улучшить маневренность.
- Игнорирование очистки и проверки перед сборкой: Пыль, остатки старых растворов или мусор в деталях ухудшают работу насоса и засоряют форсунки. Все компоненты нужно тщательно промывать и просушивать перед монтажом.
- Неправильное крепление рукоятки и элементов управления: Слабое или хлипкое крепление ведёт к поломкам и травмам. Используйте металлические или усиленные пластиковые крепления и закрепляйте их надёжно, избегая люфта.
Соблюдение этих рекомендаций обеспечит надёжную работу самодельного опрыскивателя, увеличит срок службы и снизит риск аварий при эксплуатации.
Вопрос-ответ:
Какие материалы нужны для изготовления самодельного опрыскивателя для дачи?
Для создания простого опрыскивателя обычно понадобятся пластиковая бутылка подходящего объема, насос или велосипедный насос с насадкой, резиновая трубка, распылитель (форсунка) и крепежные элементы, например, хомуты или клей. Иногда используют старые детали от бытовых приборов или садовой техники, чтобы улучшить функциональность конструкции.
Как работает самодельный опрыскиватель, собранный из подручных средств?
Принцип работы основан на создании давления внутри емкости с жидкостью. Насос подкачивает воздух, повышая давление, благодаря чему раствор через распылитель выходит мелкой струей или туманом. Регулировка распыления достигается изменением положения насадки или силы подачи воздуха. Такой опрыскиватель подходит для обработки небольших участков и позволяет контролировать расход жидкости.
Какие меры безопасности нужно соблюдать при использовании самодельного опрыскивателя с химическими препаратами?
Важно использовать защитные перчатки и маску, чтобы избежать контакта с ядовитыми веществами. После работы емкость и все детали нужно тщательно промывать. Лучше работать в безветренную погоду, чтобы избежать попадания раствора на кожу и в дыхательные пути. Хранить готовые смеси и опрыскиватель следует в недоступном для детей месте.
Как увеличить дальность разбрызгивания жидкости у самодельного опрыскивателя?
Для увеличения дальности можно применить более мощный насос, а также использовать распылитель с мелкими отверстиями, который создает мелкодисперсный туман. Также стоит обратить внимание на герметичность соединений, чтобы давление не терялось. Иногда помогает добавление удлиненной трубки на выходе распылителя для направления струи.
Какие преимущества самодельного опрыскивателя перед покупными моделями?
Самодельный опрыскиватель обычно стоит значительно дешевле и позволяет использовать материалы, которые есть под рукой. Он легко ремонтируется и подгоняется под конкретные задачи и объемы работы. Кроме того, при необходимости его можно быстро собрать или переделать, не дожидаясь покупки новой техники.
Как сделать самодельный опрыскиватель для дачи из подручных материалов?
Для изготовления простого опрыскивателя можно использовать пластиковую бутылку объемом 1–2 литра, насос от старого пульверизатора и шланг с распылителем. Сначала в крышке бутылки проделывают отверстие для насоса, фиксируют его герметично с помощью силикона или клея. К насосу подсоединяют шланг, на конце которого устанавливают регулируемую насадку для распыления. Бутылку наполняют раствором для обработки растений, затем насосом создают давление и можно распылять жидкость по участку. Такой прибор подойдет для обработки небольших грядок и комнатных растений.
