Гранулятор – это устройство, предназначенное для формирования сыпучих материалов в плотные гранулы. В домашнем хозяйстве он часто используется для переработки комбикорма, древесных отходов и торфа. Самостоятельная сборка гранулятора позволяет адаптировать его под конкретные задачи и значительно снизить затраты по сравнению с покупкой промышленной модели.
Для изготовления простого шнекового гранулятора потребуется электродвигатель мощностью не менее 1,5 кВт с редуктором, металлический корпус (лучше из стали толщиной от 4 мм), шнек длиной около 40–50 см, пресс-матрица и обрезки металлических труб. Матрицу лучше всего использовать плоскую, с отверстиями диаметром 2–6 мм в зависимости от сырья и желаемого размера гранул.
Особое внимание стоит уделить температуре в рабочей зоне: при гранулировании древесных отходов необходимо обеспечить нагрев до 70–100 °C для активации природного лигнина, выступающего в роли связующего. Для этого подойдет электрическая муфта или самодельный нагревательный элемент, размещённый вокруг зоны подачи.
Сборку следует начинать с корпуса, на который крепится редуктор с двигателем. Далее монтируется шнек и пресс-матрица. Для равномерной подачи материала можно использовать вибропитатель или дозатор с винтовым механизмом. После сборки необходимо протестировать агрегат на сырье с различной влажностью – оптимальный показатель составляет 10–15% для большинства органических материалов.
Выбор типа гранулятора для домашних условий

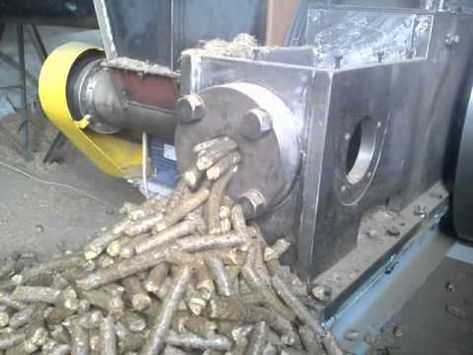

Для домашнего использования оптимальны три типа грануляторов: шнековый, матричный и роликовый. Шнековый подходит для мягкого сырья – комбикорма, древесной муки, торфа. Его главные преимущества – простота конструкции и возможность сборки из подручных деталей: редуктор от мясорубки, сваренный корпус, мотор до 1,5 кВт.

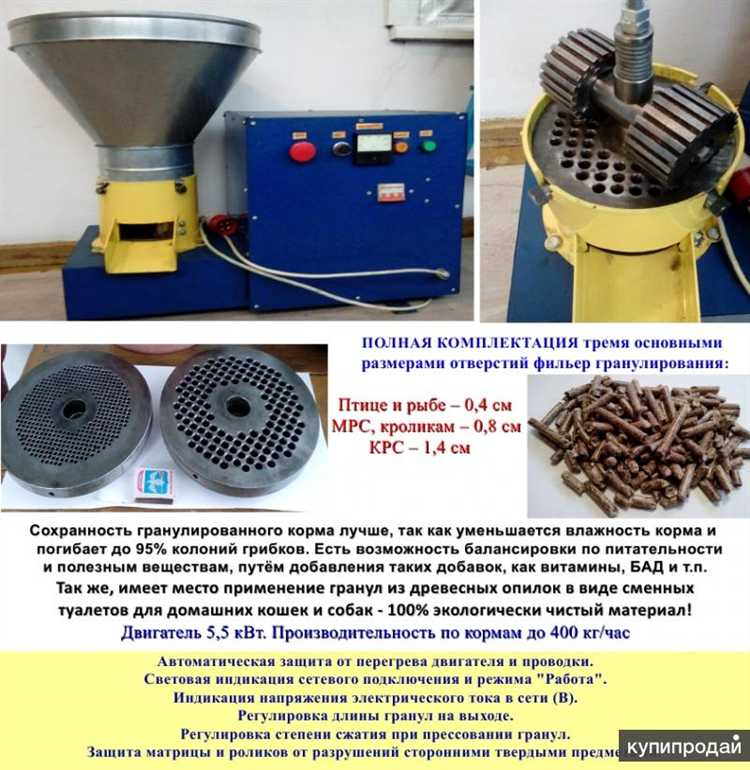

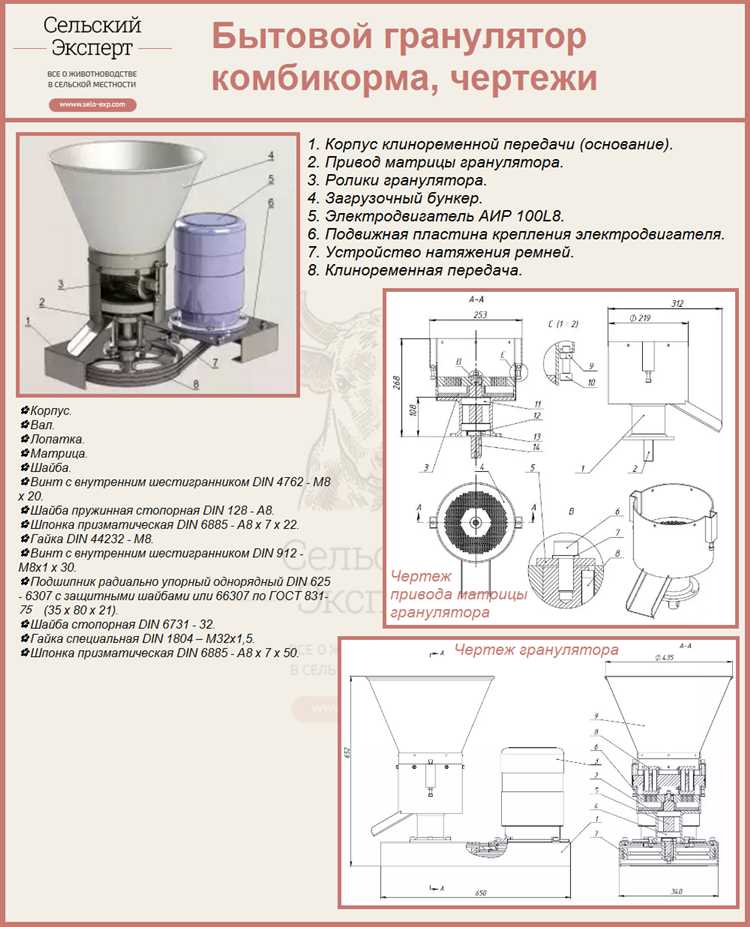

Матричный гранулятор эффективен при работе с сырьём средней плотности: солома, шелуха, трава. Основной элемент – металлическая матрица с перфорацией от 2 до 6 мм. Давление создаётся роликами или шнеком, продавливающим смесь через отверстия. Домашняя версия требует прочного корпуса, двигателя не менее 2 кВт и термостойкой матрицы.

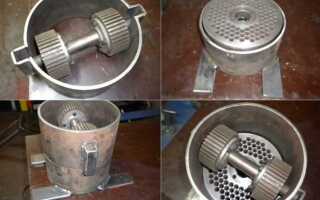

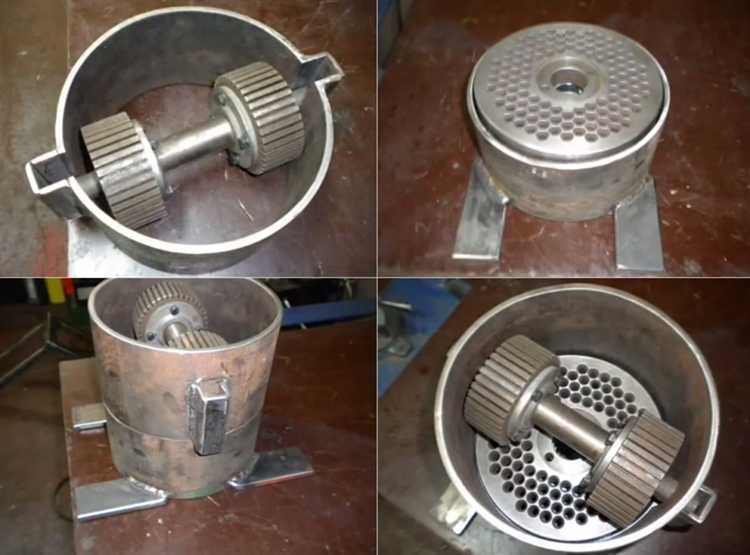

Роликовые грануляторы применяются для плотного сырья – древесных опилок, лузги, бумаги. Конструкция сложнее: неподвижная плоская матрица и вращающиеся прижимные ролики. Для стабильной работы необходим мотор от 3 кВт, редуктор и металлическая рама. Без сварочного оборудования и токарных работ собрать такой аппарат сложно.
Для начала рекомендуется шнековый тип: минимум затрат, лёгкость модификаций и быстрый результат. При повышении требований к плотности и объёму гранул разумен переход на матричную модель. Роликовый вариант оправдан только при серьёзной домашней переработке и наличии инструментальной базы.
Необходимые материалы и инструменты для сборки
Для самостоятельной сборки гранулятора потребуется точный набор деталей и инструментов, обеспечивающих прочность конструкции и стабильность работы узлов.
- Электродвигатель – мощность от 1,5 до 3 кВт, частота вращения не менее 1500 об/мин. Подходит двигатель от стиральной машины или циркулярной пилы.
- Редуктор – цилиндрический или червячный, понижающий обороты до 100–300 об/мин для работы с матрицей.
- Матрица – стальная пластина толщиной 20–30 мм с отверстиями диаметром 2–6 мм. Используется инструментальная сталь 40Х или У8.
- Ролики – изготавливаются из закалённой стали, диаметр 40–60 мм. Оснащаются подшипниками для свободного вращения.
- Вал – диаметр не менее 25 мм, с пазами под шпонку. Изготавливается из конструкционной стали 45.
- Корпус – сварная конструкция из стального профиля и листового металла толщиной не менее 3 мм.
- Бункер – воронкообразная ёмкость для подачи сырья, из оцинкованной или нержавеющей стали.
Инструменты, необходимые для сборки:
- Сварочный аппарат (инверторного типа)
- Угловая шлифмашина (болгарка) с кругами по металлу
- Дрель с набором свёрл по металлу (до 10 мм)
- Метчики и плашки для нарезания резьбы
- Токарный станок (для обработки вала и роликов)
- Ключи гаечные, разводной ключ, шестигранники
- Штангенциркуль, рулетка, маркер
Особое внимание стоит уделить подбору прочных крепёжных элементов: болтов класса прочности не ниже 8.8, граверных шайб и шпилек с гайками М10–М16.
Проектирование корпуса и рамы гранулятора
Корпус и рама гранулятора должны обеспечивать жёсткость конструкции, точное позиционирование рабочих узлов и устойчивость при вибрациях. Основной материал – сталь толщиной не менее 4 мм. Допустимо использовать профильную трубу 40×40 мм или 50×25 мм для несущих элементов.
- Минимальная площадь основания рамы – 500×500 мм. Это обеспечивает устойчивость при работе без необходимости крепления к полу.
- Высота платформы под двигатель – не менее 150 мм от основания для удобства обслуживания и вентиляции.
- Жёсткие поперечины под матрицу и редуктор нужно размещать симметрично относительно центра тяжести.
- Обязательно предусмотреть крепёжные отверстия под каждый узел: двигатель, редуктор, матрицу, ролики. Отверстия сверлить только после точной разметки и временной сборки.
- Каркас должен допускать доступ к внутренним элементам. Открытые боковые стенки или съёмные панели упростят ремонт.
Для снижения вибрации установите резиновые демпферы между рамой и основанием. Их толщина – 10–15 мм. Это уменьшит шум и повысит срок службы подшипников. Места сварки обязательно зачистить, особое внимание – швам в точках крепления силового агрегата.
Если планируется частая транспортировка, раму делают разборной: соединение элементов на болтах М10–М12 с шайбами Гровера. При стационарной установке лучше использовать сплошную сварную конструкцию.
Изготовление и установка матрицы
Матрица – ключевой элемент гранулятора, определяющий форму и размер гранул. Для самостоятельного изготовления лучше использовать сталь 45 или У8 – они обеспечивают достаточную твердость и износостойкость после закалки.
Диаметр матрицы подбирается в зависимости от производительности и размера гранул. Оптимальный наружный диаметр – от 100 до 200 мм. Толщина – не менее 20 мм для устойчивости к давлению. Диаметр отверстий – 2–6 мм, с коническим входом под углом 60° для снижения трения и облегчения выхода гранул.
Сверление отверстий производится на сверлильном станке, важно обеспечить строго вертикальное направление. После сверления необходимо провести шлифовку поверхности и термическую обработку: закалка до твердости 50–55 HRC, затем отпуск при температуре 200–250°C для снятия внутренних напряжений.
Для установки матрицы требуется неподвижное крепление к корпусу гранулятора. Используются стопорные болты с шайбами и посадка по натягу. Перед установкой поверхность сопряжения очищается от пыли и масла, допускается нанесение тонкого слоя термостойкой смазки. Центровка по оси вала обязательна – перекос приведёт к неравномерному износу и снижению КПД.
После монтажа проверяется плавность вращения и равномерность зазора между матрицей и роликами (не более 0,2 мм). При необходимости проводится регулировка упорных подшипников и проверка на биение.
Сборка привода и подбор электродвигателя
Для привода гранулятора критично выбрать электродвигатель с достаточным крутящим моментом. На практике применяются двигатели мощностью от 1,5 до 4 кВт при напряжении 220 или 380 В. Для домашнего использования оптимален асинхронный двигатель на 2,2 кВт с частотой вращения 1500 об/мин.
Если планируется переработка сырья с высокой влажностью или волокнистой структурой, двигатель меньшей мощности приведет к перегрузке и остановке вала. При установке двигателя на 3000 об/мин обязательно использовать редуктор, так как высокая скорость вращения несовместима с режимом прессования гранул. Подходящий редуктор – цилиндрический или червячный с передаточным числом от 1:10 до 1:25, в зависимости от требуемого диаметра гранул и плотности материала.
Для передачи крутящего момента от двигателя к валу матрицы чаще всего применяют клиноременную передачу. Рекомендуется использовать два ремня профиля B для компенсации возможных нагрузок и увеличения срока службы привода. Шкивы следует подбирать по диаметру таким образом, чтобы обеспечить снижение оборотов до 200–400 об/мин на выходном валу.
Крепление двигателя и редуктора выполняется на общей раме из стали толщиной не менее 4 мм. Вал редуктора соединяется с валом матрицы через муфту с компенсирующими элементами, что снижает вибрации и износ. Электродвигатель должен быть оснащён пускозащитной автоматикой и тепловым реле.
Питание рекомендуется осуществлять через частотный преобразователь. Это позволит гибко регулировать обороты, подстраиваясь под характеристики сырья, и снизит нагрузку при пуске. Обязательно предусмотреть заземление и аварийный выключатель для обеспечения безопасности при эксплуатации.
Установка шнека и системы подачи сырья
Для эффективной работы гранулятора необходимо правильно смонтировать шнек и систему подачи сырья. Шнек изготавливают из стали марки 45 с термообработкой для повышения износостойкости. Диаметр шнека выбирается в зависимости от производительности: для бытовых грануляторов обычно 40–60 мм. Длина шнека должна обеспечивать равномерное продвижение сырья от загрузочного отверстия к пресс-форме, оптимально – 3–4 шага витков.
Крепление шнека выполняется на валу с помощью шпонки и стопорного кольца для исключения люфта и смещения при вращении. Вал должен вращаться в подшипниках скольжения или качения, размещённых в корпусе так, чтобы обеспечивать минимальные зазоры и предотвращать попадание сырья на подшипники.
Система подачи сырья включает загрузочный бункер с наклонными стенками под углом 45° для исключения застревания гранул. Диаметр горловины бункера должен превышать диаметр шнека минимум на 20%, чтобы избежать заторов. Для регулировки подачи сырья рекомендуют установить заслонку с ручным или автоматическим приводом, позволяющую контролировать объём подаваемого материала.
Под шнеком желательно установить направляющую лопасть, которая способствует равномерному продвижению сырья и предотвращает обратный ход. Все соединения должны быть герметичными, чтобы исключить утечку сырья и обеспечить стабильное давление на пресс-форму.
После монтажа проводят тестовый запуск без загрузки сырья, проверяя плавность вращения шнека и отсутствие вибраций. Только после этого шнек загружают и регулируют скорость подачи с помощью редуктора или вариатора, ориентируясь на равномерность подачи и качество готовых гранул.
Сборка системы охлаждения и отвода гранул
Для эффективного охлаждения гранул после прессования требуется установка воздушного или водяного охладителя. Оптимальный вариант – вентилятор с производительностью не менее 300 м³/ч, обеспечивающий равномерное охлаждение гранул при температуре на выходе около 40–50 °C.
Начинайте с монтажа охладительного корпуса из металлического листа толщиной не менее 1,5 мм, размером с выходное отверстие гранулятора с запасом 20%. В корпусе предусмотрите вентиляционные отверстия с сеткой для защиты от попадания пыли и крупных частиц.
Вентилятор крепится сбоку или снизу корпуса через резиновые прокладки, уменьшающие вибрацию. Рекомендуется применять осевой вентилятор с регулируемой скоростью вращения для точной настройки воздушного потока.

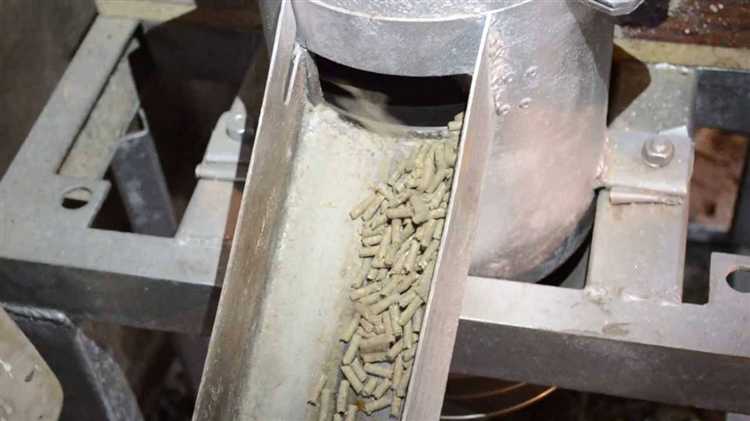

Для отвода гранул под корпусом установите направляющую лоток из нержавеющей стали или ПВХ с углом наклона не менее 30°, обеспечивающий самотёк гранул в сборочную емкость. Лоток должен быть герметично закреплен для исключения рассеивания материала.
Если предполагается влажное охлаждение, используйте медные трубки диаметром 8–12 мм, проложенные в охлаждающем корпусе. Подключение к циркуляционному насосу с пропускной способностью 5–7 л/мин обеспечит стабильное отведение тепла. Контроль температуры осуществляйте термодатчиком, установленным на выходе гранул.
Все соединения системы охлаждения выполняйте герметично, чтобы исключить утечку воздуха или воды. Проверяйте работу системы под нагрузкой не менее 30 минут, контролируя равномерность охлаждения и отсутствие вибраций.
Проверка работоспособности и устранение неполадок
После сборки гранулятора обязательно проверьте основные узлы на прочность крепления и точность сборки. Запустите устройство на холостом ходу без загрузки, чтобы исключить вибрации и посторонние звуки. При появлении люфта в подшипниках замените их на новые с соответствующей степенью защиты от пыли.
Если при подаче сырья гранулы получаются неравномерными или деформированными, проверьте зазор между матрицей и роликами. Оптимальный зазор составляет 0,1–0,3 мм для качественного прессования. Регулировка зазора выполняется перемещением роликового вала с помощью винтовых креплений.
Засоры в матрице приводят к снижению производительности и перегреву мотора. Очистку выполняйте после каждого рабочего цикла, используя металлическую щетку и сжатый воздух. Для устранения залипания сырья применяйте техническое масло на основе пищевых добавок, избегая излишнего нанесения.
Перегрев электродвигателя сигнализирует о неправильной нагрузке или недостаточном охлаждении. Проверяйте напряжение в сети и состояние вентилятора. При необходимости установите дополнительный радиатор или принудительную вентиляцию. Использование мотора с запасом мощности не менее 20% гарантирует стабильную работу.
При появлении резких шумов или заеданий механизма проверьте смазку всех движущихся частей. Используйте литиевую смазку, устойчивую к высоким нагрузкам. Отсутствие смазки ведет к быстрому износу и повреждению элементов гранулятора.
Если гранулы плохо выходят из матрицы, осмотрите подающий шнек на предмет деформаций и правильного угла наклона. Неправильный угол свыше 15° уменьшает эффективность подачи сырья. Скорректируйте положение шнека или замените изношенный элемент.
Вопрос-ответ:
Какие материалы и инструменты потребуются для самостоятельной сборки гранулятора?
Для создания гранулятора дома понадобятся следующие материалы: корпус из металла или прочного пластика, двигатель с нужной мощностью, вал для вращения, матрица с отверстиями для формирования гранул, ножи или режущий механизм, а также крепежные элементы. Из инструментов пригодятся сварочный аппарат, дрель, болгарка, гаечные ключи и отвертки. Важно выбрать двигатель, который сможет обеспечить достаточный крутящий момент для обработки материала.
Как выбрать подходящий двигатель для домашнего гранулятора?
Выбор двигателя зависит от объема работы и типа материала, который планируется перерабатывать. Для небольших домашних грануляторов обычно достаточно электродвигателя мощностью от 1 до 3 киловатт с оборотами около 1400–1500 в минуту. Важно, чтобы двигатель обеспечивал стабильное вращение вала без перегрузок и перегрева. Также следует учесть доступность запчастей и возможность ремонта.
Как устроена матрица гранулятора и какую роль она выполняет?
Матрица — это металлическая пластина с отверстиями определенного диаметра, через которые под давлением проталкивается сырье, формируя гранулы. От размера и формы отверстий зависит размер готовых гранул. Матрица должна быть изготовлена из прочной и износостойкой стали, чтобы выдерживать нагрузки и не деформироваться при работе. Часто матрица крепится к вращающемуся валу, а ножи обрезают выступающие части, придавая гранулам аккуратную форму.
Какие меры безопасности необходимо соблюдать при сборке и эксплуатации гранулятора?
Во время сборки следует работать в хорошо проветриваемом помещении, использовать защитные очки и перчатки. Электрическая часть должна быть надежно изолирована и заземлена. В эксплуатации нужно избегать попадания посторонних предметов в механизм, а также контролировать температуру двигателя и других элементов, чтобы избежать перегрева. Рекомендуется устанавливать защитные кожухи на движущиеся части и не допускать детей к работе с оборудованием.
Какие материалы можно перерабатывать с помощью самодельного гранулятора?
Гранулятор, собранный своими руками, чаще всего используют для переработки древесных опилок, соломы, лузги, шелухи, а также для подготовки комбикорма из зерна и других сыпучих веществ. Важно, чтобы сырье было достаточно сухим и не содержало крупных посторонних включений, которые могут повредить механизм. Слишком влажные материалы рекомендуется предварительно высушить, иначе гранулы будут некачественными и процесс усложнится.
Какие материалы и инструменты нужны для самостоятельной сборки гранулятора в домашних условиях?
Для изготовления гранулятора потребуется металлический корпус или крепкая основа, электродвигатель подходящей мощности, рабочий вал с прессующими элементами (роликами или матрицей), шкивы и ремни для передачи вращения, а также элементы крепления и регулировки. Важно иметь инструменты для работы с металлом: сварочный аппарат, дрель, болгарку, ключи и отвертки. Электрические компоненты желательно подобрать с учетом предполагаемой нагрузки, чтобы техника работала стабильно и безопасно.
Как правильно настроить рабочий процесс гранулятора, чтобы получить качественные гранулы и избежать поломок оборудования?
Для достижения равномерного и плотного прессования сырья необходимо тщательно отрегулировать зазор между валами или роликами и матрицей, чтобы гранулы получались нужного размера и формы. Следует контролировать скорость вращения и подачу материала, не допуская перегрузок и засоров. Регулярный осмотр и смазка движущихся частей продлят срок службы агрегата. При первых признаках вибраций или странных звуков работу лучше остановить и проверить состояние элементов, чтобы предотвратить серьезные поломки.
