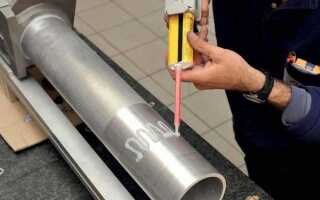

Склеивание металла с металлом – эффективная альтернатива сварке и механическим креплениям при сборке конструкций, где важны точность, чистота исполнения и минимальное тепловое воздействие. Чтобы добиться прочного и долговечного соединения, необходимо учитывать тип металлов, характер нагрузки, а также условия эксплуатации склеиваемого узла.
Выбор клея определяется в первую очередь типом соединяемых металлов. Для стали, алюминия и меди лучше использовать двухкомпонентные эпоксидные клеи с высокой адгезией и устойчивостью к вибрациям. В условиях термической нагрузки подойдут термостойкие модификации на основе полиуретана или силикона. При этом крайне важно очистить и обезжирить поверхности ацетоном или изопропиловым спиртом, иначе прочности не будет даже у самого надёжного клея.
Для повышения сцепления используют механическую обработку поверхности: шлифовку абразивной губкой или наждачной бумагой с зернистостью P120–P180. Это увеличивает площадь контакта клея с металлом и улучшает адгезию. Наносить клей нужно тонким равномерным слоем, избегая пузырей. После соединения деталей важно зафиксировать их в нужном положении на время полимеризации, указанное производителем – от 15 минут до 24 часов в зависимости от состава.
Игнорирование этих этапов часто приводит к отслоению, особенно при динамической нагрузке или перепадах температур. Правильная подготовка поверхности и точное соблюдение инструкции по применению клея критически важны для получения прочного и надёжного металлического соединения.

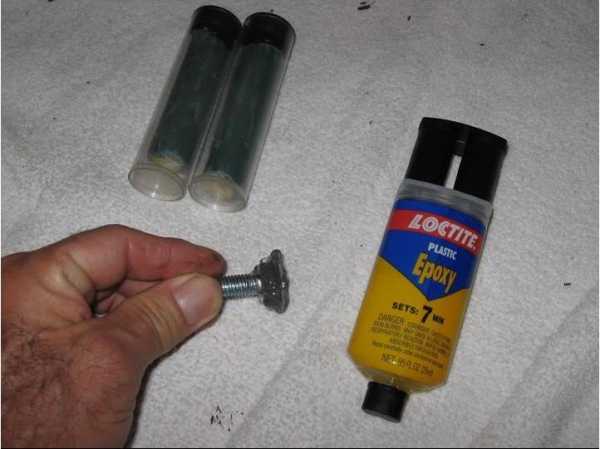

Выбор подходящего клея для склеивания металлов
Эпоксидные клеи обеспечивают наивысшую прочность соединения. Они состоят из смолы и отвердителя, которые смешиваются перед нанесением. Эпоксид подходит для стали, алюминия, меди и латуни. При склеивании необходимо обеспечить плотное прилегание и выдержку не менее 24 часов при температуре 20–25 °C. Для наружных условий выбирайте составы с повышенной устойчивостью к влаге и перепадам температуры.
Акриловые клеи работают быстрее, чем эпоксидные, и допускают небольшие зазоры между поверхностями. Хорошо подходят для алюминия и оцинкованной стали. Они выдерживают вибрации и динамические нагрузки, часто используются в автомобильной и авиационной промышленности. Некоторые разновидности затвердевают без смешивания, активируются при контакте с металлической поверхностью.
Полиуретановые клеи обладают хорошей эластичностью и адгезией к разнородным металлам. Они менее прочные, чем эпоксидные, но устойчивы к ударам и температурным деформациям. Используются для склеивания конструкций, подверженных изгибу и растяжению. Время полной полимеризации – до 48 часов.
Цианоакрилатные клеи обеспечивают быстрое схватывание, но ограничены по прочности и термостойкости. Эффективны для мелких металлических деталей без нагрузки. При работе с нержавеющей сталью и алюминием требуется праймер для повышения адгезии.
Ключевой критерий выбора клея – тип металла, условия эксплуатации и требуемая прочность. Универсальных решений не существует.
Подготовка металлических поверхностей перед склеиванием
Поверхности должны быть полностью очищены от оксидов, масел, ржавчины и других загрязнений. Для этого применяется механическая обработка – шлифовка абразивной шкуркой зернистостью P80–P120 или металлической щёткой. После удаления налётов важно обезжирить металл ацетоном, изопропиловым спиртом или растворителем 646. Категорически не рекомендуется использовать бытовые чистящие средства – они могут оставить плёнку, снижающую адгезию.
После обезжиривания поверхность должна оставаться сухой и чистой – даже малейшие следы влаги или пыли снижают прочность соединения. Если используется эпоксидный клей, рекомендуется слегка зашершавить поверхность, чтобы улучшить механическое сцепление – глубина царапин не более 50 мкм.
Температура металла перед нанесением клея должна быть в пределах от +18 °C до +25 °C. Склеивание при холодных поверхностях (ниже +10 °C) снижает скорость полимеризации и ухудшает прочность соединения. В условиях высокой влажности предварительно прогрейте металл, чтобы избежать конденсации влаги.
Если металл окрашен, краску необходимо удалить полностью до основания – клей не обеспечит прочного соединения с лакокрасочным покрытием. При работе с нержавеющей сталью или алюминием желательно использовать специальные активаторы или праймеры, усиливающие адгезию клеевого состава.
Очистка металла от жира, ржавчины и окислов
Качество склеивания напрямую зависит от подготовки поверхности. Любые загрязнения препятствуют надёжной адгезии клея к металлу. Работу следует проводить в перчатках, чтобы избежать повторного загрязнения.
- Обезжиривание: Использовать изопропиловый спирт, ацетон или уайт-спирит. Нанести средство на безворсовую салфетку, тщательно протереть поверхность до полного удаления жировых следов. Не применять бензин – он оставляет плёнку.
- Удаление ржавчины:
- Механический способ – абразивная шкурка зернистостью от P100 до P240 или металлическая щётка. Работать до получения однородного металлического блеска.
- Химический – ортофосфорная кислота или преобразователи ржавчины. Наносить кистью, выдерживать согласно инструкции, затем смыть водой и просушить.
- Удаление окислов: Для алюминия и меди применяют специальные гели с кислотной основой. После обработки поверхность промывают водой, сушат феном или протирают чистой тканью. Нельзя оставлять даже тонкую плёнку окислов – она мешает сцеплению.
- Финишная подготовка: Перед нанесением клея пройтись мелкой наждачной бумагой (P400–P600) для создания микрошероховатости. Это увеличивает площадь контакта и усиливает адгезию.
После всех этапов поверхность не должна контактировать с влагой или воздухом более 30 минут. При превышении этого времени процедуру очистки следует повторить.
Создание шероховатости для усиления сцепления клея
Для повышения прочности клеевого соединения между металлическими поверхностями необходимо увеличить площадь контакта за счёт микрошероховатости. Гладкий металл затрудняет надёжное сцепление, особенно при использовании эпоксидных и анаэробных составов. Обработка поверхности – обязательный этап перед склеиванием.
Используйте абразив с зернистостью P80–P120. Этого диапазона достаточно, чтобы создать выраженные микронеровности, не повреждая структуру металла. Обработку проводят вручную с наждачной бумагой или с помощью шлифмашинки. После обработки должна исчезнуть глянцевая плёнка – поверхность становится матовой.
Для твёрдых сплавов и нержавеющей стали эффективнее использовать пескоструйную обработку с фракцией 100–200 мкм. Это позволяет равномерно распределить нагрузку при склеивании и исключить зоны с низким адгезионным потенциалом.
После абразивной обработки тщательно удалите металлическую пыль и остатки абразива – сначала продувкой сжатым воздухом, затем обезжириванием (ацетоном или изопропиловым спиртом). Пропуск этой стадии приводит к образованию невидимой плёнки, препятствующей проникновению клея в микропоры.
Избегайте чрезмерной шероховатости: слишком глубокие риски создают напряжения в клеевом шве и могут привести к его разрушению при вибрациях или температурных деформациях. Оптимальный уровень шероховатости – Ra 1,2–3,2 мкм.

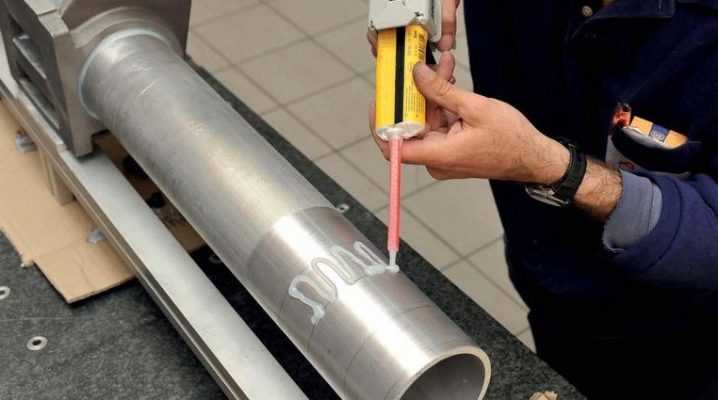

Правильное нанесение клеевого состава на металлические детали
Перед нанесением клея необходимо обеспечить чистоту и шероховатость поверхности. Удалите все загрязнения с помощью изопропилового спирта или ацетона. Жирные участки, остатки масла или коррозии значительно снижают адгезию. После обезжиривания произведите абразивную обработку наждачной бумагой зернистостью P120–P240. Это повысит площадь контакта и улучшит сцепление.
Температура деталей перед склеиванием должна находиться в диапазоне от +18 °C до +25 °C. При более низкой температуре вязкость клея увеличивается, затрудняя равномерное распределение, а при высокой – ускоряется отверждение, что мешает точному позиционированию.
Наносите клей тонким равномерным слоем толщиной от 0,1 до 0,25 мм. Избыток состава снижает прочность за счёт образования внутренних напряжений при отверждении. Оптимальный метод нанесения – зубчатый шпатель или промышленный дозатор, обеспечивающий постоянную толщину слоя.
После нанесения состав должен быть распределён по всей площади контакта без пустот. Для этого рекомендуется легкое прижатие деталей в течение 30–60 секунд с последующей фиксацией в струбцине или пресс-оснастке. Усилие должно быть достаточным для удаления воздушных пузырей, но не чрезмерным, чтобы не вытеснить весь клей из зоны соединения.
Не перемещайте детали после прижатия. Любое смещение нарушает структуру клеевого шва. Время полной полимеризации зависит от типа клея и может составлять от 12 до 48 часов. Температурные условия и влажность при этом должны соответствовать требованиям производителя.
Выдержка и фиксация деталей до полного отверждения
Для обеспечения максимальной прочности соединения металлов важно выдерживать и фиксировать детали в неподвижном положении до полного отверждения клеевого состава или сварного шва. Нарушение этой рекомендации снижает адгезию и может привести к микротрещинам и отслоению.
- Время выдержки: ориентируйтесь на технические данные производителя клея или сварочного материала. Обычно отверждение занимает от 4 до 24 часов при температуре 20–25 °C. Для эпоксидных клеев часто требуется минимум 12 часов для набора основной прочности.
- Температурный режим: стабильная температура без резких колебаний повышает качество сцепления. При возможности поддерживайте 20–25 °C, избегайте сквозняков и влажности свыше 60%.
- Фиксация деталей:
- Используйте струбцины, клинья или специализированные крепежные приспособления, обеспечивающие равномерное давление на всю площадь соединения.
- Давление должно соответствовать рекомендациям клеевого состава: обычно 0,1–0,3 МПа, чтобы не вытеснить клей и не оставить пустот.
- При сварке применяйте прихватки и подкладки для предотвращения смещения и деформаций.
- Контроль за неподвижностью: предотвращайте любые вибрации и механические воздействия на время выдержки. Даже незначительные сдвиги нарушают формирование прочного химического или металлоконструкционного соединения.
- Промежуточные проверки: в случае длительного отверждения периодически проверяйте состояние фиксации и, при необходимости, корректируйте положение деталей.
Соблюдение этих условий обеспечивает равномерное распределение нагрузки и максимальное сцепление металлов, гарантируя долговечность и надежность соединения.
Учет температуры и влажности при склеивании металлов
Оптимальная температура для склеивания металлов находится в диапазоне от +15 °C до +25 °C. При более низких температурах полимеризация клея замедляется, ухудшается адгезия, увеличивается время отверждения. При температурах выше +30 °C ускоряется химическая реакция, что может привести к образованию внутренних напряжений и снижению прочности соединения.
Влажность воздуха должна находиться в пределах 40–60%. Повышенная влажность (более 70%) способствует конденсации влаги на металлической поверхности, что снижает сцепление клеевого состава с металлом. Низкая влажность (ниже 30%) увеличивает риск образования воздушных пузырей в клеевом шве, что снижает его прочность и долговечность.
Перед нанесением клея металлические поверхности следует тщательно высушить и очистить от конденсата и масел. Для стабильного результата рекомендуется проводить склеивание в контролируемых условиях с использованием осушителей или климатических камер, особенно при работе с высокочувствительными эпоксидными или полиуретановыми составами.
Температурный режим в процессе отверждения клея должен поддерживаться постоянным, с допуском не более ±2 °C, чтобы избежать микродеформаций и расслоений. При необходимости можно применять подогрев склеиваемых деталей до 40–50 °C для улучшения проникновения клея в микротрещины и поры поверхности металла.
Проверка прочности склеенного соединения и устранение ошибок
Для оценки прочности клеевого соединения металлов применяют метод механического растяжения или сдвига с использованием динамометра. Минимально допустимая прочность зависит от типа металла и клея, но обычно должна превышать 15 МПа. При отсутствии специального оборудования можно провести тест с постепенным увеличением нагрузки на соединение до разрушения.
Визуальный контроль обязателен сразу после затвердевания клея. Отсутствие пузырей, трещин, непросохших участков и загрязнений указывает на качественную подготовку поверхности. Наличие масляных пятен или коррозии снижает адгезию до 40%.
Устранение дефектов начинается с удаления старого клеевого слоя механическим способом и повторной обработки поверхности абразивом с зернистостью не мельче P320. Для увеличения адгезии используют фосфатирование или анодирование в зависимости от металла.
Ошибка неправильного соотношения компонентов клея приводит к неполной полимеризации. Рекомендуется тщательно соблюдать пропорции и использовать миксер для равномерного смешивания.
При обнаружении отслоений или растрескивания, соединение необходимо полностью демонтировать и повторно обработать поверхности. Повторное нанесение клея возможно только при соблюдении строгой очистки и обезжиривания.
Контроль влажности и температуры во время склеивания не ниже 20°C и влажности воздуха не более 60% увеличивает долговечность сцепления на 25%. Низкие температуры замедляют отверждение и снижают прочность.
Вопрос-ответ:
Какие типы клея подходят для прочного соединения металла с металлом?
Для надёжного склеивания металла с металлом лучше использовать специальные эпоксидные клеи или двухкомпонентные клеевые составы. Они обеспечивают хорошую адгезию и выдерживают значительные нагрузки. Также существуют промышленные клеи на основе полиуретана и цианакрилата, но их прочность и устойчивость к внешним воздействиям ниже, чем у эпоксидных. При выборе клея важно учитывать условия эксплуатации, например, влажность, температуру и наличие вибраций.
Как правильно подготовить поверхности металла перед склеиванием?
Перед нанесением клея поверхности необходимо тщательно очистить от грязи, масла и ржавчины. Для этого можно использовать обезжириватель или спирт. После очистки желательно слегка обработать металл шлифовальной бумагой или металлической щёткой, чтобы увеличить площадь сцепления. Чем ровнее и чище будут поверхности, тем надёжнее получится соединение. Важно, чтобы обе склеиваемые детали были сухими перед нанесением клея.
Какие механические нагрузки выдерживают клеевые соединения металла?
Прочность клеевого соединения зависит от выбранного клея и качества подготовки поверхностей. Эпоксидные клеи способны выдерживать нагрузки на сдвиг и растяжение, сопоставимые с прочностью самих металлов, особенно если клеевой слой тонкий и равномерный. Однако для особо нагруженных конструкций или ответственных деталей рекомендуется дополнительно использовать механические крепления, так как клей может быть чувствителен к ударным нагрузкам или вибрациям.
Можно ли клеить разные виды металлов между собой, например, алюминий и сталь?
Да, склеивание различных металлов, таких как алюминий и сталь, возможно. Главное — тщательно подготовить поверхности и подобрать подходящий клей. Эпоксидные клеи универсальны и хорошо сцепляются с разными металлами. При этом стоит помнить, что металлы имеют разные коэффициенты теплового расширения, поэтому в условиях больших перепадов температуры соединение может подвергаться дополнительным напряжениям и риску повреждения.
Как долго сохнет клей для металла и когда можно нагружать соединение?
Время полного отверждения клея зависит от его состава и температуры окружающей среды. Обычно эпоксидные клеи достигают начальной прочности через 30–60 минут, но полностью затвердевают за 12–24 часа. Для максимальной прочности рекомендуется не подвергать соединение нагрузкам минимум сутки. При низких температурах процесс отверждения замедляется, а при высокой — ускоряется. В инструкции к клею обычно указывается оптимальное время затвердевания и условия применения.
Загрузка...
