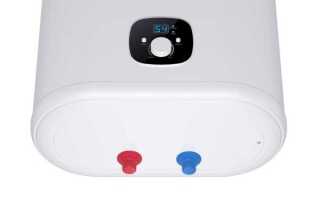

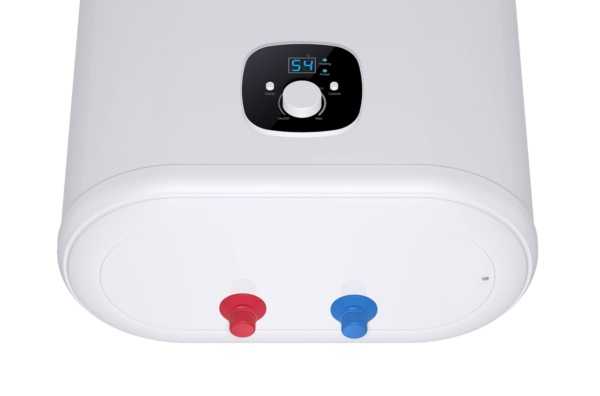

Водонагреватель СИМАТ объемом 70 литров относится к накопительным моделям с вертикальным монтажом и верхней подводкой воды. Корпус выполнен из эмалированной стали, нагрев осуществляется с помощью ТЭНа мощностью 1,5–2 кВт. Для корректного технического обслуживания или замены внутренних компонентов потребуется частичный или полный демонтаж устройства.
Разбор водонагревателя СИМАТ 70 литров необходим при признаках утечки, снижении эффективности нагрева или появлении посторонних шумов. Перед началом работ важно отключить прибор от сети, перекрыть подачу холодной воды и полностью слить оставшуюся воду через дренажный клапан. Несоблюдение этих условий увеличивает риск короткого замыкания и механических повреждений.
Для демонтажа корпуса потребуется крестовая отвертка, торцевой ключ на 13 мм, силиконовый герметик и мультиметр для проверки электрических цепей. Рекомендуется фиксировать порядок снятия элементов: декоративные панели, защитная крышка, термостат, ТЭН, анод. Особое внимание уделите магниевому аноду – при значительном износе он теряет защитные свойства и способствует коррозии бака.
Чистка внутренней поверхности и осмотр фланца позволяют предотвратить отложения накипи, сохранить энергоэффективность устройства и продлить срок службы нагревательного элемента. После сборки необходимо проверить герметичность соединений и корректную работу термостата при первом запуске.
Подготовка инструмента и отключение водонагревателя от сети
Перед началом разбора водонагревателя СИМАТ 70 литров необходимо подготовить следующие инструменты:
1. Отвёртка с крестообразным шлицем – для снятия защитной крышки и клеммной колодки.
2. Индикаторная отвёртка – для проверки отсутствия напряжения на контактах.
3. Гаечный ключ 10 мм – используется для отсоединения элементов крепления бака и фланца ТЭНа.
4. Ёмкость не менее 10 литров – для сбора воды при сливе через дренажное отверстие.
5. Тряпка или ветошь – для устранения случайных подтеков воды при демонтаже.
После подготовки инструмента выполните полное отключение водонагревателя:
1. Обесточьте устройство – отключите автомат на распределительном щитке, к которому подключён водонагреватель.
2. Проверьте отсутствие напряжения – с помощью индикаторной отвёртки убедитесь, что на проводах питания нет напряжения.
3. Открутите винты крышки – снимите пластиковую защитную панель на нижней части корпуса.
4. Отсоедините провода – аккуратно ослабьте клеммы питания на термостате и ТЭНе, запомнив их расположение для обратной сборки.
После отключения от сети убедитесь, что устройство полностью обесточено и провода заизолированы или отведены в сторону.
Слив воды из бака через предохранительный клапан
Перед сливом отключите водонагреватель СИМАТ 70 от электросети и дождитесь полного остывания воды. Перекройте подачу холодной воды на входе в бак. Это предотвратит попадание новой воды при открытии клапана.
Предохранительный клапан расположен на трубе подачи холодной воды, обычно в нижней части корпуса. Клапан имеет пластиковую ручку или металлический рычаг. Подставьте емкость объемом не менее 10 литров под сливное отверстие клапана.
Откройте горячий кран в ближайшей водоразборной точке, чтобы устранить вакуум в системе. Плавно приподнимите рычаг клапана или поверните ручку в позицию слива. Начнется стекание воды – сначала под давлением, затем самотеком.
При слабом потоке для ускорения слива открутите гибкий шланг на входе холодной воды или полностью откройте запорный вентиль на выходе горячей воды, если конструкция позволяет. Следите, чтобы бак опорожнялся равномерно, без воздушных пробок.
По завершении слива закройте клапан, установите все соединения на место и проверьте герметичность. При повторной сборке убедитесь, что в систему не попал воздух – для этого откройте оба вентиля и дождитесь устойчивого потока из крана.
Снятие крышки корпуса и отсоединение панели управления
Перед началом убедитесь, что водонагреватель отключён от сети 220 В и слит. Инструменты: крестовая отвёртка, тонкая плоская отвёртка.
- Снимите нижнюю декоративную заглушку. Подденьте плоской отвёрткой с одной стороны, потяните вниз и отведите в сторону.
- Открутите два крепёжных винта, расположенных с нижней стороны корпуса по краям крышки. Используйте крестовую отвёртку.
- Осторожно потяните крышку вниз и на себя. Крышка фиксируется пластиковыми защёлками – избегайте рывков, чтобы не повредить крепления.
- После снятия крышки получите доступ к панели управления. Перед отсоединением зафиксируйте положение всех разъёмов: сделайте фото или подпишите провода.
- Отключите разъёмы питания и сигнальные провода от панели управления. Они могут быть с защёлками – нажмите фиксатор и аккуратно извлеките разъём.
- Если панель управления крепится отдельно, открутите дополнительные винты. Извлеките панель из посадочного места, избегая натяжения проводов.
После демонтажа крышки и панели возможен доступ к термостату, ТЭНу и другим элементам. Работы следует проводить только на полностью остывшем устройстве.

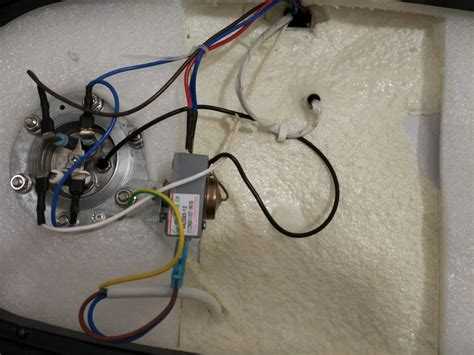

Отключение проводки и маркировка контактов
Перед началом отсоединения проводов от СИМАТ 70 необходимо полностью обесточить устройство, отключив автомат на распределительном щите. Проверка отсутствия напряжения проводится мультиметром: на клеммах питания должно быть 0 В.
Открыв крышку клеммной коробки, фиксируй положение каждого провода. Используй маркер и изоленту для маркировки: пронумеруй фазу (L), ноль (N) и заземление (PE). Например: L1, N1, PE1. Если внутри блока несколько кабелей, отметь их принадлежность к элементам: термостату, нагревательному элементу, датчику температуры. Это исключит путаницу при сборке.
Провода отсоединяются только после ослабления винтов на клеммах отвёрткой с диэлектрической ручкой. Не допускается выдёргивание кабелей – это может повредить контакты. Если клеммы окислены, аккуратно зачисти их мелкой наждачной бумагой.
Все отсоединённые концы заизолируй, чтобы исключить случайное замыкание. Храни маркированные провода в порядке, соответствующем их расположению внутри водонагревателя, желательно в пронумерованных пакетах или подписанных жгутах.

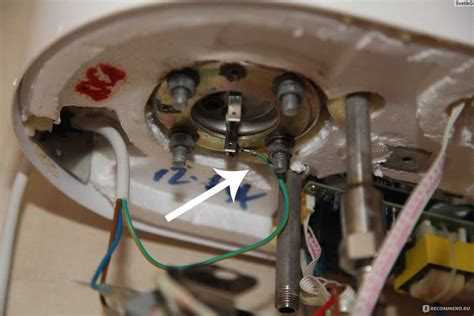

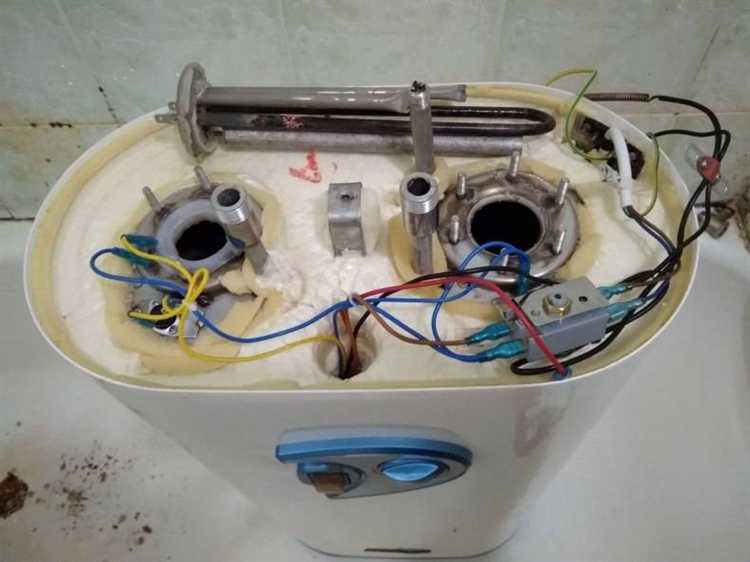

Извлечение ТЭНа и магниевого анода
Отключите бойлер от электросети и перекройте подачу воды. Слейте воду через сливной патрубок, открыв клапан сброса давления. Убедитесь, что бак полностью опустошён, чтобы исключить протекание при демонтаже фланца.
Открутите все болты крепления фланца, расположенного в нижней части водонагревателя. Обычно используется шестигранный ключ или головка на 10 мм. Снимите фланец, слегка покачивая, чтобы не повредить уплотнительное кольцо. Извлеките его строго вертикально, чтобы не повредить горловину бака.
ТЭН закреплён на фланце, рядом установлен магниевый анод. Аккуратно отсоедините провода питания от ТЭНа, предварительно сфотографировав схему подключения для обратной сборки. Прикипевшие контакты можно обработать средством WD-40 и осторожно расшатать.
Магниевый анод выкручивается гаечным ключом – чаще всего это резьба М6 или М8. При демонтаже обратите внимание на степень разрушения стержня: если осталась менее 30% от первоначального диаметра, требуется замена. ТЭН извлекается вместе с фланцем. При наличии накипи погрузите его в раствор лимонной кислоты (100 г на 1 л воды) на 2–4 часа, затем очистите щёткой из нержавейки.
Проверьте уплотнительное кольцо. Изношенное или деформированное уплотнение обязательно замените, иначе герметичность будет нарушена при повторной установке. Очистите посадочную кромку бака от налёта и коррозии перед обратной сборкой.
Очистка бака от накипи и осадка
После снятия крышки и отсоединения ТЭНа, обеспечьте доступ к внутренней поверхности бака. Обязательно слейте остатки воды через дренажное отверстие, предварительно открыв предохранительный клапан для сброса давления.
Накипь удаляется механическим способом. Используйте пластиковый или деревянный шпатель, чтобы избежать повреждения эмали. Остатки осадка смойте струёй тёплой воды. Не допускается применение абразивов и металлических щёток – они разрушают защитное покрытие и ускоряют коррозию.
Для растворения плотных отложений используйте раствор лимонной кислоты: 100 г на 2 литра горячей воды. Залейте его внутрь бака через верхнее отверстие, оставьте на 30–60 минут, затем тщательно промойте чистой водой до полного удаления следов кислоты. Следите, чтобы раствор не контактировал с электрическими контактами и прокладками.
Проверьте состояние стенок: при наличии ржавчины обработайте участок антикоррозионным составом, предназначенным для эмалированных поверхностей. Убедитесь, что на дне не осталось осадка перед установкой ТЭНа. Остаточные кристаллы соли могут вызвать перегрев нагревательного элемента.
Проверка состояния уплотнителей и фланца
После снятия крышки корпуса водонагревателя и отключения ТЭНа, обеспечьте полный доступ к фланцу. Очистите прилегающую область от накипи и остатков герметика, используя пластиковый скребок и безворсовую салфетку, смоченную в изопропиловом спирте.
Осмотрите уплотнительное кольцо: если оно деформировано, растрескалось, потеряло эластичность или имеет следы перегрева (потемнение, стекловидный блеск), оно подлежит замене. Рекомендуется использовать термостойкие силиконовые уплотнители с температурным диапазоном не ниже +180°C.
Фланец проверьте на наличие коррозии: ржавчина, особенно в местах прилегания уплотнителя, нарушает герметичность. Если коррозия поверхностная, зачистите фланец мелкой наждачной бумагой (зернистость P400–P600) и обработайте антикоррозийной пастой. При наличии глубоких раковин или деформации фланца необходима его замена.
Проверьте прилегание уплотнителя к фланцу и корпусу бака всухую, до окончательной сборки. Уплотнительное кольцо должно равномерно прилегать по всему контуру без перекосов и зазоров. Перед установкой нанесите тонкий слой силиконовой смазки для облегчения монтажа и улучшения герметизации.
Фиксацию фланца производите крест-накрест с моментом затяжки 5–6 Н·м, избегая чрезмерного давления, которое может повредить резьбу или деформировать уплотнитель.
Сборка водонагревателя и проверка на герметичность
Перед началом сборки убедитесь, что все элементы полностью очищены от накипи, герметик старого слоя удалён, прокладки не имеют трещин или деформаций. Используйте только оригинальные уплотнители или эквиваленты из EPDM или силикона, устойчивые к высоким температурам и давлению.
- Установите магниевый анод в предусмотренное отверстие. Затягивать – только вручную, без чрезмерных усилий, чтобы не повредить резьбу или бак.
- Закрепите ТЭН с фланцем, равномерно затягивая болты крест-накрест. Используйте термостойкий герметик (не силиконовый) по краю фланца, если заводская прокладка отсутствует или изношена.
- Подсоедините датчики температуры и защитный термостат, убедившись в плотном контакте с корпусом бака. Не допускается контакт термодатчиков с воздухом – только с металлической поверхностью.
- Соберите нижнюю крышку, подключите провода строго по схеме, указанной на корпусе или в паспорте устройства. Заземление обязательно.
- Установите крышку с электроникой, плотно зафиксировав все защёлки и винты. Проверьте герметичность ввода кабеля питания – при необходимости замените сальник.
Для проверки герметичности:
- Закройте кран горячей воды на смесителе, подайте холодную воду в бак. Давление в системе должно быть не менее 2 атмосфер.
- Осмотрите соединения: под фланцем ТЭНа, накидных гайках, предохранительном клапане. Следов влаги быть не должно.
- Оставьте водонагреватель под давлением на 15–20 минут. Любое запотевание или капли указывают на необходимость подтяжки соединений либо замены уплотнителей.
- После успешной проверки – только тогда подключайте питание и включайте устройство на нагрев.
Не допускайте включения ТЭНа без воды – это приведёт к его выходу из строя за секунды. Первичная проверка герметичности – критичный этап, пренебрежение которым ведёт к повреждению как самого водонагревателя, так и окружающей отделки.
Вопрос-ответ:
Какие инструменты понадобятся для разборки водонагревателя СИМАТ на 70 литров?
Для разборки водонагревателя СИМАТ 70 л потребуются: крестовая отвертка, рожковые ключи (обычно на 13 и 17 мм), шестигранный ключ (если есть декоративные заглушки), емкость для слива воды, ветошь, а также перчатки. Желательно также иметь тестер для проверки нагревательного элемента и термостата. Перед началом работы обязательно отключите прибор от электросети и перекройте подачу воды.
Как слить воду из бака перед разборкой?
Чтобы слить воду, сначала перекройте кран подачи холодной воды. Затем откройте кран горячей воды в смесителе, чтобы сбросить давление. На входе в водонагреватель открутите сливной штуцер или шланг (если он предусмотрен конструкцией) и подставьте ведро. Если сливной штуцер отсутствует, придется отсоединять подводку и аккуратно наклонять прибор. Учтите, что вода может быть горячей и выходить с остаточным давлением, поэтому действуйте осторожно.
Какие элементы чаще всего требуют замены при обслуживании этого водонагревателя?
Наиболее часто выходят из строя ТЭН (нагревательный элемент) и магниевый анод. ТЭН может покрываться накипью, что снижает его теплоотдачу, а со временем он перегорает. Магниевый анод предназначен для защиты бака от коррозии и со временем полностью растворяется — его стоит проверять хотя бы раз в год. Также стоит обратить внимание на термостат — при его неисправности водонагреватель может перегревать воду или не включаться вовсе.
Можно ли разобрать водонагреватель СИМАТ самостоятельно, без вызова мастера?
Если у вас есть базовые навыки обращения с инструментами и понимание принципа работы бытовых электроприборов, вы вполне можете выполнить разборку самостоятельно. Важно строго соблюдать технику безопасности: отключить питание, слить воду, действовать аккуратно с электропроводкой. Также полезно фотографировать этапы разборки — это поможет при обратной сборке. Однако, если вы не уверены в своих действиях, лучше обратиться к специалисту, чтобы избежать повреждения устройства или риска поражения током.
