При работе с арматурой, сетками или другими металлическими конструкциями часто требуется быстро и надёжно связывать элементы проволокой. Заводские хомутатели стоят дорого, а при редком использовании покупка не оправдана. Сделать простой, но функциональный инструмент можно из деталей, которые легко найти в гараже или разобрать из старого оборудования.
Оптимальная основа – металлический стержень длиной около 15 см и диаметром 6–8 мм. Подойдёт гвоздь от 150 мм или обрезок арматуры. Один конец затачивается под крючок при помощи болгарки. Крючок необходим для захвата витков проволоки и их скручивания. Второй конец лучше снабдить ручкой – её удобно вырезать из деревянной ветки или использовать старую пластиковую ручку от отвертки. Крепление – через посадку на клей и фиксацию шурупом сбоку.
Для механизации можно использовать шуруповёрт. В этом случае крючок сгибается под углом 90 градусов и вставляется в патрон. Проволока захватывается вручную, после чего включается низкая скорость вращения. Такой способ особенно полезен при большом объёме работ. Проволока должна быть мягкой – оптимально использовать отожжённую стальную диаметром 1,2–1,6 мм.
Самодельный хомутатель позволяет сэкономить до 90% времени по сравнению со скручиванием пассатижами. Его простая конструкция даёт возможность адаптировать инструмент под собственные задачи, изменяя длину стержня, форму крючка или тип ручки. Основное требование – надёжная фиксация и удобство захвата при работе.

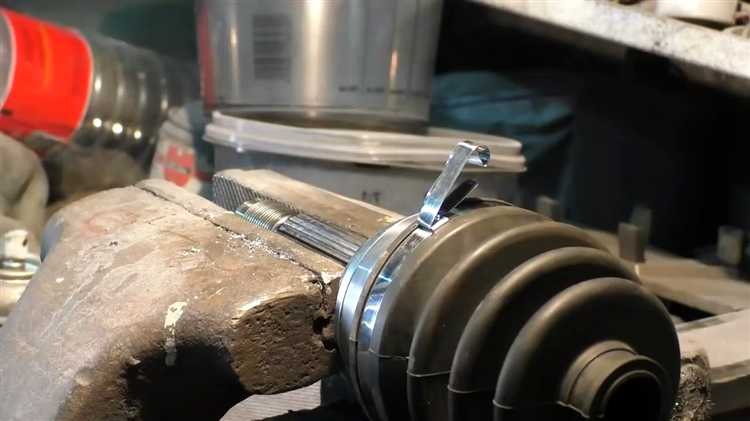

Выбор подходящих материалов для конструкции хомутателя
Для изготовления самодельного хомутателя потребуется минимальный набор материалов, которые можно найти в гараже или разобрать со старых механизмов. Основной элемент – корпус. Подойдёт стальная пластина толщиной от 3 до 5 мм. Металл должен выдерживать нагрузку на сжатие, не деформироваться при скручивании проволоки. Оптимальная длина пластины – 120–150 мм, ширина – около 40 мм.
Ручка хомутателя – важный элемент, обеспечивающий рычажную передачу усилия. Можно использовать деревянную или металлическую трубку длиной 100–120 мм. Если применяется дерево, выбирается твёрдая порода – берёза, бук. Для металлической ручки подойдёт отрезок трубы диаметром 15–20 мм.
Для вращающегося элемента применяется болт М8 или М10 с гладкой шейкой и резьбой длиной не менее 40 мм. Он устанавливается через втулку или подшипник, обеспечивающий свободное вращение. Подшипник можно снять с роликовых коньков, старой тележки или аналогичного устройства.
Захватывающий механизм изготавливается из двух стальных гвоздей диаметром 3–4 мм или обрезков арматуры. Они затачиваются под углом и фиксируются параллельно с зазором 1–1,5 мм, обеспечивая надёжное удержание проволоки.
Для фиксации деталей применяются гайки, шайбы, шплинты или сварка – в зависимости от доступных инструментов. При отсутствии сварки соединения выполняются стяжными хомутами или болтовыми парами. Смазка трущихся деталей (солидол, литол) обязательна для долговечной работы.

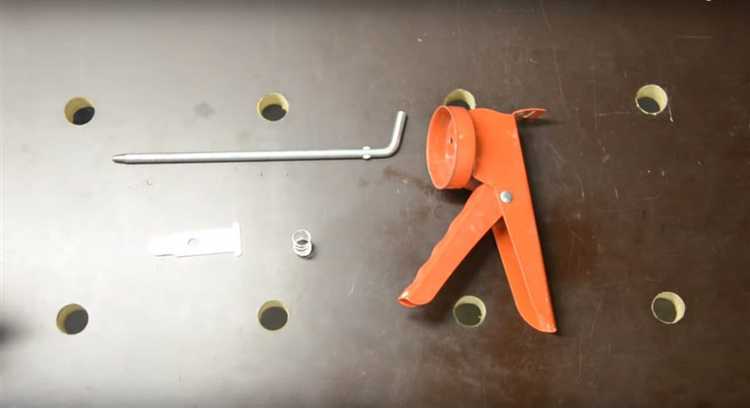

Определение размеров и формы зажимного механизма
Ширина зажимной части должна соответствовать диаметру используемой проволоки с запасом не более 0,5 мм. Для проволоки 1,5 мм оптимальна рабочая щель 1,7–2 мм. Это обеспечит удержание без деформации.
Глубина зажимного окна варьируется в зависимости от длины скрутки. При стандартной длине в 25–30 мм достаточно глубины 10–12 мм. При меньших значениях возможно выскальзывание витков при вращении.
Углы внутренней поверхности зажима должны быть скруглены с радиусом 0,5–1 мм для предотвращения надлома проволоки. Прямые углы недопустимы, особенно при работе с оцинкованной сталью.
Желательно использовать V-образную форму губок с углом раскрытия 60–70° – это обеспечивает центровку проволоки и равномерное усилие при сжатии. Прямые губки хуже фиксируют проволоку, особенно мягкую.
Рабочая длина подвижного элемента зажима – 25–35 мм. Меньшие значения снижают прижимное усилие, большие – усложняют конструкцию. Толщина подвижной части не менее 3 мм при использовании конструкционной стали.
Если применяется пружинный прижим, ход пружины должен составлять 4–6 мм при усилии не менее 15 Н. Это позволит компенсировать разницу в диаметрах проволоки без снижения удержания.

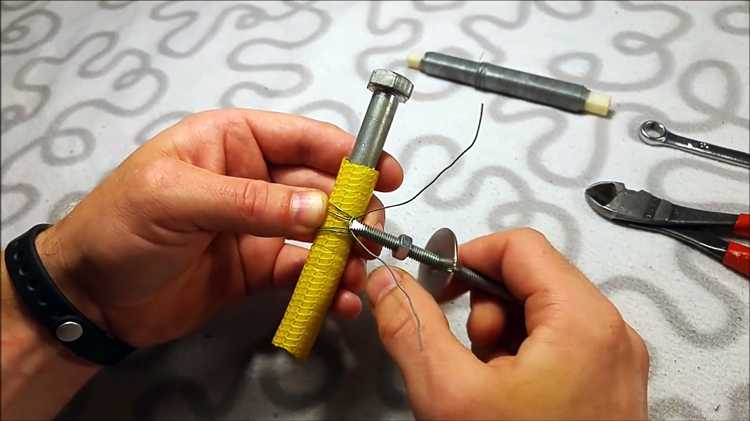

Сборка корпуса хомутателя из металлического профиля или дерева
Для каркаса подойдёт прямоугольный металлический профиль 20×20 мм или брус сечением не менее 40×40 мм. Длина основной рамы – 300–350 мм, ширина – 120–150 мм. Высота зависит от конструкции прижимного механизма, но обычно не превышает 100 мм.
Металлические элементы свариваются в замкнутый прямоугольник. В точках соединения важно следить за прямыми углами. Перед сваркой желательно прихватить углы струбцинами. При использовании дерева соединения выполняются на саморезы с предварительным сверлением и клеевым усилением.
На одной из длинных сторон корпуса необходимо закрепить направляющие под ось вращения. Для профиля подойдёт отрезок трубки внутренним диаметром 8–10 мм, приваренный к внутренней стороне боковины. В деревянной конструкции – отверстие, усиленное металлической втулкой или подшипником скольжения.
Противоположная сторона корпуса должна предусматривать крепление для ограничителя проволоки – металлической пластины или деревянного упора. Он должен быть жёстко зафиксирован и выдерживать давление при натяжении проволоки.
Нижняя часть каркаса требует устойчивой опоры. В металлическом варианте – две поперечины, приваренные под углом 90° к основанию. В деревянном – поперечные ножки, прикрученные шурупами. Для крепления устройства к рабочему столу предусмотрите отверстия под струбцины или скобы.
Если планируется мобильное использование, корпус можно оснастить съёмной ручкой и складными опорами. Вес конструкции должен обеспечивать устойчивость, но не затруднять транспортировку. Оптимальный вес – от 2 до 5 кг в зависимости от материала.

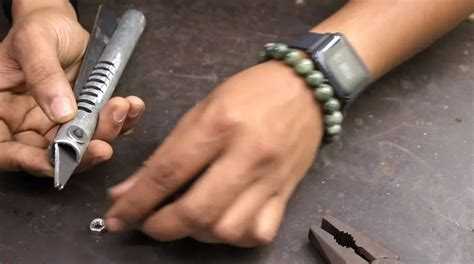

Изготовление вращающейся ручки для натяжения проволоки
Для изготовления ручки потребуется стальной пруток диаметром 6–8 мм и длиной около 100 мм, два подшипника с внутренним диаметром, соответствующим прутку, а также кусок трубки длиной 120–130 мм с внутренним диаметром чуть больше диаметра подшипников.
Пруток необходимо изогнуть под прямым углом на расстоянии 20 мм от одного конца – это будет упорная часть ручки. Свободный конец прутка должен остаться прямым, чтобы обеспечить вращение в оси.
В трубку последовательно запрессовываются оба подшипника, между ними желательно оставить зазор 5–7 мм для свободного хода. Подшипники фиксируются в трубке с помощью точечной сварки или стопорных колец, если на внутренней поверхности трубки предусмотрены проточки.
Пруток вставляется в подшипники так, чтобы изогнутая часть выступала с одной стороны трубки. На другом конце, выходящем за пределы подшипников, устанавливается ограничительное кольцо или шайба, препятствующая осевому смещению.
При вращении ручки пруток должен свободно прокручиваться в подшипниках. Проверить это можно вручную, без нагрузки. При необходимости подшипники смазываются техническим вазелином или литолом.
Готовая ручка вставляется в корпус хомутателя с возможностью осевого движения и блокировки, что позволяет дозировать усилие натяжения проволоки.

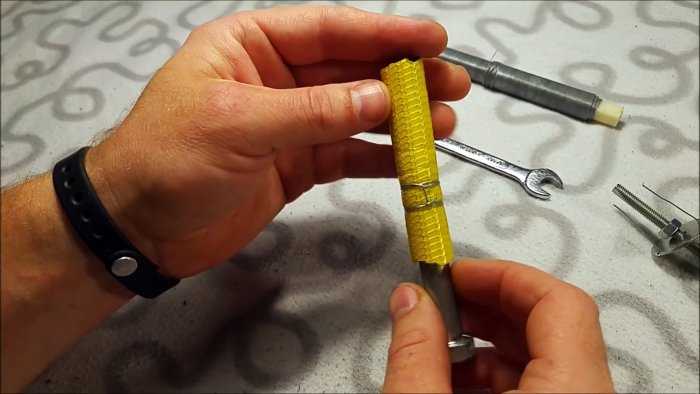

Фиксация и резка проволоки при помощи самодельного механизма
Для надёжной фиксации проволоки в хомутателе можно использовать две прижимные пластинки из стали толщиной 2–3 мм. Их размещают параллельно друг другу на расстоянии, чуть превышающем диаметр проволоки. Сжатие обеспечивается винтовым зажимом или пружиной средней жёсткости.
- Винтовой прижим: болт М6 с барашковой гайкой, установленный через резьбовое отверстие в одной из пластин. Позволяет регулировать силу зажима.
- Пружинный прижим: отрезок пружины от автомобильного карбюратора. Обеспечивает автоматическую подачу давления без регулировки.
Для резки применяется рычажный механизм с неподвижным упором и подвижным ножом:
- Нож из закалённой стали толщиной 4 мм. Заточка под углом 30–35° с одной стороны.
- Рычаг длиной 150–200 мм, изготовленный из алюминиевого профиля или стального прутка диаметром 10 мм.
- Ось вращения – винт М8 с гайкой и двумя шайбами. Желательно использовать самоконтрящуюся гайку для предотвращения ослабления.
- Упор – уголок 25×25 мм, приваренный или прикрученный к основанию устройства.
Для повышения точности среза рекомендуется зафиксировать ограничитель длины проволоки. Подойдёт металлический штифт, ввернутый в корпус устройства на нужной дистанции от ножа.
Оптимальная длина реза для хомутов – 120–150 мм, в зависимости от диаметра обжимаемого объекта. Контроль длины упрощает серийное изготовление заготовок.
Проверка работы хомутателя на различных типах проволоки
Для тестирования эффективности самодельного хомутателя выбраны проволоки разного диаметра и состава: стальная оцинкованная 1,5 мм, медная 1,2 мм и алюминиевая 2 мм. Стальная проволока показала надежное закрепление при усилии затяжки около 15 кг, без деформации инструмента и с равномерным натяжением хомута.
Медная проволока, благодаря своей мягкости, потребовала меньшего усилия – около 10 кг. Важно не перетянуть, чтобы не повредить проволоку. Хомут держится плотно, но без заметных повреждений. При работе с алюминиевой проволокой отмечена необходимость более аккуратного захвата из-за склонности к сжатию и изгибу при превышении усилия выше 12 кг.
Рекомендации: для каждого типа проволоки следует подбирать оптимальное усилие затяжки и контролировать натяжение визуально и тактильно. Для тонкой и мягкой проволоки полезно использовать ограничитель усилия на рукоятках, а для более жесткой – проверять фиксацию после нескольких циклов работы.
Проверка на усталостную прочность показала, что хомутатель сохраняет работоспособность после 50 циклов с проволокой до 2 мм включительно. При толщине проволоки свыше 2 мм рекомендуется усиление конструкции ручек или смена материалов, чтобы избежать износа.
Вопрос-ответ:
Какие материалы подойдут для изготовления хомутателя для проволоки своими руками?
Для создания такого устройства обычно используют прочную проволоку средней толщины, деревянные или металлические детали, а также простые инструменты, которые найдутся в домашней мастерской. Например, можно взять деревянную дощечку для основы, пару гвоздей или шурупов для крепления, а также старые ручки от инструментов, которые станут рычагами. Важно, чтобы материалы были крепкими и выдерживали усилие при скручивании проволоки.
Как правильно собрать хомутатель, чтобы он работал без поломок?
Основной момент — крепко закрепить все детали и обеспечить свободное вращение движущихся частей. Если основание деревянное, его нужно тщательно обработать, чтобы не было зазубрин или сколов, способных повредить проволоку. Рычаги или рукоятки следует установить так, чтобы они легко вращались и не шатались. Нагрузка должна распределяться равномерно, поэтому соединения важно крепить с помощью шурупов или гвоздей, а не клея. Регулярная проверка и подтяжка крепежа помогут избежать неисправностей.
Можно ли использовать такой хомутатель для разных типов проволоки, например, для алюминиевой и стальной?
Да, устройство можно адаптировать для проволоки разного типа, но при этом нужно учитывать особенности каждого материала. Стальная проволока обычно жестче и требует больше усилий для скручивания, поэтому хомутатель должен быть достаточно прочным и устойчивым. Алюминиевая проволока мягче, и для нее можно сделать устройство чуть проще, чтобы не повредить поверхность проволоки. Важно подбирать толщину и длину рычагов, а также плотность фиксации, чтобы не сорвать резьбу или не деформировать проволоку.
Как улучшить комфорт работы с самодельным хомутателем?
Для удобства стоит добавить рукоятки из мягкого материала, например, обмотать ручки лентой или поролоном. Это уменьшит нагрузку на руки и снизит вероятность мозолей при длительной работе. Также можно сделать основание устройства повыше или с креплением к столу, чтобы не приходилось сильно наклоняться. Если предполагается частое использование, полезно предусмотреть механизм, который облегчает зажим проволоки — например, пружину или фиксатор.
Какие ошибки чаще всего допускают при изготовлении хомутателя из подручных материалов?
Часто встречается недостаточная прочность креплений, из-за чего детали быстро расшатываются и ломаются. Еще одна ошибка — использование слишком тонких или хрупких материалов, которые не выдерживают нагрузки и трескаются при работе. Неправильная длина рычагов может привести к излишним усилиям или затруднениям при скручивании проволоки. Также иногда забывают обработать деревянные поверхности, что приводит к занозам и повреждению проволоки. Проверка всех элементов перед использованием поможет избежать этих проблем.
Какие материалы подходят для изготовления хомутателя для проволоки своими руками?
Для создания самодельного хомутателя можно использовать различные подручные материалы, которые легко найти дома или в мастерской. Чаще всего берут деревянные бруски или плотный пластик для основы, металлические шпильки или гвозди для фиксации проволоки, а также винты с ручками или старые ручки от инструментов для удобства вращения. Проволока для обмотки обычно используется тонкая и прочная, например, из меди или стали. Главное — чтобы материалы были достаточно прочными, чтобы выдержать нагрузку при скручивании, и при этом не повреждали проволоку.
