Как собрать точилку для карандашей механическую

Механическая точилка обеспечивает стабильную заточку без риска поломки грифеля и не требует электричества. Самостоятельная сборка позволяет адаптировать конструкцию под конкретные нужды: диаметр карандаша, желаемую форму и длину заточки, тип корпуса. Основу устройства составляют режущий механизм, корпус, привод и крепление для фиксации карандаша.

Режущий механизм – ключевой элемент. Оптимальное решение – использование цилиндрических ножей с винтовым профилем, как в точилках типа «Helical». Они равномерно снимают стружку и обеспечивают конусообразную заточку. Для их изготовления подходит закалённая углеродистая сталь с твердостью не ниже HRC 60. Можно использовать лезвия от старых промышленных точилок или заказать готовые на токарном производстве по индивидуальным размерам.

Корпус лучше изготавливать из алюминия или акрилового стекла толщиной от 5 мм. Эти материалы легко обрабатываются и устойчивы к деформации. Внутреннюю часть рекомендуется оснастить направляющими втулками из бронзы или ПТФЭ, чтобы минимизировать трение между движущимися элементами. Все соединения фиксируются винтами М3 или М4 с резьбовыми вставками или латунными втулками.

Привод может быть ручным – с поворотной рукояткой и шестерёнчатым редуктором. Подойдут стандартные пластиковые шестерни модулем 0.5 или 0.8, например, от детских конструкторов. Вал привода крепится к ножевому блоку через промежуточную муфту с компенсатором люфта.

Крепление карандаша реализуется через подпружиненный зажим, который фиксирует его без деформации. Важно правильно рассчитать усилие пружины – порядка 1.5–2 Н, чтобы избежать скольжения и перекоса при вращении. Резиновая прокладка внутри зажима уменьшает риск повреждения корпуса карандаша.

Такой подход позволяет собрать высокоточную точилку с плавным ходом и длительным сроком службы. Все детали доступны в продаже или могут быть изготовлены на базовом оборудовании: дрель, лобзик, напильники и тиски.

Выбор подходящего механизма вращения лезвия

Оптимальный механизм вращения лезвия определяет эффективность и срок службы точилки. На практике применяются три типа приводов: ручной, шестерёнчатый и ременной. Каждый имеет свои конструктивные особенности и ограничения.

Ручной привод реализуется через вращение рукоятки, напрямую связанной с валом, на котором закреплено лезвие. Простой в сборке, но требует точной центровки оси и надежной фиксации лезвия. Использование подшипников скольжения (например, из бронзы или капролона) минимизирует люфт и снижает износ при постоянной нагрузке.

Шестерёнчатый привод основан на передаче усилия через комплект зубчатых колёс. Идеален для создания усилия с повышенным моментом при низкой скорости. Рекомендуется использовать металлические шестерни с модулем от 0.5 до 0.8, чтобы обеспечить достаточную прочность и плавность вращения. Критически важна точная соосность валов и минимальный зазор между зубьями.

Ременной привод обеспечивает плавное и бесшумное вращение лезвия. Подходит для моделей с моторизированной подачей. Использование полиуретанового зубчатого ремня с шагом 2.5 мм снижает вибрации и повышает ресурс механизма. Диаметр ведомого шкива следует выбирать не менее 25 мм для стабильного вращательного момента.

Ключевой рекомендацией является установка ограничителя крутящего момента (например, пружинной муфты) для предотвращения заклинивания при заклинивании грифеля. Также важно предусмотреть легкий доступ к механизму для технического обслуживания и замены изнашиваемых узлов.

Подбор безопасного и точного режущего элемента

Не рекомендуется использовать нержавеющую сталь, так как она уступает в прочности и быстрее теряет заточку. Также исключаются мягкие сплавы – латунь, алюминий и подобные, поскольку они не обеспечивают необходимой точности обработки древесины и грифеля.

Форма лезвия – прямая с микрозаточкой под углом 23–25°. При меньших углах возрастает риск сколов грифеля, при больших – усилие на вращение возрастает, снижается эффективность. Длина режущей кромки – 30–35 мм. Этого достаточно для равномерного снятия стружки и контроля глубины реза.

Для безопасной эксплуатации лезвие должно быть закреплено в неподвижной опоре, изготовленной из армированного пластика или алюминиевого сплава. Фиксация – винтовая, с обязательной шайбой между головкой винта и лезвием для исключения деформации.

Важно избегать двусторонней заточки. Она повышает риск травмы при обслуживании механизма. Допустима только односторонняя заточка, направленная внутрь корпуса точилки.

Перед установкой лезвие следует обезжирить и проверить на наличие микротрещин под увеличением. При обнаружении дефектов использовать элемент запрещено.

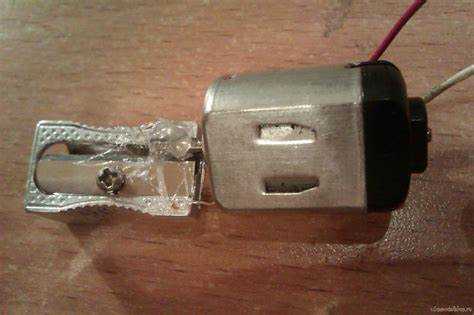

Проектирование корпуса с учётом фиксации карандаша

Корпус точилки должен обеспечивать жёсткую и точную фиксацию карандаша для предотвращения смещения во время вращения ножей. При проектировании учитываются диаметр, форма и длина стандартного карандаша – 7 мм, шестигранное сечение, длина 175 мм.

• Входное отверстие необходимо выполнить с допуском не более ±0,2 мм от среднего диаметра карандаша. Это исключает люфт при установке и обеспечивает соосность.
• Желательно использовать упругий прижимной механизм. Оптимальный вариант – подпружиненная скоба из стали толщиной 0,8–1 мм, обеспечивающая давление до 1,5 Н.
• Внутренние направляющие корпуса должны иметь шершавую поверхность или ребра, предотвращающие проворачивание корпуса карандаша при заточке. Шаг рёбер – 2 мм, высота – 0,5 мм.
• Длина направляющей части корпуса – не менее 25 мм для устойчивого позиционирования даже коротких карандашей.
• Если используется коническая фиксация, угол конуса должен составлять 5–7°, обеспечивая самозажим при вращении точильного механизма.

Для упрощения сборки и обслуживания корпус рекомендуется проектировать разъёмным. Соединение половин – на винтах М3 или пластиковых защёлках с ресурсом не менее 500 циклов.

Выбор материала для корпуса: дерево, пластик или металл

Дерево подходит для ручной сборки и требует минимального набора инструментов. Оптимальны твердые породы – бук, клён, ясень. Они выдерживают нагрузку от механизма, не растрескиваются при сверлении и резьбе. Перед сборкой древесину необходимо просушить до влажности не выше 10%, иначе корпус со временем поведёт.

Пластик удобен для точной подгонки элементов и позволяет создавать сложные формы. Поликарбонат и ABS – лучшие варианты. Они устойчивы к ударам, не деформируются при нагреве до 80 °C и легко обрабатываются фрезером или лазером. Клей для пластика должен быть совместим с конкретным типом – универсальные составы часто дают слабое соединение.

Металл обеспечивает максимальную жёсткость конструкции и долговечность. Рекомендуется использовать алюминий – он лёгкий, не подвержен коррозии, легко поддаётся сверлению и фрезеровке. Толщина листа – не менее 2 мм для поддержания прочности. Для фиксации деталей требуются винты или сварка – пайка непрактична из-за термического расширения.

Если приоритет – простота изготовления, стоит выбрать дерево. Для визуальной точности и лёгкости конструкции – пластик. Максимальная прочность и стабильность достигается только с металлическим корпусом.

Сборка оси вращения и фиксации режущего блока

Для обеспечения точной и стабильной работы точилки необходимо правильно установить ось вращения и зафиксировать режущий блок. Используется стальная ось диаметром 4 мм и длиной 52 мм. Концы оси должны быть отшлифованы и слегка скруглены, чтобы минимизировать износ подшипников.

В качестве опор применяются подшипники скольжения с внутренним диаметром 4 мм и фторопластовой втулкой. Они устанавливаются в корпус точилки с натягом. При монтаже важно исключить перекос оси: используйте калиброванную направляющую или вставку, обеспечивающую соосность подшипников.

Режущий блок крепится на оси через стальной эксцентриковый втулочный фиксатор длиной 12 мм. Он должен плотно охватывать ось и иметь винтовую фиксацию (винт М3 с внутренним шестигранником). Для надежности резьбовое соединение фиксируется каплей резьбового герметика средней прочности.

Дополнительная фиксация блока обеспечивается прижимной шайбой с буртом, которая предотвращает осевое смещение. Шайба устанавливается между фиксатором и внешней стенкой корпуса. При сборке необходимо обеспечить свободное вращение блока без люфта и заеданий. Проверка производится вручную: вращение должно быть равномерным, с лёгким сопротивлением от подшипников.

Рекомендуется использовать следующую конфигурацию деталей:

После сборки рекомендуется выполнить пробный запуск и измерить биение режущего блока индикатором часового типа. Допустимое отклонение не должно превышать 0.1 мм. При необходимости произведите юстировку фиксатора.

Установка контейнера для сбора стружки

Контейнер для стружки фиксируется непосредственно под режущим механизмом точилки. Для надежной установки учитывайте следующие параметры:

• Размер контейнера должен превышать объем предполагаемой стружки минимум в 1,5 раза для предотвращения частых опорожнений.
• Материал контейнера предпочтительно прозрачный пластик толщиной не менее 2 мм – это позволит контролировать заполненность без снятия.
• Форма контейнера должна повторять контуры корпуса точилки, обеспечивая плотное прилегание и предотвращая попадание стружки вне емкости.

Последовательность установки:

1. Закрепите крепежные элементы (винты или защелки) на корпусе точилки согласно монтажным отверстиям.
2. Установите контейнер, совместив его направляющие с крепежами.
3. Проверьте фиксацию – контейнер должен легко сниматься для очистки, но без люфта при эксплуатации.

Рекомендуется дополнительно уплотнить стыки контейнера и корпуса тонкой силиконовой прокладкой для предотвращения пыли и мелкой стружки.

Проверяйте плотность прилегания после каждой очистки, чтобы избежать сбоев в сборе отходов и продлить срок службы механизма.

Настройка угла заточки и длины среза

Оптимальный угол заточки механической точилки для карандашей находится в диапазоне 15–20 градусов. При угле меньше 15° грифель становится слишком острым и ломким, при угле больше 20° – линия получается толстой и менее точной. Для точной регулировки угла используйте фиксирующий винт на направляющей, который позволяет изменять наклон шлифовального элемента с шагом 1–2 градуса.

Длина среза зависит от глубины подачи карандаша в механизм. Рекомендуется устанавливать глубину так, чтобы длина оголённого грифеля составляла 3–5 мм. Это обеспечивает баланс между частотой заточки и качеством линии. Для регулировки длины среза предусмотрен ограничитель подачи, который регулируется поворотом регулировочного кольца на втулке подачи.

После установки угла и длины среза обязательно протестируйте точилку на карандаше средней твердости (например, HB). При необходимости подстройте угол на 1–2 градуса и длину среза на 0,5 мм для достижения оптимального результата. Избегайте чрезмерной подачи, чтобы избежать повреждения корпуса карандаша и быстрого износа точильного механизма.

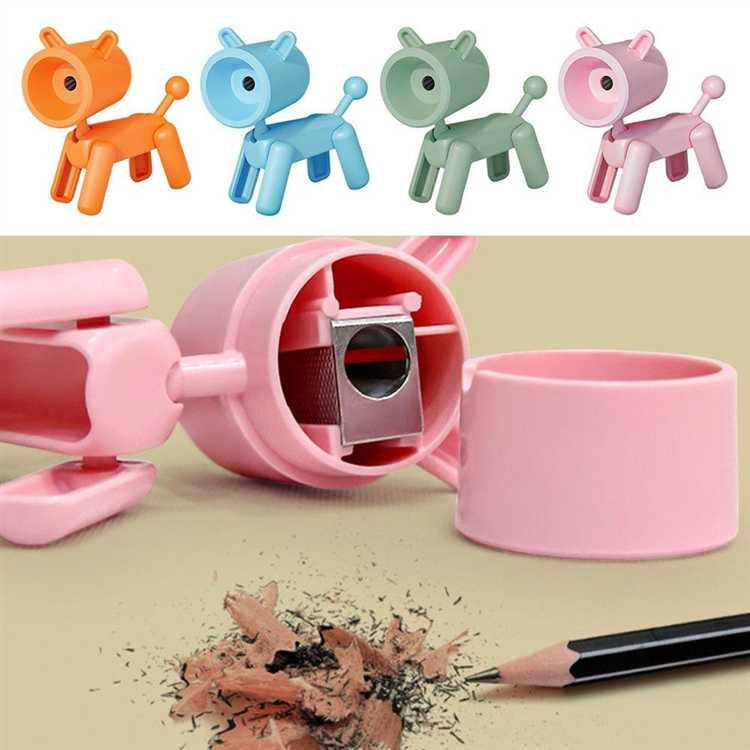

Проверка работы устройства и устранение перекосов

После сборки механической точилки необходимо проверить плавность вращения режущего механизма и равномерность заточки карандаша. Установите карандаш в держатель и аккуратно прокрутите рукоятку. При нормальной работе режущая часть должна вращаться без заеданий и шумов.

Определение перекосов: если карандаш входит в точилку с усилием или режущие лезвия цепляют древесину неровно, это указывает на перекос. Также перекос проявляется в заедании рукоятки и неровном снятии стружки.

Для точной диагностики используйте линейку или шаблон для проверки параллельности лезвий и держателя. Измерьте зазоры с обеих сторон лезвия – они должны быть одинаковыми, иначе корректируйте положение деталей.

Для устранения перекосов ослабьте крепёжные элементы режущей части, аккуратно выровняйте лезвия по уровню корпуса, затем вновь закрепите. Проверьте, чтобы винты не затягивались слишком сильно, что может деформировать детали и вызвать повторный перекос.

Если в механизме есть оси или подшипники, смазка легким машинным маслом уменьшит трение и улучшит ход рукоятки. При заметном износе втулок замените их, так как люфт способствует перекосам и снижает точность заточки.

После регулировки повторите тест с карандашом, контролируя равномерность съёма древесины. Правильно отрегулированная точилка обеспечивает ровный конус заточки и отсутствует вибрация при работе.

Вопрос-ответ:

Какие основные детали необходимы для сборки механической точилки для карандашей?

Для сборки механической точилки обычно требуются следующие компоненты: корпус, режущий элемент (лезвие или нож), механизм вращения (шестерни или винтовой механизм), крепежные элементы (винты, шайбы), а также система для удержания карандаша в правильном положении. Важно выбирать материалы, которые обеспечат достаточную прочность и долговечность устройства.

Как правильно установить режущий элемент, чтобы точилка работала без заеданий?

Режущий элемент нужно закрепить так, чтобы он располагался под правильным углом к карандашу — это позволяет эффективно снимать стружку. При этом лезвие должно быть надежно зафиксировано, но не слишком плотно, чтобы не возникало дополнительного трения. Хорошо, если есть возможность регулировки натяжения или положения лезвия для точной подстройки работы точилки.

Какие типы механических механизмов применяются в точилках и чем они отличаются?

Среди распространенных механизмов — винтовые и шестеренчатые. Винтовой механизм позволяет медленно и равномерно вращать карандаш, обеспечивая гладкое точение, но требует более точной сборки. Шестеренчатый механизм работает быстрее и может выдерживать большие нагрузки, но сложнее в настройке и обслуживании. Выбор зависит от желаемой скорости и надежности работы.

Как улучшить долговечность точилки, если она используется часто?

Чтобы увеличить срок службы, рекомендуется использовать качественные и прочные материалы для основных деталей, особенно для лезвия и корпуса. Важно регулярно очищать устройство от пыли и стружки, смазывать движущиеся части, чтобы снизить износ и предотвращать заедания. Также полезно контролировать состояние лезвия — своевременно затачивать или менять его при необходимости.

Можно ли собрать точилку своими руками без специальных инструментов?

Возможно, если у вас есть базовый набор инструментов, такой как отвертки, плоскогубцы и, возможно, напильник. Большая часть деталей может быть изготовлена или адаптирована из подручных материалов. Однако для точного крепления и настройки механизма может потребоваться аккуратность и терпение, а в некоторых случаях — использование дополнительных приспособлений, чтобы обеспечить правильное функционирование точилки.

Какие инструменты понадобятся для сборки механической точилки для карандашей?

Для сборки механической точилки обычно требуются базовые инструменты: небольшая отвертка (крестовая или плоская в зависимости от креплений), пассатижи для фиксации мелких деталей, и иногда небольшой молоток для подгонки частей. Также пригодятся сам набор деталей точилки, включающий корпус, режущий механизм и рукоятку. Если планируется самостоятельная сборка из комплекта, полезно иметь пинцет для работы с мелкими элементами и смазочные материалы для гладкой работы механизма.

Как обеспечить долговечность работы механической точилки после сборки?

Для долговечной работы точилки важно правильно смазать подвижные части — это снижает трение и предотвращает износ. Рекомендуется использовать легкое масло, например, машинное или специальное для мелких механизмов. Также следует избегать слишком сильного нажима при заточке, чтобы не деформировать лезвия и не перегружать механизм. Регулярная очистка от мелкой стружки поможет избежать заклинивания. Если точилка оснащена съемным ножом, стоит периодически проверять его остроту и при необходимости заменять. Хранить точилку лучше в сухом месте, чтобы детали не подвергались коррозии.
