Емкость конденсатора определяется способностью накапливать электрический заряд и измеряется в фарадах (Ф). Один фарад соответствует накоплению заряда в один кулон при приложенном напряжении в один вольт. Практически, фарады – слишком крупная единица, поэтому для бытовой и промышленной электроники чаще используют микрофарады (мкФ), нанофарады (нФ) и пикофарады (пФ).

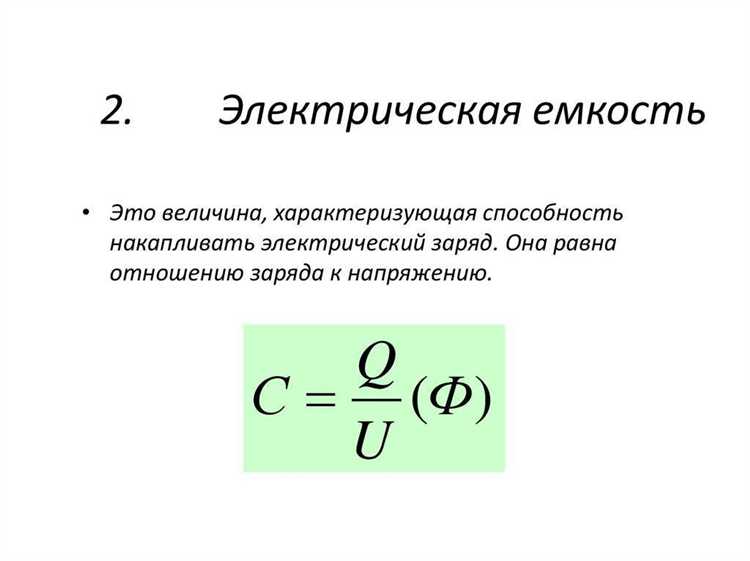

Емкость рассчитывается по формуле C = Q / U, где C – емкость, Q – заряд, а U – напряжение. Важную роль играет геометрия конденсатора: площадь пластин прямо пропорциональна емкости, а расстояние между ними – обратно пропорционально. Материал диэлектрика определяет коэффициент диэлектрической проницаемости, существенно влияющий на итоговое значение емкости.
Для точного выбора конденсатора учитывают рабочее напряжение и допуски по емкости, которые могут варьироваться в пределах нескольких процентов. Применение конденсаторов с некорректной емкостью может привести к сбоям в схемах фильтрации, стабилизации и накопления энергии. Для измерения емкости применяют LCR-метры и специализированные тестеры, позволяющие получать точные данные даже при низких значениях в пикофарадах.
Как рассчитать емкость плоского конденсатора по геометрическим параметрам

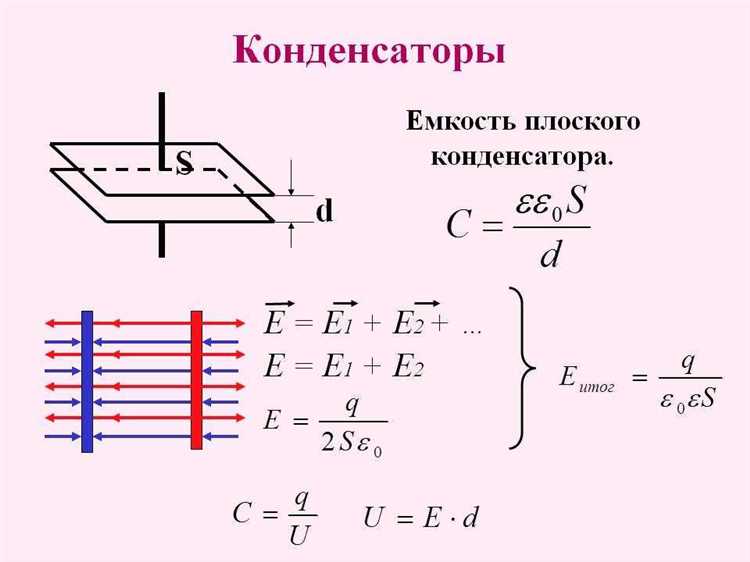

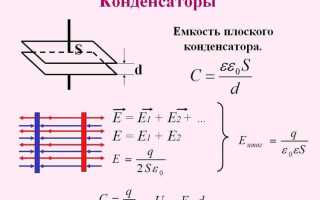

Емкость плоского конденсатора определяется формулой C = ε₀·εr·S / d, где C – емкость в фарадах, ε₀ = 8,854·10⁻¹² Ф/м – электрическая постоянная, εr – относительная диэлектрическая проницаемость материала между обкладками, S – площадь одной из обкладок в квадратных метрах, d – расстояние между обкладками в метрах.
Для точного расчета важно измерять площадь обкладок с максимальной точностью, учитывая лишь эффективную площадь, где происходит накопление зарядов. Толщина диэлектрика должна быть равномерной, иначе результирующая емкость будет отличаться от расчетной.
При использовании различных диэлектрических материалов значение εr меняется. Например, для стекла εr ≈ 5-10, для керамики – от 10 до 1000 и более. Точное значение εr необходимо брать из справочных данных производителя или измерять экспериментально.
Если расстояние d уменьшить в два раза, емкость увеличится в два раза, при увеличении площади S вдвое емкость также возрастает в два раза. Важно избегать слишком малого расстояния, чтобы предотвратить пробой диэлектрика.
Влияние диэлектрика на величину емкости конденсатора
Емкость конденсатора определяется не только геометрическими параметрами обкладок, но и свойствами диэлектрика между ними. Основное влияние оказывает диэлектрическая проницаемость (ε), которая показывает, во сколько раз материал увеличивает емкость по сравнению с вакуумом.
Формула емкости для плоского конденсатора с диэлектриком: C = ε₀ ε A / d, где ε₀ – электрическая постоянная (8.85·10⁻¹² Ф/м), ε – относительная диэлектрическая проницаемость, A – площадь обкладок, d – расстояние между ними.
Использование диэлектриков с высокой ε значительно увеличивает емкость без изменения размеров. Например, у воздуха ε≈1, у керамики ε может достигать 1000, у танталового оксида – до 25. Это позволяет создавать компактные конденсаторы с большой емкостью.
Однако следует учитывать диэлектрические потери и напряжение пробоя. При выборе диэлектрика важно оптимизировать баланс между емкостью и надежностью: материалы с высоким ε часто имеют низкое напряжение пробоя и большую утечку тока.
Для практических применений рекомендуется использовать диэлектрики с ε в диапазоне 5–100 для надежной работы в электрических цепях постоянного и переменного тока до нескольких сотен вольт. Высокопроницаемые материалы эффективны в маломощных и высокочастотных устройствах, где критичны размеры и емкость.

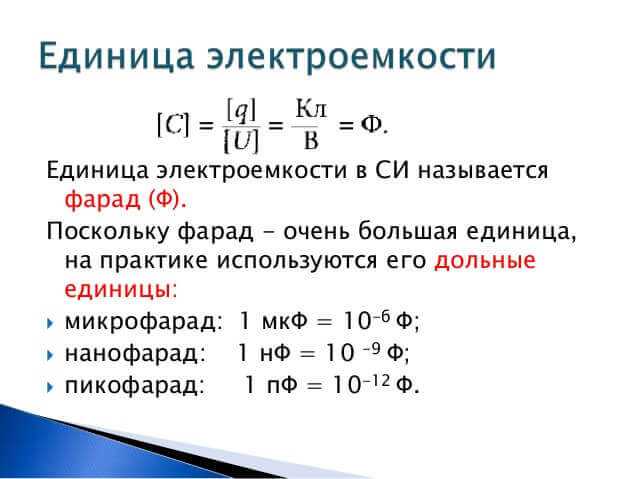

Переход единиц измерения емкости: фарады, микрофарады и пикофарады
Емкость конденсатора измеряется в фарадах (Ф), но на практике чаще применяются меньшие единицы – микрофарады (мкФ) и пикофарады (пФ). Для точного расчёта и анализа важно правильно переводить значения между ними.
- 1 Ф (фарад) = 1 000 000 мкФ (микрофарад)
- 1 мкФ = 1 000 000 пФ (пикофарад)
- Следовательно, 1 Ф = 1 000 000 000 000 пФ
При измерении емкости часто используют мкФ и пФ, так как 1 Ф – слишком большая величина для большинства электронных схем. Например, конденсатор 4,7 мкФ равен 4 700 000 пФ.
- Для перевода из микрофарад в фарады разделите значение на 1 000 000.
- Для перехода из пикофарад в микрофарады разделите на 1 000 000.
- Обратный переход требует умножения на те же коэффициенты.
Рекомендуется использовать калькуляторы или точные формулы при работе с малыми величинами, чтобы избежать ошибок округления. При проектировании и выборе компонентов указывайте емкость в тех единицах, которые используются в документации, чаще всего – в мкФ или пФ.

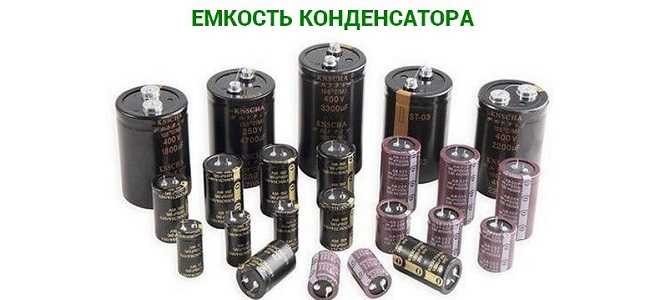

Типичные диапазоны емкостей в бытовых и промышленных конденсаторах
Емкость конденсаторов зависит от назначения и условий эксплуатации, что отражается в их типичных диапазонах:
- Бытовые конденсаторы:
- Керамические: 1 пФ – 10 нФ, применяются в фильтрах, цепях развязки и стабилизации.
- Плёночные: 10 нФ – 10 мкФ, используются в аудиотехнике и блоках питания.
- Электролитические алюминиевые: 1 мкФ – 4700 мкФ, популярны для сглаживания пульсаций в импульсных источниках питания.
- Танталовые: 0,1 мкФ – 100 мкФ, обеспечивают стабильную емкость при низком уровне шума.
- Промышленные конденсаторы:
- Высоковольтные керамические: 10 пФ – 1 нФ, применяются в радиочастотных цепях и генераторах.
- Сверхпроводящие и сверхвысоковольтные пленочные: 0,01 мкФ – 1000 мкФ, используются в силовой электронике и инверторах.
- Масляные и бумажные конденсаторы: от 1 мкФ до нескольких тысяч мкФ, применяются в высоковольтных фильтрах и цепях компенсации реактивной мощности.
- Суперконденсаторы: от 0,1 Ф до нескольких тысяч Ф, обеспечивают накопление энергии в системах резервного питания и электромобилях.
При выборе конденсатора важно учитывать не только номинальную емкость, но и допустимое напряжение, температуру эксплуатации и тип диэлектрика для обеспечения надежной работы в заданных условиях.
Методы измерения емкости конденсатора мультиметром и специализированными приборами
Практическое применение формулы для расчета емкости в электрических схемах
Емкость конденсатора определяется формулой C = ε·(S/d), где ε – диэлектрическая проницаемость материала, S – площадь обкладок, d – расстояние между ними. В инженерной практике расчет емкости позволяет оптимизировать параметры фильтров, стабилизаторов и цепей временной задержки.
Для высокочастотных цепей важен точный подбор емкости с учетом частотных характеристик диэлектрика и паразитных индуктивностей. Например, уменьшение d увеличивает емкость, но требует применения материалов с высокой прочностью для предотвращения пробоя.
При проектировании разделительных конденсаторов в цепях питания рекомендуется выбирать диэлектрики с низкими потерями (например, полиэтилен или полипропилен) для минимизации нагрева и повышения срока службы. Расчет емкости с учетом фактической площади S позволяет избежать избыточного габарита и снизить стоимость изделия.
Для емкостных датчиков, чувствительных к изменениям расстояния d или площади S, формула служит основой для настройки чувствительности и диапазона измерений. Практика показывает, что отклонения в толщине диэлектрика более 5% критичны для стабильности показаний.
В импульсных схемах емкость определяет длительность фронтов и спадов сигналов. Рассчитанные значения позволяют точно задать временные параметры, что улучшает согласование и уменьшает искажения.
Влияние температуры и напряжения на параметры емкости
Емкость конденсатора изменяется под воздействием температуры, что связано с изменением диэлектрической проницаемости материала. Для керамических конденсаторов типовой температурный коэффициент емкости варьируется от -330 до +330 ppm/°C, что приводит к изменению емкости до 3% при колебаниях температуры на 100 °C. Полиэфирные и полипропиленовые пленочные конденсаторы демонстрируют стабильность в пределах ±1% на тот же диапазон температур.
Повышение температуры снижает диэлектрическую прочность и может вызвать рост утечек тока, что в итоге уменьшает эффективную емкость при эксплуатации выше допустимого температурного предела. Рекомендуется выбирать конденсаторы с температурным диапазоном эксплуатации, превышающим максимальные ожидаемые значения на 10-20 °C для снижения деградации параметров.
Влияние приложенного напряжения проявляется в зависимости емкости от напряжения смещения (VCC). Для танталовых и керамических конденсаторов с высокодиэлектрическими материалами емкость может уменьшаться на 5-20% при увеличении напряжения до максимального рабочего значения. Это связано с нелинейностью диэлектрика и насыщением его поляризации.
В пленочных конденсаторах емкость практически не меняется при изменении напряжения в пределах рабочей зоны, что делает их предпочтительными для точных схем. Для снижения влияния напряжения на емкость следует выбирать конденсаторы с запасом по напряжению не менее 20-30% от максимального рабочего напряжения.
При проектировании учитывайте, что суммарное влияние температуры и напряжения может вызвать кумулятивное снижение емкости, ухудшая стабильность и точность цепей. Для критичных применений рекомендуется проводить тестирование параметров конденсаторов в реальных условиях эксплуатации.
Ошибки и погрешности при измерении емкости и способы их минимизации
Основные источники ошибок при измерении емкости связаны с паразитными индуктивностями и сопротивлениями измерительной цепи, а также с нестабильностью используемого прибора. Паразитная индуктивность проводников может исказить результат при высоких частотах, приводя к занижению или завышению значения емкости.
Температурная зависимость параметров конденсатора и прибора также приводит к погрешностям. Емкость диэлектрика изменяется при изменении температуры, что особенно критично для конденсаторов с танталовым или керамическим диэлектриком.
Минимизация: проводить измерения при стабильной температуре или использовать температурную компенсацию, если это возможно. Для прецизионных измерений рекомендуется калибровка оборудования в условиях, приближенных к рабочим.
Наличие остаточного заряда на конденсаторе и неправильный режим измерения (например, слишком низкая частота измерительного сигнала) искажают результат.
Минимизация: перед измерением разрядить конденсатор и использовать рекомендованную частоту измерения, обычно от 1 кГц и выше для емкостей порядка пикофарад и нанофарад.
Погрешность приборов обусловлена разрешающей способностью и точностью измерительного оборудования. Стандартные мультиметры часто имеют точность ±5–10%, что неприемлемо для точных расчетов.
Минимизация: использовать LCR-метры с заявленной точностью не хуже ±0,1%, а также регулярно проводить их калибровку. Применение усреднения результатов измерений уменьшает случайные ошибки.
Вопрос-ответ:
Что такое емкость конденсатора и как она характеризует его свойства?
Емкость конденсатора — это физическая величина, показывающая, какое количество электрического заряда может накопить конденсатор при заданном напряжении. Проще говоря, это показатель способности устройства хранить электрическую энергию в виде заряда на своих обкладках.
Какие факторы влияют на величину емкости конденсатора?
Емкость конденсатора зависит от нескольких параметров: площади обкладок, расстояния между ними и диэлектрической проницаемости материала, разделяющего обкладки. Чем больше площадь и диэлектрическая проницаемость, и чем меньше расстояние, тем выше емкость.
Какие единицы используются для измерения емкости, и как они соотносятся между собой?
Основной единицей измерения емкости является фарад (Ф). Однако фарад слишком большой для большинства практических задач, поэтому часто применяются производные единицы: микрофарад (мкФ), нанофарад (нФ) и пикофарад (пФ). Например, 1 мкФ = 10⁻⁶ Ф, 1 нФ = 10⁻⁹ Ф, 1 пФ = 10⁻¹² Ф.
Почему емкость конденсатора важна при проектировании электронных схем?
Емкость определяет, как конденсатор будет реагировать на переменный ток и как долго он может хранить заряд. Это влияет на работу фильтров, генераторов и времязадающих цепей. Правильный выбор емкости позволяет обеспечить нужные параметры работы устройства и стабильность функционирования.
Как измеряют емкость конденсатора на практике и какие приборы для этого применяются?
Для измерения емкости используют специализированные приборы — емкостные измерители или мультиметры с соответствующей функцией. Они подают на конденсатор переменный ток и измеряют реакцию, переводя результаты в значение емкости. В лабораторных условиях применяют также мосты переменного тока для более точных измерений.
Что такое емкость конденсатора и от каких факторов она зависит?
Емкость конденсатора — это характеристика, показывающая, сколько электрического заряда он может накопить при определённом напряжении. Она зависит от площади обкладок, расстояния между ними и свойств материала диэлектрика, который находится между обкладками. Чем больше площадь и диэлектрическая проницаемость материала, и чем меньше расстояние между обкладками, тем выше емкость.
Какие единицы используются для измерения емкости конденсатора и как они связаны между собой?
Основной единицей емкости в системе СИ является фарад (Ф). Однако в практике часто применяются меньшие единицы, такие как микрофарад (мкФ), нанофарад (нФ) и пикофарад (пФ). Между ними существует десятичная связь: 1 Ф = 1 000 000 мкФ, 1 мкФ = 1 000 нФ, 1 нФ = 1 000 пФ. Фарад — довольно большая величина, поэтому в большинстве электронных устройств используют именно эти уменьшенные единицы.
