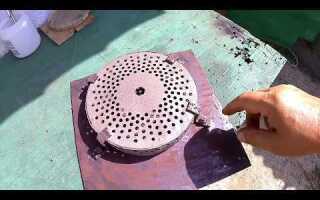

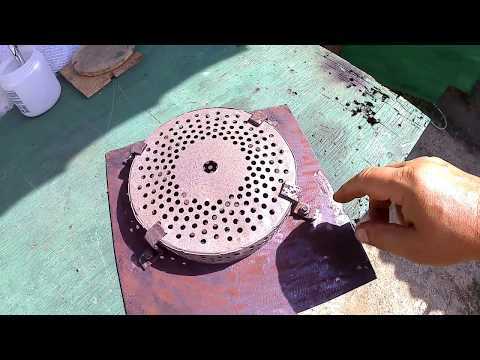

Зерновая мельница – эффективный инструмент для помола круп, позволяющий получить муку нужной степени измельчения и сохраняющий максимум полезных веществ. Создание такой мельницы в домашних условиях требует точного подбора материалов и продуманной конструкции, что гарантирует долговечность и безопасность использования.
Основным элементом мельницы является рабочий механизм – жернова. Для самостоятельного изготовления рекомендуются использовать износостойкие материалы, такие как закалённая сталь или твердый гранит. Размер жерновов влияет на производительность: оптимальная площадь рабочей поверхности составляет около 150–200 см² для домашнего использования.
Механизм привода можно реализовать с помощью ручного рычага или электродвигателя с редуктором. При выборе электродвигателя следует учитывать мощность не менее 150 Вт и устойчивость к перегреву при длительной работе. Важна регулировка зазора между жерновами, которая обеспечивает контроль крупности помола – рекомендуемый диапазон зазора 0,1–0,5 мм.

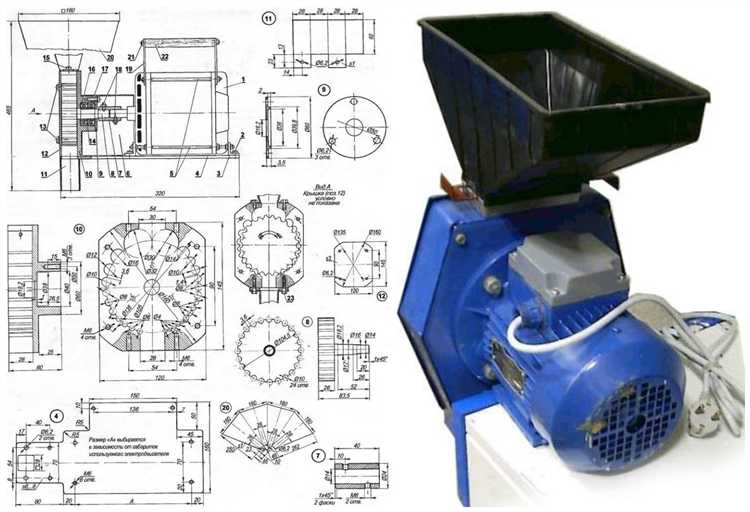

Выбор материалов для корпуса и рабочих деталей мельницы
Корпус зерновой мельницы должен быть прочным, устойчивым к вибрациям и воздействию влаги. Оптимальный выбор – твердая древесина с высокой плотностью, например бук, дуб или ясень. Они обеспечивают долговечность и снижают уровень шума. Металлические корпуса из алюминия или нержавеющей стали подходят для более компактных моделей, но требуют дополнительной антикоррозийной обработки.
Рабочие детали мельницы – жернова или ролики – ключевой элемент, определяющий качество помола и срок службы устройства. Рекомендуются материалы с высокой твердостью и износостойкостью:
- Чугун – традиционный вариант для жерновов, хорошо удерживает форму и обеспечивает равномерный помол, но требует защиты от коррозии.
- Закаленная сталь – долговечна, устойчива к износу, подходит для интенсивной эксплуатации, однако требует точной обработки для предотвращения заеданий.
- Керамика – высокая твердость и химическая инертность, минимальный нагрев зерна, но повышенная хрупкость.
- Бронза и латунь – применяются для мелких деталей, требующих точности, обладают коррозионной стойкостью.
Для валов и осей выбирайте сталь марки 45 или аналогичную, с последующей термообработкой для повышения прочности. Подшипники подбирайте закрытого типа с минимальным зазором, чтобы уменьшить люфт и износ.
При сборке следует учитывать совместимость материалов: избегайте контакта чугуна с алюминием без защитного слоя, чтобы предотвратить гальваническую коррозию. Для крепежа используйте нержавеющие или оцинкованные элементы.
Проектирование механизма подачи зерна в мельницу
Для эффективной работы зерновой мельницы подача зерна должна обеспечивать равномерный поток с минимальными потерями и засорами. Оптимальный механизм подачи включает в себя лоток с регулируемым углом наклона и дозатор в виде шнекового или вибрационного устройства.
Размеры лотка выбираются исходя из объема зерна и производительности мельницы. Обычно ширина составляет 100–150 мм, глубина – 30–50 мм. Угол наклона лотка варьируется от 30° до 45°, что обеспечивает самостоятельное движение зерна без застреваний.
Шнековый дозатор позволяет плавно дозировать зерно, предотвращая резкие скачки подачи. Диаметр шнека – 20–30 мм, шаг витков подбирается таким образом, чтобы обеспечить подачу от 0,5 до 1 кг/мин, что соответствует средней производительности домашней мельницы.
Материал шнека и лотка – нержавеющая сталь или пищевой пластик, устойчивые к абразивному износу зерна. Важно обеспечить герметичное соединение дозатора с корпусом мельницы для предотвращения пыли и просыпания зерна.
Для регулировки подачи рекомендуется предусмотреть сменные заслонки или винтовые регуляторы, позволяющие менять скорость подачи без остановки мельницы. Это важно для адаптации к разным видам зерна и требуемой крупности помола.
При выборе механизма подачи следует избегать слишком узких каналов и острых углов, которые могут вызывать застревания. Простота конструкции повышает надежность и облегчает очистку механизма после работы.
Изготовление и настройка жерновов для помола
Жернова – ключевой элемент зерновой мельницы, определяющий качество и эффективность помола. Для самостоятельного изготовления используют чугун, сталь или твердый камень, например, гранит. Диаметр жерновов обычно выбирают в диапазоне 150–200 мм, что обеспечивает оптимальный баланс между производительностью и точностью помола.
Поверхность жерновов должна иметь строгую зубчатую структуру: центральная часть – с концентрическими канавками для захвата зерна, а к краям – с радиальными насечками для равномерного распределения и измельчения. Глубина канавок варьируется от 1 до 3 мм, при этом зубья делают с углом наклона около 30°, что снижает перегрев и забивание материала.
Для точной подгонки жерновов их плоскости шлифуют до равномерного прилегания с зазором от 0,3 до 0,5 мм. Этот зазор регулируется с помощью центрального крепежного механизма или специальных прокладок, что позволяет изменять помол от крупного до мелкого без потери производительности.
При монтаже верхнего жернова на вал необходимо обеспечить минимальный люфт, сохраняя при этом свободное вращение. Контрольная проверка осуществляется вращением жерновов вручную: они должны двигаться плавно, без заеданий, а при касании звучать глухо, без скрипа.
Для предотвращения перегрева и увеличения срока службы рекомендуют периодически очищать жернова от мелкой муки и пыли. Кроме того, применение смазки для подшипников и механизмов крепления улучшит стабильность работы мельницы.
Сборка и крепление основных узлов мельницы
Для сборки зерновой мельницы потребуется подготовить корпус, вал с шестернями, жернова и крепежные элементы. Корпус рекомендуется изготовить из прочной древесины толщиной не менее 20 мм или металлических уголков с листовой основой, чтобы обеспечить жесткость конструкции и минимизировать вибрации.
Вал необходимо установить с точной центровкой и минимальным люфтом. Для этого используют подшипники скольжения или качения диаметром, соответствующим диаметру вала, и закрепляют их в корпусе с помощью запрессовки или винтовых креплений. Важно проверить свободный ход вала перед монтажом жерновов.
Жернова должны плотно прилегать друг к другу, регулируемый зазор достигается с помощью шайб или специальных регулировочных прокладок толщиной от 0,1 до 0,5 мм. Нижнее жерновое кольцо фиксируется на валу шпонкой и стопорным кольцом, верхнее – на корпусе с возможностью регулировки винтом, чтобы изменять помол зерна.
Шестерни изготавливают из закаленной стали или прочного пластика, диаметром 50–100 мм с числом зубьев, обеспечивающим передаточное отношение около 1:5. Их крепят на валу и ведущем элементе с помощью шпонок и стопорных гаек, чтобы избежать соскальзывания при нагрузке.
Все соединения, подверженные вибрации, дополнительно фиксируют контргайками или фиксирующими клеями. Корпус мельницы монтируют на устойчивую основу с использованием болтов М6 и пружинных шайб для гашения вибраций и обеспечения долговечности конструкции.
Подключение и установка привода мельницы
-
Выбор двигателя: рекомендуется использовать электродвигатель мощностью от 0,5 до 1,5 кВт с числом оборотов 1400–3000 об/мин. При низкой частоте вращения потребуется редуктор.
-
Монтаж двигателя: закрепите двигатель на прочной раме или основании с помощью антивибрационных прокладок. Это снизит вибрации и повысит стабильность работы.
-
Соединение двигателя и вала мельницы:
- Оптимально использовать клиноременную передачу с ремнями профильного типа (например, А или В). Ремень должен быть натянут с усилием 10–15 кг, чтобы избежать проскальзывания.
- При прямом соединении валов необходимо обеспечить точное соосное расположение, иначе возникнет износ подшипников и вибрации.
-
Передаточное отношение: для получения оптимальной скорости вращения жерновов (около 100–150 об/мин) используйте редуктор или подберите соответствующий диаметр шкивов. Пример: при двигателе 1500 об/мин и шкиве на двигателе диаметром 60 мм, диаметр шкива на мельнице должен быть около 900 мм для снижения оборотов.
-
Смазка и техническое обслуживание: все подшипники должны быть смазаны жирными консистентными смазками или маслом согласно инструкции. Регулярно проверяйте натяжение ремня и крепления.
-
Электрическое подключение:
- Обеспечьте надежное заземление двигателя.
- Используйте автоматический выключатель с током срабатывания на 10-15% выше номинального тока двигателя.
- Подключайте двигатель через пускатель с защитой от перегрузок.
Соблюдение этих рекомендаций обеспечит долговечность привода и стабильную работу мельницы при переработке зерна.
Регулировка помола: от крупного до мелкого зерна
Для точной настройки помола в самодельной зерновой мельнице ключевой параметр – зазор между жерновами или валками. Чем меньше расстояние, тем мельче помол. Оптимальный диапазон регулировки – от 0,1 мм для тонкого муки до 3 мм для крупного помола.
Регулировка осуществляется с помощью винтов или гаек, фиксирующих верхний жернов. При смещении вверх зазор увеличивается, что дает крупный помол. Для мелкого – постепенно уменьшают расстояние, контролируя качество помола.
Рекомендуется использовать щупы толщиной 0,1 мм для точного измерения зазора. Важна равномерность установки по всему диаметру жерновов, чтобы избежать неоднородности помола.
При работе с разными культурами зерна стоит учитывать их структуру: твердые сорта, такие как пшеница твердых сортов или рожь, требуют меньшего зазора, чем мягкие, например, овес или ячмень. Оптимальный метод – пробный помол с последующим анализом размера частиц на ситах с отверстиями от 0,5 до 2 мм.
Для устойчивого помола и предотвращения перегрева механизма следует проводить регулировку в несколько этапов, постепенно приближаясь к желаемому результату. Изменения зазора не должны превышать 0,05 мм за один раз, чтобы избежать заклинивания и износа деталей.
Методы проверки и исправления неполадок в работе мельницы
Если мельница не перемалывает зерно или делает это с перебоями, сначала проверьте состояние жерновов. Изношенные или повреждённые жернова уменьшают эффективность и качество помола. Для диагностики включите мельницу на холостом ходу и прислушайтесь к звуку – скрипы и вибрации указывают на деформации или неправильную установку.
Проверьте зазор между жерновами. Оптимальное расстояние зависит от типа зерна, но обычно составляет 0,3–0,5 мм. Изменение зазора регулируется крепёжными элементами и должно быть равномерным по всему периметру. Несоблюдение этого параметра приводит к либо слишком грубому, либо чрезмерно мелкому помолу.
Если двигатель мельницы не запускается, проверьте электрические контакты и целостность проводки. Для моделей с ременным приводом осмотрите состояние ремня – он не должен быть растянутым или иметь трещины. При обнаружении износа ремень замените, так как скольжение снижает крутящий момент.
Проблемы с подачей зерна обычно связаны с засорами. Разберите загрузочный бункер и очистите каналы от остатков муки и повреждённых зерен. Регулярная чистка предотвращает образование пробок и гарантирует равномерное поступление сырья.
Для устранения вибраций проверьте жёсткость креплений мельницы к поверхности. Ослабленные болты или неровности основания вызывают нестабильную работу и ускоренный износ деталей.
При регулярном техническом обслуживании смазывайте подшипники рекомендованными средствами, чтобы избежать перегрева и повреждений. Используйте масла с высокой температурной стабильностью и не допускайте попадания смазки на жернова.
Советы по уходу и обслуживанию самодельной зерновой мельницы
Раз в 20–30 часов работы проверяйте износ жерновов. Если используются абразивные камни, контролируйте наличие сколов и трещин. Для металлических жерновов обращайте внимание на равномерность износа и заусенцы. При необходимости регулируйте зазор между жерновами – он влияет на степень помола и нагрузку на привод.
Еженедельно осматривайте подшипники и оси вращения. При наличии люфта подтяните крепления. Смазывайте трущиеся детали литиевой смазкой или маслом для механизмов с учётом типа используемого материала конструкции. Не применяйте пищевые масла – они загустевают и вызывают налипание муки.
Электродвигатель (если используется) очищайте от пыли сжатым воздухом каждые 10 часов работы. Проверяйте состояние контактов, клемм и изоляции проводки. Не допускайте перегрева: температура корпуса не должна превышать 60 °C при длительной нагрузке.
Раз в месяц проверяйте крепления корпуса, шкивов, приводных ремней или цепей. Натяжение ремня должно обеспечивать отсутствие проскальзывания без излишней нагрузки на валы. При обнаружении трещин или расслаивания замените ремень.
Храните мельницу в сухом помещении с относительной влажностью не выше 60%. Не допускайте конденсата – это разрушает деревянные элементы и способствует коррозии металла.
Вопрос-ответ:
Можно ли использовать электродвигатель от стиральной машины для самодельной мельницы?
Да, такой двигатель подойдёт. Он обладает достаточной мощностью и уже рассчитан на длительную работу. Важно, чтобы он имел рабочую обмотку и пусковой конденсатор. При подключении двигателя необходимо соблюдать меры безопасности, а также обеспечить надёжное крепление. Кроме того, желательно установить регулятор оборотов, чтобы контролировать скорость вращения жерновов.
Из какого материала лучше делать жернова?
Для самодельной мельницы чаще всего используют два варианта: металл и камень. Металлические жернова можно выточить из закалённой стали — они износостойкие и просты в обслуживании. Каменные жернова более традиционны, особенно для зерновых культур, но требуют точной обработки и могут быть хрупкими. Подходящий выбор зависит от ваших целей: металл — для интенсивной эксплуатации, камень — для более мягкой обработки зерна.
Насколько сложно отрегулировать зазор между жерновами?
Регулировка зазора — одна из самых важных и одновременно несложных процедур. Для этого в конструкции мельницы нужно предусмотреть винтовой механизм или прижимные шайбы, которые позволят менять расстояние между жерновами. Главное — не допускать их соприкосновения, чтобы избежать поломки. Зазор подбирается опытным путём: если мука слишком грубая — зазор уменьшают, если двигатель перегружается — увеличивают.
Какую производительность можно получить от самодельной зерновой мельницы?
Производительность зависит от нескольких факторов: мощности двигателя, диаметра жерновов, скорости вращения и качества подачи зерна. В среднем, самодельная мельница на двигателе мощностью около 1 кВт может перерабатывать до 5–7 кг зерна в час. Это достаточно для нужд одной семьи или небольшой фермы. При необходимости производительность можно увеличить, например, установив более мощный двигатель или усовершенствовав систему подачи зерна.
Как обеспечить безопасность при использовании самодельной мельницы?
Во-первых, все вращающиеся и движущиеся части должны быть закрыты кожухами. Это особенно важно, если рядом могут находиться дети. Во-вторых, электропроводка должна быть выполнена с соблюдением правил — использовать надёжную изоляцию, автоматы защиты и заземление. Во время работы не следует снимать защитные элементы или пытаться починить мельницу без отключения питания. Регулярный осмотр и обслуживание конструкции тоже помогут избежать неприятностей.
