Подключение радиаторов напрямую влияет на теплоотдачу системы. При неудачном выборе схема может снизить КПД на 10–30 %. Стандартный расчет исходной мощности теряет смысл, если радиатор подключен с нарушением гидравлического баланса или при неравномерном распределении теплоносителя.
Боковое подключение применяется чаще всего в многоквартирных домах с вертикальной разводкой. Подача и обратка подключаются с одной стороны радиатора. Такое решение удобно при ограниченном доступе к стоякам, но требует точного соблюдения рекомендаций производителя: при длине радиатора более 12 секций теплоотдача резко падает в дальних от ввода секциях.
Диагональное подключение обеспечивает равномерное прогревание при большой длине батареи. Подача осуществляется сверху с одной стороны, а обратка – снизу с противоположной. Потери тепла при этом минимальны – до 2 %. Подходит для частных домов с горизонтальной разводкой и для длинных секционных радиаторов.
Нижнее подключение чаще встречается в новых домах с коллекторной или лучевой системой. Оно обеспечивает скрытую разводку труб и упрощает отделку. При этом важно, чтобы радиатор был оборудован встроенным распределителем потока, иначе его прогрев будет неравномерным.
Седельное (однотрубное) подключение ограничивает теплоотдачу из-за последовательного протока теплоносителя через несколько радиаторов. Для компенсации потерь рекомендуется установка байпаса и термостатического клапана с возможностью регулировки. Без этого крайние радиаторы могут оставаться холодными даже при полной подаче.
Выбор схемы подключения зависит от типа разводки, материала труб, длины радиатора и требуемой теплоотдачи. Универсального варианта не существует: оптимальное решение требует точного расчета и понимания особенностей конкретной системы.

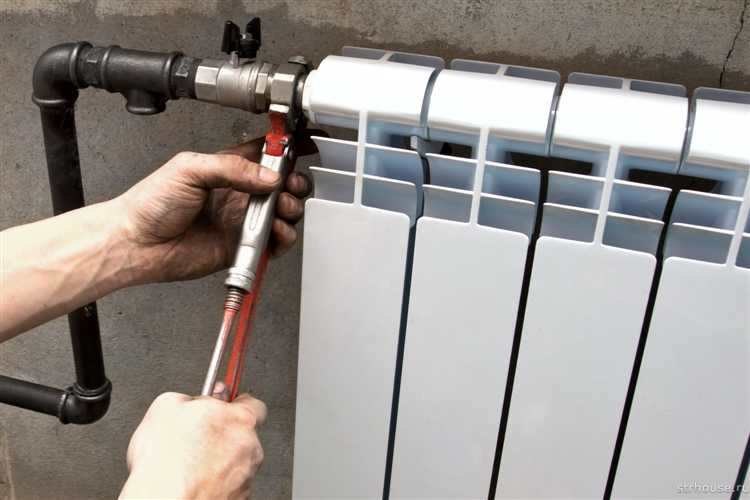

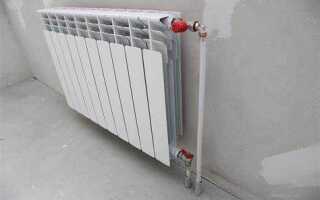

Боковое подключение: плюсы, минусы и типовые ошибки
Преимущества:
Такой тип подключения удобен при монтаже: трубы расположены рядом, что упрощает разводку. Подходит для однотрубных и двухтрубных систем. При правильно рассчитанной длине радиатора и достаточном перепаде температур обеспечивается равномерный прогрев секций. Конструкция остаётся визуально аккуратной, особенно при скрытой прокладке труб в стене или полу.
Недостатки:
Если длина радиатора превышает 10–12 секций, крайние секции могут прогреваться хуже из-за неравномерного распределения теплоносителя. В таких случаях теплоотдача может снижаться на 10–15 %. Это особенно актуально при использовании стальных или чугунных радиаторов с высокой тепловой инерцией. Также возможна потеря мощности при слабом циркуляционном напоре.
Типовые ошибки:
1. Установка подачи снизу, а обратки сверху. Это нарушает циркуляцию и приводит к частичному заполнению радиатора воздухом, особенно в гравитационных системах.
2. Использование бокового подключения на длинных радиаторах без установки распределительной перегородки (диффузора) внутри коллектора. В результате вода не доходит до дальних секций.
3. Применение термоголовки без байпаса в однотрубной системе. При закрытии клапана циркуляция прекращается, и радиатор перестаёт греть.
4. Отсутствие автоматического воздухоотводчика. При скоплении воздуха в верхней части возможен локальный холодный участок и снижение КПД.

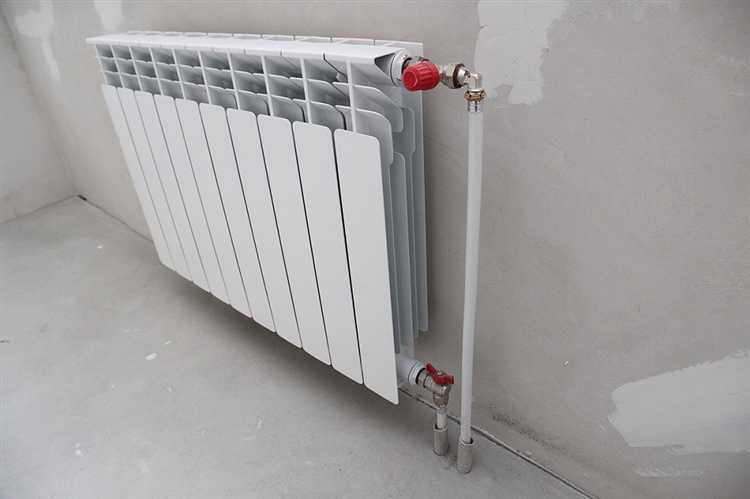

Нижнее подключение: когда использовать и что учесть
Нижнее подключение радиаторов используется в системах, где трубопроводы проложены в полу или скрыты в стяжке. Это решение часто применяется в новых домах и квартирах с разводкой отопления по полу.
- Подходит для двухтрубных систем, где важно сохранить эстетичность помещения за счёт скрытой подводки.
- Для однотрубной системы нижнее подключение применяется редко: падает тепловая отдача, требуется установка байпаса и термостатического вентиля с возможностью регулировки потока.
- Скорость прогрева при нижнем подключении ниже по сравнению с диагональным и боковым. Учитывать при расчёте мощности радиатора.
- Рекомендуется установка радиаторов с нижним подключением заводского исполнения – они снабжены встроенным термостатическим клапаном и распределителем потока.
- Монтаж требует точной разметки: расстояние между подающей и обратной трубой – 50 мм по осям, отклонения могут привести к невозможности подключения.
- Обязательна установка воздухоотводчика (обычно автоматического), так как в нижнем подключении воздух скапливается в верхней части радиатора.
- Теплопотери в радиаторе с нижним подключением могут достигать 10–15% по сравнению с диагональным. При расчётах стоит учитывать это и брать модель с запасом по мощности.
Если стены облицованы плиткой, подводку рекомендуется делать до укладки покрытия. Использование специальных монтажных коробов упростит последующее подключение и замену радиатора.
Диагональное подключение: особенности монтажа и теплоотдачи
Диагональная схема подключения предполагает подачу теплоносителя в верхний патрубок с одной стороны радиатора и отвод из нижнего патрубка с противоположной. Такой способ обеспечивает равномерное прогревание всей поверхности прибора, что особенно актуально при длине радиатора от 10 секций и выше.
Главное преимущество диагонального подключения – минимальные теплопотери. При стандартных условиях КПД достигает 95–98% от паспортного значения. Это объясняется тем, что теплоноситель проходит через весь объём радиатора, снижая разницу температур между входом и выходом.
Монтаж требует точного соблюдения направлений потока. Подача и обратка должны подключаться строго в соответствии с проектом: перепутанные вход и выход снижают теплоотдачу до 70–75%. При установке кранов рекомендуется использовать модели с регулировкой потока, особенно в двухтрубных системах с принудительной циркуляцией.
Диагональное подключение целесообразно для радиаторов длиной более 800 мм. На коротких приборах разница с боковым подключением почти не ощущается. В системах с естественной циркуляцией эта схема работает эффективнее, чем нижняя, благодаря лучшему распределению температуры по секциям.
При скрытой разводке труб желательно использовать радиаторные узлы с угловыми фитингами, чтобы избежать перегибов и сохранить нужное направление потока. Установка воздухоотводчика в верхней противоположной точке обязательна – это точка выхода воздуха при заполнении системы.
Седельное подключение: схема установки и типичные применения
Седельное подключение используется для подключения радиатора к стояку без необходимости его разрезания. Монтаж осуществляется с помощью специальных седелок – зажимов с резиновыми уплотнителями и отводами под трубу малого диаметра.
Схема установки:
- Выбирается место подключения на стояке – обычно между 1/3 и 2/3 его высоты, чтобы обеспечить циркуляцию.
- На трубе стояка просверливаются отверстия диаметром 8–12 мм (в зависимости от седелки).
- Седелки крепятся на трубу болтами или хомутами с внутренней стороны уплотнителя, прижимаясь к отверстию.
- К отводам седелок подключаются подводящие трубы, ведущие к радиатору (обычно металлопластик или сшитый полиэтилен диаметром 16 мм).
- На входе и выходе устанавливаются запорные краны и, при необходимости, термоголовки.
Типичные применения:
- Многоквартирные дома с вертикальной системой отопления, где доступ к стояку ограничен, а вмешательство в общую систему нежелательно.
- Временные подключения в ходе ремонта или реконструкции, когда требуется минимальное вмешательство в трубу стояка.
- Установка дополнительных радиаторов в помещениях с недостаточным отоплением без переделки всей схемы.
- Случаи, когда стояк изготовлен из стали или чугуна и сварка нежелательна.
Рекомендуется использовать седелки заводского производства с допуском к применению в системах отопления. Самодельные соединения часто теряют герметичность под давлением. Установка фильтра-грязевика на подающей линии повышает надежность работы.
Использование термоклапанов при разных типах подключений
При боковом подключении термостатический клапан устанавливается на подающую трубу, ближе к верхнему входу радиатора. Это обеспечивает точное регулирование температуры, поскольку горячий теплоноситель сразу проходит через клапан. Обратный клапан монтируют на выходе снизу, чтобы поддерживать стабильное давление.
Для нижнего подключения применяются комбинированные термоблоки, включающие как подачу, так и обратку. Здесь термоголовка ориентирована горизонтально, чтобы не поддавалась воздействию теплового излучения от радиатора, иначе показания будут искажены. Такие блоки упрощают монтаж и минимизируют протечки за счёт заводской сборки.
Диагональное подключение требует особенно точной настройки термоклапана. Подача подключается к верхнему входу с одной стороны, клапан устанавливается там же. При неправильной установке нарушается равномерность прогрева, особенно на длинных радиаторах. Следует выбирать клапаны с высокой пропускной способностью (Kv не ниже 0.6), чтобы избежать снижения теплоотдачи.
При седельной схеме (с одним нижним подключением) термоклапаны ставят в составе специальных узлов подключения. Важно выбрать модели с возможностью регулировки по осевому направлению, так как ограниченное пространство затрудняет доступ. При использовании термоклапанов с предварительной настройкой можно сбалансировать систему без дополнительных балансировочных вентилей.
Во всех случаях рекомендуется установка термоголовок с жидкостным или газонаполненным сенсором – они быстрее реагируют на изменение температуры. Не следует устанавливать термоклапан в нише или за декоративным экраном без выносного датчика – это нарушает точность регулировки.
Подключение радиаторов в однотрубной системе
Однотрубная система отопления характеризуется последовательным прохождением теплоносителя через все радиаторы по одной магистрали. В этом случае радиаторы подключаются последовательно, что влияет на равномерность распределения тепла и гидравлическое сопротивление.
Для выравнивания температуры рекомендуется установка регулирующих вентилей на каждом радиаторе. Это позволяет уменьшить расход теплоносителя через ближние радиаторы и увеличить через дальние, обеспечивая более равномерный нагрев помещений.
Использование байпасов с регулировочными клапанами существенно облегчает настройку системы, позволяя направлять часть теплоносителя в обход радиатора при избыточном расходе. Байпас подключается параллельно радиатору и регулируется вручную или автоматически.
Сечение труб в однотрубной системе обычно меньше, чем в двухтрубной, что снижает объем теплоносителя и затраты на материалы. Однако важно учитывать рост гидравлических потерь при увеличении длины магистрали и числе подключенных приборов.
Для предотвращения воздушных пробок и улучшения циркуляции на каждом радиаторе устанавливается автоматический воздухоотводчик в верхней точке.
При проектировании следует учитывать уклон трубы не менее 0,002–0,005 м/м для обеспечения естественного стока воздуха и эффективного движения теплоносителя.

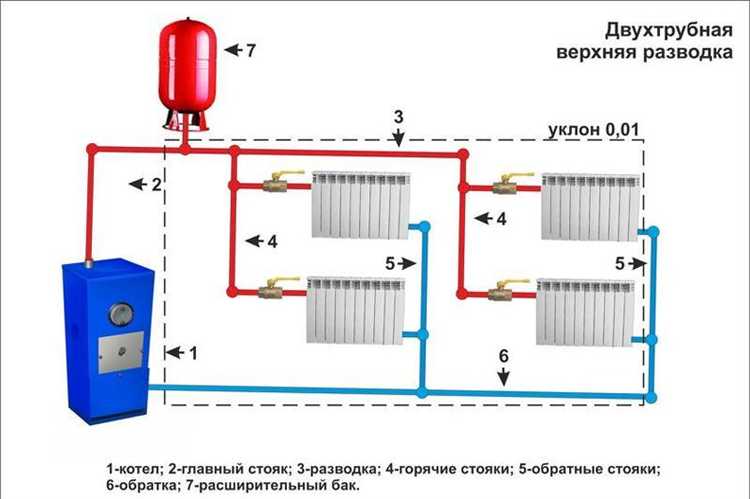

Подключение радиаторов в двухтрубной системе
Двухтрубная система предполагает отдельные трубы подачи и обратки для каждого радиатора, что обеспечивает равномерное распределение тепла и стабильную работу всей системы. Для подключения радиаторов используется горизонтальный или нижний способ монтажа, чаще всего с применением комплектующих с американкой для удобства обслуживания.
В системе применяют балансировочные клапаны, позволяющие регулировать поток теплоносителя через каждый прибор и обеспечивающие одинаковую температуру во всех помещениях. Для исключения воздушных пробок обязательна установка воздухоотводчиков на верхних точках радиаторов.
Рекомендуется использовать металлические трубы (сталь или медь) или современные полимерные с армированием для минимизации теплопотерь и увеличения срока службы. Диаметр подводящих труб выбирается исходя из тепловой нагрузки, но обычно составляет от 20 до 25 мм.
Сопряжение труб с радиаторами выполняется с помощью резьбовых соединений, оснащённых прокладками из паронита или фторопласта для герметичности. При монтаже важно избегать перекрутов и излишнего натяжения, чтобы предотвратить механические повреждения и утечки.
Для улучшения циркуляции и снижения гидравлического сопротивления применяют прямое подключение с двухсторонним подключением радиатора, при котором подводящий и обратный патрубки находятся с противоположных сторон.
Ошибки при выборе схемы подключения и их последствия
Неправильный выбор нижнего подключения приводит к неравномерному прогреву радиатора: тепло концентрируется в нижней части, верх остается холодным. Это снижает теплоотдачу на 15-25% и увеличивает расход топлива.
Ошибки в боковом подключении вызывают гидравлический дисбаланс, что отражается на снижении циркуляции теплоносителя. В результате верхняя часть радиатора нагревается плохо, а система требует частой балансировки.
Использование схемы прямого подключения без байпаса в системах с циркуляционным насосом приводит к перегрузке насоса и быстрому износу оборудования. Это сокращает срок службы и увеличивает расходы на обслуживание.
Отсутствие учета диаметра труб вызывает снижение скорости теплоносителя, что ведет к появлению воздушных пробок и шуму. Воздушные пробки уменьшают эффективность отопления до 20%, требуют частого удаления воздуха.
Неправильный монтаж обратного подключения снижает скорость теплоносителя в радиаторе, увеличивая время прогрева помещения на 30-40%. Такая ошибка часто встречается при замене радиаторов без корректировки схемы.
Рекомендации: выбирайте схему с учетом типа радиатора и характеристик системы отопления. Контролируйте диаметр труб и наличие байпасов. Обязательно проводите гидравлический расчет для балансировки потока теплоносителя.
Вопрос-ответ:
Какие существуют основные способы подключения радиаторов отопления?
Существует несколько вариантов подключения радиаторов к системе отопления: нижнее подключение, боковое подключение и диагональное. Нижнее подключение чаще используется в современных системах с коллекторной разводкой, так как обеспечивает аккуратный внешний вид и удобство монтажа. Боковое подключение — классический способ, при котором подача и обратка подключаются к боковым патрубкам радиатора. Диагональное подключение предполагает подачу теплоносителя в верхний патрубок с одной стороны, а обратный поток забирается с нижнего патрубка с другой стороны, что улучшает циркуляцию воды и равномерность прогрева.
В чем преимущества диагонального подключения радиаторов по сравнению с другими способами?
Диагональное подключение обеспечивает наиболее равномерный прогрев поверхности радиатора, так как горячая вода поступает сверху с одной стороны, а остывшая выходит снизу с противоположной. Благодаря этому теплоноситель эффективнее проходит через всю площадь устройства, снижая вероятность холодных зон. Такой способ подходит для больших радиаторов или тех, где требуется максимальный теплообмен. Однако монтаж диагонального подключения может быть сложнее и требует правильного расположения труб.
Какие недостатки могут быть у нижнего подключения радиаторов отопления?
Нижнее подключение удобно тем, что трубы скрыты под полом или за плинтусом, но у этого способа есть ограничения. При неправильной организации системы возможны сложности с прокачкой воздуха, что снижает эффективность отопления. Кроме того, из-за особенностей циркуляции теплоносителя нижнее подключение иногда приводит к неравномерному прогреву радиатора — верхняя часть может оставаться холодной. Чтобы избежать этого, требуется использование специальных клапанов или более тщательный расчет системы.
Как выбрать подходящий тип подключения радиаторов для частного дома?
Выбор подключения зависит от нескольких факторов: конфигурации системы отопления, расположения труб, типа радиаторов и эстетических предпочтений. Для систем с коллекторной разводкой часто применяют нижнее подключение — оно позволяет спрятать трубы и сохранить аккуратный вид. Если важна максимальная отдача тепла, стоит рассмотреть диагональное подключение. Боковое подойдет для простых систем с минимальными требованиями к дизайну. При выборе важно учитывать и возможность доступа к радиаторам для обслуживания.
