Как спаять 2 провода паяльником

Надёжное соединение проводов требует не только инструмента, но и понимания процесса пайки на уровне деталей. Без этого легко допустить ошибки, которые приведут к нестабильной работе электрической цепи или даже возгоранию. Пайка – это не просто скрепление металлов, а создание прочного и проводящего контакта при помощи припоя, чаще всего содержащего олово и свинец или их безсвинцовых аналогов.

Перед пайкой провода обязательно очищаются от изоляции на 7–10 мм и тщательно зачищаются от окислов при помощи мелкой наждачной бумаги или скребка. Загрязнения на меди препятствуют адгезии припоя и снижают проводимость соединения. Зачищенные концы следует залудить – нанести тонкий слой припоя с помощью разогретого паяльника и канифоли. Это улучшает смачиваемость и снижает риск непропаянных участков.

Соединение выполняется скручиванием проводов между собой – плотным, но не чрезмерным, чтобы не повредить жилы. Паяльник должен быть прогрет до температуры не менее 300–350 °C. К жгуту из скрученных проводов подносится жало с небольшим количеством припоя и удерживается до тех пор, пока припой равномерно не заполнит весь зазор между жилами. Важно не перегревать провод – изоляция не должна оплавляться или менять цвет.

После остывания пайку проверяют на прочность: при умеренном сгибании место соединения не должно хрустеть или люфтить. Только после этого участок изолируют – термоусадочной трубкой или качественной изолентой. Никакая изоляция не компенсирует плохую пайку, поэтому внимание к каждому этапу критически важно.

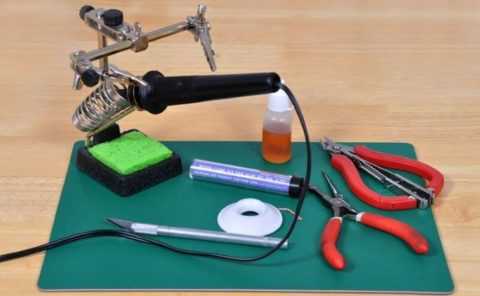

Выбор подходящего паяльника и жала для пайки проводов

Для пайки проводов оптимальна мощность паяльника – от 40 до 60 Вт. Модели ниже 40 Вт не обеспечивают достаточного тепла для прогрева жил и припоя, особенно если провода многожильные или сечением более 1 мм². Свыше 60 Вт – избыточно, возникает риск перегрева изоляции и прожога жилы.

Идеальный тип паяльника – с терморегулятором. Это позволяет поддерживать температуру жала в пределах 320–380 °C, что критично для стабильного процесса пайки. Без регулировки температура может колебаться, приводя к плохому смачиванию и перегреву узла пайки.

Жало должно быть сменным, медным с покрытием из железа и олова. Чистая медь быстро окисляется, теряет проводимость тепла и форму. Оптимальная форма жала для проводов – лопатка или скошенный конус. Лопатка шириной 3–5 мм равномерно прогревает провод и припой. Конус эффективен при работе с тонкими жилами или в ограниченном пространстве.

Ниже приведены рекомендуемые характеристики паяльника и жала:

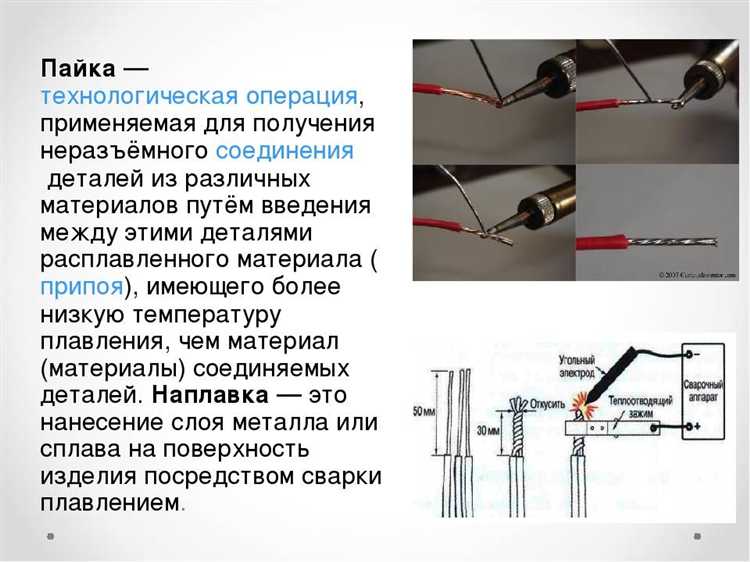

Подготовка проводов: зачистка изоляции и скрутка жил

Для качественной пайки необходимо снять изоляцию с проводов на длину 10–12 мм. Используйте стриппер или острый нож, двигаясь по окружности, не повреждая медные жилы. Если изоляция плавится, значит, инструмент слишком тупой или движение было слишком медленным. Повреждение жил снижает прочность и проводимость соединения.

После зачистки медные жилы следует очистить от окислов. Протрите их изопропиловым спиртом или мелкой наждачной бумагой зернистостью не выше P400. Это обеспечит хорошее смачивание при пайке.

Скрутку выполняйте по часовой стрелке, плотно прижимая жилы друг к другу. Для многожильных проводов перед скруткой можно слегка закрутить каждую жилу отдельно. Скрутка должна быть плотной, но без изломов. Длина скрутки – не менее 8 мм, чтобы обеспечить достаточную площадь контакта и механическую прочность до пайки.

Если соединяются провода разного сечения, меньший провод необходимо предварительно обжать в кольцо вокруг большего и только после этого выполнять скрутку. Это предотвратит обрыв тонкого провода после пайки.

Как правильно залудить жало паяльника перед работой

Разогрейте паяльник до рабочей температуры – для большинства моделей это 300–350 °C. Недогрев приведёт к плохому смачиванию жала, перегрев – к выгоранию покрытия.

Очистите жало от нагара и старого припоя. Используйте металлическую стружку или влажную целлюлозную губку. Нельзя царапать жало ножом – это повреждает защитное покрытие и ускоряет коррозию.

Нанесите каплю качественного припоя с содержанием канифоли на чистое и прогретое жало. Припой должен равномерно растекаться по всей поверхности. Если он скатывается каплей – жало загрязнено или перегрето.

Покрытие должно быть тонким и блестящим, без окислов и тёмных пятен. При необходимости повторите очистку и нанесение припоя.

При длительной паузе в работе жало необходимо снова лудить, чтобы предотвратить его окисление. Храните прогретый паяльник только с нанесённым припоем на жале.

Нанесение флюса и его роль в процессе пайки проводов

Флюс обеспечивает надёжное соединение проводников, предотвращая окисление и улучшая смачиваемость припоем. Без флюса даже при высокой температуре жало паяльника не сможет эффективно взаимодействовать с окисленной поверхностью меди.

Перед нанесением флюса зачистите концы проводов до блеска мелкозернистой наждачной бумагой или скальпелем. Флюс наносят тонким слоем на уже очищенную поверхность, избегая его попадания на изоляцию. Для этого удобно использовать кисточку, пластиковую палочку или шприц без иглы.

При пайке медных проводов предпочтительнее использовать канифоль или спирто-канифольный раствор. Для многожильных жил, особенно лужёных, подойдёт активный флюс с низкой кислотностью – он быстрее разрушает окисную плёнку, но не вызывает коррозии при последующей очистке.

Важно учитывать, что избыток флюса может привести к его закипанию и разбрызгиванию, особенно при применении кислотных составов. После пайки остатки необходимо удалить спиртом или специальными флюсосмывами, чтобы избежать гальванической коррозии.

Использование флюса обязательно при соединении алюминиевых проводов. В этом случае применяют специальные флюсы на основе хлористого цинка или более современные составы, способные разрушать оксидную плёнку алюминия. Без такого флюса пайка будет нестабильной, а контакт – ненадёжным.

Способы прогрева скрутки и контроль температуры пайки

Для качественной пайки скрутка должна быть прогрета равномерно по всей длине контакта. Недостаточный прогрев приводит к холодной пайке, а перегрев – к повреждению изоляции и хрупкости соединения. Оптимальная температура жала паяльника – 320–370 °C для свинцово-содержащего припоя и 350–400 °C для бессвинцового.

Прогрев через жало паяльника – основной способ. Жало прижимается к скрутке так, чтобы касаться одновременно обоих проводов. Через 2–3 секунды начинается подача припоя. Если припой не растекается свободно, значит, контакт не достиг нужной температуры. Время прогрева не должно превышать 5–6 секунд – дольше только при массивных проводниках.

Использование теплопроводящей пасты (например, флюса с высоким коэффициентом теплопередачи) позволяет ускорить прогрев и равномерно распределить тепло. Наносится на скрутку перед пайкой, снижает тепловое сопротивление между жалом и металлом.

Паяльная станция с регулировкой температуры обеспечивает точный контроль. Рекомендуется использовать встроенный термодатчик и калибровку по термопаре. При отклонении температуры от установленной более чем на ±10 °C снижается качество соединения.

Контроль результата осуществляется визуально: хорошо пропаянная скрутка полностью покрыта блестящим слоем припоя, не имеет трещин и наплывов. При сомнении – используется пирометр или встроенный термодатчик паяльной станции для анализа температуры поверхности.

Правильное нанесение припоя на соединение проводов

Перед нанесением припоя провода должны быть скручены, очищены и прогреты паяльником до температуры не менее 300 °C. Только после этого можно подносить припой – он должен растекаться по поверхности, а не свисать каплей.

Касаться припоем следует не жала паяльника, а самих проводов в точке контакта. Это обеспечивает надежную термическую связь и равномерное распределение припоя. При использовании свинцово-содержащего припоя температура плавления составляет 180–190 °C, для бессвинцового – около 220–230 °C.

Не допускается добавление припоя «внахлест» на уже застывший металл – это приводит к холодным пайкам. Нанесение припоя должно происходить непрерывно, пока соединение прогрето. Количество припоя должно быть минимальным, но достаточным для полного покрытия скрутки без образования капель или шариков.

После снятия жала припой должен остыть естественно – без обдувания или охлаждения. Застывший припой должен быть гладким, блестящим и плотно прилегать ко всем контактирующим проводам. Любая шероховатость, тусклость или трещины указывают на нарушение температурного режима.

Охлаждение спаянного участка и проверка прочности соединения

После завершения пайки нельзя трогать соединение, пока припой полностью не застынет. Охлаждение должно происходить естественным путем – использование воды, мокрой тряпки или продувки холодным воздухом приводит к микротрещинам в припое и ухудшает электропроводимость.

• Подождите 10–20 секунд до полного затвердевания припоя. Припой на основе олова и свинца затвердевает при температуре около 183 °C.
• Не допускайте механического воздействия на провод в этот момент – любые движения приводят к «холодной пайке», внешне похожей на качественное соединение, но с плохим контактом.

После остывания необходимо проверить прочность:

1. Осторожно потяните за каждый провод в разные стороны. Надежное соединение не даст люфта и не рассыплется.
2. Осмотрите пайку под хорошим освещением. Поверхность должна быть ровной, блестящей, без пузырей и трещин.
3. Если используется мультиметр, измерьте сопротивление. Для медных проводов длиной до 10 см сопротивление должно быть близко к нулю (менее 0.1 Ом).

При наличии сомнений лучше удалить пайку, зачистить провода и выполнить соединение заново – недостоверный контакт в дальнейшем приводит к перегреву и сбоям в работе устройства.

Изоляция места пайки: выбор материалов и способы защиты

Надежная изоляция места пайки предотвращает короткие замыкания, коррозию и механические повреждения. Выбор материала зависит от условий эксплуатации и типа соединения.

• Термоусадочная трубка – оптимальный вариант для большинства задач. Подбирается по диаметру с учетом сжатия (например, трубка с коэффициентом 2:1 уменьшится вдвое при нагреве). Надевается до пайки, после – прогревается феном до плотного прилегания. Температура усадки – от 90 °C до 130 °C в зависимости от состава.
• Изолента – допустима только в сухих и малонагруженных схемах. Использовать следует ПВХ-ленту толщиной не менее 0,15 мм. Наматывать внахлест, не растягивая, минимум в два слоя. Не рекомендуется применять вблизи нагревательных элементов.
• Силиконовый герметик – применяется для герметизации в условиях повышенной влажности. Наносится тонким слоем поверх пайки и дополнительно закрывается трубкой или тканевой изоляцией. Полное отверждение – 24 часа.
• Лак или компаунд – используются в микросхемах и платах. Наносятся кистью или погружением. Лак защищает от влаги, компаунд – от механических воздействий. Выбор зависит от типа схемы и степени защиты (например, акриловый лак подходит для временной изоляции, полиуретановый – для долговременной).

Для уличных условий применяют двойную защиту: термоусадочную трубку с внутренним клеевым слоем и дополнительную внешнюю оболочку. Места соединений не должны испытывать напряжения на изгиб, поэтому провода фиксируются хомутами или обжимами вне зоны пайки.
