Точный план кухни начинается с замеров стен. Для каждого участка нужно зафиксировать длину с точностью до сантиметра, включая окна, двери и выступы. Рекомендуется использовать рулетку длиной не менее 5 метров и фиксировать результаты на миллиметровой бумаге.
Обязательно учитывайте высоту потолков и расположение коммуникаций – водопроводных труб, розеток и вентиляционных шахт. Эти параметры влияют на выбор расположения сантехники и бытовой техники. Начертите на плане все элементы, которые не подлежат перемещению.
Для удобства работы применяйте масштаб 1:50 или 1:20 – это позволит разместить на листе подробный чертеж, сохраняя пропорции. Линии проводят с помощью линейки и простого карандаша, чтобы при необходимости можно было легко внести корректировки.
Расположение мебели и техники начертите после создания базового контура. Используйте стандартные размеры модулей кухонной мебели – ширина от 40 до 80 см, глубина около 60 см, высота рабочей поверхности 85–90 см. Важно оставить проходы не менее 90 см для комфортного передвижения.
Правильно составленный план – основа для дальнейших расчетов и оптимального использования пространства. Четкое оформление и соблюдение всех параметров обеспечат удобство и функциональность будущей кухни.
Измерение стен и размещение дверей и окон
Для точного плана кухни измерьте каждую стену от угла до угла с помощью рулетки длиной не менее 5 метров. Записывайте длину с точностью до миллиметра, чтобы избежать ошибок при проектировании. Особое внимание уделите стенам с дверными и оконными проемами.
Измерьте ширину и высоту дверных и оконных проемов. Для дверей фиксируйте размеры от пола до верхней части коробки и от одной стороны до другой. Окна измеряйте по ширине, высоте и расстоянию от пола до подоконника. Запишите расстояния от углов стены до начала и конца каждого проема.
Не забывайте учитывать толщину наличников и откосов. Эти параметры влияют на размещение мебели и требуют точного отражения в плане.
Поместите на плане все проемы с отметками их размеров и расположения по отношению к углам стен. Это позволит корректно спроектировать расположение шкафов, техники и рабочих зон, не создавая конфликтов с дверями и окнами.
Определение масштаба для плана кухни
Масштаб плана кухни выбирается исходя из размеров помещения и формата бумаги. Для стандартных кухонь площадью до 12 м² оптимален масштаб 1:50, где 1 см на бумаге соответствует 50 см в реальности. Это позволяет уместить план на листе формата А4 или А3 и одновременно показать детали с достаточной точностью.
Если кухня больше 12 м² или необходимо детально отобразить мебель и технику, лучше использовать масштаб 1:25. В этом случае 1 см на плане равен 25 см в реальности, что облегчает проектирование эргономики и расположение коммуникаций.
При ограниченном пространстве на бумаге и малых помещениях допустим масштаб 1:100, однако в нем теряется точность при нанесении мелких деталей, например, дверных проемов или встроенной техники.
Для удобства работы с масштабом рекомендуется иметь линейку с нанесенной шкалой выбранного масштаба. При самостоятельном расчёте длины на плане делите реальные метры на коэффициент масштаба (например, 3 м / 50 = 6 см).
Важное правило: сохраняйте выбранный масштаб неизменным на всех листах проекта, чтобы избежать ошибок при согласовании и реализации.

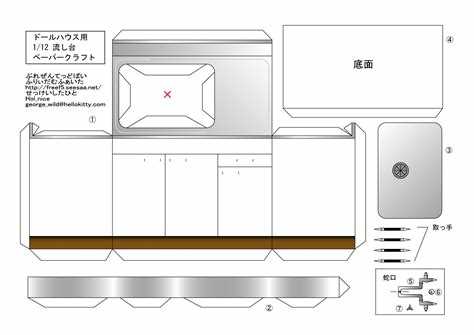

Отрисовка основных контуров и перегородок
Для точного начертания плана кухни начните с определения габаритов помещения. Используйте масштаб 1:50 или 1:100, чтобы уместить все детали на листе. Обозначьте внешние стены сплошной линией толщиной 1,5-2 мм, внутренние перегородки – линией толщиной 1 мм. Все линии должны быть ровными и четкими, лучше применять линейку или чертёжный инструмент.
Отметьте все проёмы: двери и окна отображайте с помощью прерывающихся линий или условных обозначений. Обязательно учитывайте толщину стен и перегородок – это важно для правильного расчёта свободного пространства и размещения мебели.
Перегородки, особенно если они легкие или демонтируемые, следует выделить тонкой пунктирной линией, чтобы визуально отличать от капитальных стен. При необходимости укажите высоту перегородок в миллиметрах рядом с линией.
Располагайте перегородки строго по реальным размерам, используя рулетку или лазерный дальномер. Ошибки в нескольких сантиметрах могут привести к неправильному расположению оборудования и неудобствам в эксплуатации.
Все углы между стенами и перегородками должны быть прямыми, если иное не предусмотрено проектом. Для округлых элементов применяйте дуги с чётко указанным радиусом.
Рекомендуется в процессе черчения регулярно сверяться с замерами на объекте и корректировать план, чтобы избежать несоответствий между чертежом и реальностью.
Размещение кухонной техники и мебели на плане
При создании плана кухни важно точно обозначить расположение основных элементов с учетом эргономики и функциональности. Следуйте этим рекомендациям:
- Отметьте на плане зону рабочего треугольника: холодильник, мойка и плита должны образовывать компактный треугольник с длиной каждой стороны от 1,2 до 2,7 метров.
- Расположите холодильник так, чтобы он был легко доступен при входе в кухню, но не блокировал проходы.
- Мойка должна находиться рядом с рабочей поверхностью, а рядом – пространство для сушки и подготовки продуктов минимум 60 см.
- Плита размещается с учетом вытяжки и рядом с рабочими поверхностями для удобства готовки. Минимальное расстояние от плиты до стен – 10 см.
- Встраиваемая техника (духовой шкаф, СВЧ, посудомоечная машина) отмечается с учетом стандартных размеров: ширина от 60 см, высота и глубина согласно техпаспорту.
- Шкафы и ящики на плане нужно располагать с учетом открывания дверок и свободного пространства для прохода не менее 90 см перед рабочей зоной.

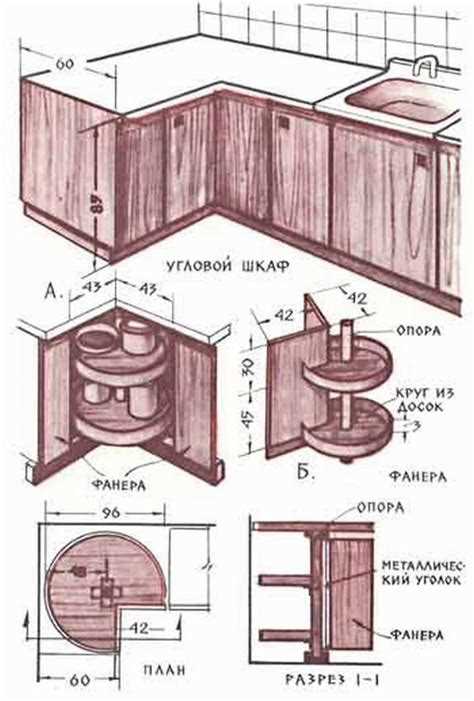

- Угловые шкафы на плане лучше обозначать с выдвижными системами или каруселями для максимального использования пространства.
- Если кухня длинная и узкая, планируйте технику и мебель по обе стороны, учитывая ширину прохода минимум 120 см для комфортного перемещения.
Точное масштабирование на бумаге поможет избежать ошибок при монтаже и обеспечит удобство в использовании кухни.
Учёт расположения розеток и сантехники
Перед началом чертежа необходимо точно обозначить все точки подключения электроприборов и сантехники. Розетки располагаются с учётом высоты: стандарт – 30 см от пола для обычных приборов и 110 см для кухонной техники на столешнице.
Расположение розеток должно учитывать мощность и тип техники. Для варочных панелей и духовых шкафов выделяют отдельные линии с розетками на высоте 10-15 см от столешницы, чтобы исключить перегибы проводов. Для холодильника розетка размещается сзади, на высоте 20-30 см от пола.
При проектировании учитывайте запас по длине коммуникаций: минимальный зазор между трубами и стеной – 5 см, чтобы обеспечить свободный монтаж и обслуживание.
Согласуйте расположение розеток и сантехники с техническими паспортами выбранной техники, чтобы избежать ошибок при установке.
Обозначение рабочих зон и проходов
При планировании кухни необходимо точно определить рабочие зоны и обеспечить удобные проходы для свободного перемещения.
- Рабочие зоны:
- Зона хранения продуктов и посуды – шкафы и холодильник располагаются рядом для быстрого доступа.
- Зона подготовки – столешница, где выполняется нарезка и подготовка ингредиентов, должна быть не менее 60 см в длину.
- Зона мойки – мойка и посудомоечная машина располагаются близко, чтобы минимизировать движение с грязной посудой.
- Зона готовки – плита и духовой шкаф должны быть рядом, при этом рядом должна быть свободная поверхность не менее 40 см для размещения посуды и инструментов.
- Проходы:
- Минимальная ширина проходов между рабочими зонами – 90 см, чтобы обеспечить комфортное передвижение и возможность открывания дверей шкафов.
- Оптимальная ширина – 100–120 см для одновременного прохождения двух человек без помех.
- Если кухня узкая, проходы должны быть не уже 80 см, при меньших размерах возникает неудобство при работе и повышается риск травм.
Рабочие зоны следует располагать по принципу «рабочего треугольника» – расстояние между холодильником, мойкой и плитой должно составлять от 1,2 до 2,7 метров, суммарно не более 6 метров. Это обеспечивает минимизацию лишних движений и ускоряет процесс готовки.

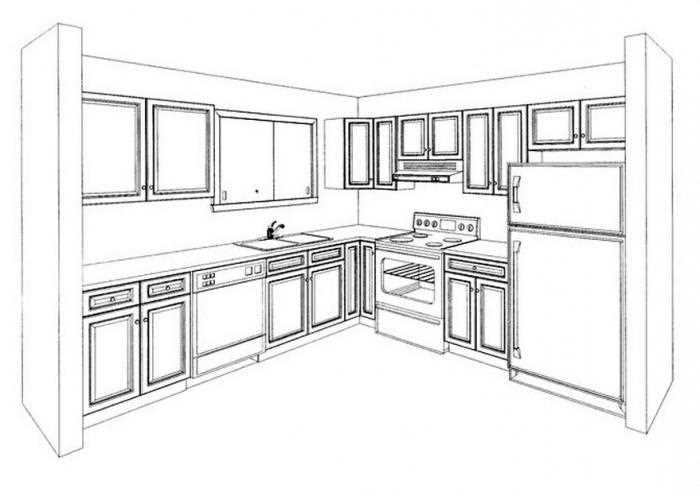

Проверка планировки на соответствие требованиям безопасности
Минимальная ширина проходов между рабочими зонами и мебелью должна составлять не менее 90 см. Это обеспечивает свободное движение и исключает риск травм при экстренных ситуациях. Расстояние между плитой и вытяжкой – от 65 до 75 см, чтобы предотвратить перегрев и обеспечить эффективное удаление запахов.
Розетки и электроприборы необходимо располагать на высоте не ниже 30 см от рабочей поверхности, чтобы избежать попадания влаги. Для газовых плит обязательна установка автоматического газового клапана и системы вентиляции с приточно-вытяжным обменом воздуха, соответствующей нормам СНиП.
В зоне готовки запрещено размещать дверные проемы и окна, которые могут создавать сквозняки и мешать работе, а также представлять опасность при открытии. Расстояние от края мойки до электроприборов должно быть не менее 40 см для предотвращения контакта с водой.
При проектировании необходимо предусмотреть аварийный выход с кухни, свободный от мебели и техники, с шириной не менее 80 см. Использование огнеупорных материалов для столешниц и фасадов вблизи плиты уменьшит риск возгорания.
Освещение кухни должно обеспечивать равномерное распределение света, без резких теней и бликов, особенно над рабочими зонами. Рекомендуется установка отдельного источника света над плитой и мойкой.

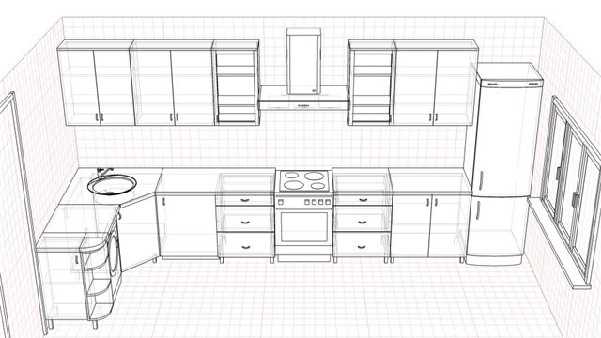

Использование корректирующих инструментов и исправлений на чертеже
Для точного исправления ошибок на чертеже кухни используют механический ластик или резиновый. Механический ластик позволяет аккуратно удалить тонкие линии, не повреждая бумагу. Для удаления крупных ошибок применяют специальные корректирующие жидкости, которые наносят тонким слоем и дают высохнуть не менее 5 минут перед повторным нанесением элементов.
При исправлении размеров важно не стирать полностью нанесённые линии, а аккуратно подрезать карандашом ненужный участок, чтобы сохранить масштаб. Использование масштабной линейки и транспортиров для повторной проверки после исправления уменьшает риск искажения пропорций.
Для точной подрисовки применяют тонкие карандаши 2H или 3H – они дают чёткие линии и легко корректируются. Рекомендуется работать при хорошем освещении, чтобы визуально контролировать качество исправлений. Избегайте слишком сильного нажима, чтобы не оставлять вмятин, усложняющих последующую корректировку.
При исправлении элементов с помощью корректирующей жидкости стоит учитывать, что её поверхность после высыхания матовая и не всегда равномерно впитывает последующий слой графита, что может повлиять на читаемость чертежа. В таких случаях предпочтительнее использовать белые корректирующие карандаши или корректоры на основе геля, которые наносятся более ровно и быстро высыхают.
Для контроля исправлений рекомендуется периодически использовать кальку, накладывая её на чертёж. Это позволяет сравнить изменения без риска повредить оригинальный лист и фиксировать промежуточные варианты.
Вопрос-ответ:
С чего начать, если хочу нарисовать план кухни вручную?
Для начала нужно подготовить необходимый инструмент: лист бумаги, карандаш, линейку и, желательно, миллиметровку. Затем следует измерить все стены помещения, где будет кухня, включая длину и высоту. После этого на бумаге наносится контур комнаты с точным масштабом, чтобы рисунок был пропорциональным и удобным для дальнейшей работы.
Как правильно выбрать масштаб при черчении плана кухни на бумаге?
Масштаб зависит от размера листа и самой кухни. Чаще всего выбирают 1:50 или 1:100, чтобы план помещался на лист и детали были видны. Например, при масштабе 1:50 один сантиметр на бумаге соответствует 50 сантиметрам в реальности. Выбор масштаба помогает сохранить пропорции и сделать чертёж понятным и аккуратным.
Какие элементы обязательно нужно отметить на плане кухни?
На плане важно указать расположение окон и дверей, а также места подключения коммуникаций — водопровод, канализация, электрические розетки. Не забудьте отметить основные элементы мебели: кухонные шкафы, плиту, холодильник и мойку. Это поможет понять, как разместить всё удобно и рационально.
Как учесть размеры мебели и техники при создании плана кухни?
Перед нанесением мебели на план необходимо узнать точные габариты каждого предмета. Обычно размеры можно взять из инструкций или замерить самостоятельно. На чертеже мебель изображают в масштабе, чтобы проверить, достаточно ли места для открывания дверок и комфортного передвижения. Если места мало, нужно подумать о более компактных вариантах.
Есть ли советы по аккуратному и точному выполнению плана кухни вручную?
Важно делать все линии чёткими и аккуратными, пользоваться линейкой и, если возможно, циркулем для углов и радиусов. Рисуйте сначала карандашом, чтобы можно было исправить ошибки, а потом можно обвести чертёж ручкой. Не спешите, чтобы сохранить правильные пропорции и не запутаться в деталях. При необходимости используйте дополнительные листы для отдельных элементов.
Как правильно выбрать масштаб для черчения плана кухни на бумаге?
Выбор масштаба зависит от размера помещения и формата бумаги, на которой вы будете рисовать. Обычно для кухонь используют масштаб 1:50 — это значит, что 1 см на бумаге соответствует 50 см в реальности. Такой масштаб позволяет разместить всю кухню на листе формата А3 или А4, при этом детали будут достаточно разборчивы. Если комната небольшая, можно взять масштаб 1:20, чтобы показать все элементы более подробно. Главное — чтобы чертеж был удобен для восприятия и на нем легко можно было рассчитать расстояния между предметами.
