Проектирование и реализация гидроэлектростанции (ГЭС) на малой реке требуют точного расчёта гидрологических характеристик: среднегодовой расход воды, коэффициент стока, сезонные колебания уровня. Например, при среднем расходе 5 м³/с и напоре 8 метров можно рассчитывать на установленную мощность около 300 кВт. При этом необходимо учитывать не только потенциальную выработку электроэнергии, но и водохозяйственные ограничения: рыбные пути, паводковые риски, санитарный сток.
Одним из ключевых этапов является выбор типа турбины. Для малых рек с переменным дебитом рекомендуются турбины типа Каплан или поворотно-лопастные, способные эффективно работать при нестабильных параметрах потока. Выбор оборудования напрямую влияет на срок окупаемости проекта, который в условиях локального потребления может составлять 6–8 лет при грамотной интеграции с существующими сетями.
Особое внимание следует уделить экологии и юридическим аспектам. Законодательство требует проведения оценки воздействия на окружающую среду (ОВОС), согласования с Росрыболовством и региональными водными ресурсами. Отсутствие учёта этих факторов может привести к заморозке проекта на стадии строительства или эксплуатации. Поэтому важно с самого начала закладывать решения, минимизирующие вмешательство в естественное течение: строительство рыбопропускных устройств, регулируемая плотина, автоматизированные водосбросы.
Создание ГЭС на малой реке – это не просто способ обеспечить автономное энергоснабжение, а технологически сложный процесс, где инженерные решения тесно связаны с природными условиями и правовой рамкой. Только точные расчёты, учёт сезонной динамики и устойчивость к паводкам гарантируют надёжность объекта и его долгосрочную эффективность.
Выбор участка для строительства с учётом рельефа и водного режима
Оптимальный участок для строительства малой гидроэлектростанции должен обеспечивать максимальное использование естественного напора при минимальных затратах на инфраструктуру. Предпочтение отдается участкам с выраженным уклоном русла – от 30 до 100 м на 1 км, где возможно создать достаточный перепад без масштабных земляных работ.
Необходим постоянный водоток с минимальным сезонным колебанием уровня воды. Среднегодовой расход воды должен превышать 1 м³/с для обеспечения устойчивой генерации. Весенние паводки и осенние дожди не должны приводить к затоплению будущих сооружений – участок выбирается выше зоны подтопления с учетом многолетних гидрологических наблюдений.
Важно наличие узкого ущелья или естественного каньона, где можно с минимальными затратами построить плотину или водосброс. Желательно, чтобы почвы в районе предполагаемого строительства имели высокую несущую способность – предпочтительны скальные или полускальные основания, исключающие необходимость глубокого фундамента.
Обязательно учитывается возможность доступа к месту строительства тяжёлой техники. При выборе участка исключаются зоны с активными оползневыми или эрозионными процессами, а также районы с высокой сейсмичностью. Геологическая разведка и инженерно-гидрологическое обследование проводятся до утверждения проекта.

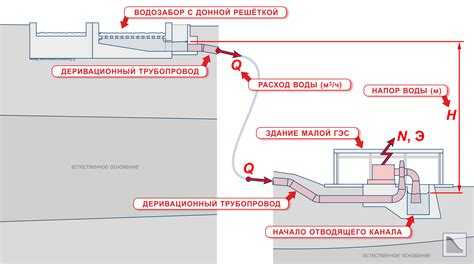

Оценка минимального и максимального расхода воды для расчёта мощности
Для расчёта мощности гидроэлектростанции необходимо точно определить диапазон расходов воды на участке реки. Минимальный расход устанавливается по результатам многолетних гидрологических наблюдений и соответствует периоду межени. Для малых рек длительность маловодного периода может составлять от 30 до 120 дней в году. Например, при среднем годовом расходе 2,5 м³/с минимальный может опускаться до 0,4–0,6 м³/с.
Максимальный расход определяется в паводковый период. Он характеризуется кратковременными, но значительными увеличениями потока. Для расчётов берут значения, соответствующие обеспеченности 1–5 %, что позволяет учитывать экстремальные гидрологические условия. При том же среднем годовом расходе в 2,5 м³/с пиковые значения могут достигать 15–25 м³/с, в зависимости от бассейна и метеоусловий.
Рекомендуется использовать данные как минимум за 10 лет наблюдений с ближайшего гидропоста. При отсутствии таковых – проводить натурные измерения в течение года, включая весенний паводок и летнюю межень. Все расчёты необходимо корректировать на коэффициент зарегулированности стока, если в бассейне имеются водохранилища или крупные водозаборы.
Для стабильной работы станции мощность проектируется на основе гарантированного расхода, обычно соответствующего обеспеченности 80–90 %. Это обеспечивает работу в течение большей части года. Пиковые значения применяются для оценки прочности гидротехнических сооружений, но не принимаются за основу расчёта генерации.
Расходы должны быть приведены к устьевому участку с учётом притоков, испарения, инфильтрации и водопользования выше по течению. Неточность на этом этапе ведёт к неправильному выбору типа турбины и мощности генератора, что снижает эффективность работы станции.

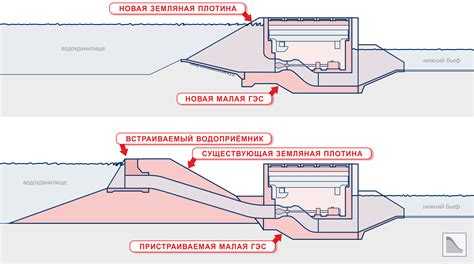

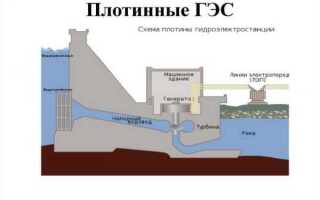

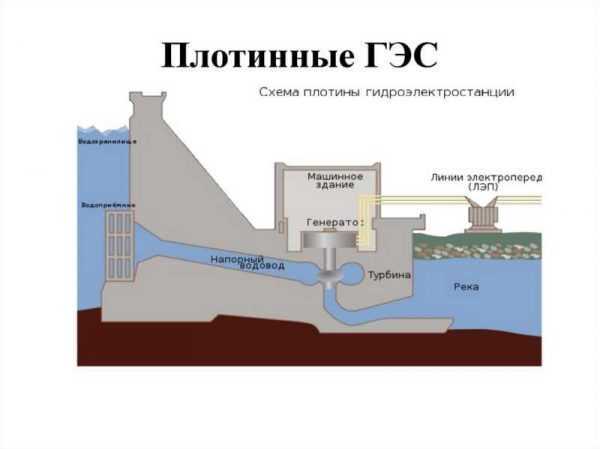

Проектирование плотины и водосбросных сооружений на ограниченной площади
Ограниченная площадь строительства требует высокой точности в выборе типа плотины и конфигурации водосбросных устройств. Невозможно использовать массивные бетонные сооружения – предпочтение отдается гравитационным плотинам из набросного грунта с бетонным экраном, позволяющим снизить объем земляных работ при сохранении прочностных характеристик.
- Минимальная ширина гребня – 2,5 м для обеспечения доступа обслуживающей техники.
- Высота плотины не должна превышать 10 м, чтобы упростить согласование проекта как объекта IV класса опасности.
- Пологие откосы 1:2,5 со стороны воды и 1:2 со стороны нижнего бьефа стабилизируют структуру при паводках.
Водосбросное устройство закладывается в теле плотины или сбоку, в зависимости от геометрии участка. При недостатке места рекомендуется:
- Использовать щелевой водосброс с вертикальным щитом – он эффективен при переменных уровнях воды и занимает минимум площади.
- Размещать водосброс в выемке с армированными откосами, обеспечивая безопасность при высокой скорости потока (до 3–4 м/с).
- Проектировать водобойное устройство с прямой камерой гашения энергии длиной не менее 1,5 глубины водного потока на выходе.
Рекомендуется интеграция донного водоспуска диаметром 400–600 мм с ручным или электроприводом. Это обеспечивает контроль уровня воды в межсезонье и возможность осмотра нижнего бьефа без полного опорожнения водохранилища.
При проектировании необходимо учитывать сейсмичность региона, глубину промерзания, гидрогеологические условия и возможность обхода стока на время строительства через временное русло или обводной канал диаметром не менее 1,2 м при расходах до 2 м³/с.

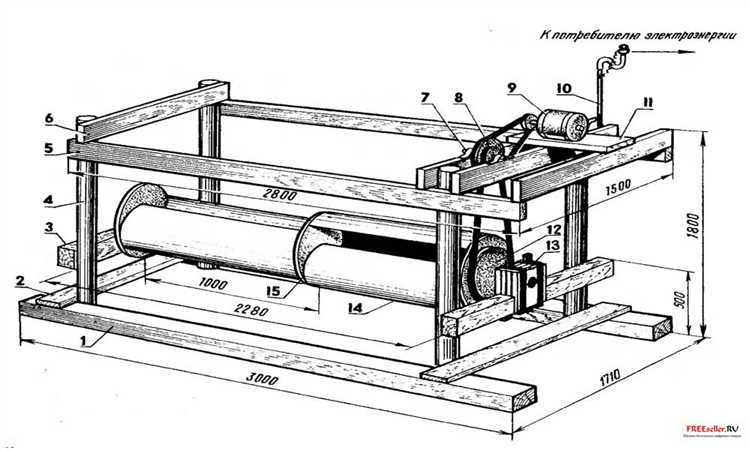

Выбор типа турбины для работы при нестабильном напоре
Для малых рек, где напор колеблется в пределах 2–15 метров, необходимо применять турбины, способные эффективно работать при изменении уровня воды. Неправильно выбранный тип приводит к снижению КПД и нестабильной выработке электроэнергии.
- Каплановские турбины подходят для работы при напоре от 2 до 20 метров. Их регулируемые лопасти позволяют адаптироваться к текущим условиям, сохраняя высокий КПД (до 90%) даже при сильных изменениях потока.
- Пропеллерные турбины с регулируемыми направляющими аппаратом и лопастями эффективны при изменениях расхода, но требуют точного подбора по гидрографу реки. Их сложность оправдана при существенных сезонных колебаниях.
- Фрэнсис-турбины менее чувствительны к изменению напора, но эффективны только в диапазоне 10–300 метров. При падении уровня ниже расчетного происходит резкое снижение производительности.

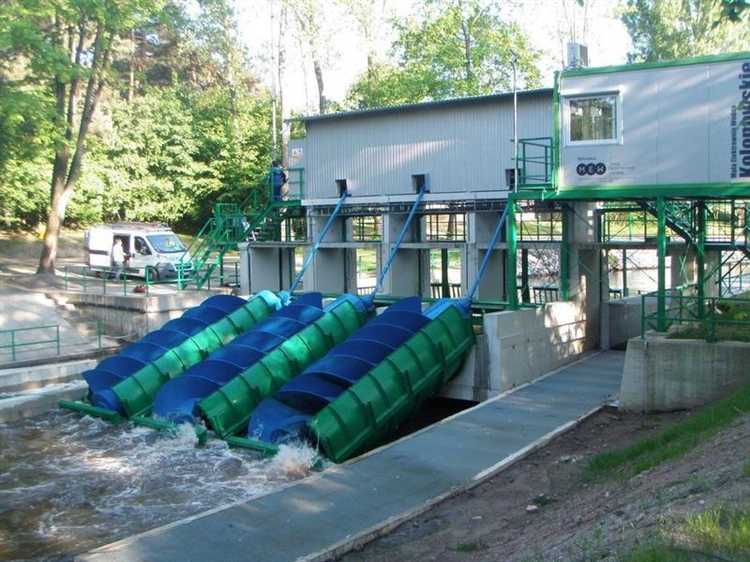

- Банксовские и деривационные решения с применением нескольких параллельных маломощных агрегатов позволяют включать турбины по мере увеличения потока. Это снижает потери при работе вне оптимального режима.
Для участков с суточными или сезонными колебаниями напора свыше 20% от среднего значения предпочтительно использовать регулируемые турбины или их комбинации. Применение автоматических систем управления положением лопастей и загрузкой генератора обеспечивает равномерную работу без необходимости ручного вмешательства.
Рекомендуется проводить моделирование гидрологического режима с шагом не менее одного часа на протяжении года. На основе полученных данных возможно подобрать тип турбины, обеспечивающий наибольшую энергоотдачу в течение всего периода эксплуатации.
Организация рыбопропускных устройств в условиях малой реки
Минимальная глубина потока в камерах рыбохода должна составлять не менее 0,3 м для прохода уклейки, ельца и хариуса. Расход воды через устройство должен быть не менее 5–10 % от среднего расхода реки в нерестовый период. При меньшем расходе рыбы теряют способность находить вход в канал.
Входное отверстие должно размещаться в нижнем бьефе, как можно ближе к струе сброса с плотины, поскольку рыбы ориентируются на зону турбулентности. В выходной зоне, находящейся в верхнем бьефе, необходимо исключить обратный ток и перепады уровня воды более 10 см.
При расчёте гидравлических параметров следует опираться на данные скорости заплыва рыб. Например, для гольяна критическая скорость составляет 0,3 м/с, для форели – до 0,6 м/с. Превышение этих значений ведёт к снижению проходимости устройства.
Рекомендуется предусматривать защитные решётки с ячейками не более 20 мм перед входом в турбину и направляющие струи к рыбоходу. В случае сезонных колебаний уровня воды необходима установка регулируемых затворов на входе в рыбоход.
Использование вертикальных слотов вместо традиционных порогов снижает требования к объёму воды и позволяет устройству работать при минимальном дебите. При наличии нерестилищ выше по течению важно обеспечивать круглогодичную работоспособность рыбохода или обводного канала.
Решение вопросов землепользования и согласование с местными органами
Необходимо получить разрешение на изменение целевого назначения земельных участков. Для этого готовится пакет документов: технический отчет, экологическое заключение и проект землепользования. Он подается в местный комитет по управлению имуществом и земельным ресурсам.
Особое внимание уделяется согласованию с администрацией муниципального образования. Требуется согласовать план отвода земли, предоставить гарантии сохранения прав собственников и арендаторов прилегающих территорий. В случае нахождения на землях сельскохозяйственного назначения обязателен учет мнения аграрных служб.
Обязательным этапом является публичные слушания с участием местных жителей и заинтересованных организаций. Протоколы слушаний прилагаются к документации на утверждение. Игнорирование общественного мнения часто приводит к задержкам в согласовании.
Кроме того, следует обеспечить взаимодействие с водоохранными органами для согласования мероприятий по охране водных ресурсов. Предварительно оформляется декларация воздействия на окружающую среду и план мероприятий по минимизации негативных эффектов.
После сбора всех необходимых документов проект направляется в региональный комитет по экологии и природопользованию для окончательного утверждения. Контроль сроков согласования важен для предотвращения задержек в строительстве.
Особенности монтажа оборудования в удалённых и труднодоступных местах
Монтаж гидроэлектростанции на малой реке в удалённой местности требует тщательного планирования логистики и специализированного подхода к доставке оборудования. Основной вызов – ограниченный доступ транспорта, что диктует использование модульных конструкций и минимизацию веса отдельных узлов.
Транспортировка тяжёлого оборудования осуществляется с применением вездеходной техники и вертолётов, при этом оптимально располагать складские и монтажные площадки максимально близко к месту установки. Рекомендуется заранее организовать временные дороги и площадки для техники, учитывая сезонные особенности рельефа и гидрологии.
При монтаже важно применять технологии сборки, допускающие использование минимального специализированного инструмента и небольшой бригады. Например, использование быстроразъёмных соединений и сборка оборудования на месте из заводских модулей сокращает сроки и снижает риски повреждений.
Особое внимание уделяется организации электроснабжения и освещения рабочего пространства. В условиях отсутствия внешних сетей применяют автономные генераторы с резервированием, а также портативные аккумуляторные светильники для поддержания безопасности и точности операций.
Погодные условия и температура влияют на выбор материалов и технологию монтажа: рекомендуется использовать морозостойкие уплотнители и компоненты, устойчивые к влаге и коррозии. Контроль качества осуществляется в несколько этапов с обязательным тестированием узлов на герметичность и функциональность прямо на объекте.
Квалификация монтажников должна включать опыт работы в экстремальных условиях, владение методами промышленного альпинизма и навыками экстренной медицинской помощи, учитывая удалённость объекта и ограниченность времени для реагирования в случае ЧС.
Методы минимизации воздействия на природные и социальные экосистемы
В процессе проектирования важно внедрение сооружений для миграции водных организмов – рыбопропускных систем с естественным течением, которые позволяют сохранять жизненный цикл их популяций и предотвращают фрагментацию местообитаний.
Использование бесфундаментных конструкций снижает нарушение почвенного покрова и предотвращает эрозию берегов. При строительстве береговые зоны необходимо укреплять только локально, применяя биотехнические методы, например, посадку корневых систем влаголюбивых растений.
Для уменьшения влияния на социальные экосистемы реализуется вовлечение местных сообществ в процесс планирования, включая проведение общественных слушаний и учет традиционных знаний. Важна разработка компенсационных программ, направленных на сохранение и развитие альтернативных источников дохода, связанных с рекреационной и хозяйственной деятельностью.
Мониторинг экологических параметров в реальном времени с помощью автоматизированных систем позволяет оперативно выявлять отклонения от нормативных значений и корректировать режим работы гидроэлектростанции без ущерба для экосистем.
Вопрос-ответ:
Какие факторы учитываются при выборе места для строительства гидроэлектростанции на малой реке?
Выбор места зависит от нескольких параметров: устойчивость берегов, уровень водного потока, перепад высот, доступность для строительства и эксплуатационные особенности. Важно, чтобы река имела постоянный и достаточный объем воды в течение года, а перепад уровня позволял эффективно преобразовывать энергию потока в электричество. Кроме того, учитывают влияние на экосистему и возможность минимизировать вред окружающей среде.
Какое влияние строительство гидроэлектростанции оказывает на местную природу и экосистему реки?
Строительство гидроэлектростанции меняет течение воды, что может повлиять на флору и фауну. Возможны изменения в миграции рыб, а также в составе водных растений и микроорганизмов. Чтобы снизить негативные последствия, применяют специальные конструкции для прохода рыбы, контролируют уровень воды и стараются сохранить естественные зоны, при этом проводят мониторинг экологического состояния на протяжении всего времени работы станции.
Какие технологии и материалы обычно используют при возведении гидроэлектростанций на небольших реках?
Для таких проектов применяют компактные турбины, специально адаптированные к низким перепадам и небольшому потоку воды. Конструкции включают легкие дамбы, шлюзы и водосбросы из бетона или армированных композитов. Трубопроводы и генераторы подбирают с учетом долговечности и устойчивости к коррозии. При проектировании часто используют модульные элементы, которые упрощают монтаж и техническое обслуживание.
Какие экономические выгоды может принести строительство малой гидроэлектростанции для региона?
Малая гидроэлектростанция обеспечивает стабильный источник электроэнергии с низкими затратами на обслуживание. Это снижает зависимость от централизованных сетей и повышает энергетическую независимость района. Кроме того, создание таких объектов способствует развитию местной инфраструктуры, появлению новых рабочих мест, а также может стимулировать развитие малого бизнеса за счет доступной и дешевой электроэнергии.
Какие риски и сложности могут возникнуть при реализации проекта гидроэлектростанции на малой реке?
Среди основных трудностей — сезонные изменения уровня воды, которые влияют на производительность станции. Кроме того, возможны технические проблемы с обеспечением надежности оборудования при низких температурах и загрязнении воды. Значительную роль играет необходимость проведения экологической экспертизы и соблюдения всех норм, что иногда затягивает сроки строительства. Также требуется тщательное планирование для предотвращения подтоплений и негативного воздействия на близлежащие населённые пункты.
Какие факторы учитываются при выборе малой реки для строительства гидроэлектростанции?
При выборе малой реки для строительства гидроэлектростанции оценивают несколько параметров. В первую очередь важны характеристики водотока: его среднегодовой расход, стабильность потока в разные сезоны и перепады высот, которые позволяют получить достаточный напор воды. Также изучают геологические условия на берегах и дне реки, чтобы определить надежность основания для строительства. Важно учитывать экологические последствия — влияние на местную флору и фауну, а также возможность сохранения природного баланса. Кроме того, учитывается близость к инфраструктуре — дорогам, линиям электропередач, что упрощает транспортировку оборудования и последующую передачу энергии в сеть.
