Изменение расположения раковины требует не только демонтажа сантехники, но и пересмотра всей системы водоснабжения и канализации. Основной задачей становится обеспечение правильного уклона сливной трубы – не менее 2 см на каждый метр длины. При отсутствии естественного уклона потребуется установка насосной станции для отвода сточных вод.
Перед началом работ нужно определить, где проходят существующие коммуникации, и оценить возможность их переноса без вмешательства в несущие конструкции. При открытой прокладке труб учитываются требования к эстетике и доступности для обслуживания. При скрытой – необходимо предусмотреть ревизионные люки.
Перенос раковины также означает изменение точек подключения холодной и горячей воды. Если разводка выполнена металлопластиковыми трубами, перенаправление магистрали возможно с использованием обжимных фитингов. Для труб из сшитого полиэтилена потребуются пресс-фитинги и соответствующий инструмент.
Электрическая часть проекта включает возможный перенос посудомоечной машины, розеток и освещения в зоне мойки. Все работы вблизи воды выполняются с учетом требований ПУЭ: обязательное заземление, установка УЗО и использование влагозащищённых розеток не ниже IP44.
Проверка уклона и длины сливной трубы до стояка
Перед переносом раковины необходимо рассчитать уклон и длину сливной трубы, чтобы избежать застоя воды и засоров.
- Минимальный уклон трубы диаметром 50 мм – 3 см на каждый метр длины. Если труба длиннее 3 метров, увеличивают уклон до 4 см/м.
- Максимальная длина горизонтального участка без дополнительного фанового выхода – 3 метра. Превышение требует установки ревизии и аэрационного клапана.
- Если перепад высот между сифоном и врезкой в стояк недостаточный, вода будет стекать медленно, создавая риск обратного тока и неприятных запахов.
Для точного измерения:
- Определите высоту выхода в стояк от пола.
- Отметьте предполагаемую точку установки сифона.
- Вычислите разницу высот и разделите на длину трубы в метрах – получите уклон в см/м.
При недостаточном уклоне перенести раковину нельзя без поднятия пола, установки насоса или изменения точки подключения к стояку.

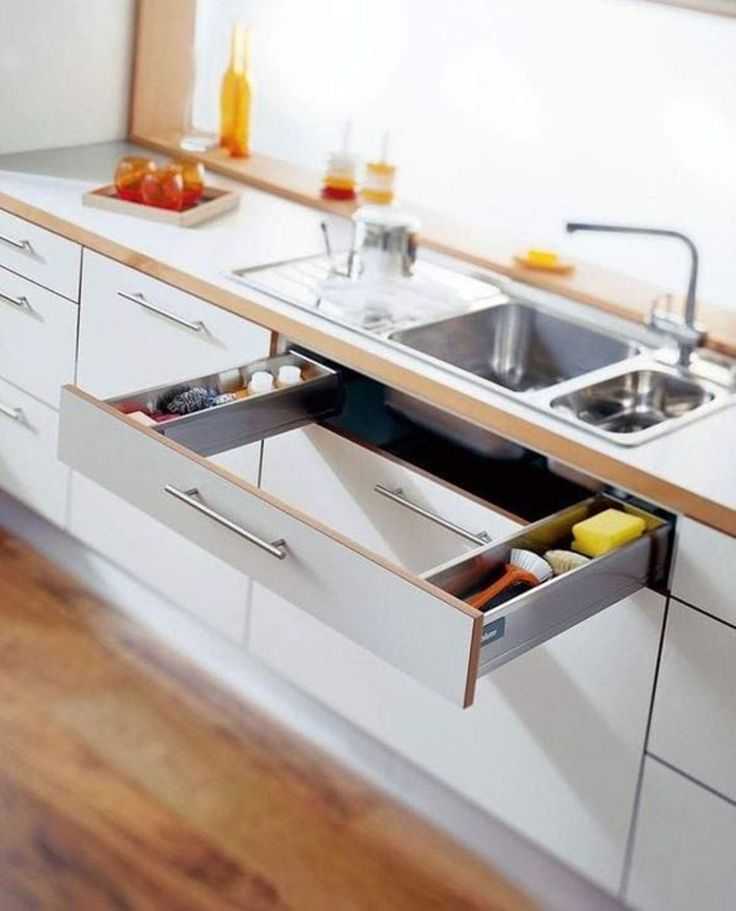

Определение точного положения новой раковины с учётом мебели и техники
Шкаф под раковину должен иметь минимальную ширину 60 см, если используется стандартная мойка. Для угловых решений подойдут модели на 80 см с L-образной конфигурацией. Важно обеспечить свободный доступ к сифону и вентилям, поэтому устанавливать раковину в труднодоступных углах нежелательно.
Уровень установки раковины определяется высотой кухонного гарнитура, обычно 85 см от пола до верхней кромки. При наличии встроенной техники под столешницей нужно проверить, чтобы сливная арматура не пересекалась с корпусами приборов. Для этого используется вертикальный шаблон размещения сантехники: отвод канализации – минимум 30 см от пола, желательно ближе к центру шкафа.
Также стоит учитывать путь прокладки труб. Чем меньше изгибов и соединений, тем меньше риск засоров и утечек. Оптимальная длина горизонтального участка канализации – не более 3 метров при уклоне не менее 2 см на метр. Если требуется более длинный путь, рекомендуется установка дополнительного вентиляционного клапана или насоса.
Выбор способа подключения к водопроводу: пайка, обжим или гибкие шланги
Пайка применяется при соединении медных труб. Требует газовой горелки, припоя и флюса. Соединение долговечное, выдерживает давление до 25 атмосфер и температуру до 200°C. Подходит для скрытой прокладки в стенах. Недостаток – невозможность разобрать соединение без повреждения. Работы выполняются только на полностью осушенном участке трубопровода.
Обжим используется с металлопластиковыми или нержавеющими трубами. Соединение осуществляется с помощью фитингов и обжимного кольца. Не требует нагрева. Преимущество – возможность многократной сборки и разборки. Рабочее давление – до 10 атмосфер. При установке необходимо точно отрезать трубу и использовать калибратор. Подходит для открытой разводки, особенно при самостоятельной установке.
Гибкие шланги – быстрый способ подключения. Используются армированные или гофрированные модели из нержавеющей стали. Армированные выдерживают до 10 атмосфер, срок службы – 3–5 лет. Гофрированные – до 16 атмосфер, служат до 10 лет. Установка без инструментов, но необходим фильтр грубой очистки на вводе воды, чтобы избежать засоров. Шланги нельзя перегибать или скручивать, иначе они быстро выйдут из строя.
При выборе способа подключения учитываются материал труб, доступность подключения и предполагаемая нагрузка. Для скрытой прокладки предпочтительна пайка, для самостоятельной установки – обжим или гофрированные шланги.
Устройство вентиляции канализации: установка фановой трубы или клапана
При переносе кухонной раковины увеличивается длина горизонтального участка канализационной трубы, что повышает риск срыва гидрозатвора из-за разрежения воздуха в системе. Чтобы исключить запах из канализации, требуется установка вентиляционного элемента – фановой трубы или аэрационного клапана.
Фановая труба – вертикальный стояк, соединённый с системой канализации и выведенный выше уровня кровли минимум на 30 см. Диаметр трубы – не менее 110 мм. Фановый стояк должен быть прямым, без горизонтальных участков, с плавными отводами не более 45°. Такая система обеспечивает полноценный воздухообмен и работает независимо от давления в системе.
Если вывести фановой стояк невозможно (например, в квартире без доступа к кровле), допускается установка аэрационного клапана. Он открывается при снижении давления в трубе и пропускает воздух внутрь, предотвращая срыв гидрозатвора. Важно: клапан не выпускает воздух наружу, поэтому его нельзя использовать как замену полноценной вентиляции при наличии нескольких сантехнических приборов.
Клапан монтируется вертикально выше уровня подключения сифона, но не ниже 150 мм от уровня перелива в раковине. Минимальный диаметр – 50 мм. Не устанавливать клапан в замкнутом пространстве без вентиляции. При сильных морозах возможна его некорректная работа – рекомендуется утепление или размещение в отапливаемом помещении.
При наличии сомнений в расчётах воздухообмена предпочтительнее использовать фановой стояк. Он обеспечивает стабильную работу всей системы независимо от нагрузки и погодных условий.
Организация доступа к запорной арматуре на новом месте
Перед переносом раковины необходимо определить точное расположение запорной арматуры: шаровых кранов или вентилей на подводящих трубах. Их размещают на участке, доступном без демонтажа мебели или отделки. Оптимальное решение – установка арматуры в шкафу под мойкой с зазором не менее 10 см от задней стенки корпуса.
Минимальный диаметр проходного сечения кранов – ½ дюйма. Для подключения гибкой подводки применяются фитинги с наружной резьбой G½. Монтаж арматуры следует выполнять на неподвижных участках труб, исключая натяжение и скручивание.
Если трубы скрыты в стене или полу, необходимо предусмотреть ревизионный люк. Размер проёма – не менее 150×150 мм. Люк должен обеспечивать свободный доступ к каждой точке соединения и обеспечивать возможность замены узла без нарушения отделки.
При установке фильтров грубой очистки перед кранами необходимо учитывать направление потока и обеспечить съём фильтрующего элемента без демонтажа трубопровода. Угол подключения корпуса фильтра должен обеспечивать вертикальное положение для последующего обслуживания.
Для предотвращения залома гибкой подводки при открывании фасада шкафа следует использовать угловые держатели или жесткие соединения. Минимальный радиус изгиба подводки – 50 мм. Монтаж выполняется с применением уплотнительной фум-ленты или анаэробного герметика, в зависимости от материала соединений.
Обязательно тестирование узла после сборки: плавное открытие и закрытие кранов, отсутствие утечек при максимальном давлении. Проверка проводится до установки мойки и столешницы, чтобы при необходимости обеспечить корректировку узла без демонтажа мебели.
Укладка труб в стену или под пол: ограничения и допустимые материалы
При прокладке труб для кухонной раковины в стену или под пол важно учитывать допустимые материалы и технические нормы. Для скрытого монтажа используются трубы из ППР (полипропилена), ПНД (полиэтилена низкого давления), меди и металлопластика. Каждый материал обладает собственными требованиями по температурному режиму, устойчивостью к давлению и химической агрессии.
Полипропиленовые трубы допускаются к укладке в стену и под пол благодаря высокой прочности и устойчивости к коррозии. Максимальная температура рабочей среды не должна превышать 95 °C. При укладке в бетонную стяжку рекомендуется использовать гофротрубы для защиты от механических повреждений.
Полиэтиленовые трубы ПНД применяются преимущественно для холодной воды и канализации. Они не устойчивы к горячей воде и требуют защитной оболочки при укладке под пол для предотвращения деформации и повреждений.
Медные трубы характеризуются долговечностью и стойкостью к высоким температурам, но требуют качественной изоляции от бетона и стен для предотвращения коррозии. Их укладка возможна только при соблюдении норм по зазорам и прокладке в специальные каналы.
Металлопластиковые трубы удобны для скрытой прокладки благодаря гибкости. Для укладки в стену необходимы защитные гильзы, а под полом – устойчивость к нагрузкам и деформациям. Максимальная температура эксплуатации не должна превышать 90 °C.
Запрещено использовать обычные металлические трубы без защитного покрытия в скрытых местах из-за коррозии и риска протечек. Все трубы должны иметь нормативные сертификаты и соответствовать требованиям СП и СНиП по монтажу внутренних инженерных систем.
При прокладке следует предусмотреть компенсационные петли для учета температурного расширения, а также обеспечить доступ к соединениям для обслуживания и ремонта.
Проверка герметичности соединений и испытание системы под давлением
После монтажа раковины и подключения коммуникаций необходимо проверить герметичность всех соединений и провести испытание системы под давлением, чтобы исключить протечки и гарантировать надежность.
- Закройте сливное отверстие с помощью пробки или заглушки.
- Откройте подачу воды и заполните систему до полного заполнения труб и сифона.
- Осмотрите места соединений между трубами, фитингами, сифоном и водопроводными трубами на предмет появления капель или влажных пятен.
- При отсутствии визуальных признаков протечек перейдите к испытанию под давлением.
- Испытание проводится путём создания избыточного давления: закройте все краны на выходе и подсоедините манометр или используйте тестовый насос.
- Наблюдайте показания манометра не менее 5 минут. Давление должно сохраняться без снижения.
- Если давление падает, повторно проверьте герметичность всех соединений и при необходимости подтяните или замените уплотнители (например, фум-ленту, резиновые прокладки).
Дополнительно рекомендуется проверить работу сифона под нагрузкой – налить в раковину воду и проследить за отсутствием подтеканий в местах соединений.
- Используйте герметик на силиконовой основе для уплотнения труднодоступных мест.
- Не применяйте излишнее усилие при затягивании, чтобы не повредить резьбу и прокладки.
- Для контроля используйте чистую сухую тряпку – она поможет выявить даже мелкие капли.
Проверка проводится перед установкой декоративных панелей и окончательной отделкой, что позволяет избежать сложного демонтажа при выявлении дефектов.
Вопрос-ответ:
Какие этапы нужно пройти, чтобы перенести кухонную раковину на другое место?
Перенос раковины начинается с отключения воды и демонтажа старой конструкции. Затем нужно подготовить новую точку установки: провести коммуникации для подачи воды и отвода сточных вод. После этого раковина крепится на новом месте, подключается к трубам и проверяется герметичность соединений. Завершающий этап — установка сифона и подключение к канализации.
Можно ли перенести раковину самостоятельно или лучше вызвать специалиста?
Если есть базовые навыки работы с сантехникой и понимание системы водоснабжения и канализации, перенос можно выполнить самостоятельно. Важно тщательно изучить схему подключения и иметь нужные инструменты. Однако при сложных коммуникациях или нестандартных ситуациях лучше обратиться к мастеру, чтобы избежать протечек и повреждений.
Какие материалы и инструменты потребуются для переноса кухонной раковины?
Для работы понадобятся: разводной ключ, отвертки, ножовка по металлу или труборез, сантехническая лента или герметик, новые трубы или шланги (если старые не подходят), крепежные элементы, а также сифоны и соединительные детали для канализации и подачи воды. Материалы выбираются с учётом типа водопроводных и канализационных труб в доме.
Сколько времени обычно занимает перенос раковины на новое место?
Время работы зависит от сложности и объёма подготовительных работ. Если коммуникации расположены удобно и не требуется их значительная перестройка, перенос может занять несколько часов. При необходимости прокладки новых труб и изменения разводки процесс может растянуться на один или два дня.
