Какие есть методы расчета электрического поля

Электрическое поле – векторная физическая величина, характеризующая силовое воздействие на заряженные частицы со стороны других зарядов. Основные методы расчета электрического поля включают аналитические и численные подходы. Выбор метода зависит от конфигурации заряженных тел и симметрии системы.

Аналитические методы опираются на закон Кулона и принцип суперпозиции. Для систем с высокой симметрией – сферической, цилиндрической или плоской – применяется метод Гаусса. Например, поле бесконечно длинного заряженного провода с линейной плотностью заряда λ определяется выражением E = λ / (2πε₀r), где r – расстояние от провода до точки наблюдения, ε₀ – электрическая постоянная.

Для расчета поля от конечного распределения зарядов используется интегральная форма закона Кулона. При этом вектор напряжённости в точке пространства определяется интегралом вида E = (1 / 4πε₀) ∫(ρ(r’) (r — r’) / |r — r’|³) dV’, где ρ(r’) – объемная плотность заряда. Такой подход применяется при отсутствии симметрии или сложной геометрии.

Численные методы необходимы, когда аналитическое решение невозможно. Распространённый метод – метод конечных разностей (FDM), в котором пространство разбивается на дискретную сетку, а дифференциальные уравнения заменяются разностными аналогами. Для повышения точности в нерегулярных областях применяют метод конечных элементов (FEM), который позволяет адаптировать сетку к сложной геометрии.

При моделировании динамических процессов с участием переменных электрических полей часто используется метод конечных объемов (FVM) или метод моментов (MoM) для решения интегральных уравнений. Они находят применение в задачах радиофизики, электродинамики и проектирования антенн.

Расчет электрического поля точечного заряда с учетом симметрии

Рассмотрим точечный заряд q, расположенный в начале координат. Электрическое поле 𝐄 в этом случае определяется только расстоянием r от заряда, поскольку система обладает сферической симметрией.

Согласно закону Кулона:

𝐄(r) = (1 / (4π𝜀₀)) · (q / r²) · 𝐫̂,

где 𝐫̂ – единичный вектор, направленный от заряда к точке наблюдения, 𝜀₀ – электрическая постоянная (примерно 8.854 × 10⁻¹² Ф/м).

Из-за симметрии векторы поля во всех направлениях имеют одинаковую величину на одинаковом расстоянии от заряда. Это позволяет использовать гауссову поверхность – сферу радиуса r с центром в точке расположения заряда. Тогда поток поля через поверхность равен:

Φ = ∮𝐄·d𝐒 = E · 4πr².

По теореме Гаусса:

Φ = q / 𝜀₀.

Приравнивая выражения, получаем:

E = (1 / (4π𝜀₀)) · (q / r²).

Учет симметрии позволяет упростить задачу: поле направлено радиально, а модуль зависит только от r. Вне сферы симметрии это выражение неприменимо. Для анализа векторного направления следует использовать декартовы координаты:

𝐄(x, y, z) = (1 / (4π𝜀₀)) · q · (𝐫 / r³), где 𝐫 = (x, y, z).

Поле убывает по закону 1 / r², что важно при численном моделировании. При вычислениях вблизи заряда следует учитывать особенности сходимости интегралов и использовать регуляризацию при необходимости.

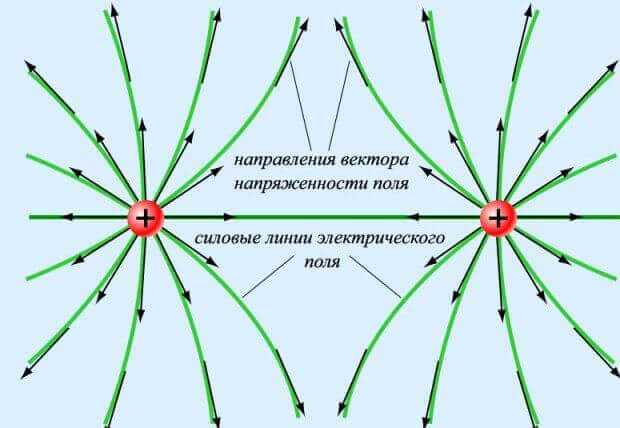

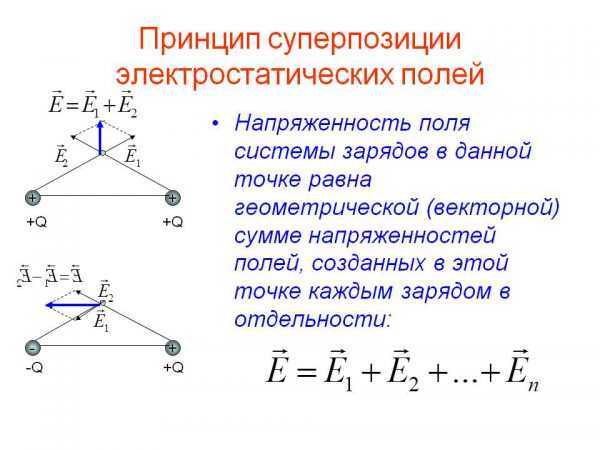

Использование принципа суперпозиции для нескольких зарядов

Принцип суперпозиции позволяет рассчитывать результирующее электрическое поле как векторную сумму полей, создаваемых каждым зарядом отдельно. Для точечных зарядов выражение имеет вид:

E_общ = E₁ + E₂ + … + E_n,

где каждое E_i – поле, создаваемое i-м зарядом в данной точке. Значение E_i вычисляется по формуле:

E = k · |q| / r²,

где k – коэффициент (≈ 8.99 × 10⁹ Н·м²/Кл²), q – величина заряда, r – расстояние от заряда до точки наблюдения. Направление поля зависит от знака заряда: от положительного – отталкивающее, от отрицательного – притягивающее.

Рекомендуется использовать декартову систему координат. Для каждого заряда определить координаты точки наблюдения относительно него, затем рассчитать компоненты поля:

E_x = E · cos(θ), E_y = E · sin(θ),

или через координаты напрямую:

E_x = k · q · (x — x₀) / r³, E_y = k · q · (y — y₀) / r³.

После нахождения всех компонент суммировать их по направлениям:

E_{x общ} = ΣE_{x i}, E_{y общ} = ΣE_{y i}. Вектор поля: E_общ = ( E_{x общ}, E_{y общ} ). Модуль: |E| = √(E_x² + E_y² ).

Для систем с симметрией (равносторонний треугольник, квадрат) полезно учитывать геометрию для упрощения расчетов: часть компонент может компенсироваться. В таких случаях расчёт производится лишь для одного заряда, а затем результат масштабируется с учётом симметрии и направлений.

Определение поля с помощью теоремы Гаусса при наличии симметрии

Теорема Гаусса применяется для упрощённого расчёта электрического поля, если система обладает симметрией. Основное условие – возможность выбора гауссовой поверхности, на которой напряжённость поля имеет постоянное значение или направлена перпендикулярно поверхности.

Сферическая симметрия: используется при равномерном распределении заряда в точке, сфере или оболочке. Гауссова поверхность – сфера радиуса r с центром в источнике поля.

Для точечного заряда: \( E = \dfrac{1}{4\pi \varepsilon_0} \dfrac{q}{r^2} \)
Для равномерно заряженной сферы: вне сферы поле идентично полю точечного заряда, внутри: \( E = \dfrac{1}{4\pi \varepsilon_0} \dfrac{qr}{R^3} \)

Цилиндрическая симметрия: характерна для бесконечно длинного заряженного провода или цилиндра. Гауссова поверхность – коаксиальный цилиндр.

Поле вне провода: \( E = \dfrac{\lambda}{2\pi \varepsilon_0 r} \), где \( \lambda \) – линейная плотность заряда
Внутри цилиндра с объемной плотностью \( \rho \): \( E = \dfrac{\rho r}{2 \varepsilon_0} \)

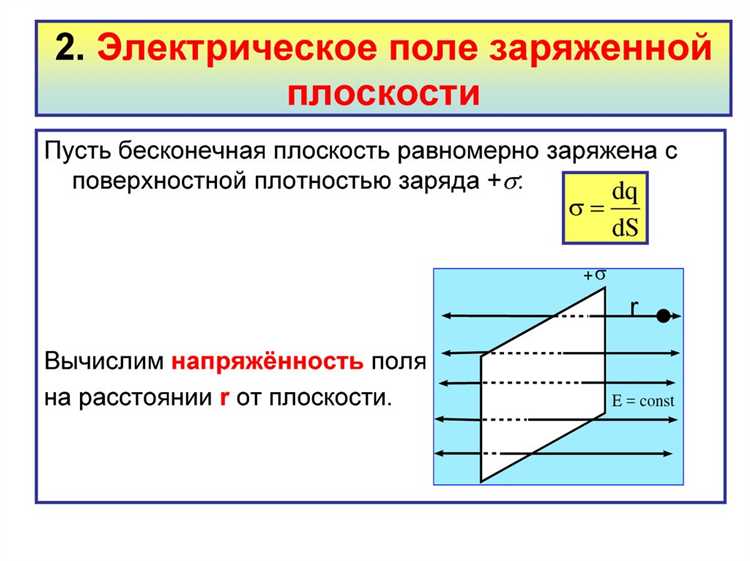

Плоская симметрия: применяется к бесконечно заряженным плоскостям. Гауссова поверхность – цилиндр, перпендикулярный плоскости.

Поле с одной стороны плоскости: \( E = \dfrac{\sigma}{2 \varepsilon_0} \)
Между двумя параллельными плоскостями с противоположными зарядами: \( E = \dfrac{\sigma}{\varepsilon_0} \)

Рекомендуется:

Выбирать гауссову поверхность так, чтобы поле было либо постоянным по модулю, либо нулевым на части поверхности.
Оценивать вид симметрии до вычислений. Применение теоремы Гаусса при отсутствии симметрии не даёт точного результата.
При сложных конфигурациях – разделять систему на области с различной симметрией и применять теорему отдельно для каждой.

Численное моделирование электрического поля методом конечных разностей

Метод конечных разностей применяется для численного решения уравнения Пуассона или уравнения Лапласа, описывающих распределение электрического потенциала в заданной области. Основная идея – аппроксимация производных конечными разностями на дискретной сетке.

Для двумерного случая уравнения Лапласа:

∇²φ(x, y) = 0

Аппроксимация на равномерной прямоугольной сетке с шагом h по обеим координатам дает:

φ(i+1,j) + φ(i−1,j) + φ(i,j+1) + φ(i,j−1) − 4φ(i,j) = 0

Рекомендации по реализации:

Использовать одинаковый шаг h для упрощения математики. Оптимальное значение – такое, при котором обеспечивается баланс между точностью и вычислительной нагрузкой. Для большинства задач достаточно h = 0.01...0.1.
Граничные условия задаются жёстко: потенциал на границах сетки фиксируется согласно физической постановке задачи.
Решение системы уравнений проводится итерационными методами. Для стационарных задач достаточно метода Гаусса-Зейделя или метода сопряженных градиентов.

Пошаговый алгоритм:

Создание двумерной сетки с разбиением области на ячейки.
Инициализация массива потенциалов: внутренняя область – нули, границы – заданные значения.
Итерационный пересчет значений потенциала в узлах до достижения сходимости:

Для каждого внутреннего узла вычисляется новое значение как среднее от четырех соседних.
Проверка изменения потенциала по сравнению с предыдущей итерацией. Критерий сходимости – например, изменение меньше 10⁻⁶.

После достижения сходимости вычисляется электрическое поле E = -∇φ с использованием центральной разности.

Преимущества метода:

Простота реализации, особенно в двумерных задачах с регулярной сеткой.
Возможность учитывать сложные граничные условия и неоднородности среды через изменение локальных параметров.

Ограничения:

Медленная сходимость для крупных сеток – требуется ускорение через многосеточные методы или предобуславливание.
Чувствительность к качеству сетки при решении задач со сложной геометрией – может потребоваться адаптивная дискретизация.

Метод конечных разностей эффективен для моделирования статических полей и служит основой для более сложных численных схем, включая методы объемов и элементов.

Применение метода изображений при наличии проводящих поверхностей

Метод изображений используется для расчёта электрического поля в системах с проводящими границами, где прямое решение уравнений Максвелла затруднено. Основной принцип – замена проводящей поверхности эквивалентной системой зарядов, обеспечивающей то же граничное условие для потенциала.

Рассмотрим задачу точечного заряда \( q \), расположенного на расстоянии \( h \) от бесконечной проводящей плоскости. Метод изображений заменяет проводник мнимым зарядом \( -q \), расположенным на расстоянии \( h \) по другую сторону плоскости. Потенциал в любой точке над плоскостью определяется как сумма потенциалов от настоящего и мнимого зарядов:

\varphi(\mathbfr}) = \frac1}\mathbf \right)

Электрическое поле получается градиентом потенциала. Поле внутри проводника при этом нулевое, а на его поверхности – ортогонально границе, что согласуется с физическими условиями.

Метод также применим при наличии углов, сфер и цилиндров, но в этих случаях изображения могут быть бесконечными рядами. Например, для заряда внутри заземлённой проводящей сферы радиуса \( R \), расположенного на расстоянии \( r_0 \) от центра, эквивалентная система состоит из мнимого заряда \( q’ = -q \frac{R}{r_0} \), расположенного на расстоянии \( R^2/r_0 \) от центра в том же направлении. Потенциал вне сферы:

\varphi(\mathbf\mathbf + \fracq’} — \mathbf{r}_{q’} \right)

Метод изображений даёт точные аналитические решения только при высокой симметрии. Для произвольных геометрий используется численное моделирование, где изображения служат начальными приближениями. При решении практических задач важно контролировать выполнение граничных условий и учитывать индукцию на проводящих телах.

Расчет поля в диэлектриках с учетом поляризации

При введении диэлектрика во внешнее электрическое поле в его объеме возникает поляризация, характеризуемая вектором поляризации 𝑷. Поляризация порождает собственное поле, влияющее на результирующее электрическое поле внутри материала.

Основное уравнение для расчета электрического смещения: 𝑫 = 𝜖₀𝑬 + 𝑷. В линейных изотропных диэлектриках используется соотношение 𝑷 = 𝜒ₑ𝜖₀𝑬, где 𝜒ₑ – электрическая восприимчивость. Тогда 𝑫 = 𝜖𝜖₀𝑬, где 𝜖 = 1 + 𝜒ₑ.

Для нахождения поля внутри диэлектрика требуется решить уравнение Пуассона: ∇·𝑫 = 𝜌, где 𝜌 – свободный заряд. В отсутствие свободных зарядов: ∇·𝑫 = 0.

В задачах с границами между различными диэлектриками учитываются граничные условия: нормальная компонента 𝑫 непрерывна при отсутствии поверхностных зарядов, тангенциальная компонента 𝑬 – при отсутствии поверхностных токов.

При наличии неоднородного диэлектрика 𝜖 = 𝜖(𝐫) расчёт проводится численно. Используется метод конечных разностей или метод конечных элементов с учетом пространственной зависимости 𝜖(𝐫).

Для оценки вклада поляризационных зарядов вычисляют объемную плотность связанного заряда 𝜌_св = −∇·𝑷 и поверхностную плотность σ_св = 𝑷·𝐧. Эти заряды учитываются при составлении уравнений для потенциала или поля.

В случае сильной зависимости 𝑷(𝑬) от поля, расчет требует итерационного подхода. Начальное поле оценивается без поляризации, затем корректируется с учетом рассчитанного 𝑷, процесс повторяется до сходимости.

Определение напряженности поля по распределению потенциала

Напряженность электрического поля 𝐄 связана с потенциалом φ соотношением: 𝐄 = -∇φ. Это векторная величина, определяемая как отрицательный градиент скалярного потенциала. В декартовой системе координат компоненты поля вычисляются по формулам: E_x = -∂φ/∂x, E_y = -∂φ/∂y, E_z = -∂φ/∂z.

При наличии аналитического выражения для потенциала, производные берутся напрямую. Например, если φ(x, y) = x² + y², то 𝐄 = -2x𝐢 — 2y𝐣. Для численных задач применяются разностные схемы. Для одномерного случая используется центральная разностная аппроксимация: E ≈ — (φ_i+1 — φ_i-1) / (2Δx), где Δx – шаг сетки.

При работе с двумерными и трёхмерными данными целесообразно использовать методы численного дифференцирования с адаптивным шагом, чтобы минимизировать погрешности при резких изменениях потенциала. В задачах с симметрией полезно переходить к цилиндрической или сферической системе координат. Например, при сферической симметрии: E_r = -dφ/dr, где r – расстояние от центра симметрии.

Для получения корректных результатов необходимо учитывать граничные условия. При задании потенциала на границе области вычисление напряженности требует точного учета значений производных вблизи границ. Используются односторонние разности или специальные методы экстраполяции.

В численном моделировании применяется дискретизация с последующим построением поля с помощью разностных операторов. Для повышения точности часто используются схемы второго или четвёртого порядка. При наличии шума в данных рекомендуется сглаживание потенциала перед вычислением градиента.

Вопрос-ответ:

Какие существуют основные методы расчета электрического поля?

Существует несколько подходов к вычислению электрического поля. Самыми распространёнными являются: аналитический метод, метод суперпозиции, метод изображений, численные методы (например, метод конечных разностей) и использование теоремы Гаусса. Каждый из них применяется в зависимости от формы зарядов, симметрии задачи и требований к точности. Например, аналитический метод удобен для простых конфигураций, тогда как численные методы применимы при сложной геометрии, где не удаётся получить точное выражение для поля.

Когда удобно использовать теорему Гаусса при расчётах?

Теорема Гаусса особенно полезна в задачах с высокой степенью симметрии — сферической, цилиндрической или плоской. Если распределение заряда обладает такой симметрией, можно выбрать поверхность, на которой напряжённость поля постоянна, что значительно упрощает вычисления. Например, для бесконечно длинного заряженного цилиндра удобно использовать цилиндрическую поверхность, а для точечного заряда — сферическую.

Что такое метод изображений и в каких задачах он применяется?

Метод изображений — это приём, который используется для решения электростатических задач с граничными условиями. Он основан на замене проводящих поверхностей воображаемыми зарядами, которые создают такое же поле, как и реальная конфигурация. Этот метод особенно полезен при расчёте поля от заряда рядом с проводящей плоскостью или сферой. Он позволяет избежать прямого решения уравнений с граничными условиями, подставляя вместо них эквивалентную систему без поверхности, но с дополнительными «изображениями».

В чём разница между аналитическим и численным подходом?

Аналитический подход подразумевает получение точной формулы для электрического поля на основе уравнений электростатики. Такой метод даёт точное решение, но применим только к ограниченному числу задач с простой геометрией. Численные методы, напротив, используют дискретизацию пространства и позволяют приближённо рассчитать поле в любой точке. Примеры таких методов — метод конечных разностей и метод конечных элементов. Они требуют компьютерных вычислений, но позволяют работать со сложными формами и неоднородными материалами.

Можно ли использовать суперпозицию при расчёте полей от нескольких зарядов?

Да, принцип суперпозиции широко применяется при расчёте электрического поля от нескольких зарядов. Суть его в том, что поле от системы зарядов равно векторной сумме полей, создаваемых каждым зарядом по отдельности. Это работает потому, что уравнения электростатики линейны. Такой подход особенно удобен, если известны координаты и величины всех зарядов — тогда можно поочерёдно вычислить поле от каждого и сложить результаты.
