При проверке целостности и качества соединения длинных кабельных линий (от 100 метров и выше) обычные методы с мультиметром становятся бесполезными. Сопротивление проводников, влияние наводок и потеря сигнала требуют другого подхода. Здесь уже нужны инструменты с активным генератором сигнала и возможностью компенсации затухания.
Для прозвонки кабеля на таком расстоянии используют трассоискатели, кабельные тестеры с генератором тона, измерители длины импульса (TDR) и профессиональные омметры с высокой чувствительностью. Выбор зависит от типа кабеля – витая пара, коаксиал или силовой – и условий трассировки.
Если трасса уходит под землю или в стену, дополнительно применяются индукционные приёмники и щупы, позволяющие определить не только обрыв или короткое замыкание, но и точное местоположение дефекта. Такие методы особенно актуальны при диагностике телекоммуникационных и силовых линий, где простои критичны.
Важно учитывать затухание сигнала: для медных кабелей на 100 метрах потери могут составлять до 20 дБ, особенно при высокой частоте сигнала. Поэтому оборудование должно поддерживать адаптацию по длине линии. Простая прозвонка батарейкой или зуммером здесь уже не поможет – необходим осмысленный подбор методики и оборудования.
Выбор прибора для прозвонки кабеля на большие расстояния
Для кабелей длиной свыше 100 метров простые тестеры не подходят. Требуется прибор, способный точно определять разрывы, короткие замыкания и пробои изоляции на значительном удалении. При выборе учитывают тип кабеля, наличие экрана, условия прокладки и требуемую точность измерений.
- Кабелеискатель с функцией трассировки: применяется для локализации повреждений на расстоянии до 2 км. Подходит для витой пары, коаксиала и силовых кабелей. Пример – MS6812 или Pro’sKit MT-7062. Работают в паре: генератор сигнала и приёмник. Позволяют определить направление и обрыв без доступа к противоположному концу.
- Тестер витой пары с измерением длины: модели с функцией TDR (Time Domain Reflectometer), такие как Fluke MicroScanner2, измеряют расстояние до обрыва и показывают длину кабеля. Подходят для LAN и телефонных линий до 500 м.
- Мегаомметр: используется для силовых линий. Позволяет проверить сопротивление изоляции на дистанции до 1 км. Подходит при прокладке кабеля в земле или на объектах с повышенной влажностью.
- Цифровой рефлектометр: точный прибор для телекоммуникационных и коаксиальных кабелей. Обнаруживает дефекты, отражённые импульсом, с точностью до 1 м. Используется для сетей с высокой плотностью соединений.
Для наружной прокладки и подземных линий с экранированными жилами лучше использовать приборы с высокой чувствительностью и встроенной защитой от помех. При прозвонке силовых кабелей обязательно использовать приборы с высоким классом безопасности (CAT III и выше).
Оптимальный выбор зависит от структуры линии: для сетей Ethernet – тестер с TDR, для силовых – мегаомметр, для общего поиска трассы – кабелеискатель с приёмником и генератором сигнала.
Особенности использования генератора тона с индуктивным щупом
Генератор тона с индуктивным щупом применяется для идентификации жил кабеля на расстоянии без необходимости прямого контакта с проводниками. Это особенно полезно при работе с кабелями длиной более 100 метров, проложенными в стенах, кабель-каналах или траншеях.
Индуктивный щуп улавливает электромагнитное поле, создаваемое генератором, подключенным к исследуемой жиле. Это позволяет определить точное расположение кабеля даже при отсутствии доступа к оголённым участкам.
Перед началом работы генератор подключается к одной из жил кабеля, желательно при отключённом напряжении. Для точного обнаружения рекомендуется выбрать частоту сигнала в диапазоне 800–1200 Гц, так как она лучше воспринимается щупом на дальних участках.
Щуп перемещается вдоль предполагаемого маршрута кабеля. При приближении к нужной жиле уровень звукового сигнала или индикации на щупе усиливается. На длине свыше 100 метров уровень сигнала снижается, поэтому важно выбирать щуп с высокой чувствительностью и использовать качественные наушники при наличии акустического выхода.

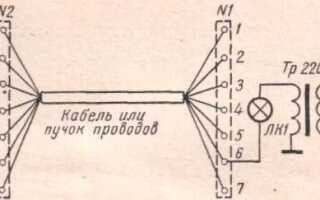

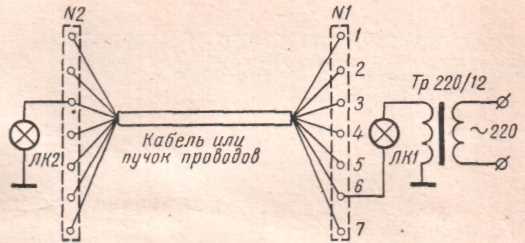

Если кабель многожильный, генератор подключается поочерёдно к каждой жиле, а на другом конце проверяется наличие сигнала. Для исключения помех желательно избегать близости к источникам электромагнитных излучений – электродвигателям, трансформаторам, линиям 220 В.
Некоторые модели генераторов позволяют изменять частоту сигнала и режим модуляции. Это помогает отличать нужный сигнал от посторонних наводок. Использование генератора с функцией «тон + земля» облегчает обнаружение в кабелях с экранирующей оплёткой.
При правильной настройке и аккуратной работе генератор с индуктивным щупом позволяет быстро и точно прозвонить кабель даже на расстоянии свыше 100 метров без нарушения целостности изоляции.
Проверка целостности жил с помощью мегаомметра
Для проверки изоляции жил на кабеле длиной свыше 100 метров используют мегаомметр с напряжением испытания от 500 до 1000 В. Перед началом проверки кабель должен быть полностью обесточен, заземлён и разряжен. Все концы жил необходимо отсоединить от оборудования и разъединить между собой.
Далее проверяется сопротивление между жилами попарно. Подключение производится аналогично: один контакт мегаомметра – к одной жиле, второй – ко второй. Измерения проводятся по всем возможным комбинациям жил. При наличии пробоя или межжильного замыкания мегаомметр покажет заниженное сопротивление – менее 0,5 МОм.
Если мегаомметр показывает ноль или значение стремится к нулю, жилы имеют короткое замыкание или утечку. При высоком и стабильном показании (свыше 10 МОм) изоляция считается исправной. Для точности каждое измерение повторяется не менее двух раз с перерывом в 1–2 минуты.
Метод прозвонки с помощью отраженного сигнала (TDR)
Time Domain Reflectometry (TDR) – способ выявления обрывов, коротких замыканий и повреждений изоляции на кабелях длиной более 100 метров. Метод основан на регистрации отраженного сигнала от места дефекта.
Для прозвонки используется TDR-тестер, который посылает короткий импульс напряжения в кабель. При наличии дефекта часть сигнала отражается обратно. Время возврата сигнала фиксируется и пересчитывается в расстояние до повреждения с учетом скорости распространения сигнала в конкретной кабельной среде (обычно от 0.6 до 0.8 от скорости света).
Перед измерением нужно указать коэффициент укорочения (Velocity Factor) для конкретного типа кабеля. Значение можно найти в технической документации или замерить экспериментально на отрезке известной длины.
Примеры коэффициентов укорочения: витая пара UTP – 0.66, коаксиальный кабель RG-6 – 0.78. Ошибка в задании коэффициента приведет к неверному определению расстояния до дефекта.
Преимущества TDR: точная локализация повреждений, возможность прозвонки без демонтажа, применимость к длинным линиям связи, силовым кабелям и волоконно-оптическим трассам (с использованием OTDR).
При прозвонке длинных линий важно учитывать затухание сигнала, которое может маскировать слабые отражения. В таких случаях рекомендуется использовать приборы с регулировкой усиления и высокой временной разрешающей способностью.
Рекомендации: использовать калиброванные приборы, проверять разъемы перед началом, учитывать влияние погодных условий при работе с внешними кабелями. TDR-тестеры требуют точной настройки, но позволяют обнаруживать повреждения с точностью до метра.
Как уменьшить помехи при прозвонке длинного кабеля
Для снижения помех используйте витую пару с экранированием (FTP или STP). Экранирующая оплётка уменьшает влияние внешних электромагнитных наводок, особенно при параллельной прокладке с силовыми линиями.
При использовании тестера с функцией TDR (Time Domain Reflectometer) убедитесь, что прибор имеет автоматическую компенсацию шумов. У таких моделей выше точность при работе с длинными линиями.
Перед прозвонкой обесточьте кабель и отключите оба его конца от оборудования. Наличие активных устройств на линии увеличивает уровень помех и искажает показания.
Прозванивайте кабель в ночное время или в часы минимальной нагрузки в сети, если это возможно. Электромагнитная обстановка в эти периоды стабильнее, что уменьшает вероятность ложных срабатываний тестера.
Если позволяет ситуация, размотайте кабель и разложите его вдали от мощных источников электромагнитных полей – трансформаторов, реле, промышленного оборудования. Это особенно актуально при тестировании неустановленного кабеля.
Используйте приборы с функцией фильтрации низкочастотных и высокочастотных помех. Такие модели лучше подходят для прозвонки кабелей длиной свыше 100 метров.
Контролируйте качество заземления экранированного кабеля. Неправильное заземление превращает экран в антенну и усиливает помехи.
Диагностика повреждений кабеля в земле или стене
Для определения места повреждения кабеля, проложенного в земле или стене, применяют методы измерения сопротивления и импульсной рефлектометрии. Измерение сопротивления изоляции с помощью мегомметра позволяет выявить участок с нарушением целостности. При снижении сопротивления ниже допустимого значения повреждение локализуется в пределах измеряемого отрезка.
Импульсный рефлектометр направляет короткий электрический импульс в кабель и анализирует время и форму отражённого сигнала. По задержке и амплитуде отражения определяется расстояние до повреждения с точностью до нескольких метров. Для кабелей свыше 100 метров это самый надёжный метод.
Для более точной локализации повреждения используют трассировочные приборы с поисковыми катушками, улавливающими электромагнитные помехи в месте разрыва или замыкания. В условиях стены дополнительно применяют акустические датчики, фиксирующие шум при подаче тестового тока на повреждённый участок.
При работе с кабелем в земле важно учитывать влияние влажности и плотности грунта на показания приборов. Рекомендуется проводить измерения при стабильных погодных условиях, избегая дождя и сильного ветра. Дополнительно следует зафиксировать глубину залегания кабеля для правильной интерпретации данных.
Вопрос-ответ:
Можно ли прозвонить кабель длиной более 100 метров с помощью обычного мультиметра?
Обычный мультиметр подходит для проверки кабеля на коротких участках, но на длине свыше 100 метров его возможности ограничены. Из-за сопротивления проводника и возможных потерь сигнал затухает, и мультиметр может не показать точного результата. Для длинных кабелей лучше использовать специализированные приборы, такие как тестеры кабеля с функцией отражения импульсов или трассоискатели.
Как проверить целостность длинного кабеля без прокладывания по всей длине?
Для проверки целостности кабеля на большом расстоянии можно применить метод отражения сигнала с помощью прибора TDR (Time Domain Reflectometer). Такой прибор посылает короткий импульс и измеряет время его отражения от повреждений или конца кабеля. Это позволяет определить, есть ли обрыв или короткое замыкание, а также приблизительно определить место неисправности без полного доступа к кабелю.
Какие сложности возникают при прозвонке кабеля длиной более 100 метров и как их избежать?
На большой длине кабеля появляются такие проблемы, как рост сопротивления, шумы и затухание сигнала. Это может привести к неправильным показаниям при прозвонке. Чтобы минимизировать эти эффекты, используют приборы с повышенной чувствительностью и возможность усиления сигнала. Также важно избегать помех, например, выключать рядом работающие электроприборы, использовать экранированные кабели и правильные измерительные методы.
Можно ли определить тип повреждения (обрыв, короткое замыкание) на длинном кабеле без разрезания?
Да, современные приборы, такие как TDR, помогают не только обнаружить наличие повреждения, но и классифицировать его тип. Например, отражение сигнала при обрыве отличается по форме от отражения при коротком замыкании. Это позволяет понять, какой именно дефект присутствует, не вскрывая кабель, что сокращает время и трудозатраты на ремонт.
Какую роль играет качество и тип кабеля при прозвонке на большом расстоянии?
Качество проводника, толщина жил и материал изоляции влияют на сопротивление и уровень помех, что сказывается на точности измерений. Кабели с низким сопротивлением и хорошей экранировкой дают более стабильный сигнал при прозвонке. При использовании дешёвых или повреждённых кабелей вероятность ложных показаний возрастает, поэтому правильный выбор кабеля и его состояние — важный фактор для успешной проверки.
