Электрокотел преобразует электрическую энергию в тепловую за счёт нагревательных элементов – тэнов, индукционных или электродных систем. Полученное тепло передаётся теплоносителю, который циркулирует по системе отопления. Температура регулируется встроенным или выносным термостатом, что позволяет точно контролировать режим обогрева.
В стандартной схеме котел подключается к замкнутому контуру с радиаторами или тёплыми полами. Основной элемент – теплообменная камера с тэнами. При включении питание подаётся на нагревательные элементы, и через 5–7 минут температура воды достигает заданного значения. Мощность зависит от площади дома: для 100 м² – около 9–12 кВт.
Чтобы система работала стабильно, необходима качественная теплоизоляция дома и надёжная электропроводка. При однофазном подключении (220 В) нагрузка ограничивается 6–9 кВт. При трёхфазной схеме (380 В) можно устанавливать мощные котлы до 30 кВт. Расход электроэнергии напрямую зависит от температурных условий, уровня утепления и точности терморегуляции.
Для повышения энергоэффективности рекомендуется использовать программируемые таймеры, комбинировать котел с тёплыми полами и устанавливать реле управления по времени. Дополнительно можно интегрировать погодозависимую автоматику – датчик на улице корректирует температуру подачи теплоносителя в зависимости от наружных условий.
Как нагревается теплоноситель в электрокотле
Теплоноситель нагревается за счёт преобразования электрической энергии в тепловую с использованием ТЭНов или электродных элементов. В ТЭНовых моделях используется трубчатый нагреватель, обычно изготовленный из нержавеющей стали. Внутри расположен спиралевидный нихромовый провод, изолированный оксидом магния. При подаче напряжения провод разогревается, передавая тепло через металлический корпус жидкости, циркулирующей в камере котла.
В электродных котлах нагрев происходит за счёт прохождения переменного тока через сам теплоноситель, выступающий в роли проводника. Вода должна иметь строго определённую электропроводность – от 500 до 1500 мкСм/см. Обычная водопроводная не подходит: требуется подготовленный состав с добавками для достижения нужных характеристик. При этом нагрев равномерный по всему объёму, а тепло выделяется непосредственно в жидкости.
В индукционных котлах используется вихревое электромагнитное поле, создаваемое катушкой индуктивности. Оно нагревает металлический сердечник, передающий тепло жидкости. Устройство не имеет контактных нагревателей, что снижает риск образования накипи и повышает срок службы.
Для стабильной работы системы важно соблюдать рекомендуемое давление (обычно 1,5–2 бар) и следить за уровнем теплоносителя. В системе обязательно наличие расширительного бака, группы безопасности и циркуляционного насоса. При использовании гликоля важно подбирать состав с температурой кипения не ниже 110 °C и совместимостью с материалами теплообменника.
Чем отличается работа ТЭНового и электродного котла
ТЭНовый котел нагревает воду с помощью трубчатых электронагревателей, расположенных в баке. ТЭНы работают по принципу обычного кипятильника: при прохождении тока через спираль выделяется тепло, которое передается воде через металлический корпус нагревателя. Температура регулируется термостатом. Электроды не участвуют в нагреве, а только подают ток на ТЭН.
Электродный котел использует принцип ионного нагрева. Вода здесь выступает в роли проводника. Между электродами подается переменное напряжение, под его действием ионы в воде начинают двигаться, вызывая внутреннее сопротивление, а значит – выделение тепла в самом объеме жидкости. При этом температура регулируется не только временем работы, но и характеристиками воды – её сопротивлением, жёсткостью и солесодержанием.
Ключевые отличия:
1. Зависимость от качества воды: электродный котел требует строго определённого состава жидкости. Дистиллированная или слишком мягкая вода не будет проводить ток. В ТЭНовых моделях такие требования отсутствуют, но наличие накипи на нагревателях снижает эффективность и ускоряет выход из строя.
2. Сервис и ремонт: ТЭНы подвержены образованию накипи и требуют периодической чистки или замены. Электродные котлы не имеют классических нагревательных элементов, но со временем электроды выгорают и нуждаются в замене. При этом их замена чаще требует точной подгонки под конкретную модель.
3. Управление и автоматика: ТЭНовые устройства совместимы с большинством терморегуляторов и систем управления. Электродные сложнее интегрировать в стандартные системы, особенно при изменении состава воды, что влияет на стабильность работы.
4. Плавность регулировки мощности: ТЭНовый котел позволяет ступенчатое или плавное управление мощностью через реле или симисторные блоки. В электродных регулировка ограничена, так как мощность напрямую зависит от сопротивления воды, которое трудно стабилизировать.

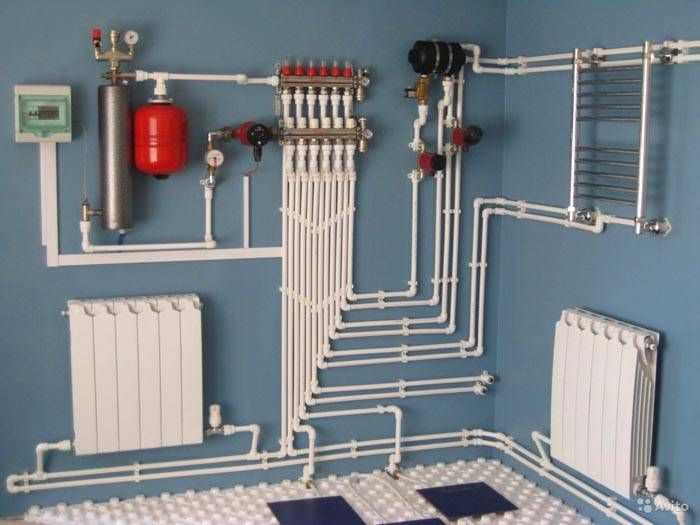

Как управляется температура и режимы нагрева
Электрокотёл поддерживает заданную температуру с помощью терморегулятора и встроенной автоматики. Точность регулировки зависит от типа используемого контроллера и наличия выносных датчиков температуры.
- Механический термостат – простой регулятор, отключающий котёл при достижении установленного значения. Не поддерживает программирование.
- Электронный термостат – позволяет задавать точную температуру с шагом до 0,1 °C. Часто оснащён дисплеем и возможностью настройки суточных циклов.
- Программируемый контроллер – даёт возможность устанавливать разные температурные режимы по времени суток и дням недели. Поддерживает погодозависимую автоматику при подключении уличного датчика.
Для повышения эффективности рекомендуется использовать выносные датчики:
- Датчик температуры воздуха – устанавливается в жилом помещении. Управляет котлом на основе фактической температуры в доме.
- Датчик температуры теплоносителя – контролирует нагрев воды в системе. Обеспечивает защиту от перегрева.
- Уличный датчик – корректирует температуру подачи в зависимости от внешней температуры. Позволяет избежать перегрева при потеплении.
В режиме нагрева возможны следующие варианты управления:
- Постоянный режим – котёл поддерживает заданную температуру без изменений. Подходит для помещений с постоянным присутствием людей.
- Экономичный режим – снижает температуру на заданный интервал времени (например, ночью). Уменьшает энергопотребление.
- Комфортный режим – активируется вручную или по расписанию. Поддерживает более высокую температуру при необходимости.
Для точного управления рекомендуется подключение термоголовок на радиаторы, использование недельного программатора и интеграция с системой «умный дом» через протоколы Modbus или Wi-Fi.

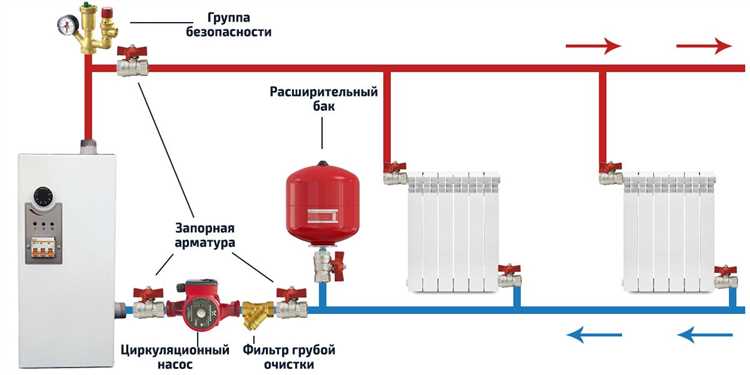

Как подключается электрокотел к системе отопления
Перед подключением электрокотла необходимо определить место установки рядом с вводом электричества и узлом отопления. Котёл крепится к стене или устанавливается на полу, с обязательным соблюдением нормативных отступов от стен и потолка.
Первым подключается подающий и обратный трубопроводы отопительного контура. Для этого применяются металлопластиковые, полипропиленовые или стальные трубы, выдерживающие рабочее давление до 3 бар. Между котлом и трубами устанавливаются шаровые краны для отключения аппарата без слива теплоносителя.
Далее монтируется группа безопасности: предохранительный клапан, автоматический воздухоотводчик и манометр. Она размещается на выходе подачи, на расстоянии не более одного метра от котла. Расширительный бак подключается к обратному трубопроводу. Его объём должен составлять не менее 10% от общего объема системы.
Циркуляционный насос может быть встроенным или устанавливается отдельно на обратке. Направление движения теплоносителя обязательно должно соответствовать стрелке на корпусе насоса. Перед ним ставится фильтр грубой очистки для улавливания механических примесей.
Электропитание подключается через отдельный автоматический выключатель и УЗО. Сечение кабеля выбирается по мощности котла: для 6 кВт – не менее 3×2,5 мм², для 9 кВт – 3×4 мм², для 12 кВт – 3×6 мм². Заземление обязательно. Все соединения выполняются в распределительной коробке с клеммами.
После монтажа проводится опрессовка системы с давлением, превышающим рабочее на 1 бар, и только после этого котёл включается в сеть. Первоначальный запуск осуществляется при полностью открытых кранах и заполненном теплоносителем контуре.

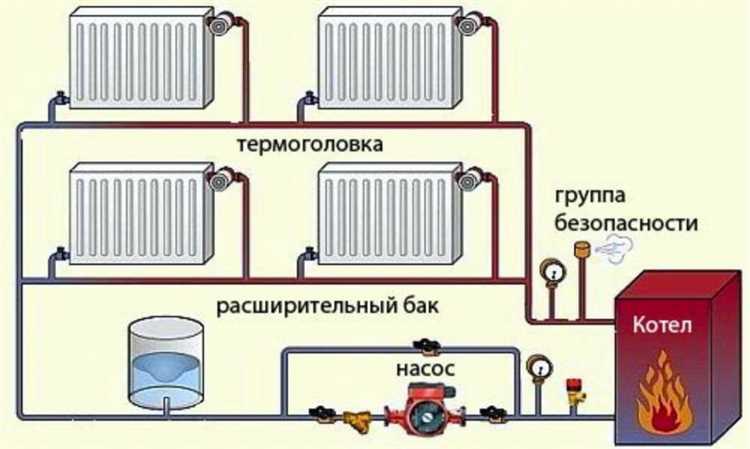

Что влияет на потребление электроэнергии котлом
Площадь отапливаемого помещения напрямую определяет мощность котла. Для дома площадью 100 м² с потолками до 2,7 м требуется в среднем 10 кВт тепловой мощности. При недостаточном утеплении потребность возрастает до 12–14 кВт.
Качество теплоизоляции стен, пола, крыши и окон влияет на длительность работы котла. Через неутеплённые ограждающие конструкции потери тепла могут достигать 30–50 %, особенно в угловых домах и строениях с неотапливаемыми подвалами.
Температурный режим. Чем выше заданная температура в помещении, тем чаще включается нагревательный элемент. Повышение температуры на 1 °C увеличивает потребление примерно на 6 %.
Тип терморегуляции. Механические термостаты реагируют с задержкой, что приводит к перерасходу. Электронные программируемые модели позволяют более точно управлять нагревом, включая режимы по расписанию и зависимости от внешней температуры.
Состояние отопительной системы. Засоры, завоздушивание, неправильная балансировка контуров вынуждают котёл работать дольше. Также влияет объем теплоносителя: в системах с большим количеством радиаторов потребление выше из-за увеличенного времени прогрева.
Вид электроэнергии. При двухтарифном счётчике выгоднее запускать котёл ночью, когда тариф ниже. При стабильной температуре в течение суток расходы снижаются за счёт накопленного тепла в конструкциях дома.
Наличие теплоаккумулятора позволяет сглаживать пики нагрузки и работать преимущественно в дешёвые ночные часы. Это особенно актуально при тарифах «день-ночь» или при использовании системы автоматического управления.
Какие требования к электроснабжению для установки
Перед подключением электрокотла необходимо оценить мощность электросети. Для моделей до 6 кВт достаточно однофазного подключения 220 В. Котлы от 6 до 12 кВт могут работать в однофазной сети, но рекомендуется установка трёхфазной 380 В. При мощности выше 12 кВт требуется обязательное трёхфазное питание.
Сечение кабеля подбирается в зависимости от потребляемой мощности и длины линии. Например, при нагрузке 9 кВт на расстоянии до 15 метров минимальное сечение меди должно составлять 6 мм². При увеличении длины линии сечение увеличивается пропорционально. Использовать алюминиевый провод запрещено.
На вводе должен быть установлен автоматический выключатель с характеристикой C. Номинал рассчитывается по формуле: I = P/U, где P – мощность котла, U – напряжение. Например, для котла 9 кВт в однофазной сети (P = 9000 Вт, U = 220 В) ток составит около 41 А. В этом случае требуется автомат на 50 А.
Обязательно подключение через УЗО с током утечки не более 30 мА. Также необходим заземляющий контур, соответствующий нормативу сопротивления не выше 4 Ом.
При трёхфазной схеме распределение нагрузки по фазам должно быть симметричным. Нарушение баланса приведёт к срабатыванию защиты или выходу котла из строя.
Все работы по подключению выполняются согласно ПУЭ и СНиП, с обязательным оформлением акта допуска. Без этого сетевые организации могут отказать в обслуживании или отключить дом от электроснабжения.
