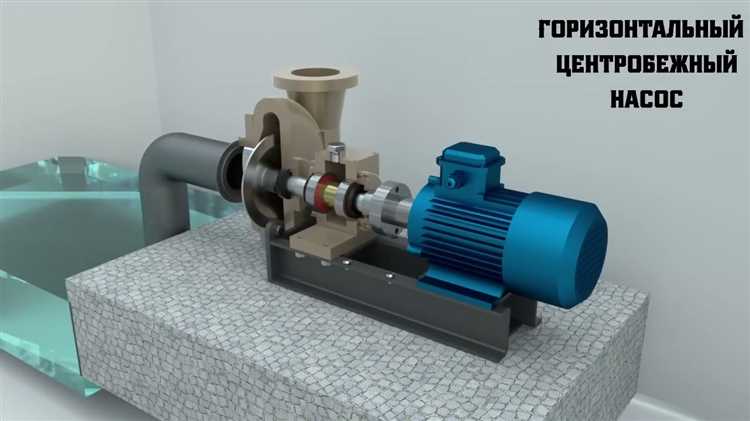

Как работает центробежный насос для воды

Центробежный насос преобразует механическую энергию вращения в кинетическую энергию потока воды за счёт действия центробежной силы. Основным элементом конструкции является рабочее колесо, закреплённое на валу и вращающееся с высокой скоростью внутри корпуса спиральной формы. При вращении лопастей вода засасывается в центр колеса и под воздействием центробежной силы перемещается к периферии, приобретая ускорение.

Ключевое значение имеет геометрия лопастей и частота вращения. При увеличении скорости вращения производительность и напор растут по экспоненте, что требует точного подбора насоса под конкретные параметры системы. Оптимальная рабочая точка определяется соотношением между подачей, напором и КПД, который у качественных моделей достигает 75–85% при правильно рассчитанном диаметре рабочего колеса и сечении входного патрубка.

Для предотвращения кавитации необходимо обеспечить минимальное входное давление, превышающее давление насыщения при рабочей температуре. Это требует расчёта допустимой высоты всасывания и использования предфильтров. Также важно учитывать характеристики жидкости: наличие взвесей, вязкость, плотность – все эти параметры влияют на износ и срок службы рабочих органов насоса.

При проектировании системы с центробежным насосом следует учитывать не только его характеристики, но и длину и конфигурацию трубопроводов, количество поворотов и арматуры, поскольку все они создают гидравлическое сопротивление. Правильный подбор насоса возможен только после расчёта всех этих параметров и построения кривой системы.

Как вращение рабочего колеса создаёт напор воды

Рабочее колесо центробежного насоса – ключевой элемент, преобразующий механическую энергию в гидродинамическую. При вращении лопастей за счёт привода (обычно электродвигателя) создаётся радиальное ускорение жидкости от центра к периферии.

• Скорость вращения: При 2900 об/мин (частота сети 50 Гц, 2-полюсный двигатель) вода у внешнего края колеса может достигать скорости до 25–35 м/с.
• Центробежная сила: Под действием инерции частицы воды устремляются к наружной кромке, где давление возрастает до 3–6 атмосфер в зависимости от диаметра и геометрии колеса.
• Форма лопастей: Изогнутые назад лопасти минимизируют завихрения, повышая КПД и снижая кавитацию при скоростях подачи свыше 10 м³/ч.
• Диффузор или спиральная камера: После выхода из рабочего колеса вода поступает в зону расширения, где кинетическая энергия переходит в статическое давление – создаётся полезный напор.

Для достижения стабильного напора важно:

1. Выбирать диаметр рабочего колеса с учётом требуемой подачи и напора (например, при напоре 40 м и подаче 15 м³/ч – колёса от 160 мм).
2. Поддерживать номинальные обороты двигателя, избегая просадок напряжения и износа подшипников, влияющих на осевое смещение.
3. Избегать работы «на сухую» – отсутствие воды в корпусе приводит к перегреву и нарушению гидравлической симметрии, снижая создаваемый напор.

Напор создаётся не за счёт давления двигателя, а исключительно за счёт преобразования вращательной энергии в давление воды, реализуемое через конструкцию и скорость вращения рабочего колеса.

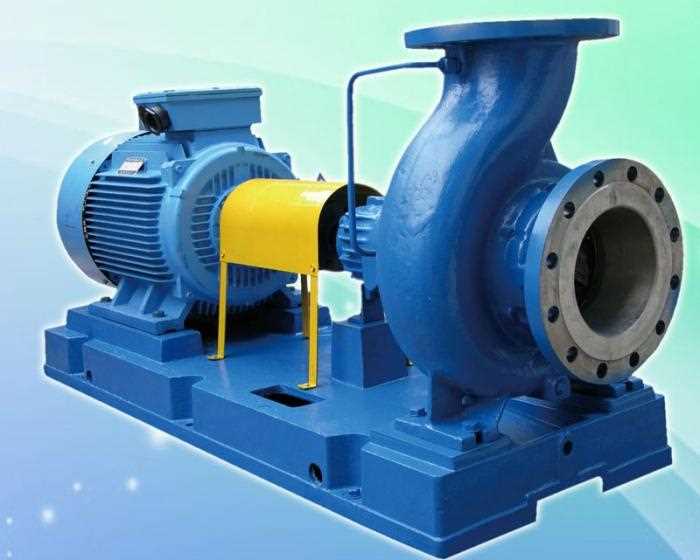

Зачем нужна спиральная камера и как она влияет на поток

Спиральная камера (улитка) выполняет ключевую функцию в преобразовании кинетической энергии воды, покидающей рабочее колесо, в давление. Она представляет собой объемную полость, охватывающую крыльчатку по окружности и постепенно расширяющуюся по мере удаления от точки входа.

Основная задача камеры – снизить скорость потока без турбулентности и потерь, обеспечивая равномерное распределение давления по окружности. Это достигается за счёт постепенного увеличения площади поперечного сечения канала. При снижении скорости согласно уравнению Бернулли происходит рост статического давления, что критически важно для стабильной подачи воды в напорный трубопровод.

Отсутствие или неправильная геометрия спиральной камеры приводит к неравномерной нагрузке на крыльчатку, вибрациям и кавитации. Оптимальной считается конструкция, в которой скорость воды в любой точке улитки остаётся практически постоянной. Это достигается точным подбором формы и площади по закону сохранения массы: S × v = const, где S – площадь сечения, v – скорость потока.

Рекомендация: при проектировании учитывать симметричность камеры относительно оси вращения и избегать резких переходов в геометрии, чтобы исключить локальные завихрения и падение КПД.

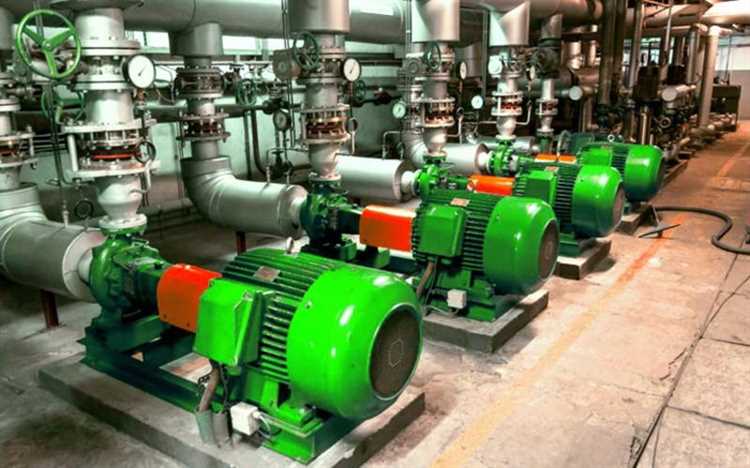

Роль входного патрубка в предотвращении кавитации

Неправильная геометрия патрубка может вызвать локальные зоны пониженного давления из-за турбулентности, сужений или резких поворотов. Это снижает величину доступного положительного напора на входе (NPSHa), увеличивая вероятность кавитации. Чтобы минимизировать потери давления и обеспечить ламинарное течение, рекомендуется:

• Устанавливать прямолинейный участок до входного патрубка длиной не менее 5 диаметров трубы.
• Избегать эксцентричных переходников, направленных вверх, которые создают воздушные мешки.
• Обеспечить соосность патрубка и подводящего трубопровода, исключив смещение и изгибы.
• Использовать входные фильтры с минимальным сопротивлением, чтобы избежать завихрений потока.

Оптимальный диаметр входного патрубка должен соответствовать или превышать диаметр подводящей трубы. Поверхности патрубка должны быть гладкими, без заусенцев и сварочных швов, вызывающих кавитационные очаги. При проектировании необходимо учитывать скорость потока: превышение 2 м/с на входе может вызвать разрежение и кавитацию в зоне рабочего колеса.

Также важен температурный режим: повышение температуры воды снижает давление насыщенных паров, поэтому в таких условиях особенно критично поддерживать достаточный NPSHa. Входной патрубок должен обеспечивать стабильный поток при любых колебаниях производительности, что достигается как конструктивными мерами, так и гидравлическими расчетами.

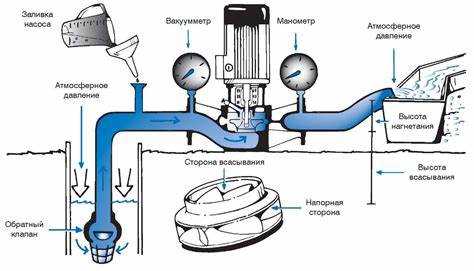

Как меняется давление воды внутри корпуса насоса

При вращении рабочего колеса центробежного насоса вода засасывается через входной патрубок за счёт пониженного давления в центральной зоне – глазке крыльчатки. Здесь давление минимально, часто около 0,2–0,5 атм, в зависимости от глубины всасывания и конструктивных особенностей насоса.

По мере продвижения воды от центра к периферии крыльчатки скорость увеличивается, и кинетическая энергия преобразуется в давление. В диффузоре – расширяющемся канале за крыльчаткой – происходит резкое замедление потока. Это ключевая зона роста давления: здесь оно может достигать 2–6 атм и более, в зависимости от частоты вращения, диаметра колеса и гидравлического сопротивления системы.

Максимальное давление регистрируется на выходе из корпуса, перед напорным трубопроводом. Оно пропорционально квадрату скорости вращения вала: при увеличении оборотов с 1500 до 3000 об/мин давление возрастает примерно в 4 раза. Для стабильной работы важно, чтобы давление в зоне всасывания не опускалось ниже давления насыщения, иначе возникает кавитация, разрушающая крыльчатку.

Для предотвращения перепадов и пульсаций давления рекомендуется установка антивибрационных компенсаторов и датчиков обратной связи на выходе. При проектировании системы следует учитывать не только номинальное давление, но и возможные гидроудары при резком отключении или запуске насоса.

Почему важен правильный подбор оборотов двигателя

Обороты двигателя напрямую влияют на производительность и эффективность центробежного насоса. При недостаточной частоте вращения насос не развивает необходимого напора, что приводит к снижению объёма перекачиваемой воды и риску кавитации. Например, при снижении оборотов на 20% напор падает примерно на 36%, а производительность – на 20%. Это может стать критичным при работе в системах водоснабжения с жёсткими требованиями к давлению.

Избыточные обороты также опасны: возникает перегрузка по мощности, ускоренный износ подшипников и уплотнений, перегрев обмоток электродвигателя. Кроме того, чрезмерная скорость увеличивает гидравлические потери и шум, снижая общую эффективность установки. При росте оборотов на 10% потребляемая мощность возрастает почти на 33% – это существенно влияет на эксплуатационные расходы.

Рекомендация: выбирать рабочую частоту вращения следует с учётом характеристики насоса и заданных параметров системы. Оптимальный диапазон – 1450–2900 об/мин для стандартных моделей. Для точной настройки целесообразно использовать частотный преобразователь: это позволяет адаптировать насос под переменные нагрузки без лишнего износа и энергопотерь.

Правильно подобранные обороты двигателя обеспечивают стабильную работу, продлевают срок службы оборудования и минимизируют затраты на обслуживание.

Влияние зазоров между лопатками на стабильность работы

Зазоры между лопатками центробежного насоса и корпусом напрямую влияют на гидродинамические потери и стабильность подачи жидкости. При увеличении зазора свыше 0,2 мм возрастает обратный поток жидкости, что снижает КПД насоса на 5–8% и вызывает турбулентные пульсации.

Небольшие, но неравномерные зазоры приводят к неравномерному распределению давления, вызывая вибрации и резонансы в корпусе и валу. Это сокращает ресурс подшипников и увеличивает риск разрушения лопаток. Для насосов с диаметром рабочего колеса до 200 мм оптимальный зазор составляет 0,1–0,15 мм, для больших – 0,15–0,2 мм.

Технически достижимые допуски по износу и монтажу требуют регулярной проверки зазоров с помощью щупов или лазерных измерителей. При превышении допустимых значений следует проводить механическую шлифовку или замену рабочего колеса. Рекомендуется применять покрытия с низким коэффициентом трения для уменьшения износа и поддержания стабильности геометрии зазоров.

Контроль и поддержание оптимальных зазоров критичны для предотвращения кавитации, снижения шумов и повышения долговечности узла. В проектировании важно учитывать температурное расширение металлов для предотвращения увеличения рабочих зазоров в процессе эксплуатации.

Что происходит при нарушении направления вращения

Центробежный насос рассчитан на строго определённое направление вращения рабочего колеса. При обратном вращении происходят следующие изменения в работе устройства:

• Снижение производительности: обратное направление вращения уменьшает подачу воды до 10-30% от номинальной, что делает насос фактически неэффективным.
• Увеличение гидравлических потерь: поток воды не формируется должным образом, возникает турбулентность и завихрения, что ведёт к дополнительным потерям энергии.
• Рост нагрузки на электродвигатель: при неправильном вращении насос создаёт повышенное сопротивление, вызывая перегрев и возможное срабатывание защитных устройств.
• Повышенный износ деталей: лопасти рабочего колеса испытывают нестандартные нагрузки, что ускоряет эрозию и деформацию, сокращая срок службы насоса.
• Риск кавитации: нарушение потока увеличивает вероятность возникновения кавитационных пузырьков, вызывающих повреждение поверхности лопаток.

Рекомендации при обнаружении обратного вращения:

1. Немедленно остановить насос для предотвращения механических повреждений.
2. Проверить правильность подключения электродвигателя согласно маркировке фаз и направления вращения.
3. Использовать контрольные индикаторы или тахометры для оперативного мониторинга направления вращения.
4. При необходимости установить реверсивные или блокирующие устройства, предотвращающие запуск насоса в неправильном направлении.
5. Проводить регулярное техническое обслуживание для выявления и устранения причин нарушения вращения.

Вопрос-ответ:

Как именно центробежный насос преобразует энергию для перемещения воды?

Центробежный насос работает за счёт вращающегося ротора с лопастями, который передаёт кинетическую энергию жидкости. Вода, попадая в центр ротора, получает ускорение и движется к периферии под воздействием центробежной силы. Там её скорость уменьшается, а давление повышается, что обеспечивает поток воды из насоса в систему.

Почему в центробежном насосе вода поднимается вверх, а не просто вращается вокруг ротора?

Вода внутри насоса движется из центра к периферии за счёт центробежной силы, возникающей при вращении ротора. По мере движения к краям скорость жидкости увеличивается, и часть этой кинетической энергии превращается в давление. Это давление создаёт поток, который направляет воду по трубам вверх или в нужное направление, преодолевая силы гравитации и сопротивление системы.

Какие параметры влияют на производительность центробежного насоса?

Производительность зависит от скорости вращения ротора, размера и формы лопастей, а также от геометрии корпуса. Кроме того, важную роль играет давление на входе и выходе насоса, а также свойства перекачиваемой жидкости, например, её плотность и вязкость.

Как устройство центробежного насоса предотвращает обратный поток воды?

Сам по себе центробежный насос не обеспечивает автоматической защиты от обратного потока. Для этого обычно устанавливают обратный клапан на выходе из насоса. Этот клапан открывается при нормальном движении воды и закрывается, если поток пытается пойти в обратном направлении, что предотвращает повреждения и нарушение работы системы.

Почему центробежные насосы чаще применяют для воды, а не для густых жидкостей или с примесями?

Такие насосы оптимальны для жидкостей с низкой вязкостью, потому что их рабочие элементы рассчитаны на поток, который легко движется и не содержит крупных частиц. Густые жидкости или жидкости с абразивными частицами могут быстро изнашивать лопасти и корпус, снижая срок службы и эффективность насоса. Для таких случаев используют специализированные конструкции с другим принципом работы.
