Провода ПВС и ШВВП активно применяются в бытовых и промышленных электрических сетях, но предназначены для разных условий эксплуатации. Неправильный выбор между ними может привести к перегреву, повреждению изоляции или сокращению срока службы кабельной линии. Чтобы избежать подобных последствий, важно понимать технические особенности каждого из типов.

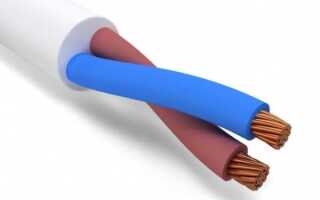

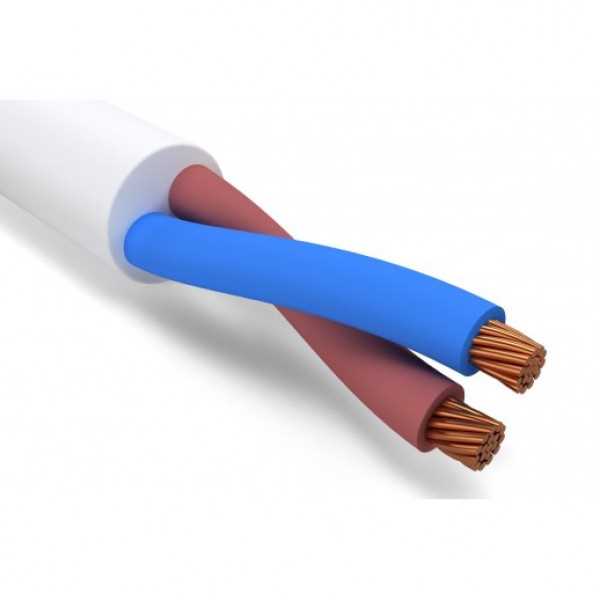

ПВС (провод виниловый соединительный) состоит из многожильной медной жилы и двойной изоляции на основе ПВХ-пластиката. Он рассчитан на частое сгибание и выдерживает значительные механические нагрузки. Этот провод часто используют для подключения переносных электроприборов, строительных инструментов и удлинителей. Его гибкость обеспечивает удобство монтажа в сложных условиях и при ограниченном пространстве.

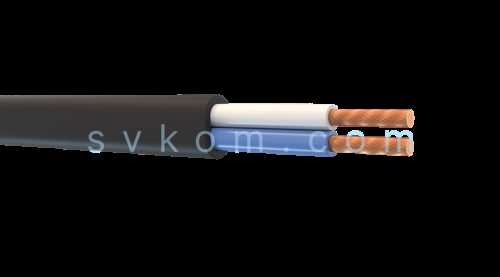

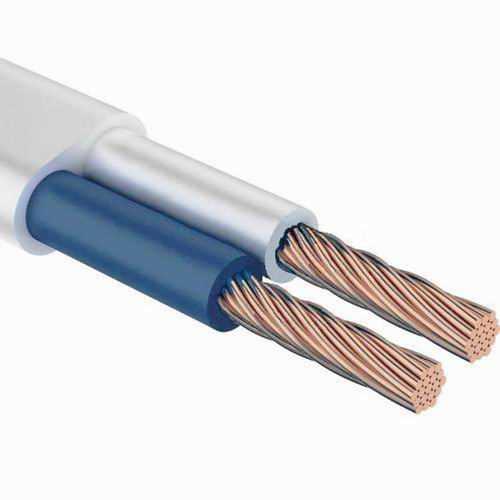

ШВВП (шнур соединительный в виниловой оболочке плоский) имеет более простую конструкцию – пара или три токопроводящие жилы, каждая в индивидуальной изоляции, объединённые общей плоской оболочкой. Такой провод оптимален для стационарного подключения бытовой техники и осветительных приборов. Он менее гибкий по сравнению с ПВС и не предназначен для частых изгибов и подвижного соединения.
При выборе между ПВС и ШВВП важно учитывать параметры тока, тип нагрузки, подвижность соединения и условия окружающей среды. Также следует обращать внимание на сечение жил, соответствие стандартам ГОСТ и наличие сертификатов соответствия. Использование провода не по назначению может привести к снижению пожарной безопасности и нарушению правил электромонтажа.
Из чего изготавливаются жилы и оболочка ПВС и ШВВП
Жилы провода ПВС изготавливаются из многопроволочной медной токопроводящей жилы класса 5 по ГОСТ 22483, обеспечивающей высокую гибкость. Такая структура позволяет использовать провод в условиях частых изгибов, например, при подключении электроинструмента или бытовых приборов. Для повышения коррозионной устойчивости используется чистая отожжённая медь с минимальным содержанием примесей.
ШВВП также оснащён медными жилами, но в большинстве случаев применяется более жёсткая конструкция – жилы класса 1 или 2, состоящие из меньшего количества проволок большего диаметра. Это снижает гибкость, но делает провод удобным для стационарной прокладки внутри помещений. Отожжённая медь в ШВВП также соответствует требованиям ГОСТ, но провод в меньшей степени рассчитан на многократные механические воздействия.
Изоляция каждой жилы в ПВС выполнена из поливинилхлоридного (ПВХ) пластиката, стойкого к нагреву, маслам и механическим повреждениям. Внешняя оболочка также изготавливается из ПВХ, но с добавлением пластификаторов, придающих повышенную эластичность. Такой состав оболочки подходит для гибкого перемещения кабеля без риска растрескивания при низких температурах (до –25 °C).
ШВВП имеет плоскую конструкцию и, как правило, более тонкую оболочку из ПВХ. В ней меньше пластификаторов, что сказывается на эластичности, особенно при отрицательных температурах. Зато это упрощает монтаж в кабель-каналы и под штукатурку. Изоляция жил аналогична по материалу, но толщина её часто меньше, чем у ПВС, что требует внимательного отношения при укладке, чтобы избежать повреждений.
Для применения в условиях частых изгибов или подвижных соединений предпочтителен ПВС за счёт гибких жил и прочной эластичной оболочки. ШВВП целесообразно использовать в скрытых и стационарных системах электропроводки, где нет необходимости в высокой гибкости.
Какие допустимые токовые нагрузки у ПВС и ШВВП
Допустимая токовая нагрузка для проводов ПВС и ШВВП определяется сечением жил, материалом изоляции и условиями прокладки. При выборе кабеля важно учитывать не номинальные значения, а реальную величину тока, который будет проходить по проводнику в конкретных условиях эксплуатации.
Провод ПВС предназначен для гибкой эксплуатации и рассчитан на токовые нагрузки от 10 до 42 А в зависимости от количества жил и их сечения. Например, ПВС сечением 1,5 мм² при однократной нагрузке допускает ток до 19 А, а при постоянной нагрузке в пучке – не более 16 А. ПВС 2,5 мм² рассчитан на ток до 27 А в оптимальных условиях, но в закрытых коробах или при высокой температуре рекомендуется ограничиться 21–23 А.
Провод ШВВП, несмотря на внешнюю схожесть, рассчитан на меньшие нагрузки. Он используется преимущественно для подключения бытовых приборов и стационарной прокладки внутри помещений. Например, ШВВП сечением 0,75 мм² рассчитан на ток не выше 6 А, а 1,5 мм² – до 16 А. ШВВП 2,5 мм² допускает ток до 25 А, но только при свободной прокладке на воздухе без перегрева.
Ограничения по токовой нагрузке также зависят от температуры окружающей среды и способа прокладки: в гофре, трубе, открыто по стене или в воздухе. Чем хуже условия теплоотвода, тем ниже должна быть допустимая нагрузка. ПВС за счёт более толстой и термостойкой изоляции выдерживает более высокие токи при тех же сечениях, чем ШВВП.
При выборе между ПВС и ШВВП по току следует учитывать не только номинальную нагрузку, но и длительность включения, частоту пусков, возможный перегрев и климатические условия. Всегда оставляйте запас не менее 20% от расчётной токовой нагрузки во избежание перегрева и снижения срока службы изоляции.
В чем отличие гибкости и стойкости к изгибам
Провод ПВС обладает значительно большей гибкостью по сравнению с ШВВП благодаря многопроволочным медным жилам, обычно состоящим из тонких проволок диаметром 0,12–0,20 мм. Такая конструкция позволяет ему выдерживать частые многократные изгибы без повреждений, что делает ПВС оптимальным выбором для подключения бытовых приборов, удлинителей и оборудования с подвижными частями.
ШВВП имеет более жесткую структуру из-за меньшего числа жил и большего диаметра проволок внутри токопроводящих жил. Его конструкция рассчитана на стационарную прокладку в сухих помещениях, где изгибающие нагрузки минимальны. При попытке частого изгиба кабель может терять форму или даже трескаться в местах перегиба, особенно при низких температурах.
Минимальный радиус изгиба для ПВС составляет 5–7 наружных диаметров кабеля, тогда как для ШВВП этот показатель чаще всего превышает 10 диаметров. Это особенно важно при прокладке в ограниченном пространстве: ПВС проще укладывается в кабель-каналы, гофру или распределительные коробки с поворотами.
Для использования в условиях, где возможны вибрации, механическое перемещение или частые перегибы, рекомендуется выбирать ПВС. ШВВП же подходит для фиксированной установки, где после монтажа кабель не подвергается деформации.
Чем отличаются условия эксплуатации и монтажа
ПВС и ШВВП рассчитаны на разные условия использования, что влияет на их выбор при проектировании электросетей. Эти различия касаются допустимого температурного диапазона, подвижности кабеля, возможности наружной прокладки и требований к способу монтажа.
- ПВС допускается к эксплуатации при температуре окружающей среды от –25 °C до +40 °C. Он разработан для подключения подвижного оборудования и допускает многократные сгибания. Используется внутри помещений и на открытом воздухе при условии защиты от прямых солнечных лучей и влаги.
- ШВВП предназначен только для стационарной прокладки внутри сухих помещений при температуре от –15 °C до +50 °C. Он не рассчитан на изгибы в процессе эксплуатации, поэтому запрещён к применению в условиях вибраций или подвижных соединений.
При монтаже также есть принципиальные отличия:
- ПВС допускается прокладывать в гофротрубе, кабель-каналах, с возможностью изгиба под углом до 90° без нарушения структуры жил. Обжим наконечниками обязателен при подключении к клеммам.
- ШВВП прокладывается строго по ровным поверхностям с минимальной подвижностью. Кабель нельзя перегибать или укладывать в изгибах с малым радиусом. В монтаже допускается соединение через распределительные коробки с соблюдением жёсткой фиксации.
В условиях повышенной влажности, механической нагрузки или нестабильной температуры предпочтительнее использовать ПВС. ШВВП же подходит для скрытой или открытой прокладки внутри сухих бытовых помещений, например, для подключения осветительных приборов или розеток.
Какие стандарты и маркировка применяются к ПВС и ШВВП
Провод ПВС изготавливается в соответствии с требованиями ГОСТ 7399-97. Он предназначен для присоединения бытовых электроприборов, электроинструмента и других переносных устройств. Основная маркировка включает обозначение типа – ПВС, количество жил (например, 3), сечение жилы в мм² (например, 1.5), а также напряжение (до 380 В переменного тока при частоте 50 Гц). В маркировке может также указываться климатическое исполнение, например, У или ХЛ, и категория размещения по ГОСТ 15150.
ШВВП соответствует ГОСТ 7399-97 и ГОСТ 6323-79, реже ТУ предприятия-изготовителя. Его основное назначение – внутренняя стационарная прокладка в бытовых и осветительных сетях. Маркировка указывает тип – ШВВП, количество и сечение жил (например, 2×0.75), а также номинальное напряжение (250 В или 300 В в зависимости от исполнения). Буквы в обозначении указывают характеристики конструкции: «Ш» – шнур, «ВВ» – виниловая изоляция и оболочка, «П» – плоское исполнение.

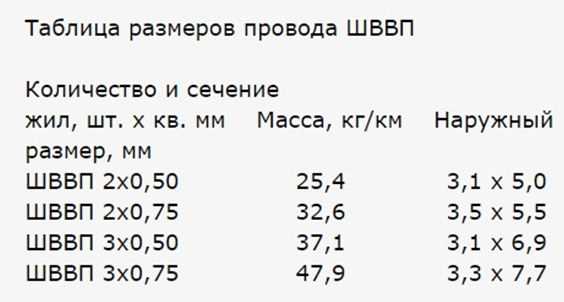

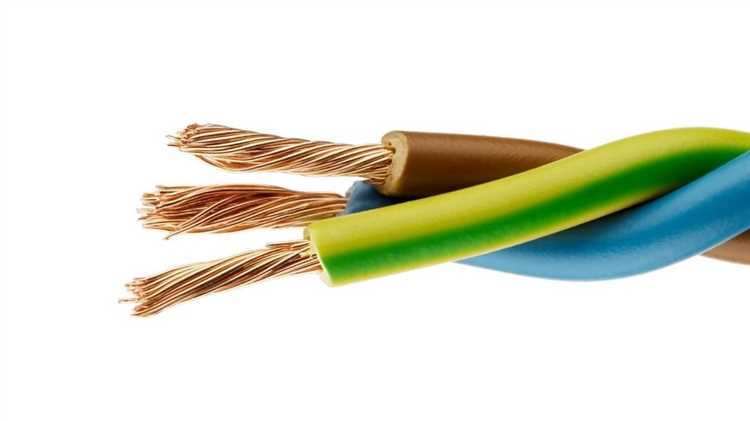

Цветовая маркировка жил у обоих типов проводов регулируется ГОСТ Р 50462 и должна обеспечивать однозначное определение фазной, нулевой и защитной жилы. Обычно используется комбинация: синяя жила – ноль, коричневая или черная – фаза, зелено-желтая – заземление (если есть третья жила).
При покупке и использовании важно сверять маркировку на внешней оболочке с проектной документацией и нормативами, особенно при установке в условиях с повышенными требованиями к пожарной безопасности или механической прочности.
Можно ли использовать ПВС и ШВВП для подключения розеток и светильников
Провод ПВС допускается применять для стационарного и временного подключения розеток и переносных светильников с напряжением до 380 В и током нагрузки до 16 А. Его многожильная конструкция обеспечивает достаточную гибкость и механическую прочность, что важно при частом перемещении или прокладке открытым способом. ПВС соответствует требованиям по нагревостойкости и устойчив к механическим повреждениям, что позволяет использовать его в бытовых и производственных условиях.
ШВВП предназначен преимущественно для стационарного подключения легких электрических приборов и светильников в сухих помещениях. Его тонкая и мягкая изоляция снижает защиту от механических воздействий, поэтому применение ШВВП в розеточных линиях, особенно с высокой нагрузкой или в местах с возможными повреждениями, не рекомендуется. Тем не менее, ШВВП широко используется для подключения люстр, настольных ламп и других маломощных осветительных приборов, где нагрузка не превышает 6–10 А.
Важный фактор при выборе между ПВС и ШВВП для розеток – условия монтажа. Если провод будет проложен внутри кабель-канала, защищен от механических повреждений и не подвержен изгибам, ШВВП подходит для легких нагрузок. Для розеток с розеточными группами и переносных устройств лучше использовать ПВС с соответствующим сечением жил.
Использование ПВС оправдано там, где требуется повышенная износостойкость и гибкость провода при подключении розеток и светильников, особенно в условиях возможных вибраций или движений. ШВВП лучше ограничить применением в стационарных осветительных цепях с небольшой нагрузкой и защищенными трассами.
Как выбрать между ПВС и ШВВП для домашней электропроводки
Выбор между ПВС и ШВВП зависит от конкретных условий эксплуатации и требований к гибкости и износостойкости кабеля. Провод ПВС обладает многожильной медной жилой с ПВХ-изоляцией и защитной оболочкой, что обеспечивает высокую механическую прочность и устойчивость к изгибам. Он подходит для стационарной прокладки в помещениях с повышенной нагрузкой и возможностью механического воздействия.
ШВВП представляет собой плоский провод с тонкой изоляцией и меньшей толщиной оболочки, что обеспечивает отличную гибкость и удобство при прокладке в труднодоступных местах, например, внутри легких корпусов бытовой техники и осветительных приборов. Однако он менее устойчив к механическим повреждениям и не рекомендуется для открытой прокладки, где возможны внешние нагрузки.
Для подключения розеток и стационарных светильников предпочтительнее использовать ПВС, так как он соответствует требованиям по износостойкости и электрической безопасности. ШВВП целесообразен для переносных устройств, удлинителей и приборов с легкой эксплуатацией, где важна максимальная гибкость и компактность кабеля.
При выборе также важно учитывать сечение жил, соответствующее максимальной нагрузке. Для большинства домашних сетей оптимальным является сечение 2,5 мм² для розеток и 1,5 мм² для осветительных цепей. ПВС и ШВВП выпускаются с этими сечениями, но для надежности монтажа и долговечности эксплуатации лучше отдавать предпочтение ПВС при стационарных установках.
Проверяйте наличие сертификатов соответствия и качество изоляции. Использование сертифицированного ПВС снижает риски коротких замыканий и пожаров при стандартных домашних нагрузках. ШВВП стоит использовать там, где условия эксплуатации мягче и предусмотрена замена или ремонт без существенных затрат.
Влияние типа провода на безопасность при длительной эксплуатации
ПВС и ШВВП имеют разные конструктивные особенности, которые существенно влияют на безопасность их эксплуатации в течение длительного времени.
- Материал и структура жил: ПВС содержит многожильные медные жилы с высокой пластичностью, что снижает риск повреждения при изгибах и вибрациях. ШВВП также многожильный, но с меньшим диаметром жил, что повышает хрупкость при длительных механических нагрузках.
- Изоляция и оболочка: Изоляция ПВС выполнена из ПВХ с улучшенной стойкостью к истиранию, температурным перепадам и воздействию масел, что минимизирует риск появления трещин и коротких замыканий. Оболочка ШВВП тоньше и менее устойчива к внешним воздействиям, что при длительной эксплуатации увеличивает вероятность разрушения изоляции.
- Стойкость к температуре: ПВС сохраняет технические характеристики в диапазоне от -40°C до +70°C, что позволяет использовать его в условиях повышенной температуры без ухудшения изоляционных свойств. ШВВП рассчитан на более узкий температурный диапазон (обычно до +60°C), при превышении которого возрастает риск деградации оболочки.
- Устойчивость к химическим воздействиям: ПВС более устойчив к воздействию бытовых химикатов и масел, что важно при монтаже в производственных или хозяйственных помещениях. ШВВП менее устойчив, что может привести к нарушению целостности изоляции при контакте с агрессивными веществами.
Для обеспечения безопасности при длительной эксплуатации следует учитывать следующие рекомендации:
- Выбирать ПВС для проводки с частыми изгибами и механическими нагрузками, например, в переносных удлинителях и бытовой технике.
- Использовать ШВВП в стационарных условиях с минимальными механическими воздействиями и низкой вероятностью повреждений оболочки.
- Проводить регулярный визуальный контроль состояния изоляции, особенно в местах сгибов и соединений.
- При необходимости эксплуатации в повышенных температурах или агрессивной среде отдавать предпочтение ПВС с усиленной оболочкой.
Игнорирование указанных особенностей увеличивает риск возникновения коротких замыканий, пожаров и поражения электрическим током при длительной эксплуатации.
Вопрос-ответ:
В чем основное отличие конструкции жил и изоляции проводов ПВС и ШВВП?
Провод ПВС имеет многожильные медные жилы с ПВХ-изоляцией и оболочкой, рассчитанной на гибкость и механическую прочность, что позволяет использовать его в переносных устройствах. ШВВП также состоит из медных жил с ПВХ-изоляцией, но отличается более тонкой изоляцией и меньшей механической стойкостью, что ограничивает его применение преимущественно стационарными соединениями и легкими нагрузками.
Можно ли применять провод ШВВП для подключения бытовых приборов с частыми перемещениями?
Использование ШВВП для устройств, которые часто перемещаются или подвергаются изгибам, не рекомендуется. Изоляция и оболочка ШВВП менее устойчива к механическим воздействиям, что приводит к быстрому износу и риску повреждения. Для таких случаев лучше выбрать провод ПВС, который разработан с учётом повышенной гибкости и устойчивости к частым изгибам.
Какие параметры влияют на допустимую токовую нагрузку проводов ПВС и ШВВП?
Основные параметры — сечение медных жил, качество изоляции и температурный режим эксплуатации. Провод ПВС обычно выпускается с более толстыми жилами и имеет прочную изоляцию, что позволяет выдерживать токи выше, чем у ШВВП с тем же сечением. Кроме того, условия прокладки (например, температура и вентиляция) влияют на максимальную токовую нагрузку каждого типа провода.
Как маркировка провода помогает определить, ПВС это или ШВВП?
Маркировка на оболочке содержит буквенное обозначение типа провода. Для ПВС это сочетание букв «ПВС» с указанием количества жил и сечения (например, ПВС 3×1,5). Для ШВВП — «ШВВП» с аналогичной информацией (например, ШВВП 2×0,75). Помимо маркировки, иногда указывается стандарт, которому соответствует провод, и дата изготовления.
В каких условиях предпочтительнее использовать провод ПВС вместо ШВВП?
ПВС рекомендуется применять в местах с повышенной механической нагрузкой и подвижностью, например, для удлинителей, переносных приборов и электроинструмента. Он выдерживает многократные сгибания и лучше защищён от повреждений. ШВВП чаще используют в стационарных условиях с минимальной подвижностью, например, для подключения стационарных светильников и бытовой техники, не предполагающей частого перемещения.
