При снижении мощности генератора или появлении посторонних запахов в районе обмотки, необходимо оперативно проверить её состояние. Замыкание между витками или на корпус – одна из распространённых причин выхода генератора из строя. Для диагностики не требуется специального оборудования – достаточно цифрового мультиметра с функцией измерения сопротивления и прозвонки.
Как выбрать подходящий режим мультиметра для проверки обмотки
Для проверки обмотки генератора мультиметр должен иметь режим измерения сопротивления (обозначается символом «Ω») и желательно – функцию прозвонки (значок динамика или диод). Эти режимы позволяют определить наличие обрыва или короткого замыкания между витками.
Выбирайте диапазон сопротивлений до 200 Ом, если устройство имеет ручной выбор пределов. Это обеспечит точность при измерении низкого сопротивления, характерного для исправных обмоток (в пределах от 0,2 до 1,0 Ом). При автоматическом подборе диапазона просто установите режим сопротивления – мультиметр сам выберет подходящий предел.
Режим измерения напряжения или тока для этой задачи не используется. Важно убедиться, что генератор отключён от сети и полностью обесточен – только тогда можно проводить безопасные измерения сопротивления.

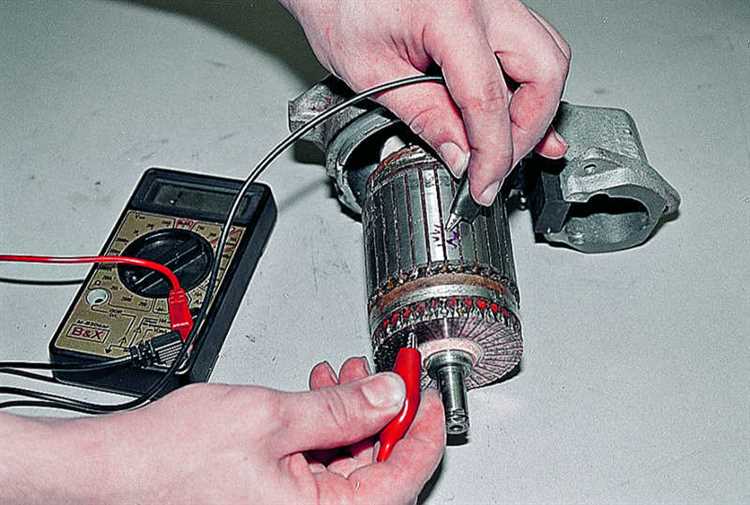

Подготовка генератора к проверке: отключение и очистка контактов
Перед началом измерений необходимо полностью обесточить генератор и обеспечить доступ к точкам подключения обмоток. Любое остаточное напряжение может повлиять на результаты или повредить мультиметр.
- Отключите аккумулятор и снимите клеммы питания генератора.
- Отсоедините разъемы с регулятором напряжения и щеточным узлом, если они встроены.
- Убедитесь, что генератор остыл до температуры окружающей среды – это исключит влияние теплового расширения на контактные соединения.
Для проверки обмотки важно исключить влияние окислов, загрязнений и остатков масла на контактных площадках. Контакты должны быть чистыми и сухими.
- Используйте мелкозернистую наждачную бумагу (не крупнее P400) или стекловолоконную щетку для удаления нагаров и окислов.
- Протрите контактные поверхности спиртосодержащим раствором (изопропанол не менее 90%) для обезжиривания и удаления пыли.
- После очистки проверьте, чтобы на контактах не оставалось следов коррозии или механических повреждений. Поврежденные участки могут искажать результаты замеров.
Только после выполнения этих шагов можно переходить к измерениям сопротивления и проверке на замыкание обмоток.
- Отключите генератор от сети и дайте ему полностью остыть.
- Установите мультиметр в режим измерения сопротивления.
- Номинальное сопротивление обмотки генератора небольшой мощности (до 5 кВт) обычно составляет 0,2–2,0 Ом.
- Разница между результатами по фазам не должна превышать 10%. Несимметрия указывает на межвитковое замыкание или повреждение проводника.
- Если прибор показывает 0 Ом – короткое замыкание внутри обмотки. При бесконечном значении – разрыв цепи.
При обнаружении отклонений не допускайте работу генератора – это может привести к перегреву и разрушению статора.
Проверка обмотки на короткое замыкание между витками
Для выявления короткого замыкания между витками генераторной обмотки необходим точный цифровой мультиметр с функцией измерения сопротивления в диапазоне до сотых Ом. Перед началом измерений отключите генератор от сети и дайте ему полностью остыть – температура влияет на точность показаний.

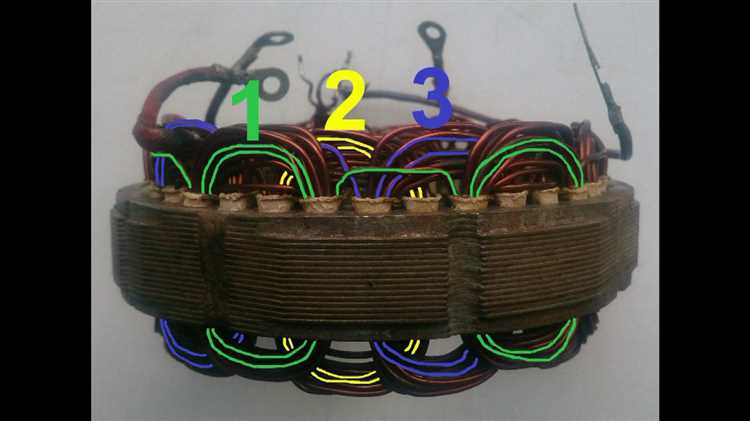

Подключите щупы мультиметра к двум концам одной фазы обмотки. Исправная обмотка покажет стабильное, строго определённое сопротивление, соответствующее технической документации – обычно от 0.1 до 1.0 Ом в зависимости от конструкции. Любое отклонение в сторону снижения указывает на межвитковое короткое замыкание.
Если паспортных данных нет, сравните сопротивления всех фаз. Разница более чем на 10% – тревожный признак. Особенно важно учитывать симметрию: у исправного генератора сопротивления всех фаз практически идентичны.
Для повышения точности применяйте метод «четвёртого провода» – подключите отдельные провода для тока и измерения напряжения, если мультиметр это поддерживает. Это исключает влияние сопротивления щупов и соединений.
При подозрении на локальное замыкание, выполните нагрев обмотки (например, включением на холостом ходу) и повторите измерения. Короткозамкнутые витки при нагреве проявляют изменение сопротивления или нестабильность показаний.
В случае подтверждённого замыкания между витками обмотка подлежит перемотке – дальнейшая эксплуатация приведёт к перегреву, пробою изоляции и выходу генератора из строя.

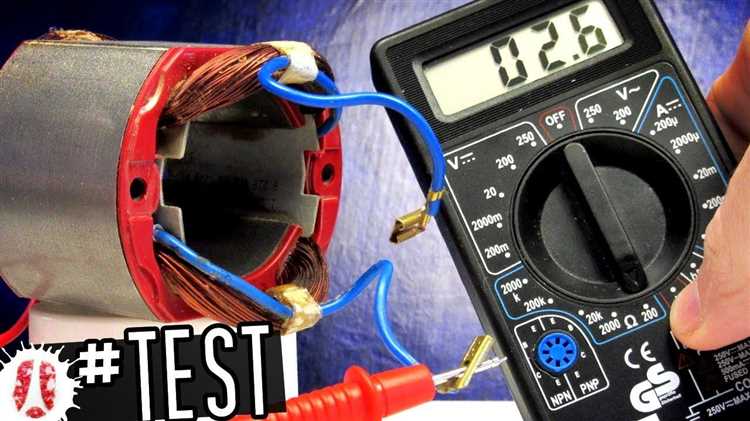

Проверка обмотки на пробой на корпус
Для проверки обмотки генератора на пробой к корпусу потребуется цифровой мультиметр с функцией измерения сопротивления. Перед началом убедитесь, что генератор отключён от сети и полностью обесточен.
Нормальное значение: мультиметр должен показать бесконечно высокое сопротивление (на дисплее – «OL» или аналогичный индикатор). Это указывает на отсутствие утечки тока между обмоткой и корпусом.
Если значение менее 1 МОм – имеется утечка, свидетельствующая о повреждении изоляции. При показаниях ниже 100 кОм генератор использовать запрещено: возможен пробой на корпус с риском короткого замыкания.
Важно: загрязнённая или влажная поверхность генератора может искажать результаты. При сомнительных показаниях просушите обмотки и повторите измерение.
Интерпретация результатов измерений мультиметра
При проверке обмотки генератора мультиметром важно обратить внимание на значение сопротивления. Нормальная обмотка должна показывать сопротивление в пределах нескольких Ом, обычно от 0,1 до 1 Ом в зависимости от конструкции и диаметра провода. Значение значительно ниже этого диапазона указывает на короткое замыкание между витками, что снижает эффективность генератора и приводит к перегреву.
Если мультиметр показывает значение близкое к нулю, это прямой признак замыкания. При этом сопротивление может быть порядка 0,01 Ом или менее. Такие показатели требуют немедленной замены или ремонта обмотки.
Высокое сопротивление, превышающее 1 Ом, говорит о возможном повреждении изоляции или разрыве провода внутри обмотки. В этом случае ток будет недостаточен для нормальной работы генератора, что проявляется в снижении выходного напряжения и мощности.
Если мультиметр показывает бесконечное сопротивление (обрыв), обмотка полностью повреждена, и генератор не сможет выполнять свои функции. Важно проверить несколько точек обмотки, так как частичное замыкание или обрыв могут локализоваться в отдельных местах.
При измерении следует исключить влияние корпуса и других металлических частей, так как это может исказить результаты, создавая ложные замыкания или разрывы. Используйте режим измерения сопротивления с автоматическим отключением питания на обмотке и проверяйте исправность самого мультиметра перед тестом.

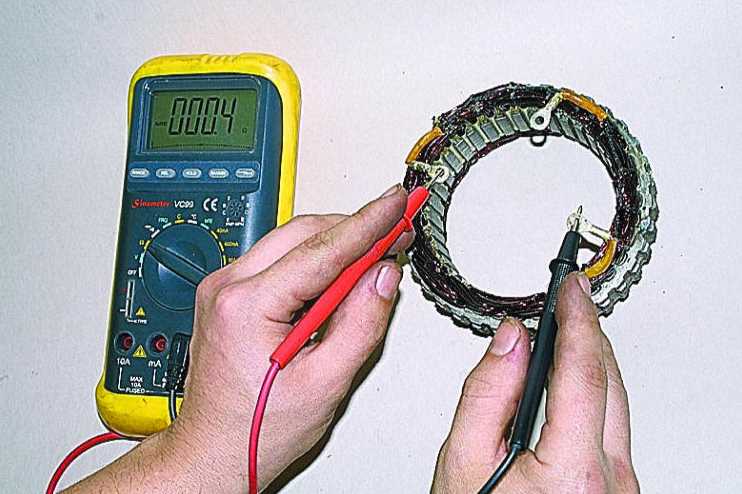

Типичные признаки неисправностей обмотки по показаниям мультиметра
Если сопротивление бесконечно велико или мультиметр показывает «Открытая цепь», это свидетельствует о разрыве обмотки или плохом контакте в цепи. Такое состояние исключает прохождение тока и требует замены или ремонта обмотки.
Измерение сопротивления между обмоткой и корпусом генератора позволяет выявить пробой изоляции. Значение ниже 1 МОм указывает на повреждение изоляционного слоя и повышенный риск короткого замыкания на массу.
При проведении измерений следует учитывать стабильность показаний мультиметра. Плавное снижение или повышение сопротивления может свидетельствовать о постепенном износе обмотки или ухудшении контактов, что часто предшествует поломке.
Рекомендуется проводить измерения на холодной обмотке и при отключённом источнике питания, чтобы исключить влияние внешних факторов и получить точные результаты.
Ошибки при проверке обмотки и как их избежать
Неправильное выставление диапазона мультиметра. При проверке сопротивления обмоток необходимо использовать режим измерения с максимально низким диапазоном, обычно в пределах нескольких ом. Выставление слишком высокого диапазона приведёт к неточным показаниям и пропуску мелких замыканий.
Игнорирование очистки контактов щупов и обмоток. Наличие окислов или грязи увеличивает контактное сопротивление, что может скрыть реальные дефекты обмотки. Контакты необходимо тщательно очистить перед измерением.
Ошибочное подключение щупов. Щупы нужно подключать строго к началу и концу каждой обмотки, исключая цепи с другими элементами. Неправильное расположение вызовет неверные показания и усложнит диагностику.
Отсутствие проверки изоляции между обмотками и корпусом. Помимо проверки сопротивления самой обмотки, важно замерить сопротивление изоляции между обмотками и корпусом генератора. Низкие значения укажут на пробой, который нельзя игнорировать.
Пренебрежение повторной проверкой. Однократный замер не гарантирует достоверность. Рекомендуется выполнить несколько измерений подряд, чтобы исключить случайные ошибки и проверить стабильность показаний.
Использование мультиметра с низким классом точности. Для проверки обмоток генератора целесообразно использовать прибор с точностью не ниже 1%, чтобы выявить даже минимальные отклонения в сопротивлении.
Вопрос-ответ:
Как с помощью мультиметра проверить, есть ли замыкание в обмотке генератора?
Для проверки обмотки генератора на замыкание мультиметром нужно перевести прибор в режим измерения сопротивления. Затем один щуп подключают к одному из выводов обмотки, а второй щуп — к корпусу генератора. Если мультиметр показывает низкое сопротивление или близкое к нулю значение, это свидетельствует о замыкании обмотки на корпус. В норме сопротивление между выводом и корпусом должно быть очень высоким или бесконечным.
Можно ли проверить качество обмотки генератора мультиметром без снятия генератора с автомобиля?
Проверка обмотки мультиметром без снятия генератора иногда возможна, если к выводам генератора имеется доступ. Нужно отключить клеммы аккумулятора, чтобы избежать коротких замыканий, а затем аккуратно прикоснуться щупами к контактам. Однако для более точного теста и исключения влияния других элементов в цепи рекомендуется всё-таки демонтировать генератор или отсоединять провода, чтобы получить корректные данные.
Какие признаки на мультиметре укажут на обрыв или замыкание обмотки генератора?
Если в обмотке генератора произошёл обрыв, мультиметр покажет бесконечное сопротивление или очень большое значение при измерении между концами обмотки. При замыкании обмотки на корпус сопротивление будет близким к нулю, так как ток свободно проходит на массу. В нормальном состоянии сопротивление между концами обмотки должно быть постоянным и соответствовать техническим характеристикам, а сопротивление между обмоткой и корпусом — максимальным.
Почему важно проверить обмотку генератора именно на замыкание мультиметром, а не только визуально?
Визуальный осмотр не всегда выявляет внутренние повреждения обмотки, например, микротрещины или внутренние пробои изоляции. Мультиметр позволяет измерить электрические параметры и обнаружить замыкания, которые не видны невооружённым глазом. Такая проверка помогает избежать неисправностей в работе генератора и предотвратить выход из строя электрооборудования автомобиля.
Какие меры предосторожности нужно соблюдать при проверке обмотки генератора мультиметром?
Перед началом проверки следует отключить аккумулятор, чтобы избежать короткого замыкания и повреждения мультиметра. Также важно убедиться, что генератор полностью обесточен и не вращается. Необходимо аккуратно подключать щупы мультиметра, чтобы не повредить выводы и изоляцию. После проверки нужно правильно собрать все разъёмы и убедиться, что контакты надежно закреплены.
