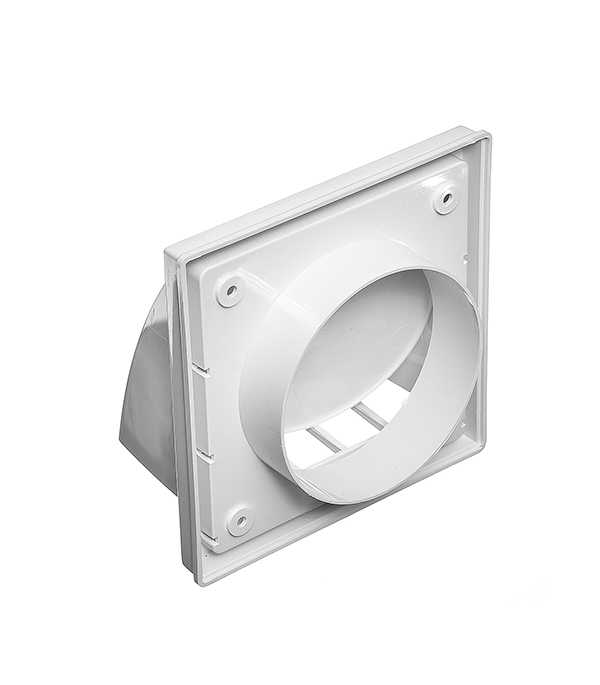

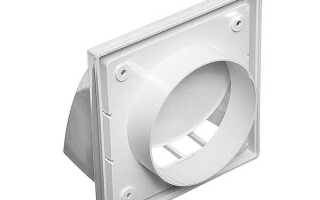

Что такое вентиляционная решетка с обратным клапаном

Вентиляционная решетка с обратным клапаном применяется в системах приточной и вытяжной вентиляции для предотвращения обратного потока воздуха. Она эффективно блокирует поступление наружного воздуха, пыли, насекомых и неприятных запахов из вентиляционных каналов при отключенной вытяжке. Это особенно актуально для многоквартирных домов с общими вентиляционными шахтами, где часто наблюдается обратная тяга.

Конструкция решетки включает корпус, лицевую панель с прорезями и встроенный обратный клапан, который может быть лепестковым, мембранным или гравитационным. Наиболее распространён – гравитационный тип, в котором заслонки открываются под действием воздушного потока и закрываются при его отсутствии. Устройства с мембранным клапаном обеспечивают более плотное прилегание и актуальны для помещений с повышенной влажностью – ванных комнат, кухонь, санузлов.

Правильный выбор и установка вентиляционной решетки с обратным клапаном требует учета диаметра воздуховода, объема вытяжки, уровня естественной вентиляции и герметичности помещения. Недостаточный приток воздуха может привести к нарушению баланса давления, снижая эффективность клапана. Рекомендуется установка в сочетании с приточными устройствами – инфильтрационными клапанами или оконными проветривателями.

Эффективность работы системы вентиляции во многом зависит от правильно подобранной решетки. Игнорирование особенностей конструкции и назначения может привести к образованию конденсата, снижению воздухообмена и повышенному риску появления плесени. Использование моделей с обслуживаемым клапанным механизмом упрощает чистку и продлевает срок службы устройства.

Вентиляционная решетка с обратным клапаном: назначение и устройство

Вентиляционная решетка с обратным клапаном предотвращает обратное поступление воздуха и запахов из вентиляционных каналов в помещение. Устройство актуально для кухонь, санузлов, котельных и других помещений с нестабильной тягой или общедомовой вентиляцией.

Основные функции устройства:

• блокировка обратной тяги при выключенной вытяжке или отсутствии принудительной вентиляции;
• защита от проникновения насекомых, пыли и уличного мусора;
• снижение теплопотерь за счёт предотвращения неконтролируемого воздухообмена.

Устройство вентиляционной решетки с обратным клапаном включает:

1. Корпус решетки – изготавливается из пластика, стали или алюминия, устанавливается на стену или потолок, может иметь горизонтальные или наклонные жалюзи.
2. Обратный клапан – одна или две створки, чаще пластиковые или силиконовые, которые открываются при потоке воздуха в одном направлении и автоматически закрываются при его прекращении или при обратной тяге.
3. Ось клапана – удерживает створки в центральном положении, обеспечивая стабильную работу механизма при разных режимах вентиляции.
4. Пружинный или гравитационный механизм – регулирует скорость закрытия клапана, исключает колебания и шум при срабатывании.

При выборе модели важно учитывать:

• диаметр вентиляционного канала (соответствие размеру решетки и клапана);
• максимальный допустимый расход воздуха (указан в м³/ч на упаковке);
• материал исполнения (для влажных помещений предпочтительнее антикоррозийные варианты);
• тип монтажа (встраиваемый, накладной, с переходником);
• уровень шумоподавления и наличие антимоскитной сетки.

Неправильная установка или выбор несовместимого по параметрам клапана снижает эффективность вентиляции и может привести к нарушению воздухообмена в помещении.

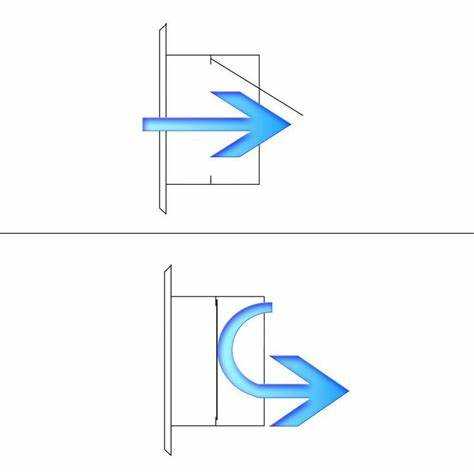

Как работает обратный клапан в вентиляционной решетке

Обратный клапан в вентиляционной решетке предотвращает поступление воздуха в обратном направлении. Он активируется потоком воздуха, направленным изнутри помещения наружу. При включении вытяжки или естественной тяге створки клапана открываются под давлением воздушного потока, пропуская воздух. При отсутствии потока створки автоматически закрываются под действием собственной массы или пружинного механизма.

Типичные конструкции включают горизонтальные или вертикальные створки из легкого пластика, алюминия или стали. Некоторые модели оснащаются резиновыми уплотнителями по периметру, обеспечивая герметичность и исключая сквозняки. В современных решениях применяются магнитные фиксаторы, повышающие плотность прилегания створок в закрытом положении.

Для систем с естественной вентиляцией рекомендуется использовать клапаны с минимальным сопротивлением открытию. В принудительных системах важна устойчивость к избыточному давлению и термостойкость материалов. Установка должна проводиться строго по горизонтали, чтобы избежать перекоса створок и некорректной работы механизма.

Регулярная очистка и проверка подвижности клапана необходимы для предотвращения засоров, которые могут заблокировать открытие. При обнаружении люфта или перекоса створок требуется замена, так как нарушение герметичности сводит эффективность вентиляции к нулю.

В каких случаях необходима установка решетки с обратным клапаном

Решетки с обратным клапаном необходимы в ситуациях, когда существует риск обратной тяги, распространения запахов, повышенной влажности или проникновения холодного воздуха. Их установка особенно актуальна в следующих случаях:

• Квартиры в многоэтажных домах с общей вентиляционной шахтой. Обратный клапан предотвращает поступление запахов и воздуха от соседей через вентиляционные каналы.
• Кухни и санузлы, где используется вытяжное оборудование. При выключенном вентиляторе клапан блокирует обратное движение воздуха, исключая распространение запахов и влаги в другие помещения.
• Частные дома с принудительной вентиляцией. Клапан предотвращает утечку теплого воздуха при выключенной системе и исключает обратный приток наружного воздуха.
• Помещения с нестабильным давлением в вентиляционной системе. При перепадах давления клапан защищает от внезапного притока воздуха с улицы или из других помещений.
• Установки с комбинированной вентиляцией (естественная и механическая). В таких случаях обратный клапан обеспечивает корректную работу притока и вытяжки, исключая конфликт потоков.
• Сезонные дачные домики и складские помещения. Клапан препятствует проникновению холодного воздуха и насекомых в межсезонье, когда вентиляция не используется.

При выборе модели учитывают диаметр канала, тип монтажа и сопротивление клапана воздушному потоку. Неправильно подобранная решетка может нарушить воздухообмен или оказаться неэффективной.

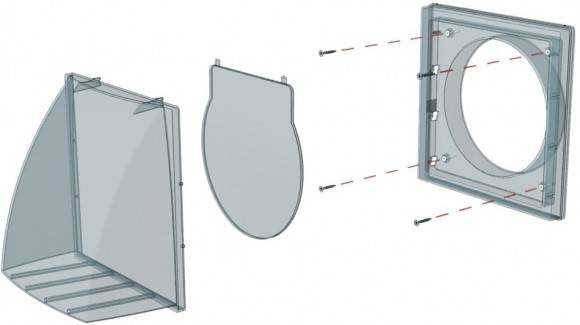

Устройство вентиляционной решетки с обратным клапаном по элементам

Корпус вентиляционной решетки изготавливается из ударопрочного ABS-пластика или анодированного алюминия. Поверхность корпуса устойчива к коррозии и легко очищается от загрязнений. Конструкция корпуса предусматривает монтаж на стену или потолок, с возможностью скрытой фиксации к воздуховоду.

Жалюзи располагаются под углом для направления воздушного потока. Они могут быть как стационарными, так и регулируемыми, что позволяет изменять направление вытяжки. В моделях с ручной регулировкой предусмотрен поворотный механизм с фиксатором положения.

Обратный клапан размещается за жалюзи и состоит из створок, закреплённых на оси с пружинным или магнитным механизмом. В закрытом состоянии клапан предотвращает поступление воздуха извне и исключает обратную тягу. При включении вытяжного вентилятора створки автоматически открываются под действием потока воздуха.

Контур уплотнения на створках клапана выполнен из термостойкого силикона, что обеспечивает герметичность и снижает вибрации. Такая конструкция исключает самопроизвольное открытие под действием сквозняков или перепадов давления.

Монтажный фланец на задней части решетки гарантирует плотное соединение с вентиляционным каналом. Для упрощения установки в некоторых моделях используются защелки или пружинные фиксаторы, позволяющие выполнить монтаж без дополнительных инструментов.

Разновидности обратных клапанов и их особенности в решетках

Обратные клапаны в вентиляционных решетках различаются по конструкции, принципу действия и материалам изготовления. Наиболее распространены три типа: лепестковые, пружинные и гравитационные.

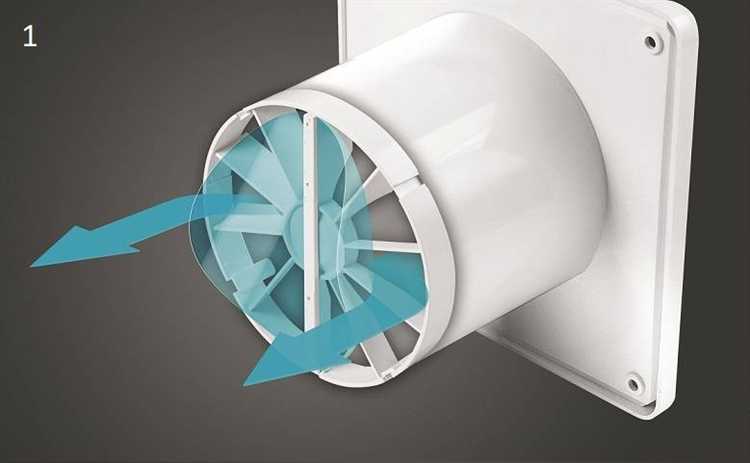

Лепестковые клапаны состоят из гибких створок, часто выполненных из силикона или резины. При включении вентилятора створки открываются под давлением воздуха, а после выключения – закрываются, предотвращая обратный поток. Такие клапаны работают бесшумно, но чувствительны к загрязнению и требуют регулярной очистки.

Пружинные модели оснащены жестким клапанным механизмом, который удерживается закрытым пружиной. Открытие происходит только при достижении определенного давления. Этот тип эффективен для помещений с переменной тягой, но может создавать шум при открытии-закрытии и оказывает сопротивление потоку.

Гравитационные клапаны работают за счёт силы тяжести: одна или две створки свободно навешены и открываются при движении воздуха наружу. В неподвижном состоянии створки закрываются самостоятельно. Они просты по конструкции и не требуют дополнительного обслуживания, но могут не работать при горизонтальной установке или слабом напоре воздуха.

При выборе решетки с обратным клапаном важно учитывать ориентацию установки, уровень шума, периодичность обслуживания и силу вентиляционного потока. Для вытяжек в жилых помещениях чаще применяются лепестковые клапаны, для систем с высоконапорными вентиляторами – пружинные, а для простых вытяжек в санузлах – гравитационные.

Материалы изготовления и их влияние на срок службы решетки

Вентиляционные решетки с обратным клапаном изготавливают из пластика, алюминия и нержавеющей стали. Пластиковые модели чаще всего используют для жилых помещений и объектов с невысокими нагрузками на систему вентиляции. Высококачественный полипропилен устойчив к ультрафиолету и влаге, что обеспечивает эксплуатацию до 10 лет при соблюдении условий эксплуатации. Однако пластиковые клапаны менее устойчивы к механическим повреждениям и температурным перепадам выше 60 °C.

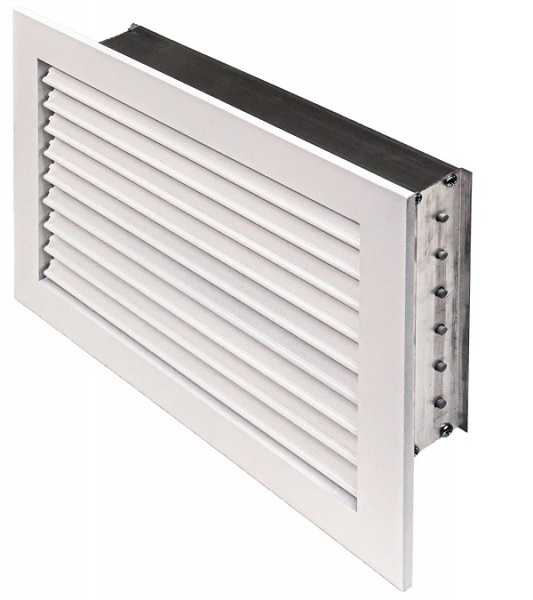

Алюминиевые решетки характеризуются легкостью и коррозионной стойкостью, что позволяет применять их в условиях повышенной влажности и умеренных механических нагрузках. Алюминий выдерживает температуры до 120 °C, срок службы изделий из него – около 15 лет при регулярном техническом обслуживании. Важно учитывать, что анодирование поверхности улучшает защиту от коррозии и увеличивает долговечность конструкции.

Решетки из нержавеющей стали обладают максимальной прочностью и устойчивостью к агрессивным средам, включая химические пары и высокую влажность. Они выдерживают температурные режимы свыше 200 °C и сохраняют функциональность более 20 лет без значительной деформации клапана. Основной недостаток – высокая стоимость и вес, что оправдано в промышленных или специализированных системах вентиляции с повышенными требованиями к надежности.

Выбор материала напрямую влияет на эксплуатационные характеристики и сроки службы решетки с обратным клапаном. Для жилых и офисных помещений оптимальны пластиковые и алюминиевые варианты, а для производственных и агрессивных сред – нержавеющая сталь. Правильное соотношение материала и условий эксплуатации минимизирует риск преждевременного выхода из строя и снижает затраты на обслуживание.

Ошибки при установке решетки с обратным клапаном и их последствия

Неправильный монтаж вентиляционной решетки с обратным клапаном чаще всего приводит к снижению эффективности системы вентиляции и ускоренному износу оборудования.

Основная ошибка – установка клапана в неправильном направлении: при обратном ходе воздуха клапан не закрывается, что вызывает обратную тягу и загрязнение помещений. Для проверки правильности монтажа необходимо ориентироваться на стрелку направления воздушного потока, нанесённую на корпус клапана.

Некорректное крепление решетки, когда она не герметично прилегает к стене или каналу, вызывает подсос уличного воздуха через щели. Это ведёт к повышенным теплопотерям и ухудшению микроклимата в помещении. Рекомендуется использовать уплотнительные материалы и закреплять решётку равномерно по периметру.

Отсутствие регулярного обслуживания приводит к накоплению пыли и мусора на лопастях клапана, что снижает скорость открытия и закрытия. Результат – повышенное сопротивление воздуху и риск застревания клапана в одном положении. Необходимо планировать очистку минимум раз в полгода.

Установка решётки с обратным клапаном на каналы слишком малого диаметра вызывает повышенное аэродинамическое сопротивление, что снижает общую производительность вентиляции. Оптимальный размер клапана должен соответствовать сечению воздуховода согласно проектным расчетам.

Неправильное позиционирование решётки в местах с высокой влажностью без дополнительной защиты приводит к коррозии металлических элементов клапана и сокращению срока службы. Использование коррозионно-стойких материалов и антикоррозийных покрытий обязательны для влажных помещений.

Вопрос-ответ:

Для чего нужна вентиляционная решетка с обратным клапаном?

Вентиляционная решетка с обратным клапаном служит для организации воздухообмена в помещениях, при этом предотвращая обратный поток воздуха и попадание холодного воздуха, пыли или насекомых с улицы внутрь комнаты. Такая конструкция помогает поддерживать комфортный микроклимат и уменьшает потери тепла.

Как устроен обратный клапан в вентиляционной решетке?

Обратный клапан представляет собой подвижную створку или пластину, которая открывается при выходе воздуха из помещения наружу и закрывается при попытке обратного проникновения воздуха. Обычно он изготовлен из легких материалов, что обеспечивает быструю реакцию на изменение давления и надежное перекрытие канала.

В каких случаях рекомендуется устанавливать вентиляционные решетки с обратным клапаном?

Такое оборудование особенно полезно в зданиях, где важно избежать проникновения холодного воздуха или неприятных запахов из вентиляционных шахт. Также их применяют в помещениях с отоплением, чтобы снизить теплопотери, и в тех местах, где нужно предотвратить попадание насекомых или мелкого мусора через вентиляционные отверстия.

Можно ли самостоятельно установить вентиляционную решетку с обратным клапаном?

Монтаж решетки с обратным клапаном обычно не вызывает сложностей и может быть выполнен самостоятельно при наличии базовых инструментов. Однако важно правильно подобрать размер и тип решетки, а также обеспечить герметичное крепление, чтобы избежать нежелательных утечек воздуха и обеспечить правильную работу клапана.

Какие материалы используются для изготовления вентиляционных решеток с обратным клапаном?

Чаще всего решетки делают из пластика или металла. Пластиковые модели легче и устойчивы к коррозии, что подходит для влажных помещений. Металлические варианты отличаются повышенной прочностью и долговечностью, их применяют там, где нужна высокая износостойкость и надежность. Выбор материала зависит от условий эксплуатации и требований к внешнему виду.
