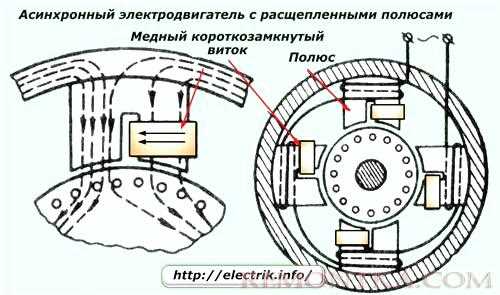

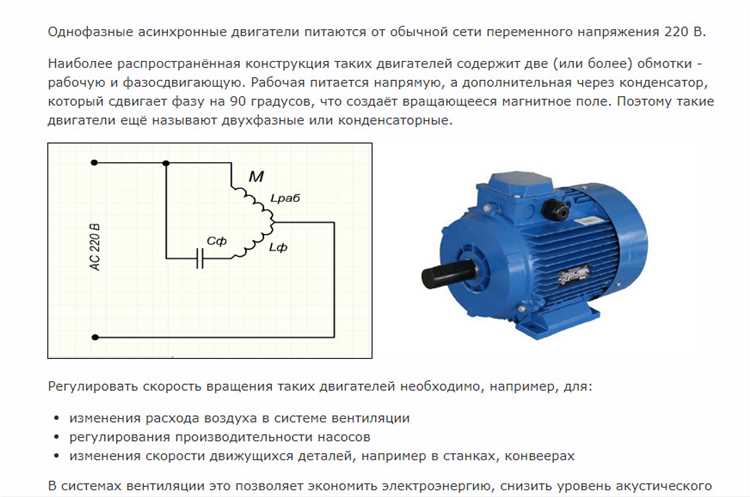

Однофазный асинхронный двигатель представляет собой электрическую машину переменного тока, использующую для питания одну фазу напряжения, что делает его актуальным выбором в бытовых и маломощных промышленных установках. Напряжение питания стандартно составляет 220 В при частоте 50 Гц. Мощность таких двигателей обычно не превышает 3 кВт, что обуславливает их применение в вентиляторах, насосах, стиральных машинах и другом оборудовании с умеренной нагрузкой.
Ключевая особенность – невозможность самозапуска при включении. Это связано с тем, что при подаче однофазного напряжения на статор создаётся пульсирующее, но не вращающееся магнитное поле. Чтобы двигатель начал вращение, используется вспомогательная пусковая обмотка с фазосдвигающим элементом – чаще всего это конденсатор, подключённый параллельно или последовательно с пусковой обмоткой. При достижении определённых оборотов она отключается автоматическим выключателем или центробежным реле.
Рабочий режим обеспечивается основной обмоткой, создающей переменное магнитное поле, которое взаимодействует с токами в короткозамкнутом роторе. Это вызывает вращающий момент, достаточный для поддержания стабильной работы. Для повышения крутящего момента и КПД применяют конденсаторные схемы с постоянным подключением фазосдвигающего элемента, обеспечивающие близкие к круговому магнитные поля и улучшенные характеристики.
При выборе двигателя важно учитывать тип нагрузки: вентиляторы и компрессоры требуют устойчивого пускового момента, тогда как для насосов с лёгким запуском подойдут упрощённые схемы. Также критичен тепловой режим – однофазные двигатели склонны к перегреву при частых пусках, поэтому необходима точная настройка защитных реле и соблюдение интервала между включениями.
Как формируется вращающееся магнитное поле при запуске
В однофазном асинхронном двигателе при подаче напряжения на основную обмотку статора создаётся пульсирующее магнитное поле, неспособное самостоятельно запустить вращение ротора. Для формирования вращающегося поля необходимо создать фазовый сдвиг тока во вспомогательной обмотке.
- Вспомогательная (пусковая) обмотка размещается под углом 90° к основной и включается через пусковой конденсатор.
- Конденсатор создаёт сдвиг фазы тока на 90° относительно тока в основной обмотке.
- В результате взаимодействия токов в обмотках формируется двухфазная система, создающая вращающееся магнитное поле в зоне действия ротора.
Для устойчивого запуска значение емкости пускового конденсатора должно быть в диапазоне 70–100 мкФ на 1 кВт мощности двигателя. Неверно подобранная емкость снижает пусковой момент и может привести к перегреву.
После раскручивания ротора пусковая обмотка отключается через центробежный выключатель или термореле, чтобы предотвратить её перегрузку.
- Без отключения пусковой обмотки повышается потребление тока и сокращается ресурс двигателя.
- Наличие постоянного пускового тока приводит к искажениям магнитного поля и снижению КПД.
Именно конденсатор и пространственное смещение обмоток обеспечивают искусственное вращающееся поле, необходимое для запуска двигателя. После запуска ротор синхронизируется с полем и продолжает вращение за счёт действия основной обмотки.

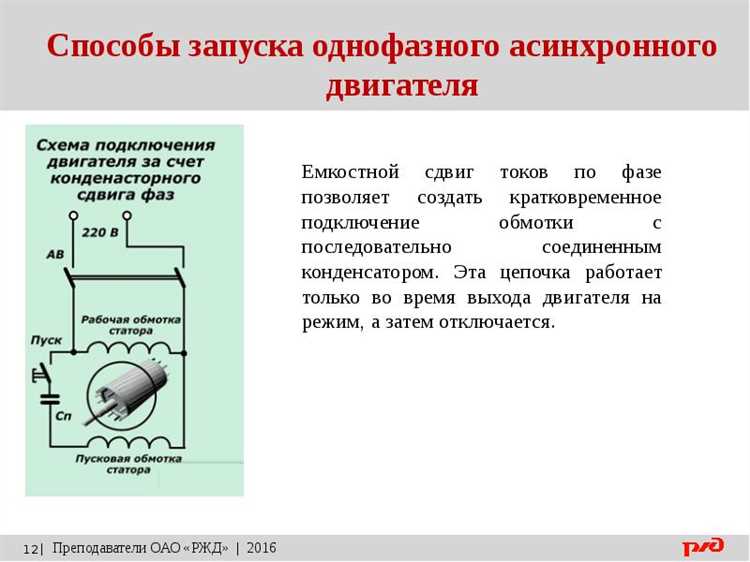

Роль пусковой обмотки и пускового конденсатора в начале работы

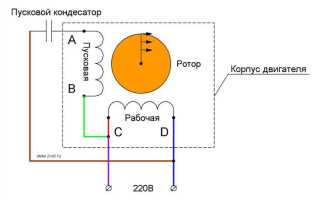

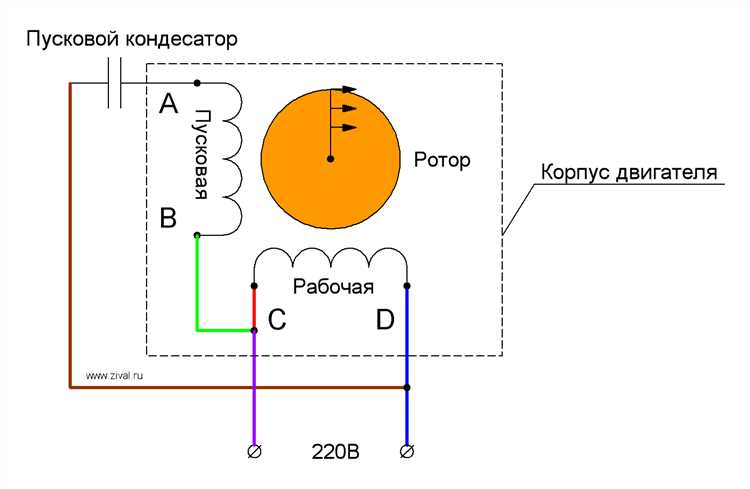

Однофазный асинхронный двигатель не способен самопроизвольно запуститься из-за отсутствия вращающего момента в момент подачи напряжения. Для решения этой задачи используется пусковая обмотка, размещённая в статоре под углом 90° к основной рабочей обмотке. Она подключается через пусковой конденсатор, образуя сдвиг фазы тока, что позволяет создать вращающееся магнитное поле при старте.
Пусковой конденсатор формирует фазовый сдвиг приблизительно 80–90°, что обеспечивает необходимый начальный крутящий момент. Его номинальная ёмкость подбирается из расчёта 50–100 мкФ на 1 кВт мощности двигателя. Недостаточная ёмкость приводит к неустойчивому пуску, перегреву и повышенному току, а избыточная – к чрезмерному току в пусковой обмотке и риску её перегрева.
Пусковая обмотка обычно выполняется из провода меньшего сечения, чем рабочая, поскольку работает лишь кратковременно. После выхода двигателя на 70–80% номинальной частоты пусковая цепь отключается центробежным выключателем или пусковым реле. Оставление её под напряжением влечёт за собой быстрый перегрев и пробой изоляции.
Рекомендация: при замене пускового конденсатора обязательно соблюдайте параметры ёмкости и рабочего напряжения. Использование конденсатора с низким ресурсом (менее 3000 часов) в бытовых двигателях снижает надёжность узла запуска.
Что происходит при отключении пусковой обмотки
Пусковая обмотка в однофазном асинхронном двигателе необходима исключительно для запуска ротора. Она создает вращающееся магнитное поле вместе с основным контуром за счёт фазового сдвига, обычно реализуемого через конденсатор. После выхода двигателя на 70–80% номинальной частоты пусковая обмотка отключается автоматически через центробежный выключатель или термореле.
Если отключение происходит преждевременно или с ошибкой, возникают следующие последствия:
- Ротор не успевает набрать необходимую частоту вращения, и двигатель либо не запускается, либо работает с рывками.
- Повышается ток в рабочей обмотке на 20–40%, что ускоряет её перегрев и снижает срок службы изоляции.
- Падает пусковой момент. Это критично при нагрузке с высоким сопротивлением пуску, например, в компрессорах и насосах.
Полное отсутствие отключения пусковой обмотки также приводит к перегреву и разрушению изоляции, поскольку она не рассчитана на длительное включение.
Рекомендации по диагностике и предотвращению проблем:
- Проверять исправность центробежного выключателя при каждом техническом обслуживании.
- Измерять сопротивление обмоток: отклонения более 10% от номинала указывают на межвитковые замыкания.
- Использовать тепловизор для контроля температуры корпуса при подозрении на перегрев.
- Устанавливать конденсатор точно в соответствии с расчётной ёмкостью – отклонение более 5% искажает фазовый сдвиг.
Отключение пусковой обмотки должно происходить строго в нужный момент. Ошибки в этом процессе нарушают устойчивость вращения и вызывают ускоренный износ двигателя.
Как создаётся вращающий момент во время устойчивой работы
Во время устойчивой работы однофазного асинхронного двигателя вращающий момент создаётся за счёт взаимодействия вращающегося магнитного поля и токов, индуцированных во вращающемся роторе. После запуска, когда ротор достигает значительной скорости, в статорной обмотке остаётся только рабочая обмотка, питаемая переменным током.
Переменный ток в обмотке статора формирует магнитное поле, которое можно разложить на две составляющие – вращающиеся в противоположных направлениях с синхронной скоростью. При наличии начального вращения ротора (созданного, например, пусковой обмоткой или пусковым конденсатором) только одно из этих полей эффективно индуцирует токи в роторе. Эти токи, в соответствии с законом Ленца, создают магнитное поле, противоположное по направлению изменению потока, что приводит к возникновению крутящего момента.
При устойчивом режиме работы вращающееся магнитное поле статора вызывает в роторе токи Фуко, формирующие вторичное магнитное поле. Взаимодействие этих полей обусловливает создание стабильного электромагнитного момента. Эффективность этого процесса зависит от величины скольжения, которое в рабочем режиме составляет 2–8 %, а также от сопротивления и индуктивности обмотки ротора.
Для повышения крутящего момента рекомендуется выбирать двигатель с оптимальным значением пускового конденсатора и правильно подобранной фазосмещающей обмоткой. Это обеспечивает не только надёжный пуск, но и устойчивое поддержание вращающего момента в нагрузочном диапазоне.
Влияние напряжения сети на работу двигателя
Однофазный асинхронный двигатель чувствителен к отклонениям напряжения сети. При понижении напряжения на 10% от номинального, крутящий момент снижается примерно на 19%, что может привести к невозможности запуска под нагрузкой. При этом возрастает ток, увеличивается тепловая нагрузка на обмотки и ускоряется их износ.
Повышение напряжения выше нормы более чем на 5% приводит к насыщению магнитопровода, росту токов холостого хода и дополнительным потерям энергии. Это вызывает перегрев, особенно при длительной работе на холостом ходу или при малых нагрузках.
Оптимальный диапазон отклонений – не более ±3%. При работе вне этих границ снижается КПД, ухудшается пуск, возрастает риск межвитковых замыканий и снижается срок службы изоляции.
Причины перегрева и снижение ресурса обмоток
Основная причина перегрева однофазного асинхронного двигателя – повышенное тепловыделение в обмотках статора. Это возникает из-за превышения допустимого тока, вызванного перегрузками, снижением напряжения питания или ухудшением изоляции проводников. Например, увеличение нагрузки более чем на 20% от номинальной приводит к росту тока на 15–30%, что значительно ускоряет деградацию изоляции.
Повреждение изоляции часто связано с воздействием высоких температур свыше 120 °C, что снижает диэлектрическую прочность и ведет к частичным пробоям. Снижение теплоотвода при загрязнении вентиляционных каналов и накоплении пыли увеличивает температуру обмоток на 10–15 °C по сравнению с нормой, что также уменьшает срок службы двигателя.
Частые пусковые циклы и продолжительная работа с неполным охлаждением вызывают циклические тепловые напряжения, провоцирующие микротрещины в изоляционном материале. Отсутствие правильной эксплуатации, например, длительная работа при пониженном напряжении (на 10–15%) увеличивает ток и перегревает обмотки, уменьшая ресурс минимум на 25%.
Рекомендуется контролировать параметры сети и избегать перегрузок, проводить регулярную очистку вентиляционных отверстий, использовать термодатчики для мониторинга температуры обмоток и обеспечивать своевременное техническое обслуживание. Применение качественной изоляции класса F или выше и соблюдение режимов эксплуатации существенно продлевают срок службы обмоток.
Вопрос-ответ:
Как работает однофазный асинхронный двигатель без стартового конденсатора?
Однофазный асинхронный двигатель без стартового конденсатора не имеет фазового сдвига между токами в обмотках статора, поэтому он не может создать вращающееся магнитное поле самостоятельно. Из-за этого при включении возникает пульсирующее поле, которое не приводит к самозапуску ротора. Ротор начинает вращаться только под действием внешнего механического воздействия или после небольшой помощи, после чего двигатель продолжает работу в асинхронном режиме.
Для чего в однофазном асинхронном двигателе используется пусковой конденсатор?
Пусковой конденсатор служит для создания сдвига фаз между токами в главной и вспомогательной обмотках статора. Благодаря этому формируется вращающееся магнитное поле, которое позволяет двигателю запуститься самостоятельно. После выхода двигателя на рабочие обороты пусковой конденсатор обычно отключается, чтобы уменьшить потери и повысить срок службы устройства.
Почему однофазный асинхронный двигатель считается менее эффективным по сравнению с трехфазным?
Основная причина — в характере создаваемого магнитного поля. Однофазный двигатель генерирует переменное магнитное поле, которое само по себе не вращается, а лишь пульсирует, что усложняет запуск и снижает плавность работы. Для запуска требуется дополнительное устройство или обмотка с конденсатором. В трехфазном двигателе магнитное поле вращается постоянно и равномерно, что обеспечивает более стабильную работу и меньшие потери.
Как изменяется скорость ротора в однофазном асинхронном двигателе при изменении нагрузки?
Скорость ротора в однофазном асинхронном двигателе немного снижается при увеличении нагрузки из-за увеличения скольжения — разницы между синхронной скоростью магнитного поля и фактической скоростью вращения ротора. При небольшой нагрузке скольжение минимально, и ротор вращается почти с синхронной скоростью. При росте нагрузки скольжение увеличивается, что позволяет двигателю передавать больше крутящего момента.
Какие особенности конструкции однофазного асинхронного двигателя обеспечивают его работу на бытовых приборах?
Однофазные асинхронные двигатели имеют простую и компактную конструкцию с двумя обмотками — рабочей и вспомогательной, подключенной через конденсатор. Такая схема позволяет использовать их с однофазной сетью, которая распространена в бытовых условиях. Кроме того, благодаря отсутствию щеток и коллектора, они требуют минимального обслуживания и обладают достаточно тихой работой, что важно для бытовых приборов.
Как работает однофазный асинхронный двигатель?
Однофазный асинхронный двигатель запускается и работает благодаря магнитному полю, создаваемому в обмотке статора переменным током. В отличие от трёхфазного двигателя, здесь изначально возникает лишь пульсирующее магнитное поле, которое само по себе не способно запустить ротор в движение. Для создания вращающегося магнитного поля в однофазном двигателе применяют дополнительные обмотки с сдвигом по фазе, например, пусковую обмотку с конденсатором. Это позволяет получить вращающееся поле, необходимое для запуска ротора. После набора оборотов пусковая обмотка отключается, и двигатель продолжает работать на основной обмотке, поддерживая вращение ротора за счёт электромагнитной индукции.
