Глубинные металлоискатели отличаются способностью обнаруживать крупные металлические объекты на глубине до 2–3 метров, чего не могут большинство бытовых моделей. Создание собственного прибора открывает возможность настроить чувствительность, частоту работы и размеры катушки под конкретные задачи – поиск кладов, инженерных коммуникаций или военных артефактов.
Основу конструкции составляет импульсная или VLF-схема. Первый тип проще в реализации и лучше подходит для глубинного поиска в сложных почвенных условиях. Для сборки потребуется генератор импульсов, усилитель, схема синхронизации, блок питания и поисковая катушка. Частота импульсов – от 100 до 1000 Гц, оптимальный диапазон для стабильной работы в минерализованных почвах.
Катушка – критически важный элемент. Для глубинного поиска применяется моно-катушка диаметром от 30 до 50 см, выполненная из медного провода сечением 0,5–1 мм. Количество витков зависит от частоты генератора, но в среднем составляет 20–40. Экранировать катушку необходимо, чтобы минимизировать паразитные сигналы и повысить точность детектирования.
Блок питания должен обеспечивать стабильное напряжение 12–15 В с емкостью аккумулятора не менее 2 А·ч, что гарантирует 4–6 часов автономной работы. Рекомендуется использовать литий-ионные элементы с защитной платой. Отдельное внимание – правильному заземлению схемы и экранировке соединительных кабелей.
Установка системы индикации – аналогового стрелочного или цифрового типа – позволяет получить обратную связь в реальном времени. Для начинающих оптимален цифровой индикатор с пороговым зуммером и визуальной шкалой. Точная калибровка проводится в полевых условиях с использованием эталонных целей различного размера и состава.
Выбор типа металлоискателя для глубинного зондирования
Для глубинного зондирования оптимальны два типа металлоискателей: импульсные (PI) и магнитометрические. Импульсные системы демонстрируют высокую чувствительность к крупным металлическим объектам, закопанным на глубине свыше одного метра. Они практически нечувствительны к минерализации почвы, что критично при работе на сложных грунтах, например, в районах с высоким содержанием железа или солей. Однако такие приборы плохо распознают мелкие цели и обладают повышенным энергопотреблением.
Магнитометры, в частности феррозондовые и протонные, регистрируют искажения магнитного поля, вызванные наличием ферромагнитных объектов. Их главное преимущество – способность обнаруживать массивные железные предметы на глубине до 5 метров и более, при условии стабильной магнитной среды. Протонные модели требуют калибровки и защищённого от помех питания, но обеспечивают высокую точность при поиске танков, сейфов или подземных коммуникаций.
Если цель – создание самодельного прибора, наиболее реализуемый вариант – импульсный металлоискатель. Он требует меньших затрат, доступен по элементной базе и легче в настройке. Важно использовать мощный генератор импульсов (на MOSFET или IGBT), катушку с минимальным индуктивным сопротивлением и качественный фильтр сигнала. При использовании феррозондового магнитометра потребуется сложная электроника и точная балансировка.
Глубинный поиск цветных металлов требует импульсного типа с возможностью дискриминации. Для чёрных металлов – феррозонд или комбинированные схемы с магнитной коррекцией. Тип выбирается строго под задачу: от поиска арматуры до охоты за военными артефактами.
Необходимые радиодетали и компоненты для схемы
Для сборки глубинного металлоискателя на аналоговой или смешанной основе потребуется набор точных радиокомпонентов. Ниже перечислены основные элементы, необходимые для создания работоспособной схемы прибора.
- Генератор частоты: кварцевый резонатор на 455 кГц или 3.579 МГц, в зависимости от выбранной схемы; альтернативно – RC-генератор на логических элементах (например, CD4069).
- Операционные усилители: LM358 (2 канала), TL072 или NE5532 для обработки сигнала катушки.
- Логические микросхемы: CD4011, CD4046 (PLL), CD4060 – для формирования и обработки частотных сигналов.
- Таймер: NE555 – для создания стабильных импульсов и модуляции сигнала.
- Транзисторы: BC547, 2N2222, или аналогичные NPN – используются в предусилителях и выходных каскадах.
- Катушка индуктивности: медный провод диаметром 0.4–0.6 мм, количество витков – от 25 до 100, диаметр катушки – 25–40 см; желательно использовать многожильный провод (Litz-wire) для повышения чувствительности.
- Конденсаторы: керамические и плёночные (от 10 пФ до 1 мкФ), электролиты (10–100 мкФ) – для фильтрации и настройки контуров.
- Резисторы: 0.25 Вт, с точностью не хуже 1%, номиналы от 100 Ом до 1 МОм – используются в делителях, фильтрах, смещении усилителей.
- Диоды: 1N4148 – для защиты, 1N5819 – шоттки-диод в питании или в выпрямителе.
- Пьезоизлучатель или наушники: сопротивление 32–100 Ом, желательно с экранированным кабелем.
- Питание: стабилизатор напряжения (например, 7805 или LM317), аккумулятор 7.4–12 В, фильтрующие дроссели и конденсаторы на входе/выходе.
- Печатная плата: односторонний стеклотекстолит или макетная плата, желательно с заземлением по периметру.
- Соединительные элементы: клеммы, гнёзда для наушников, переключатели, переменные резисторы (от 10 кОм до 100 кОм) для настройки чувствительности и частоты.
Каждая деталь должна быть проверена на исправность до пайки. Приоритет – компоненты с минимальными отклонениями от номинала, особенно в генераторных и фильтрующих узлах. Катушка – критически важный элемент, от её параметров зависит глубина обнаружения. Рекомендуется предварительная намотка с возможностью подстройки индуктивности.

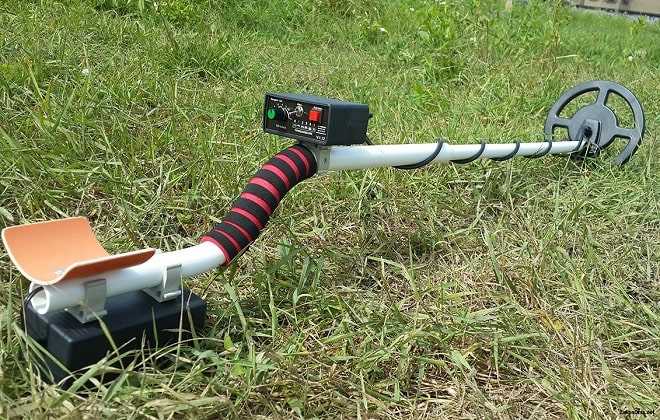

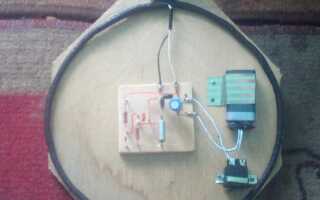

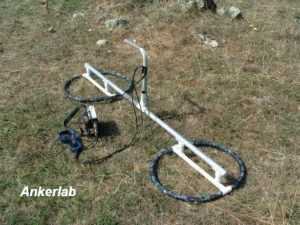

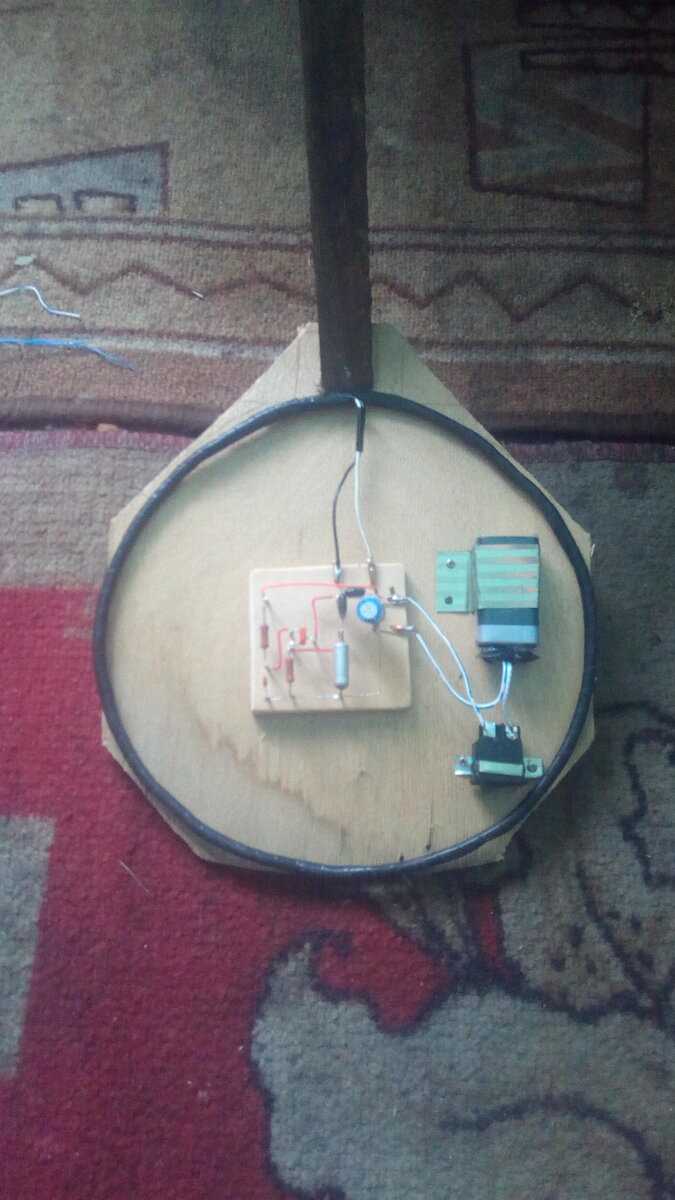

Сборка поисковой катушки с увеличенной глубиной сканирования
Для увеличения глубины сканирования катушки необходимо правильно подобрать диаметр, конфигурацию витков и тип провода. Оптимальный диаметр катушки – от 30 до 50 см. Чем больше диаметр, тем глубже обнаружение, но теряется чувствительность к мелким объектам.
- Используйте провод ПЭЛ-0.5 или ПЭВ-0.5 – эмалированный медный провод диаметром 0.5 мм. Он обеспечивает баланс между механической прочностью и электрическим сопротивлением.
- Намотка должна быть строго симметричной. Используйте форму из фанеры или ПВХ с углублением по радиусу, чтобы обеспечить плотную укладку витков.
- Количество витков – 28–32. При этом сопротивление обмотки должно находиться в диапазоне 1.5–2.5 Ом для обеспечения согласования с генератором.
- Поверх намотки нанесите 2–3 слоя эпоксидной смолы с отвердителем. Это исключит вибрации и размагничивание проводника.
- После высыхания экранируйте катушку медной фольгой, не замыкая ее в кольцо. Один конец подключите к общему проводу схемы для отвода помех.
Катушка подключается к схеме через коаксиальный кабель RG-174. Длина – не более 1.2 м. Для избежания паразитных шумов зафиксируйте кабель внутри корпуса горячим клеем. После сборки произведите точную настройку частоты генератора на резонанс с контуром катушки с помощью LC-метра.
Схема и пайка управляющего блока металлоискателя
При пайке необходимо использовать плату с двухслойным текстолитом и лужеными дорожками. Ключевые элементы (резисторы 1%, электролиты с низким ESR, стабилитроны, кварц 16 МГц) располагаются максимально близко к микроконтроллеру. Пайку выполнять паяльником с тонким жалом и температурным контролем не выше 320 °C.
Особое внимание – соединениям катушки и усилителя: все сигнальные провода должны быть экранированы. Общий провод (GND) необходимо разводить по звезде, во избежание наводок. После сборки проверяется сопротивление между питанием и землёй – не менее 1 кОм. Затем загружается прошивка через разъём ISP. При первом включении тестируются генерация, работа фильтра и чувствительность приёмника.
Настройка частоты и чувствительности прибора
Оптимальная рабочая частота глубинного металлоискателя зависит от цели поиска. Для крупных металлических объектов на глубине предпочтительны частоты от 3 до 7 кГц. Более высокие частоты (10–20 кГц) чувствительны к мелким предметам, но имеют меньшую проникающую способность в грунт.
Частотный генератор должен обеспечивать стабильность сигнала не хуже ±0,1%. Для настройки используйте частотомер и подстройку конденсатора в генераторной цепи. Рекомендуется применять кварцевую стабилизацию или цифровой генератор на базе микроконтроллера.
Чувствительность регулируется по максимальному отклику на тестовый металлический объект. Настройку производите на открытом участке без посторонних помех. Используйте образец из цветного металла (например, медная пластина 5×5 см) на известной глубине – это даст объективную оценку чувствительности.
Увеличение чувствительности без фильтрации приводит к ложным срабатываниям. Установите порог шумоподавления, при котором сигнал от реального объекта стабильно превышает уровень фона минимум на 20%. Подстройку фильтров осуществляйте с учётом состава почвы: влажный глинистый грунт требует более жёсткой фильтрации, чем сухой песок.
Регулировку производите поэтапно: сначала устанавливается рабочая частота, затем – балансировка грунта, и только после этого – окончательная настройка чувствительности. Используйте экранированные кабели и минимизируйте длину соединений, чтобы исключить наводки и потери сигнала.
Изготовление корпуса и защита электроники от влаги
Для корпуса глубинного металлоискателя оптимально использовать ударопрочный пластик ABS или поликарбонат толщиной 3-5 мм. Эти материалы обеспечивают механическую прочность и устойчивость к внешним воздействиям. Размеры корпуса должны позволять разместить плату с элементами питания, при этом минимизируя свободное пространство для предотвращения перемещения компонентов внутри.
Герметизация корпуса достигается с помощью резиновых уплотнителей из силикона толщиной 2-3 мм, устанавливаемых по кромке крышки. Для надежного крепления крышки рекомендуются винты с пружинными шайбами, обеспечивающими постоянное давление на уплотнитель при вибрациях и изменениях температуры.
Все отверстия для проводов необходимо выполнить с использованием герметичных кабельных вводов с резиновыми сальниками. Если кабели толстые или нестандартные, их можно дополнительно обрабатывать герметиком на силиконовой или полиуретановой основе, который обеспечивает долговременную влагозащиту.
Внутреннюю часть корпуса целесообразно покрыть влагозащитным лаком для электроники. Он предотвращает окисление контактов и снижает риск короткого замыкания при конденсации влаги.
Для повышения водостойкости конструкции можно использовать корпус с классом защиты IP65 и выше, что гарантирует пыленепроницаемость и защиту от струй воды. Если такой корпус недоступен, самостоятельное изготовление уплотненных соединений и герметизация всех стыков компенсирует недостаток заводской защиты.
Полевое тестирование на глубину обнаружения разных металлов
Для проверки глубины обнаружения самодельного глубинного металлоискателя использовались стандартные образцы из меди, алюминия, железа и латуни. Каждый образец имел размер около 3×3 см и массу от 20 до 50 грамм.
Испытания проводились на открытой площадке с плотным грунтом без дополнительного экранирования. Металлы помещались в грунт на глубинах от 5 до 50 см с шагом 5 см. Металлоискатель настраивался на максимальную чувствительность с использованием дискриминации для подавления помех от железа.
Результаты показали, что медь и латунь обнаруживались надежно до 35-40 см, алюминий – до 30-35 см, железо – до 45 см, но с увеличением глубины появлялись ложные сигналы, связанные с помехами грунта. При глубине свыше 40 см обнаружение всех металлов становилось нерегулярным, что требовало повторной калибровки и корректировки баланса грунта.
Рекомендуется проводить тесты на глубину в условиях, максимально приближенных к предполагаемому месту поиска, с учетом влажности и типа грунта, так как песчаные и сухие почвы увеличивают глубину обнаружения на 10-15% по сравнению с глинистыми или влажными.
Для повышения точности глубинометрии стоит использовать дополнительное программное обеспечение или внешние датчики, так как самодельный металлоискатель без них дает погрешность определения глубины ±5 см на глубинах свыше 25 см.
Регулярное полевое тестирование с контрольными образцами позволяет адаптировать устройство под конкретные условия, улучшать дискриминацию и минимизировать ложные срабатывания, повышая эффективность поиска и сокращая время на обработку находок.
Вопрос-ответ:
Какие основные компоненты нужны для сборки самодельного глубинного металлоискателя?
Для создания глубинного металлоискателя своими руками потребуется несколько ключевых деталей: катушка поисковая, плата с электронными элементами (усилители, генераторы), батарея для питания, микроконтроллер или схема управления, а также корпус и ручка для удобства использования. Важную роль играет правильный выбор катушки, так как от её размера и качества зависит глубина и точность обнаружения металлов.
Как правильно настроить катушку для увеличения глубины обнаружения металлоискателем?
Настройка катушки начинается с её правильного намотки — количество витков и диаметр провода влияют на чувствительность устройства. Обычно используют многожильный провод и делают катушку большого диаметра для более глубокой работы. После этого требуется балансировка и настройка индуктивности с помощью конденсаторов, чтобы добиться стабильной работы и минимизировать помехи. Важно избегать слишком сильного зазора между витками, чтобы не снизить чувствительность.
Какие трудности могут возникнуть при сборке и эксплуатации такого металлоискателя?
Основные сложности связаны с правильным подбором и монтажом компонентов, особенно электронной части. Часто возникают проблемы с помехами от окружающих предметов и электромагнитным фоном, что влияет на стабильность показаний. Кроме того, если катушка неправильно сбалансирована, устройство будет давать ложные срабатывания. Необходимо уделить внимание качеству пайки и изоляции, а также провести тщательное тестирование в разных условиях.
Как определить, что металлоискатель готов к работе и работает корректно?
Перед полевым использованием проводят калибровку на известных металлических объектах разного состава. При правильной настройке прибор должен реагировать на металлы определённым звуковым сигналом или изменением индикатора. Также стоит проверить стабильность показаний на пустом участке без металлов, чтобы исключить ложные срабатывания. Регулярно нужно следить за уровнем заряда батареи и состоянием катушки, поскольку любые повреждения могут снизить качество поиска.
Можно ли улучшить глубинный самодельный металлоискатель для работы с разными типами металлов?
Да, для повышения универсальности можно добавить функцию различения металлов, используя разные частоты генератора и фильтры. Такой подход позволяет отделять черные металлы от цветных, а также обнаруживать объекты с разной электропроводностью. Кроме того, модернизация схемы управления и применение цифровой обработки сигнала помогут повысить точность и снизить влияние внешних помех. Однако это усложнит конструкцию и потребует дополнительных знаний в электронике.
