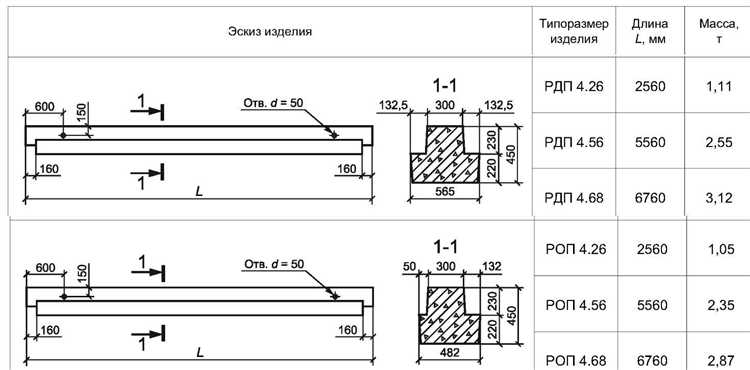

Ригель – это горизонтальный элемент каркаса металлоконструкции, воспринимающий и перераспределяющий нагрузку от перекрытий, стеновых панелей или других частей здания на колонны или другие несущие элементы. Он играет ключевую роль в обеспечении устойчивости и прочности конструкции, особенно в зданиях с пролетами от 6 до 24 метров и более.
Материалом для ригелей чаще всего служат прокатные или сварные стальные профили: двутавры, швеллеры, прямоугольные трубы. Выбор сечения определяется расчетной нагрузкой, длиной пролета, а также требованиями к монтажу и дальнейшей эксплуатации. Для пролетов свыше 12 метров часто применяются сварные ригели переменного сечения с дополнительным армированием в зонах опор.
Основные функции ригеля включают распределение вертикальных нагрузок, передачу горизонтальных усилий (например, от ветра или сейсмических воздействий) и обеспечение пространственной жесткости конструкции. Неправильный выбор типа или сечения ригеля приводит к деформациям, прогибам и снижению несущей способности каркаса, поэтому на этапе проектирования требуется тщательный расчет с учетом нормативных нагрузок и условий эксплуатации.
При монтаже важно учитывать тип соединения ригеля с колоннами: шарнирное или жесткое. Жесткое соединение повышает устойчивость рамы, но требует точной геометрии и качественной сварки. Шарнирное соединение снижает монтажные допуски, но требует дополнительных элементов жёсткости в других частях конструкции.
Чем ригель отличается от балки и стойки
Балка – более обобщённый термин, включающий в себя все элементы, работающие на изгиб. В отличие от ригеля, балка может быть частью любого участка конструкции: пола, покрытия, настила. Балки могут опираться на колонны, стены или другие балки. Ригель всегда входит в состав рамной системы и жёстко связан со стойками.
Стойка – вертикальный элемент, работающий на сжатие или изгиб в зависимости от схемы нагрузки. Она воспринимает вертикальные усилия и передаёт их на фундамент. Ригель, напротив, не работает на сжатие по вертикали и не предназначен для восприятия осевых нагрузок.
Выбор между ригелем, балкой и стойкой определяется расчётной схемой, направлением действующих усилий и типом соединений. Ригели применяют там, где требуется обеспечить жёсткость рамной конструкции и устойчивость в плоскости.
Роль ригеля в распределении нагрузок между элементами каркаса
Ригель в металлоконструкции работает как горизонтальный связующий элемент, перераспределяющий усилия между стойками, балками и другими узлами каркаса. Его основная задача – восприятие изгибающих моментов и передача вертикальных и горизонтальных нагрузок на опорные элементы.
При действии вертикальной нагрузки от перекрытий или кровельных систем ригель берет на себя часть усилий, снижая концентрацию напряжений в отдельных точках каркаса. Это особенно важно в зданиях с пролётами от 6 до 12 метров, где без ригелей возрастает риск прогибов и локальных деформаций балок.
Грамотно рассчитанный ригель снижает вероятность возникновения неравномерных осадок и увеличивает устойчивость всей конструкции. Он обеспечивает передачу нагрузки не только на ближайшие колонны, но и на удалённые участки, включая элементы жёсткости, тем самым улучшая пространственную работу каркаса.
Для повышения эффективности рекомендуется применять ригели коробчатого или двутаврового сечения с минимальным прогибом при расчётной нагрузке. Важно учитывать не только статическую схему, но и реальное поведение соединений, особенно в сварных и болтовых узлах. Использование жёстких узлов сопряжения между ригелем и стойками позволяет исключить паразитные перемещения и перекосы конструкции при эксплуатации.
В расчётах на сейсмические и ветровые воздействия ригель участвует как элемент, перераспределяющий усилия от горизонтальных колебаний. Это критично для каркасов высотой более 15 метров, где без включения ригелей в расчёт пространственной жёсткости невозможно соблюдение требований по предельным деформациям.

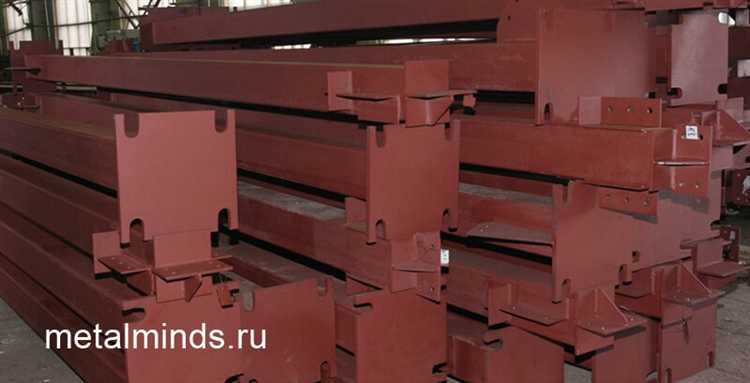

Типовые материалы, используемые для изготовления ригелей
Выбор материала для ригелей напрямую зависит от расчётной нагрузки, пролёта, условий эксплуатации и типа сооружения. Ниже представлены наиболее используемые материалы в производстве ригелей металлоконструкций:
- Горячекатаная сталь – применяется в строительстве промышленных зданий и мостов. Наиболее распространённые марки: С245, С255, С345. Отличается высокой несущей способностью и пластичностью. Используется для ригелей в виде двутавров, швеллеров и коробчатых сечений.
- Холодногнутый профиль – изготавливается из тонколистовой стали, преимущественно оцинкованной. Применяется в каркасных зданиях с небольшой нагрузкой. Популярен в малоэтажном строительстве и ЛСТК-системах.
- Нержавеющая сталь – актуальна при повышенных требованиях к коррозионной стойкости. Используется в агрессивных средах: химические предприятия, прибрежные зоны, пищевые производства. Часто применяют марки AISI 304 и AISI 316.
- Алюминиевые сплавы – применяются при необходимости снижения веса конструкции. Уступают стали по прочности, но выигрывают в антикоррозионных свойствах и удобстве монтажа. Используются в временных и облегчённых конструкциях, павильонах, навесах.
- Комбинированные решения – ригели могут собираться из нескольких материалов, например, стальной профиль с бетонным заполнением. Такие решения повышают огнестойкость и звукоизоляцию, но усложняют монтаж.
Для обеспечения долговечности применяют цинкование, полимерные покрытия или лакокрасочные составы. Выбор материала требует точного расчёта на стадии проектирования с учётом норм СП 16.13330 и СНиП II-23-81*
Как выбрать сечение ригеля для конкретного типа сооружения
Сечение ригеля напрямую влияет на его несущую способность, устойчивость и деформативность. При выборе профиля необходимо учитывать тип нагрузки, пролёт между опорами, способ опирания и специфику сооружения. Для зданий с постоянной равномерной нагрузкой (например, склады) оптимальны двутавровые балки с высотой от 300 до 600 мм, изготовленные из стали марки не ниже С245.
В многоэтажных зданиях с высоким коэффициентом вертикальных нагрузок применяются замкнутые профили – коробчатые либо сварные тавровые ригели с дополнительным ребром жёсткости. Их выбирают при пролётах от 6 до 12 метров. Толщина стенок должна быть не менее 8 мм для предотвращения потери устойчивости при изгибе.
Для легких навесных конструкций, например, козырьков или остеклённых фасадов, применимы холодногнутые швеллеры или Z-профили. Их сечение рассчитывается из условия минимального прогиба: не более 1/250 от длины пролёта. Например, при пролёте 3 м допустимый прогиб не должен превышать 12 мм.
В промышленных каркасах с крановыми нагрузками используются ригели с переменным сечением. Верхняя полка таких элементов усиливается накладками, а в местах приложения сосредоточенных нагрузок вводятся вертикальные ребра.
Нагрузки, расчётные усилия и подбор сечения ригеля должны основываться на расчёте по предельным состояниям, включая:
| Тип нагрузки | Постоянная, временная, динамическая (крановая, вибрационная) |
| Пролёт | До 6 м – стандартные двутавры; 6–12 м – сварные балки; свыше 12 м – ферменные системы |
| Условия эксплуатации | Агрессивная среда требует использования оцинкованной стали или покрытий |
| Класс ответственности | I–III, влияет на коэффициенты запаса и допуски прогибов |
При проектировании всегда проводится проверка на местную устойчивость стенок, общую устойчивость элемента, прогиб и прочность сечения. Выбор сечения невозможен без предварительного расчета внутренних усилий по методике СП 16.13330.2017.
Особенности монтажа ригелей в промышленном строительстве
Монтаж ригелей в промышленном строительстве требует точного соблюдения проектных допусков и высокой координации между звеньями сборки. Установка производится на предварительно смонтированные колонны с помощью автокранов грузоподъёмностью не менее 25 тонн, что обеспечивает устойчивое позиционирование тяжёлых стальных элементов.
Перед подъёмом каждая деталь проверяется на наличие дефектов сварных швов и геометрические отклонения. Допустимое отклонение по длине ригеля не превышает ±3 мм, по плоскостности – не более 5 мм на 10 м длины. Несоблюдение параметров увеличивает риск возникновения прогибов и локальных напряжений в зоне сопряжения с колоннами.
Крепление ригелей к колоннам выполняется болтовыми соединениями класса прочности не ниже 8.8 или сваркой, в зависимости от проекта. При болтовом монтаже используется динамометрический инструмент для обеспечения расчетного преднатяга, который составляет не менее 70% от предела текучести болта.
Особое внимание уделяется монтажу временных связей, предотвращающих боковой изгиб ригеля до завершения установки второстепенных элементов. Нарушение этой последовательности приводит к деформации конструкции под собственным весом или от действия ветровой нагрузки.
Во время монтажа обязательна фиксация пространственного положения ригеля с помощью распорок и опор до окончательной сварки или затяжки болтов. Это исключает смещение при вибрациях и динамических нагрузках от работы техники.
Контроль геометрии осуществляется лазерными нивелирами или тахеометрами, особенно при монтаже пролетных конструкций более 18 метров. Допуск по отметке верхнего пояса ригеля не должен превышать ±5 мм, что критично для равномерного распределения нагрузок от перекрытий и кровли.
Распространённые ошибки при проектировании ригелей
Недостаточный расчет на прогиб. Часто проектировщики ориентируются только на прочность, игнорируя допустимые значения прогиба. В результате – деформация перекрытий, появление трещин в отделке и нарушение эксплуатационных характеристик здания. Допустимый прогиб для ригелей, как правило, не должен превышать L/250, где L – пролёт балки.
Неправильный выбор сечения. Использование сечения без учёта распределения нагрузок и условий опирания приводит к перерасходу материала или недостаточной жёсткости. Например, применение двутавров одинакового размера по всей длине пролёта не учитывает возможную экономию за счёт переменного сечения при изменении изгибающего момента.
Игнорирование факторов устойчивости. При проектировании ригелей с большим отношением длины к высоте (> 60) требуется обязательный расчет на боковую и крутильную устойчивость. Без учёта этих факторов возможна потеря устойчивости при относительно малых нагрузках.
Ошибки в узловых соединениях. Часто ригели рассчитываются как шарнирно опёртые, но на практике соединения оказываются полужесткими или жёсткими. Это искажает распределение усилий и может привести к перегрузке отдельных элементов. Необходимо моделировать реальные условия закрепления в расчетных схемах.
Отсутствие учета температурных деформаций. В протяжённых ригелях длиной более 30 м необходимо проектировать температурные швы или компенсаторы. Пренебрежение этим требованием приводит к накоплению напряжений, появлению трещин и деформации узлов.
Неправильное размещение отверстий. Расположение технологических или монтажных отверстий в зонах действия максимальных изгибающих моментов значительно снижает прочность ригеля. Отверстия следует размещать ближе к нейтральной оси и вне зон концентрации напряжений.
Как ригели взаимодействуют с ограждающими конструкциями
Ригели служат основной опорой для монтажа стеновых и кровельных ограждающих элементов, обеспечивая их фиксацию и распределение нагрузок. Их геометрия, материал и способ крепления напрямую влияют на устойчивость и герметичность оболочки здания.
- При креплении сэндвич-панелей ригель должен обеспечивать сплошной опорный контур, исключающий прогибы и деформации панелей. Для этого шаг установки ригелей подбирается с учетом несущей способности конкретной панели, обычно в диапазоне 2,5–3,5 м.
- Для профнастила используются ригели из холодногнутого швеллера или трубы прямоугольного сечения. Крепление осуществляется самонарезающими винтами с термошайбами, предотвращающими потерю герметичности.
- В точках стыковки панелей с оконными или дверными проемами ригели выполняют роль обрамляющих элементов. Здесь требуется точная подгонка и установка доборных элементов для исключения мостиков холода.
- Если ограждающие конструкции подвержены ветровой нагрузке более 0,8 кПа, ригели необходимо усиливать за счет увеличения сечения или применения распорок, соединенных с несущими колоннами.
- Контакт между ригелем и панелью должен обеспечивать равномерное распределение усилий. Для этого контактная поверхность ригеля должна быть не менее 40 мм в ширину и не иметь острых кромок.
При проектировании следует учитывать различие в коэффициентах температурного расширения материалов. Если ограждающие элементы выполнены из алюминия, стальные ригели должны иметь скользящее крепление, допускающее подвижность.
Некачественное сопряжение ригелей с ограждающими конструкциями приводит к разгерметизации стыков, протечкам и снижению энергоэффективности здания. Поэтому важно предусматривать уплотнительные ленты, антикоррозийную обработку и терморазрывы в точках контакта.
Методы усиления ригелей при реконструкции зданий
Усиление ригелей необходимо при увеличении эксплуатационных нагрузок, изменении схемы работы конструкции или выявлении дефектов. Выбор метода зависит от типа профиля, материала ригеля и степени износа. Для стальных ригелей наиболее эффективны методы наращивания сечения и установка дополнительных элементов.
Наращивание сечения осуществляется путем приваривания дополнительных пластин по поясам и стенке ригеля. Пластины должны быть из стали с аналогичными характеристиками. Приварку выполняют непрерывными швами по всей длине, особенно в зонах максимального изгиба. Усиление учитывается в расчётах, повторно проверяются моменты инерции и прогибы.
При наличии деформаций эффективна установка внешних металлических обойм. Они представляют собой сварные или болтовые хомуты, охватывающие ригель с трёх сторон. Их применяют для локального усиления в зонах концентрации напряжений, например, у опор или над проёмами.
Установка подкосов снижает пролётную длину ригеля и перераспределяет усилия. Подкосы выполняют из уголков или труб и крепят к ригелю через фланцевые соединения. Этот метод особенно актуален при реконструкции с изменением схемы перекрытия.
Для железобетонных ригелей применяют торкретирование с армированием, при котором наносится армированный бетонный слой толщиной 30–50 мм. Арматура анкерится в существующую конструкцию, обеспечивая совместную работу. Метод подходит при недостаточной прочности бетона или коррозии арматуры.
Композитное усиление углепластиковыми лентами эффективно при необходимости увеличения несущей способности без значительного увеличения массы конструкции. Ленты наклеиваются эпоксидными смолами по нижней грани ригеля. Поверхность предварительно очищают и обеспыливают, соблюдая требования по влажности и температуре при нанесении.
Все методы требуют расчётного обоснования с использованием СП 63.13330 и СП 16.13330, а также авторского и технического надзора на этапе выполнения работ.
