Как сделать электроскоп своими руками

Электроскоп – это прибор для обнаружения и грубой оценки электрического заряда. Его можно собрать дома за 15–30 минут, используя доступные материалы. Самодельный электроскоп не требует дорогих компонентов и позволяет наглядно продемонстрировать электростатические явления.

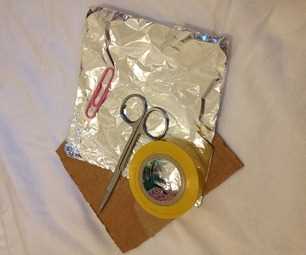

Для сборки понадобятся: стеклянная банка объёмом около 500 мл с металлической крышкой, медная проволока диаметром 1–1,5 мм, алюминиевая фольга, ножницы, шило или гвоздь, и изолента. Важно, чтобы проволока была достаточно жёсткой – она будет служить проводником и держателем индикатора. Алюминиевая фольга нужна для изготовления чувствительных лепестков.

Основной принцип работы электроскопа основан на отталкивании одноимённых зарядов. Заряд, поступающий через медную проволоку, распределяется на лепестках из фольги, которые начинают расходиться. Чем больше заряд, тем сильнее отклонение. Для повышения чувствительности можно использовать лепестки длиной 2–3 см и толщиной не более 0,01 мм.

Сборка требует аккуратности при фиксации проволоки и лепестков: они не должны касаться стенок банки. Крышку рекомендуется зафиксировать изолентой для надёжного контакта. После сборки прибор сразу готов к испытаниям. Поднести к проволоке наэлектризованную пластмассовую расческу – лепестки начнут расходиться, фиксируя наличие заряда.

Выбор подходящих материалов для создания электроскопа

Качество и точность электроскопа напрямую зависят от правильного подбора компонентов. Все материалы должны обеспечивать надежную проводимость, малую инерцию движения индикаторов и устойчивость к статическим разрядам.

• Банка или колба: Подойдет стеклянная банка объемом 0,5–1 литр с плотно прилегающей крышкой. Стекло исключает утечку заряда и защищает от внешних воздушных потоков.
• Пробка или крышка: Используется как основание для крепления электродов. Лучше всего подходит пластмассовая или резиновая крышка, не проводящая ток и способная плотно закрыть сосуд.
• Металлический проводник: Медная или алюминиевая проволока диаметром 0,5–1 мм. Медь предпочтительнее из-за низкого сопротивления и устойчивости к окислению. Длина – около 15 см.
• Индикаторные полоски: Наиболее чувствительный вариант – тонкая алюминиевая фольга толщиной не более 15 мкм. Ширина каждой полоски – 3–5 мм, длина – 4–6 см. Не используйте жесткие материалы – они плохо реагируют на заряд.
• Инструменты: Ножницы для точной нарезки фольги, шило или игла для проделывания отверстий в крышке, пинцет для работы с индикаторными полосками, чтобы исключить заряд от рук.

Все элементы следует тщательно очистить от загрязнений и следов жира – особенно проводник и полоски фольги, так как они влияют на точность измерения и электростатическую чувствительность устройства.

Подготовка металлического основания и заземление конструкции

В качестве основания электроскопа лучше всего использовать пластину из меди или алюминия толщиной не менее 1 мм. Размер пластины должен соответствовать габаритам корпуса устройства – например, 10×10 см для настольного варианта. Перед установкой необходимо тщательно очистить поверхность металла наждачной бумагой зернистостью 400–600 до равномерного матового блеска. Это обеспечит надежный контакт с остальными элементами конструкции.

Для крепления металлической пластины к корпусу рекомендуется использовать винты с гайками, избегая клеевых соединений, так как они ухудшают электрическую проводимость. Между основанием и корпусом следует разместить изолирующую прокладку из текстолита или пластика толщиной 2–3 мм, чтобы исключить токи утечки.

Заземление выполняется с помощью одножильного медного провода сечением не менее 1 мм². Один конец провода надежно припаивается к металлическому основанию, второй подключается к точке заземления – например, к заземляющему контакту электрической розетки или металлической трубе водоснабжения. Соединение должно быть коротким и прямолинейным, длиной не более 1,5 м. Для пайки использовать флюс на основе канифоли, избегая кислотных составов, чтобы не повредить металл.

После установки заземления рекомендуется проверить сопротивление между основанием и землей. Оно должно быть менее 5 Ом. При отсутствии заземления электроскоп будет давать ложные показания из-за накопления на корпусе статического заряда.

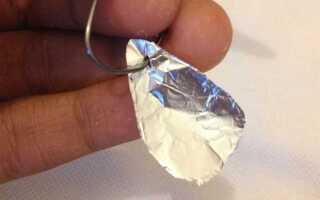

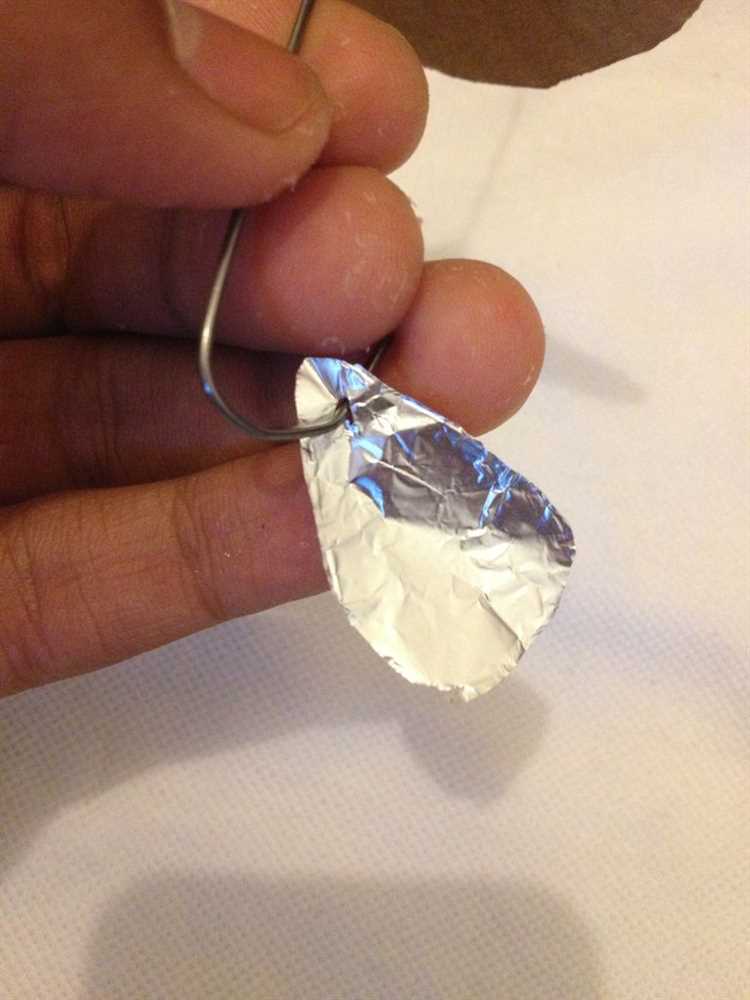

Изготовление чувствительного элемента из алюминиевой фольги

Вырежьте из алюминиевой фольги два прямоугольника размером 1,5 × 4 см. Используйте острые ножницы, чтобы избежать заусенцев, которые могут повлиять на чувствительность прибора.

Сложите каждый прямоугольник вдоль длинной стороны пополам, слегка прижав сгиб. Не используйте клей или другие закрепляющие материалы – это снизит подвижность элементов.

Сделайте в верхней части пробки или крышки небольшое отверстие шилом. Проденьте в него медную или латунную проволоку диаметром 1 мм и длиной около 10 см. Один конец проволоки загните крючком.

Подвесьте оба фольговых элемента на крючке так, чтобы они свободно висели рядом, не соприкасаясь. Расстояние между ними – около 1 мм. Убедитесь, что фольга не слипается и не загибается.

Изолируйте проволоку от контакта с металлическими частями корпуса, если таковые имеются, иначе это исказит результаты измерений.

Готовый чувствительный элемент должен легко расходиться при подаче заряда. Проверьте это, прикоснувшись к проволоке наэлектризованным предметом – фольга должна моментально разойтись.

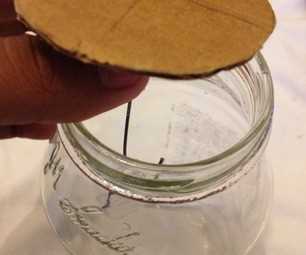

Сборка корпуса электроскопа из доступных подручных средств

Для изготовления корпуса электроскопа потребуется прозрачная пластиковая банка с крышкой объёмом 0,5–1 литр. Подойдёт банка из-под растворимого кофе или пищевых продуктов. Главное условие – гладкие стенки и отсутствие трещин.

Сделайте отверстие в центре крышки диаметром 5–7 мм. Для этого используйте раскалённый гвоздь или сверло. В отверстие вставьте металлический стержень – подойдет канцелярская скрепка, расправленная и выровненная плоскогубцами. Стержень должен входить плотно, но не слишком туго, чтобы не повредить крышку.

На внутренний конец стержня закрепите тонкие алюминиевые полоски – их можно вырезать из упаковки шоколадки или одноразовой формы для выпечки. Ширина полосок – около 4 мм, длина – 3–4 см. Полоски должны свободно висеть и слегка расходиться при заряде. Закрепление осуществите с помощью капли суперклея или сжатия края полосок вокруг проволоки.

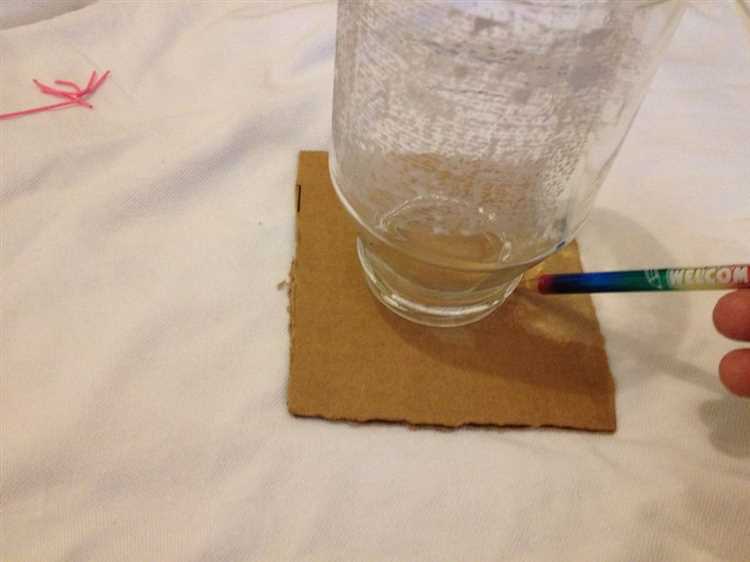

Для устойчивости корпуса используйте плотный картон или пластик как основание. Приклейте банку к основанию термоклеем. Это предотвратит опрокидывание прибора при эксплуатации.

Внутреннюю часть банки протрите сухой тканью для удаления пыли и влаги. Герметичность крышки важна для стабильности показаний, особенно при изменении влажности воздуха.

Ниже указаны материалы, которые можно использовать при сборке:

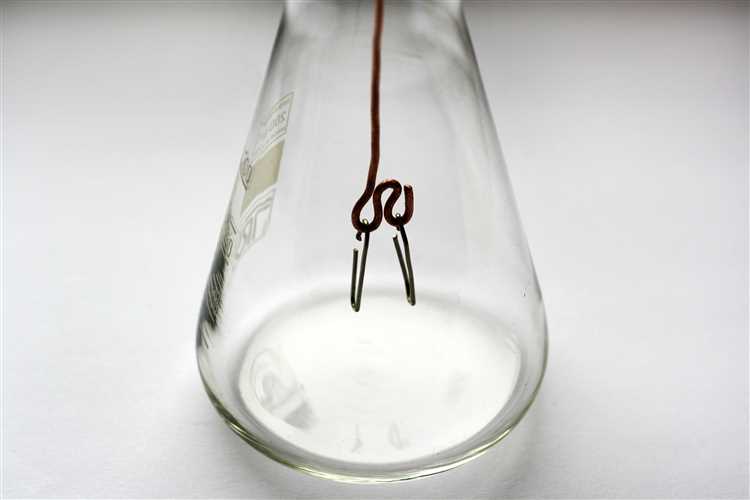

Установка металлического стержня и крепление фольги

Пробку пластикового или резинового типа прокалывают точно по центру шилом или нагретым гвоздём, чтобы стержень проходил с плотной посадкой. Важно, чтобы стержень не болтался и не касался краёв банки. Выступающая часть стержня внутри банки должна составлять 4–5 см, внешняя – минимум 5 см для удобства поднесения заряженных предметов.

К петле на внутреннем конце стержня прикрепляют две узкие полоски алюминиевой фольги длиной 3–4 см и шириной 0,5 см. Их подвешивают свободно, без натяжения, чтобы они могли расходиться при наличии электрического заряда. Лучше всего использовать тонкую фольгу без следов жира или воды. Крепление выполняется с помощью тонкой медной проволоки или аккуратного зажима между витками петли.

После установки фольга должна свободно двигаться и не прилипать к стенкам банки. Проверяют это лёгким покачиванием банки – полоски должны оставаться подвижными и не цепляться за стекло.

Обеспечение устойчивости конструкции и защита от внешних помех

Для стабильной работы электроскопа важна жесткая фиксация корпуса на основании. Рекомендуется использовать деревянную или акриловую подставку толщиной не менее 10 мм с широкой опорной площадью – минимум 12×12 см. Фиксация элементов производится клеем с высокой адгезией, например, эпоксидной смолой, что исключает дребезг и смещение при малейших колебаниях.

Внутреннее пространство корпуса должно быть герметичным, чтобы предотвратить влияние воздушных потоков. Для этого оптимально использовать прозрачный пластиковый или стеклянный колпак с плотным прилеганием к основанию, исключающим попадание пыли и влаги.

Электростатические помехи снижаются за счет заземления металлических частей корпуса, не участвующих в измерениях. Для этого подставку оснащают медным проводником, соединенным с внешним заземлением или массой прибора.

Для минимизации электромагнитных наводок важно располагать электроскоп подальше от источников радиочастотных излучений и бытовой техники. Если это невозможно, рекомендуется использовать экранирующую сетку из тонкой медной проволоки с ячейками около 1 мм, подключенную к заземлению.

Для дополнительной устойчивости и виброизоляции под основание можно подложить тонкие резиновые прокладки толщиной 3–5 мм, которые гасит мелкие механические колебания и препятствуют скольжению конструкции по поверхности.

Проверка работоспособности прибора с помощью наэлектризованных объектов

Для точной проверки электроскопа необходимы источники статического электричества с высокой и устойчивой зарядкой. Подойдут:

• пластиковая линейка, натертая шерстью или тканью из шерсти;
• пенопластовый или пластмассовый шарик, натертый шелком;
• шарик из ПВХ, натертый шерстяной тканью;
• воздушный шарик, натертый на волосах.

Последовательность проверки:

1. Поднесите наэлектризованный объект к металлическому шарику электроскопа, не касаясь его.
2. Наблюдайте отклонение тонких листочков внутри прибора. Если листочки расходятся, прибор исправен.
3. При повторном поднесении объекта листочки должны расходиться повторно, без задержек и слабых реакций.
4. Для проверки знака заряда можно сначала поднести объект с положительным зарядом, затем с отрицательным, оценив направление отклонения листочков.
5. После экспериментов заряд на электроскопе нейтрализуйте, прикоснувшись рукой к металлическому шарику.

Если листочки не реагируют, проверьте надежность соединений и отсутствие механических повреждений. Повторите процедуру с другим наэлектризованным объектом для исключения ошибки.

Решение частых проблем при сборке и эксплуатации электроскопа

Плохая чувствительность прибора часто связана с загрязнением проводящих элементов. Очистите металлические пластины и проволоку спиртом или мелкой наждачной бумагой, чтобы устранить окисление и улучшить контакт с электричеством.

Листики электроскопа не раздвигаются или медленно реагируют обычно вызвано избыточной влажностью воздуха внутри колбы или корпуса. Рекомендуется проводить сборку в сухом помещении и обеспечить герметичность корпуса. При необходимости слегка подсушите прибор, оставив его открытым на несколько часов в теплом, но не горячем месте.

Электроскоп быстро разряжается сигнализирует о наличии микротрещин или плохом контакте в соединениях. Проверьте все места пайки и механические соединения. Используйте качественную изоляционную ленту или термоусадочную трубку для защиты соединений от воздуха и пыли.

Отсутствие реакции на заряды чаще связано с неправильно установленной металлической пластиной или шариком. Они должны быть из непроводящего материала, кроме проводящих элементов, и иметь гладкую поверхность без заусенцев. Перепроверьте положение и закрепление всех частей согласно инструкции.

Шум и посторонние заряды возникают при работе вблизи источников электромагнитных помех, например, мобильных телефонов или компьютеров. Перенесите прибор в удалённое от техники место и используйте металлический экран для экранирования корпуса, чтобы минимизировать влияние внешних полей.

Вопрос-ответ:

Какой материал лучше всего использовать для изготовления корпуса электроскопа своими руками?

Для корпуса обычно подойдет прозрачный пластиковый или стеклянный сосуд — это позволяет наблюдать за движением листочков внутри. Если нет подходящего сосуда, можно использовать пластиковую бутылку с аккуратно вырезанным горлышком. Главное, чтобы материал был непроводящим и позволял легко видеть внутренние части.

Какие детали нужны для создания чувствительного листового индикатора в электроскопе?

Чаще всего используют тонкую алюминиевую или медную фольгу, нарезанную на маленькие узкие полоски. Эти полоски крепятся к металлическому проводнику и при накоплении заряда отталкиваются друг от друга, показывая наличие электрического поля. Важно, чтобы фольга была очень тонкой и легкой для быстрого реагирования на заряд.

Как проверить правильность работы самодельного электроскопа после сборки?

Можно аккуратно поднести заряженный предмет, например, пластиковую палочку после трения об шерсть, к металлическому стержню электроскопа. Если листочки внутри начнут расходиться, значит прибор реагирует на электрический заряд. При этом не следует касаться стержня руками, чтобы не повлиять на результат. Также можно проверить реакцию на разряд, поднеся заземленную руку.

Почему листочки электроскопа не расходятся при поднесении заряженного объекта, хотя сборка выполнена по инструкции?

Возможные причины — недостаточный заряд на объекте, плохой контакт между металлическими частями электроскопа, либо использование слишком тяжелых листочков, которые не реагируют на слабое электрическое поле. Также стоит проверить, не замкнут ли электроскоп случайно, и убедиться в отсутствии влаги внутри корпуса, так как она снижает чувствительность прибора.

Можно ли увеличить чувствительность самодельного электроскопа и как это сделать?

Для повышения чувствительности стоит использовать более тонкую фольгу для листочков и уменьшить их массу. Также важно обеспечить хорошую изоляцию от внешних источников влаги и грязи. Увеличение длины листочков и более надежное крепление проводника к корпусу помогают усилить визуальный эффект от накопления заряда. В некоторых случаях помогает увеличение объема корпуса для уменьшения влияния внешних факторов.

Какие материалы нужны для изготовления электроскопа своими руками?

Для создания электроскопа понадобятся несколько простых предметов: стеклянная банка или пластиковый стакан, металлический провод (лучше из меди или алюминия), тонкая металлическая фольга (например, алюминиевая), изолирующая подставка (например, пробка или деревянный брусок), а также ножницы и изолента для крепления деталей. Важно, чтобы материалы были сухими и чистыми, чтобы прибор работал корректно.
