Самонесущий изолированный провод (СИП) широко применяется при строительстве воздушных линий электропередачи. Для создания надежных соединений между жилами СИП используют прокалывающие зажимы. Этот способ обеспечивает электрический контакт без необходимости снятия изоляции, что снижает риск повреждения провода и упрощает монтаж.
Прокалывающие зажимы состоят из корпуса с металлическими зубьями, прокалывающими изоляцию, и болтового механизма. При затяжке болта зубья проникают в изоляцию и фиксируются в токопроводящей жиле. Для бытовых линий напряжением 0,4 кВ применяют зажимы с моментом затяжки от 20 до 25 Н·м. Для линий среднего напряжения используются модели с более высоким моментом – до 50 Н·м.
Перед установкой зажима важно убедиться в совместимости его диапазона сечений с используемыми жилами. Обычно один зажим охватывает диапазон 16–95 мм². Работы проводят при отключённой линии, чтобы исключить поражение током. После затяжки болта следует проверить, достиг ли он ограничительного момента – об этом сигнализирует срывной механизм.
Использование проколов позволяет избежать разделки жил и применения специальных наконечников. Соединение сохраняет герметичность за счёт встроенных прокладок, предотвращающих проникновение влаги. Такой подход повышает долговечность соединения и снижает затраты на обслуживание воздушных линий.

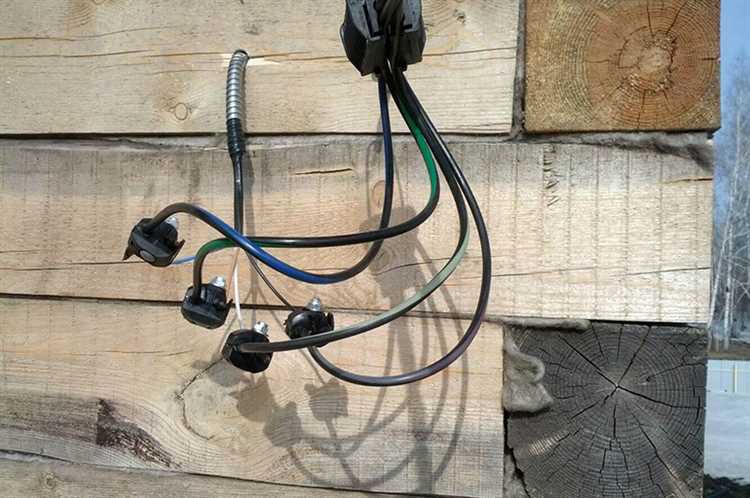

Выбор типа прокалывающего зажима для СИП
При соединении самонесущих изолированных проводов необходимо учитывать диаметр жил, тип изоляции, климатические условия эксплуатации. Прокалывающий зажим подбирается исходя из этих параметров, чтобы обеспечить стабильный контакт без повреждения токопроводящих элементов.
Для магистральных линий, где требуется соединение жил сечением от 16 до 95 мм², применяются зажимы с болтами под срывной момент. Они гарантируют равномерное прокалывание изоляции и одинаковое усилие на всех соединяемых жилах.
Для ответвлений от магистрали с жилами меньшего сечения (например, 6–25 мм²) используют зажимы с диапазоном от 6–35 мм², чтобы обеспечить надежность соединения при переменных нагрузках.
При эксплуатации в зонах с повышенной влажностью или сильным загрязнением воздуха важно выбирать зажимы с герметичной конструкцией и корпусом из устойчивого к ультрафиолету пластика. Такие зажимы предотвращают коррозию контактных элементов.
Для алюминиевых жил следует применять зажимы с контактными пластинами, защищенными от окисления. При соединении меди с алюминием выбирают зажимы с антикоррозийной прокладкой между материалами, чтобы исключить гальваническую пару.
В условиях вибрации (например, на опорах возле дорог или железнодорожных линий) применяются зажимы с фиксирующими элементами, предотвращающими ослабление контакта со временем.
Перед монтажом необходимо проверить соответствие выбранного зажима сечению проводов и рекомендации производителя по моменту затяжки. Несоответствие приведет к перегреву или выходу из строя соединения.
Вот готовый раздел в HTML-формате:
htmlEdit

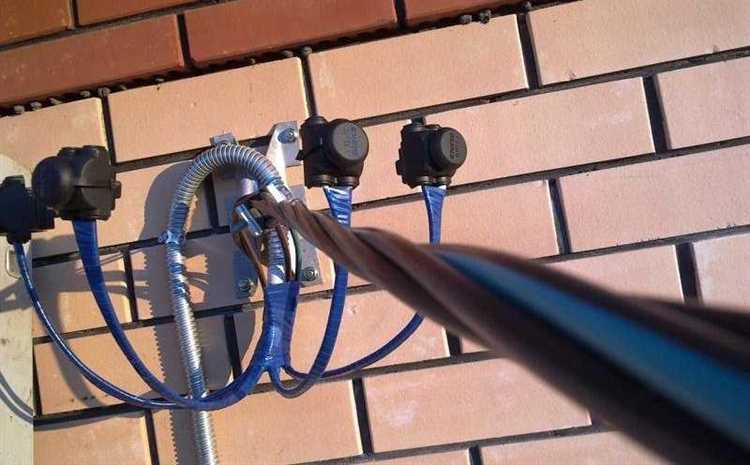

Подготовка проводов перед монтажом зажима
Перед установкой прокалывающего зажима изолированные провода СИП подготавливают с учётом требований производителя зажимов и сечения проводников.
Очистите изоляцию от грязи, влаги и масел. Для этого используйте сухую ткань без ворса. При наличии загрязнений применяйте спиртовой раствор, избегая агрессивных растворителей, которые могут повредить изоляцию.
Осмотрите провод на предмет повреждений. Места с трещинами, задиры, следы коррозии непригодны для установки зажима. При обнаружении дефектов замените участок кабеля.
На участке установки зажима не допускается предварительное снятие изоляции. Контакт формируется проколом зажима через неповреждённую оболочку. Нарушение этого правила снижает надёжность соединения.
При работе в условиях повышенной влажности или отрицательных температур просушите кабель непосредственно перед монтажом зажима. Избыточная влага под изоляцией ухудшает контакт и может привести к разрушению соединения.
Используйте только совместимые по сечению провода и зажимы. Несоответствие размеров приводит к недостаточному прижиму или повреждению жилы.
Если хочешь, могу подготовить следующие разделы в таком же стиле.
Правильное размещение зажима на проводе
Точное расположение зажима на СИП влияет на надёжность соединения и долговечность линии. Несоблюдение рекомендаций приводит к нагреву контакта, повреждению изоляции и повышенному риску аварий.
При установке зажима соблюдайте следующие правила:
- Выбирайте участок без изгибов, скручиваний и внешних дефектов. Провод должен быть прямым и не испытывать механических нагрузок в месте установки.
- Отступите не менее 200 мм от места крепления провода к опоре или другим конструкциям, чтобы исключить дополнительное напряжение на зажим.
- Избегайте установки на зонах с маркировкой, так как она снижает контактную площадь.
- Не размещайте зажим ближе 100 мм к стыковым муфтам или другим соединительным элементам.
Перед установкой проверьте чистоту поверхности изоляции. При необходимости удалите загрязнения сухой тканью. Не используйте растворители и абразивные материалы.
После размещения зажима убедитесь, что контактные ножи полностью прокололи изоляцию и достигли токопроводящей жилы. Для этого применяйте динамометрический ключ с моментом, рекомендованным производителем зажима.
Избегайте многократной переустановки зажима на одном и том же участке – повторное прокалывание ослабляет контакт и может привести к повреждению жилы.
Пошаговая затяжка болта зажима
Перед началом работы убедитесь, что кабели подготовлены: снята внешняя изоляция на необходимую длину, жилы не повреждены, контакты сухие и чистые.
Установите провода в зажим по меткам производителя. Следите, чтобы они не перекручивались и не изгибались.
Вручную заверните болт до упора. При этом плотно прижмите провода внутри зажима, чтобы они не сместились при последующей затяжке.
Используйте динамометрический ключ. Установите значение момента, рекомендованное производителем зажима. Проконтролируйте его соответствие, сверившись с технической документацией.
Затягивайте болт равномерно, плавно увеличивая усилие. Не допускайте рывков и перекосов. Болт должен входить строго по оси.
После достижения требуемого момента ключ должен сработать. Не перетягивайте болт после этого, чтобы не разрушить контактные элементы.
Проверьте зажим: кабели должны быть неподвижны, выступов и повреждений изоляции быть не должно. Повторная проверка момента спустя несколько минут не требуется, если монтаж выполнен правильно.
Контроль герметичности соединения
После прокалывания изоляции при соединении СИП необходимо проверить герметичность контактной зоны, чтобы исключить попадание влаги и воздуха. Для этого следует внимательно осмотреть место соединения: изоляционные прокладки должны плотно прилегать к проводнику без зазоров. При наличии видимых щелей или деформаций зажим подлежит замене.
Рекомендуется использовать зажимы с встроенными уплотнительными элементами из термостойкого эластомера. При затягивании болтов обеспечивается сжатие уплотнителя вокруг жилы и в точке прокола. Контроль усилия затяжки производится динамометрическим ключом согласно требованиям производителя зажима. Недостаточная или чрезмерная затяжка снижает герметичность.
После монтажа соединение подвергается испытанию. На практике применяют метод пролива соединения водой под давлением в течение 15 минут. При этом место прокола не должно давать протечек. Альтернативно выполняется испытание с помощью вакуумной камеры – проверяется отсутствие подсоса воздуха.
Особое внимание уделяют повторной проверке герметичности после первого сезона эксплуатации. Перепады температур и механические нагрузки могут вызвать ослабление зажима или нарушение уплотнения. При выявлении следов коррозии или влаги производится демонтаж и повторная установка нового соединительного элемента.

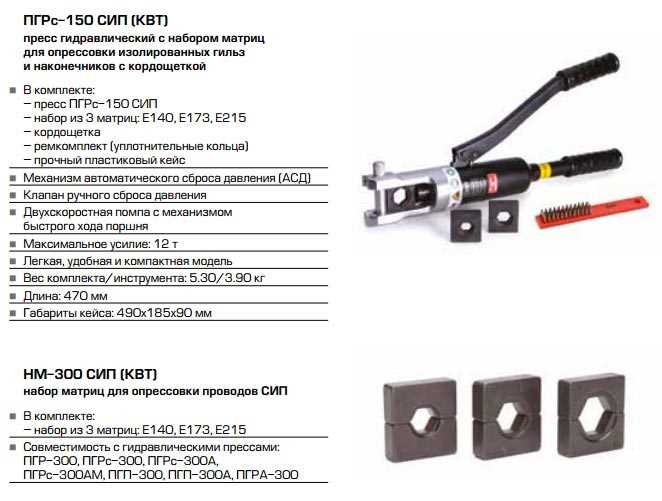

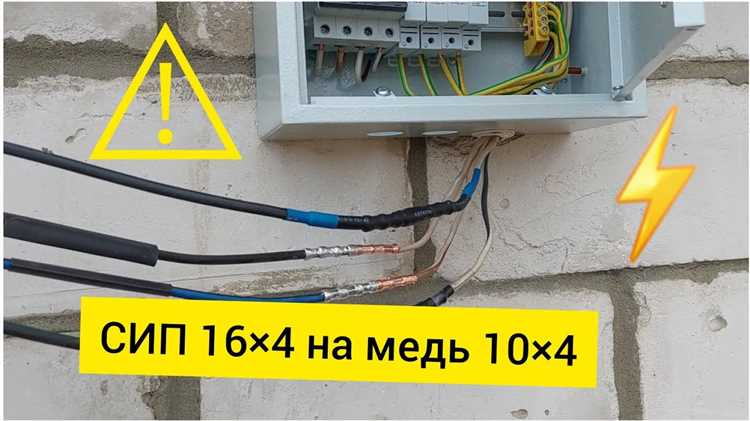

Проверка качества контакта после установки
Для оценки надежности проколов необходимо измерить сопротивление контактного соединения. Нормативное значение для контактов СИП не должно превышать 5 мОм. Используйте микроомметр с точностью не хуже 0,1 мОм. Измерения проводят при отсутствии нагрузки и при закрытых зажимах.
Обязательно проверяйте отсутствие механического люфта. При нагрузке в 50 Н контакт не должен смещаться. Это гарантирует отсутствие ослабления соединения в процессе эксплуатации.
Визуальный осмотр требует отсутствия повреждений на оболочке провода и следов окисления на месте прокола. Наличие коррозии указывает на нарушение герметичности и необходимость повторного монтажа.
При измерении напряжения в точке соединения при рабочей нагрузке не допускается падение более 0,1 В. Повышенное падение свидетельствует о плохом контакте и возможном перегреве.
Проверка выполнена – закрепите отчет и нанесите маркировку с датой и исполнителем для последующего контроля.
Рекомендации по обслуживанию соединений СИП
Периодический осмотр соединений СИП обязателен не реже одного раза в год. Особое внимание уделять зонам прокола, где возможно окисление контактов и механические повреждения.
Для проверки качества контакта применять мультиметр в режиме измерения сопротивления. Допустимое сопротивление на участке соединения не должно превышать 0,1 Ом.
Очистка соединений проводится щеткой с мягкой металлической щетиной или специальными средствами для контактов, исключающими повреждение изоляции.
При выявлении признаков коррозии или нагара рекомендуется заменить прокалывающие элементы и провести повторное опрессование с использованием динамометрического ключа с моментом затяжки 8-10 Н·м.
Все ремонтные работы выполнять при отключенном напряжении. После обслуживания необходимо провести визуальный осмотр изоляции на предмет трещин, задиров и мест перетирания.
В местах соединений рекомендуется применять защитные герметики для предотвращения попадания влаги и загрязнений внутрь контактов.
Документировать результаты осмотра и технического обслуживания с указанием даты, выявленных дефектов и принятых мер.
Вопрос-ответ:
Какие инструменты нужны для соединения СИП с помощью проколов?
Для соединения СИП между собой методом прокола потребуются специальные прокалывающие зажимы, пассатижи или специализированный инструмент для прокалывания изоляции, а также изолента или термоусадочная трубка для защиты места соединения. Важно использовать зажимы, рассчитанные на конкретный сечение провода.
Можно ли использовать проколы для соединения жил разного сечения?
Соединять провода разного сечения методом прокола не рекомендуется, так как контакт может быть ненадежным, что приведёт к перегреву и повреждению. Лучше выбирать прокалывающие зажимы, подходящие под одинаковое сечение жил или использовать другие методы соединения для разных сечений.
Как правильно выполнить прокол изоляции на СИП без повреждения жилы?
Прокол нужно делать аккуратно, чтобы игла зажима прошла через изоляцию, но не повредила алюминиевую жилу. Для этого инструмент располагают строго перпендикулярно к проводу и прикладывают усилие равномерно. При правильном проколе обеспечивается плотный контакт без повреждений, что гарантирует стабильную работу линии.
Насколько надежно соединение СИП с помощью проколов по сравнению с другими методами?
Соединение с помощью проколов широко используется за счёт простоты и быстроты монтажа. При правильном выполнении оно обеспечивает хороший электрический контакт и герметичность. Однако для особо ответственных участков или при высоких нагрузках лучше применять болтовые соединения или сварку, чтобы исключить риски ослабления контакта со временем.
Что делать, если после соединения с помощью проколов наблюдается нагрев провода?
Нагрев обычно возникает из-за плохого контакта. Следует проверить, насколько качественно сделан прокол: возможно, жила повреждена или контакт неплотный. В таком случае стоит заново выполнить соединение, используя подходящий зажим и инструмент, или рассмотреть альтернативные способы соединения для повышения надежности.
