Попадание воздуха в циркуляционный насос Grundfos приводит к снижению производительности, повышенному уровню шума и риску перегрева ротора. Особенно это критично в системах отопления закрытого типа, где воздушные пробки могут полностью остановить циркуляцию теплоносителя.
Для моделей с мокрым ротором, таких как Grundfos UPS и ALPHA, выпускается воздух через винт на передней панели корпуса. Насос отключается от электросети, после чего плоской отверткой отвинчивается пробка. При выходе воздуха слышен характерный шипящий звук. После появления стабильной струи воды пробку закручивают обратно. Повторное включение производится через 30–60 секунд после удаления воздуха.
Если насос не оснащён спускным винтом (например, некоторые версии ALPHA с автоматическим удалением воздуха), требуется несколько циклов включения и выключения, чтобы встроенный механизм дегазации удалил остаточный воздух. При этом важно, чтобы система была заполнена до нужного давления – не менее 1,2 бара для двухэтажного дома.
Игнорирование воздуха в системе увеличивает нагрузку на подшипники и может привести к выходу насоса из строя. Для минимизации подобных ситуаций после каждого технического обслуживания системы отопления следует обязательно выполнять процедуру удаления воздуха из насоса и ближайших участков трубопровода.
Как определить наличие воздуха в насосе Grundfos
Первый признак – посторонние звуки. При работе насос начинает издавать булькающие или свистящие шумы. Это указывает на то, что в системе циркулируют воздушные пузырьки.
Второй признак – снижение производительности. Давление на выходе нестабильно или ниже расчетного. При наличии воздуха крыльчатка работает с перебоями, что влияет на напор.
Третий показатель – вибрации корпуса. При завоздушивании насос начинает вибрировать, особенно при старте. Это связано с неравномерной нагрузкой на вал.
Четвёртый способ проверки – контроль температуры. Участки трубопровода после насоса могут оставаться холодными, несмотря на включение. Воздух мешает нормальной циркуляции жидкости.
Пятый способ – визуальный осмотр через автоматический воздухоотводчик (если установлен). При завоздушивании видно, как выходят пузырьки.
Также стоит обратить внимание на индикаторы ошибок, если модель снабжена системой диагностики. Некоторые насосы Grundfos (например, серии ALPHA) отображают коды, сигнализирующие о наличии воздуха.
Когда нужно стравливать воздух из насоса – признаки и частота
Воздух в корпусе насоса Grundfos нарушает циркуляцию жидкости, снижает давление и может привести к перегреву. Ниже – признаки, при которых необходимо срочно стравить воздух, и рекомендации по частоте этой процедуры.
- Насос работает, но не подаёт воду – возможна воздушная пробка в рабочей камере.
- Появились посторонние звуки: бульканье, завывания, нехарактерный шум – сигнал о наличии воздуха в системе.
- Периодическое отключение насоса при включении – реле давления срабатывает на «сухой ход» из-за отсутствия воды.
- Медленный нагрев радиаторов при нормальном давлении в системе отопления.
- Падение производительности без видимых причин при прежнем расходе и давлении.
Периодичность стравливания зависит от типа системы и условий эксплуатации:
- После каждого первого запуска насоса – обязательное стравливание.
- При сезонном включении после простоя – воздух скапливается в корпусе и трубопроводах.
- После долива воды в систему – особенно при открытых расширительных баках.
- Каждые 1–2 месяца при работе в системе с высоким содержанием растворённого воздуха.
- После любых работ по демонтажу, замене участков труб или радиаторов.
Игнорирование этих признаков ускоряет износ подшипников и увеличивает риск выхода насоса из строя.
Подготовка насоса Grundfos к удалению воздуха: отключение и доступ
Отключите питание насоса через автомат на распределительном щите. Убедитесь, что индикаторы на корпусе насоса погасли. При наличии вилки питания – выньте её из розетки. Это исключит риск короткого замыкания при открытии системы.
Перекройте запорные краны на входе и выходе насоса, чтобы исключить поступление воды под давлением. Если краны отсутствуют, предварительно слейте воду из системы до уровня ниже насоса. Откройте кран сброса давления, если он установлен, чтобы снять остаточное давление внутри корпуса.
Подготовьте ёмкость для сбора воды и тряпку для удаления подтёков. Осторожно открутите винт на передней крышке насоса (обычно под плоскую отвёртку). Делайте это медленно, держа под рукой ёмкость, так как из корпуса может выйти воздух с порцией воды.
Если насос установлен в труднодоступном месте, обеспечьте свободный доступ к лицевой части корпуса. При необходимости демонтируйте облицовку или другие элементы, мешающие работе с вентиляционным винтом.

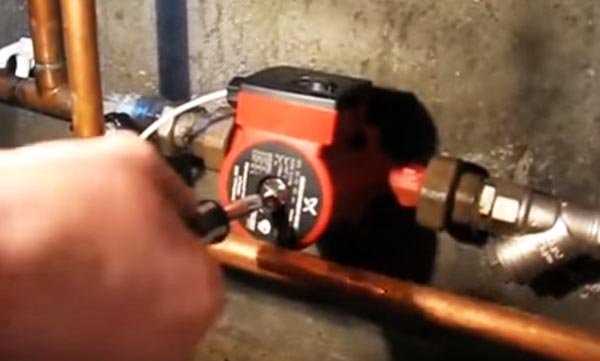

Ручной способ стравливания воздуха через вентиляционный винт
Перед началом отключите насос Grundfos от электросети. Это исключит самозапуск и обеспечит безопасность.
Найдите вентиляционный винт. У большинства циркуляционных моделей Grundfos он расположен на торцевой части корпуса, по центру. Для доступа понадобится плоская отвертка или монета.
Подставьте емкость под винт – при стравливании возможен выброс воды. Медленно ослабьте винт, поворачивая его против часовой стрелки. Сначала будет выходить воздух – это сопровождается характерным шипением. Как только из отверстия начнет поступать стабильная струя воды без пузырей, воздух полностью удалён.
Плотно закрутите винт, избегая чрезмерного усилия – герметичность достигается при лёгком поджиме. Протрите корпус насоса сухой тканью и убедитесь в отсутствии протечек.
Подключите насос к электросети и проверьте его работу. При правильном стравливании шум исчезает, поток воды восстанавливается.
Автоматическое удаление воздуха в моделях с встроенным воздухоотводчиком
Некоторые циркуляционные насосы Grundfos, например серии ALPHA и MAGNA, оснащены встроенным автоматическим воздухоотводчиком, который упрощает процесс удаления воздуха из системы.
- Воздухоотводчик обычно встроен в корпус насоса рядом с клеммной коробкой или на верхней части гидравлической части.
- Устройство работает без вмешательства пользователя: при наличии воздуха в корпусе он вытесняется через клапан по мере циркуляции жидкости.
- После первичного пуска насоса рекомендуется оставить его работать в течение 30–60 минут на максимальной скорости, чтобы ускорить выход воздуха.
- Если насос установлен в системе с высоким содержанием воздуха (например, после первого заполнения), рекомендуется проконтролировать работу воздухоотводчика и при необходимости повторно перезапустить насос.
- Нельзя перекрывать или заглушать отверстие автоматического воздухоотводчика – это приведёт к накоплению воздуха и кавитации.
- Если воздухоотводчик засорён, его следует демонтировать и прочистить, отключив насос от сети и закрыв вентили на подающем и обратном трубопроводах.
Проверка работы воздухоотводчика проводится через визуальный осмотр: при наличии утечек, загрязнений или ржавчины на корпусе клапана требуется обслуживание. Запасные части для таких моделей доступны отдельно.
Что делать, если воздух не выходит – возможные причины и решения
Забит воздушный клапан. Проверьте, не засорён ли автоматический или ручной клапан выпуска воздуха. Очистите клапан от грязи и отложений, при необходимости замените уплотнители.
Неправильное положение насоса. Насос Grundfos должен быть установлен так, чтобы воздух мог свободно двигаться к выпускному клапану. Если насос расположен под углом или горизонтально, возможно образование воздушных пробок. Рекомендуется смонтировать насос вертикально или с небольшим уклоном по инструкции производителя.
Заклинивание рабочего колеса. Воздух может не выходить, если внутри насоса образовалась воздушная пробка, препятствующая вращению колеса. Проверьте наличие свободного вращения и при необходимости демонтируйте насос для очистки или ремонта.
Недостаточное давление в системе. Для выпуска воздуха давление должно быть в пределах рабочих параметров, указанных в паспорте насоса. Если давление ниже, воздушные пробки остаются. Подкачайте систему до рекомендованного давления и повторите процедуру выпуска.
Неправильная последовательность выпуска воздуха. Следуйте инструкции Grundfos: сначала откройте кран на верхней точке системы, затем запустите насос и после стабилизации давления выпускайте воздух через клапан. Если последовательность нарушена, воздух может задерживаться внутри.
При отсутствии результата после проверки и устранения перечисленных причин рекомендуется обратиться в сервисный центр Grundfos для диагностики и ремонта.
Проверка работы насоса после удаления воздуха
После удаления воздуха из насоса Grundfos необходимо проверить его рабочие параметры, чтобы убедиться в отсутствии воздушных пробок и правильном функционировании.
1. Включите насос и внимательно наблюдайте за уровнем шума. Если в течение 1–2 минут сохраняется гул или рывки, воздух не полностью удалён. В этом случае повторите процедуру удаления.
2. Проверьте давление в системе с помощью встроенного или внешнего манометра. Значение должно соответствовать норме, указанной в техническом паспорте насоса. Отклонения более чем на 0,1–0,2 бар требуют дополнительной проверки и возможно повторного выпуска воздуха.
3. Оцените расход воды на выходе насоса. Он должен совпадать с расчетными параметрами установки. Для насосов Grundfos типично поддержание стабильного потока при постоянных оборотах.
4. При обнаружении нестабильного потока или периодических сбоев, проверьте герметичность соединений и наличие воздуха в трубопроводах, особенно в верхних точках системы.
5. Для насосов с электронным управлением рекомендуется провести самодиагностику через панель управления, которая выдаст коды ошибок, если воздушные пробки или другие неисправности сохраняются.
6. Рекомендуется зафиксировать параметры давления и расхода на первые 10–15 минут работы после удаления воздуха, чтобы исключить повторное скопление газов.
Вопрос-ответ:
Почему из насоса Grundfos выходит воздух и как это влияет на его работу?
Воздух может попасть в насос при заполнении системы или через неплотности соединений. Наличие воздуха снижает производительность, вызывает шум и вибрации, а также может привести к повреждениям из-за кавитации. Чтобы насос работал нормально, воздух нужно удалить, иначе давление и поток будут нестабильными.
Какие шаги нужно выполнить, чтобы выпустить воздух из насоса Grundfos?
Сначала отключите питание насоса и перекройте подачу воды. Затем откройте специальные воздухоотводчики или клапаны на корпусе. Медленно выпускайте воздух до появления равномерного потока воды без пузырьков. После этого закройте клапаны и включите насос, проверяя его работу и отсутствие шума.
Можно ли выпустить воздух из насоса Grundfos самостоятельно без вызова мастера?
Да, в большинстве случаев эта процедура доступна для самостоятельного выполнения. Важно внимательно изучить инструкцию к конкретной модели, убедиться, что подача электричества отключена, и следовать рекомендациям по последовательности действий. Если возникают сложности, стоит обратиться к специалисту.
Какие инструменты или приспособления потребуются для выпуска воздуха из насоса Grundfos?
Обычно нужен небольшой гаечный ключ или отвертка для открытия воздухоотводящих клапанов, а также емкость или тряпка для сбора воды. Иногда пригодится фонарик для осмотра труднодоступных мест. Важно использовать чистые инструменты, чтобы избежать загрязнения системы.
Что делать, если после выпуска воздуха насос Grundfos продолжает шуметь или не работает стабильно?
Если шум сохраняется, возможно, остался воздух в системе, или есть другие неполадки, например, засорение фильтров или износ рабочих частей. Проверьте, правильно ли выполнена процедура удаления воздуха, осмотрите соединения на герметичность. При необходимости обратитесь в сервисный центр для диагностики и ремонта.
