Шарнир и петля в чем разница

Термины «шарнир» и «петля» часто воспринимаются как синонимы, однако они относятся к различным типам соединений с разными техническими характеристиками. Шарниры предназначены для создания подвижного соединения между элементами конструкции, обеспечивая поворот вокруг одной или нескольких осей. В механике они применяются в узлах, где требуется высокая степень подвижности – например, в подвеске автомобилей или в манипуляторах роботов.

Петли, напротив, ограничены одной степенью свободы. Они используются там, где необходимо обеспечить контролируемое открытие и закрытие – например, в дверных и мебельных конструкциях. Петля фиксирует положение элементов в заданной плоскости и, как правило, не предназначена для работы под динамическими нагрузками.

Главное различие заключается в степени свободы движения и области применения. Шарнир способен передавать движение в разных плоскостях и выдерживать нагрузки в подвижных соединениях. Петля – это узконаправленный элемент, рассчитанный на ограниченное движение с высокой стабильностью фиксации в конечных положениях.

Конструктивные особенности шарниров и петель

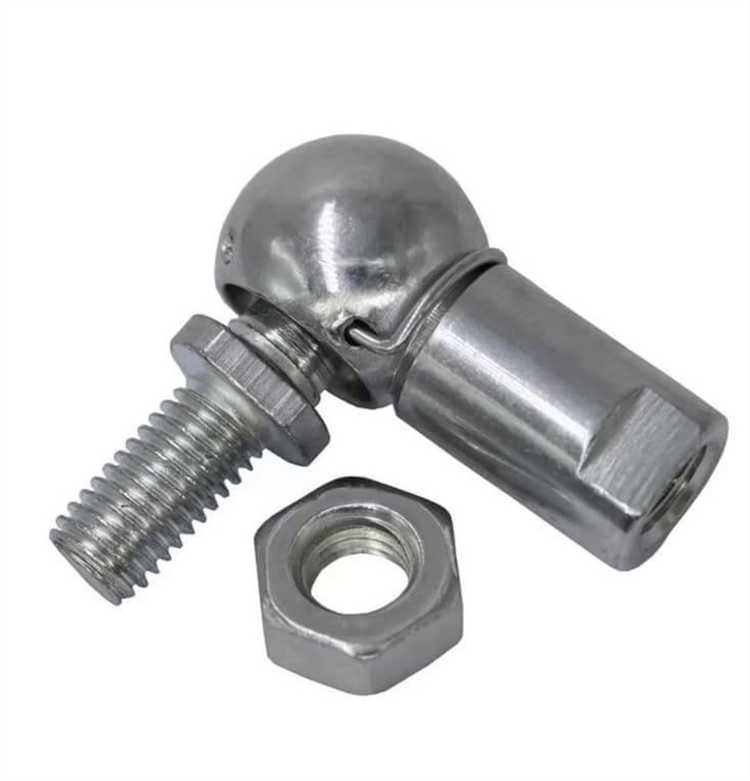

Шарниры представляют собой соединительные узлы, обеспечивающие подвижность элементов конструкции в одной или нескольких плоскостях. Их ключевая особенность – наличие оси вращения, часто выполненной в виде стального пальца или цилиндра, размещённого в подшипниковом или втулочном корпусе. В промышленных механизмах применяются сферические и цилиндрические шарниры, которые позволяют компенсировать перекосы и минимизировать нагрузки на сопряжённые элементы.

Материалы корпуса и подвижных частей шарнира подбираются в зависимости от условий эксплуатации: для агрессивных сред – нержавеющая сталь, для высоких нагрузок – закалённая легированная сталь с износостойким покрытием. Важный конструктивный элемент – система смазки: масляные каналы или пресс-маслёнки, обеспечивающие снижение трения и продление ресурса.

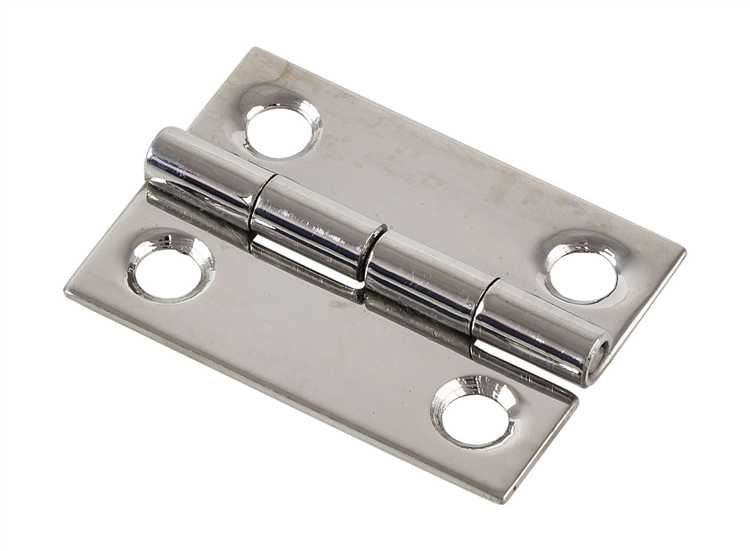

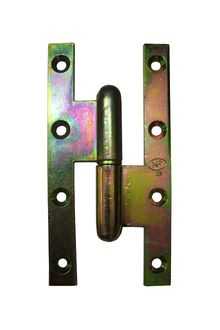

Петли конструктивно проще и чаще состоят из двух частей: одной неподвижной и одной подвижной, соединённых штифтом. Для дверных, мебельных и технических применений используются различные конфигурации: карточные, ввертные, скрытые. Петли не предназначены для восприятия значительных динамических нагрузок, поэтому их применение ограничено низконагруженными узлами с цикличным открытием/закрытием.

Углы поворота петель фиксированы и, как правило, не превышают 180°, тогда как шарниры могут допускать свободное вращение на 360° или работу в нескольких степенях свободы. Петли требуют жёсткой фиксации к основанию и точного совпадения осей при установке, иначе возникает перекос и ускоренный износ. В отличие от шарниров, петли редко комплектуются смазочными элементами и нуждаются в периодическом обслуживании вручную.

Материалы, применяемые при изготовлении шарниров и петель

Выбор материала напрямую влияет на долговечность, устойчивость к нагрузкам и условиям эксплуатации шарниров и петель. Ниже представлены ключевые материалы, применяемые в производстве этих механизмов, с акцентом на их свойства и области применения.

Для агрессивной среды предпочтительны изделия из нержавеющей стали. В условиях высокой нагрузки рекомендуется применять углеродистую сталь с антикоррозионным покрытием. Для мебели и внутренней фурнитуры подойдут латунь и цинковые сплавы. При выборе материала необходимо учитывать не только прочностные характеристики, но и климатические условия, тип крепежа и предполагаемую частоту эксплуатации.

Особенности установки шарниров и петель в мебели

Правильный монтаж шарниров и петель напрямую влияет на долговечность и функциональность мебельных конструкций. Точность разметки, выбор крепежа и соблюдение технологических зазоров – ключевые параметры при установке.

• Перед установкой петель важно учесть тип открывания фасада: стандартные накладные, полунакладные или вкладные петли требуют разной глубины посадочного отверстия (обычно 35 мм).
• Сверление чаши петли выполняется строго под прямым углом с помощью кондуктора или сверлильного шаблона, чтобы избежать перекоса при закрывании двери.
• Для надёжной фиксации используются евровинты или саморезы с предварительным засверливанием. В мягких материалах (ДСП, МДФ) рекомендуется применение вставок или клеевых фиксаторов.
• Петли с доводчиком требуют более точной регулировки по трём осям: вертикальной, горизонтальной и глубинной, чтобы обеспечить плавное закрытие без перекосов и щелей.

Шарниры чаще применяются в трансформируемой мебели (например, раскладные столы или кровати), где важна прочность соединения и подвижность при нагрузке.

• Монтаж шарниров требует предварительного расчета углов движения и точного совмещения осей вращения с элементами каркаса.
• Установка осуществляется с учётом силового вектора – крепеж размещают ближе к зоне нагрузки, применяя анкерные винты или болты с гайками.
• Допускается использование металлических усилений (пластин, угольников), особенно при монтаже в зонах с частым механическим воздействием.
• После установки проверяется ход шарнира без нагрузки и под нагрузкой – возможна регулировка усилия с помощью стопорных винтов или смены положения опорных элементов.

Каждый тип соединения требует учета специфики механики и точности выполнения. Ошибки на этапе монтажа приводят к ускоренному износу и деформации мебельных элементов.

Использование шарниров и петель в строительных конструкциях

Шарниры и петли применяются в строительстве для обеспечения подвижности элементов, снятия напряжений и компенсации деформаций. Их выбор зависит от функционального назначения узла и требуемой степени свободы движения.

• В мостостроении шарниры используются в опорных частях для допуска поворота пролётных строений при температурных изменениях. Обычно применяются сферические и цилиндрические шарниры, выдерживающие нагрузки свыше 5000 кН.
• В каркасных зданиях шарнирные соединения применяются в узлах колонн и ригелей при расчётах по схемам с подвижными опорами. Это упрощает монтаж и снижает накопление внутренних усилий при осадке фундамента.
• Петли применяются в подвесных и складных конструкциях, например, в навесных фасадах и трансформируемых перегородках. Стальные петли выдерживают циклические нагрузки и обеспечивают угол поворота до 180°.
• В бетонных и железобетонных изделиях петли часто интегрируются в закладные элементы для последующего монтажа или временного крепления. В таких случаях важно учитывать усилия на сдвиг и усталостную прочность сварных соединений.

1. При проектировании шарниров необходимо учитывать радиус вращения, осевую нагрузку и тип смазки. Неправильный выбор материала втулки может привести к заклиниванию.
2. Монтаж петель требует жёсткого контроля осей крепления: малейшее отклонение приведёт к преждевременному износу. Особенно критично это для алюминиевых фасадных систем.
3. Рекомендуется использовать антикоррозийные покрытия: цинкование – для шарниров; порошковую окраску или анодирование – для петель во внешней среде.

Износостойкость шарниров по сравнению с петлями

Шарниры конструктивно рассчитаны на восприятие циклических нагрузок с высокой частотой. Благодаря использованию закалённых стальных осей и бронзовых втулок, срок их службы достигает 500 000 циклов открывания-закрывания без заметной деформации. При этом они сохраняют стабильную плавность хода даже в условиях повышенной влажности и пылеобразования.

Петли чаще изготавливаются из более мягких сплавов, таких как латунь или алюминий, что ограничивает их устойчивость к механическому истиранию. При регулярной нагрузке свыше 200 000 циклов начинают появляться люфты, особенно в точках крепления. Проблемы усугубляются в агрессивной среде – коррозия и засорение фрикционных зон ускоряют износ в 1,5–2 раза.

Рекомендация: при выборе крепёжных механизмов для конструкций с интенсивной эксплуатацией (двери складов, технические люки, промышленные корпуса) предпочтение следует отдавать шарнирам с графитовой смазкой или игольчатыми подшипниками. Они демонстрируют устойчивость к выкрашиванию металла даже при осевом давлении.

Для бытовых условий с умеренной нагрузкой петли допустимы, но следует избегать моделей без антикоррозионного покрытия и с неразборной конструкцией. Их восстановление при износе практически невозможно без полной замены.

Когда выбирать шарнир вместо петли и наоборот

Шарнир применяется в конструкциях, где требуется передача нагрузки с возможностью ограничения угла поворота или контроля направления движения. Например, для технических дверей, крышек оборудования, механизмов с требованием жесткого крепления и регулируемой подвижности. Шарниры выдерживают значительные весовые нагрузки и обеспечивают стабильность при многократных циклах открытия и закрытия.

Петли подходят для облегчённых дверей, шкафов, окон и мебели, где необходимо простое открывание без ограничений по углу. Они компактнее, дешевле и удобнее при монтаже в ограниченном пространстве, но менее устойчивы к высоким нагрузкам и интенсивной эксплуатации.

Если конструкция требует регулировки угла или фиксирования положения, выбирайте шарнир с соответствующей спецификацией. Для облегчённых элементов с классической функцией открывания – петлю. В случаях с интенсивной механической нагрузкой и необходимостью долговечности предпочтительнее шарнир, особенно если важно избежать люфтов и деформаций.

При выборе учитывайте материал корпуса и вес элемента: для тяжёлых металлических дверей шарнир обеспечит необходимую прочность, тогда как для лёгких деревянных дверей будет достаточно петли. Также обратите внимание на условия эксплуатации: повышенная влажность, пыль и температурные перепады требуют шарниров с защитой от коррозии и износа.

Ценовой диапазон и доступность на рынке

Шарниры доступны в широком ценовом диапазоне от 50 до 1500 рублей за штуку в зависимости от материала и размера. Бюджетные модели из стали или алюминия подходят для бытовых нужд и доступны в любом хозяйственном магазине. Более дорогие шарниры из латуни, нержавеющей стали или с покрытием из цинка стоят от 300 до 800 рублей и рекомендуются для внешних или повышенно нагруженных конструкций.

Петли, как правило, дешевле шарниров и стоят от 30 до 500 рублей за комплект. Самые простые варианты из оцинкованной стали или пластика встречаются от 30 до 100 рублей, что делает их доступными для массового использования в межкомнатных дверях и мебели. Петли из нержавеющей стали или с усиленным креплением, используемые в промышленных условиях, оцениваются в среднем от 200 до 500 рублей за комплект.

В специализированных интернет-магазинах и строительных супермаркетах выбор и цены на оба типа креплений практически одинаковы, но для уникальных применений стоит рассматривать поставщиков с технической поддержкой и сертификатами качества, где цена на шарниры может превышать 1000 рублей. Рекомендуется заранее определить условия эксплуатации и выбрать тип крепления с запасом по прочности, что позволит оптимизировать бюджет и снизить риски поломок.

Совместимость с различными типами дверей и панелей

Шарниры чаще применяются для массивных и тяжелых дверей из дерева или металла благодаря высокой нагрузочной способности и устойчивости к деформациям. Они подходят для дверей толщиной от 18 до 40 мм и выдерживают значительные усилия при частом открывании. Оптимальны для входных и межкомнатных дверей, где важна надежность и долговечность крепления.

Петли обычно выбирают для легких и среднетяжелых конструкций – дверей из пластика, алюминия и легких композитных материалов. Они эффективны для панелей толщиной до 25 мм и обеспечивают плавное открывание при меньшей нагрузке. Петли часто устанавливают на шкафы, мебельные фасады и внутренние дверцы, где важна простота монтажа и возможность быстрой замены.

Для дверей с нестандартной толщиной или весом возможен выбор усиленных моделей шарниров или петель с дополнительными крепежами. В случае стеклянных дверей предпочтительны специальные петли с резиновыми прокладками и защитой от повреждений, тогда как шарниры используются редко из-за необходимости точной подгонки и риска повреждения стекла.

Панели из МДФ и ДСП обычно оснащают петлями с регулируемой установкой, что позволяет корректировать положение дверцы после монтажа. Для массивных деревянных панелей рекомендуются шарниры с подшипниковыми механизмами, обеспечивающими плавное и бесшумное открывание при большой массе.

Таким образом, выбор между шарниром и петлей зависит от материала, толщины и веса двери или панели, а также от условий эксплуатации и необходимости регулировки. Правильное сочетание крепежного элемента с типом конструкции гарантирует долговечность и функциональность системы открывания.

Вопрос-ответ:

В чем основное различие между шарниром и петлей?

Шарнир — это механизм, который позволяет двум деталям вращаться относительно друг друга вокруг оси, часто используемый в технических конструкциях. Петля — это разновидность такого механизма, которая чаще применяется для крепления дверей или крышек и представляет собой две соединённые пластины с осью. Главная разница в том, что шарнир может иметь более сложную конструкцию и использоваться в различных механизмах, а петля — это упрощённый вариант, предназначенный для бытовых нужд.

Почему петли обычно делают из металла, а шарниры бывают и из других материалов?

Петли из металла выбирают из-за прочности и долговечности, поскольку они выдерживают постоянные нагрузки, например, открывание и закрывание дверей. Шарниры, напротив, могут изготавливаться из различных материалов, включая пластик или композиты, если они используются в устройствах с меньшей нагрузкой или в тех местах, где важен малый вес и коррозионная устойчивость. Материал подбирается в зависимости от функциональных требований и условий эксплуатации.

Можно ли использовать шарнир вместо петли при монтаже дверей? Какие есть ограничения?

Технически шарнир может выполнять функцию петли, так как оба обеспечивают поворотное соединение. Однако шарниры часто имеют более сложную конструкцию, могут требовать особого крепления и обслуживания. Петли проще в установке и более привычны для дверей, они обеспечивают необходимую прочность и удобство. Использование шарниров вместо петель может быть оправдано, если нужна высокая нагрузочная способность или нестандартный угол поворота, но для обычных дверей это излишне.

Какие виды шарниров и петель существуют и как они отличаются по конструкции?

Существует множество видов шарниров: например, цилиндрические, шариковые, подпружиненные, с ограничением угла поворота. Петли обычно делятся на накладные, врезные, скрытые и декоративные. Конструктивно шарнир включает подвижные элементы, которые обеспечивают вращение с различной степенью свободы. Петли обычно проще — две пластины с осью, что облегчает монтаж и обслуживание. Выбор зависит от задач: для техники нужны более сложные шарниры, для мебели и дверей — стандартные петли.

Как влияет конструкция шарнира или петли на долговечность и надежность механизма?

Конструкция напрямую влияет на износостойкость и стабильность работы. У шарниров, имеющих подшипники или подпружиненные элементы, нагрузка распределяется равномернее, что увеличивает срок службы и плавность движения. Простые петли могут быстрее изнашиваться при больших нагрузках или частом использовании, особенно если отсутствует смазка. При выборе механизма важно учитывать интенсивность эксплуатации и условия — от этого зависит, насколько долго соединение будет работать без поломок и люфта.

В чём основное отличие между шарниром и петлёй с точки зрения конструкции и принципа работы?

Шарнир представляет собой механизм, который обеспечивает вращательное движение двух связанных деталей вокруг одной оси. Обычно это цилиндрический элемент с осью, вокруг которой происходит поворот. Петля же — более простое соединение, состоящее из двух пластин с отверстиями, соединённых осью, и чаще всего используется для крепления дверей или крышек. Главное различие в том, что шарнир может иметь сложную конструкцию и использоваться в механизмах с разной степенью нагрузки и движений, а петля — это упрощённый вариант, предназначенный для открытия и закрытия в ограниченном диапазоне.

Можно ли заменить шарнир петлёй в бытовых изделиях, например, в мебели или дверях, и какие последствия будут от этого?

В некоторых случаях замена шарнира на петлю возможна, особенно если нагрузка на соединение небольшая и требуется только ограниченное открытие, как в мебели или легких дверях. Однако петли обычно менее прочны и обеспечивают меньшее разнообразие движений, чем шарниры. Если изделие рассчитано на частое и интенсивное использование или требует точной настройки положения, использование петли может привести к быстрому износу, снижению функциональности и даже поломке. Поэтому при выборе между этими элементами важно учитывать нагрузку, частоту эксплуатации и необходимость плавного движения.
