Динамическое торможение применяется для быстрого останова ротора асинхронных и коллекторных двигателей после отключения питания. В основе метода лежит преобразование кинетической энергии вращающихся частей в электрическую, которая затем рассеивается в виде тепла на резисторе. Этот способ особенно эффективен в оборудовании с высокой инерцией, где останов по естественному замедлению неприемлем.
Для реализации динамического торможения в цепь двигателя после отключения от сети подаётся постоянное напряжение или подключается тормозной резистор к обмоткам статора. В первом случае создаётся тормозной момент за счёт возбуждённого поля, во втором – за счёт возникновения вихревых токов. Эффективность торможения определяется сопротивлением резистора: чем ниже сопротивление, тем выше тормозной момент, однако увеличивается тепловая нагрузка на элементы схемы.
Рекомендуется использовать резисторы с тепловой устойчивостью не менее 10 крат к номинальному току двигателя. Для двигателей мощностью выше 7,5 кВт необходимо предусматривать защиту от перегрева – термодатчики или автоматическое отключение тормозной цепи. В системах с частотными преобразователями возможно программное включение режима динамического торможения, что позволяет точно регулировать время останова.
Не следует применять динамическое торможение в двигателях, предназначенных для взрывоопасных зон, без соответствующих сертификатов оборудования. Также важно учитывать снижение ресурса изоляции обмоток при регулярных циклах резкого торможения – необходимо контролировать состояние изоляции не реже одного раза в год.

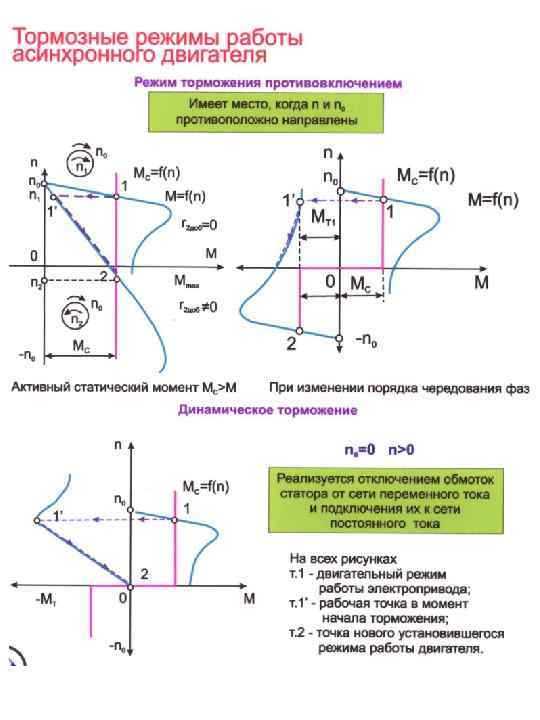

Принцип действия динамического торможения в асинхронных двигателях

Динамическое торможение в асинхронных двигателях основано на преобразовании механической энергии вращающегося ротора в электрическую при отключении питания статора и подключении его обмоток к активной нагрузке. При этом двигатель работает как генератор, вырабатывая ток, который рассеивается в подключенном резисторе, создавая тормозной момент.
Оптимальная величина сопротивления тормозных резисторов подбирается экспериментально или по расчету, исходя из номинального тока двигателя и требуемого времени останова. Слишком малое сопротивление приводит к перегреву, а чрезмерное – к неэффективному торможению.
Для повышения эффективности применяется автоматизированное управление включением тормозных цепей через контакторы с задержкой, синхронизированной с отключением питания двигателя. В системах с частотными преобразователями возможно программное включение торможения без дополнительных физических цепей, за счёт внутреннего модуля тормозного резистора.
Динамическое торможение не обеспечивает полной остановки ротора, но значительно сокращает пробег двигателя по инерции. Метод особенно эффективен при необходимости быстрого останова оборудования с большой инерцией, например, в подъёмных механизмах и металлорежущих станках.
Схемы подключения резисторов при динамическом торможении

В трёхфазной схеме применяются три одинаковых резистора, соединённых либо по схеме «звезда», либо «треугольник». Включение по схеме «звезда» предпочтительно при ограниченной мощности тормозных резисторов, так как снижает их тепловую нагрузку. При «треугольнике» увеличивается тормозной момент, но и тепловая нагрузка на резисторы возрастает.
Для двигателей с возбуждением от частотного преобразователя чаще используется встроенный блок торможения, где резисторы подключаются через силовой транзистор, контролируемый контроллером ПЧ. При превышении напряжения на шине постоянного тока, транзистор замыкается, направляя ток на тормозной резистор. Важно правильно рассчитать мощность резистора: P = (U²/R) × t, где U – напряжение шины, R – сопротивление резистора, t – длительность торможения.
Подключение резистора в цепь возбуждения применяется для двигателей постоянного тока. В этом случае при торможении якорь отключается от питания и замыкается на внешний резистор, что обеспечивает эффективное гашение обратной ЭДС. Сопротивление подбирается из условия допустимого тока в цепи и желаемой скорости замедления.
Для предотвращения перенапряжений и повреждений оборудования критически важно использовать быстродействующие контакторы или тиристорные ключи. Запрещено подключение тормозного резистора без системы защиты от перегрева и превышения напряжения.
Настройка параметров торможения на частотном преобразователе
Для эффективного динамического торможения необходимо точно задать параметры на частотном преобразователе. В первую очередь устанавливается тип торможения – активное с использованием внешнего тормозного резистора или рекуперативное. Если подключён резистор, включите функцию тормозного прерывания (Brake Chopper) и укажите номинал сопротивления в соответствии с паспортными данными.
Ключевой параметр – уровень срабатывания торможения по напряжению шины DC (обычно обозначается как DC Bus Voltage Brake Start). Рекомендуемое значение – 750–780 В для сетей 400 В. Значение отключения (Brake Stop) устанавливается на 10–20 В ниже, чтобы избежать перегрева резистора.
Задайте время торможения при остановке – параметр «Deceleration Time». Минимальное значение ограничено инерцией нагрузки. Устанавливайте минимальное возможное значение без возникновения ошибки перенапряжения. Для грузовых механизмов значение чаще всего находится в диапазоне 1,5–4 секунды.
Откройте параметры управления режимом торможения. Активируйте «Dynamic Braking Enable» или аналогичный параметр. В некоторых преобразователях необходимо также указать минимальную частоту активации торможения, чтобы избежать пульсаций при низких оборотах.
Если преобразователь поддерживает регулировку пикового тока торможения, установите ограничение в пределах 120–150% от номинального тока двигателя, учитывая мощность тормозного резистора и его тепловую нагрузку.
Проведите тестовое торможение. Наблюдайте за поведением напряжения на шине, температурой резистора и временем остановки. При необходимости скорректируйте параметры, начиная с времени торможения и порога активации Brake Chopper.
Ограничение токов и тепловая защита при торможении

При динамическом торможении электродвигателя формируются кратковременные токи, превышающие номинальные значения. Это связано с выбросами энергии индуктивности и резким изменением режима работы обмоток. Игнорирование ограничений по току приводит к перегреву, снижению ресурса изоляции и выходу двигателя из строя.
- Для ограничения токов внедряются резисторы торможения, подключаемые к обмоткам статора или ротора. Их сопротивление подбирается по формуле: R = U² / P, где U – напряжение, P – мощность рассеивания.
- Применение силовых тиристоров или IGBT-транзисторов в цепи торможения позволяет точно контролировать момент включения и величину токов. Используется широтно-импульсная модуляция (ШИМ) для плавного ограничения.
- Рекомендуется использовать токовые датчики (например, на эффекте Холла) с погрешностью не более 1%, обеспечивающие точную фиксацию перегрузки в реальном времени.
- Порог срабатывания тепловой защиты должен устанавливаться на уровне 110–120% от номинального тока двигателя с выдержкой времени, определяемой тепловой постоянной двигателя. Для асинхронных машин она составляет 5–10 минут.
- В устройствах с частотным управлением важно реализовать алгоритмы прогнозирования перегрева по модели теплового состояния, учитывая длительность и частоту торможений.
Оптимальное решение – интеграция электронного блока тепловой защиты, контролирующего не только ток, но и температуру обмоток через встроенные термисторы (PTC) или термопары, подключённые к микроконтроллеру. Это позволяет завершить торможение до достижения критических значений и исключить тепловое разрушение.
Использование тормозных модулей в системах с постоянным током
В системах с электродвигателями постоянного тока тормозные модули применяются для быстрого рассеивания энергии, генерируемой при торможении. При резком снижении скорости возникает обратная ЭДС, которая может вызвать перенапряжение в цепи, особенно при отсутствии возможности рекуперации. Тормозной модуль включает в себя силовой резистор и управляющую электронику, замыкающую цепь на нагрузку при достижении критического напряжения на шинах питания.
Для двигателей с номиналом до 100 A обычно используют модули с резисторами мощностью от 500 до 2000 Вт. При выборе модуля необходимо учитывать не только рабочее напряжение (например, 24, 48 или 110 В), но и пиковую мощность торможения, которая может кратковременно превышать номинальную в 3–4 раза. Установка предохранителя в цепи подключения тормозного резистора обязательна для предотвращения возгорания при выходе модуля из строя.
Рекомендации по установке: минимизировать длину соединительных проводов, использовать провод с сечением не менее 2,5 мм² для тока до 40 А, обеспечить естественное или принудительное охлаждение резистора. Резистор размещать в металлическом корпусе с термоизоляцией от других компонентов. Модуль должен быть рассчитан на непрерывную работу в температурном диапазоне от -20 до +60 °C.
Важно: при применении импульсных контроллеров необходимо согласовывать характеристики тормозного модуля с параметрами ШИМ-регулятора. Несоответствие может привести к неустойчивости торможения или повреждению силовой части.

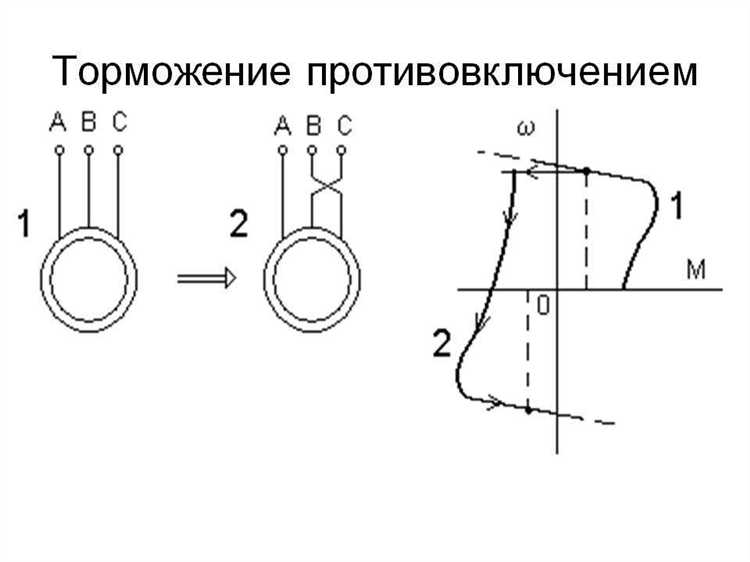

Расчет сопротивления тормозного резистора под конкретную нагрузку

Для определения сопротивления тормозного резистора необходимо учитывать параметры электродвигателя и характеристики тормозного процесса. Основная задача – обеспечить эффективное рассеивание энергии, выделяемой при динамическом торможении, без превышения допустимой мощности резистора.
Начинают с расчета максимальной тормозной мощности, которая равна произведению тормозного тока и напряжения на зажимах резистора. Тормозной ток определяется из уравнения: I = Mт / (kт × Φ × ω), где Mт – тормозной момент, kт – коэффициент пропорциональности, Φ – поток, ω – угловая скорость.
Далее рассчитывается сопротивление по формуле R = U / I, где U – напряжение, приложенное к резистору при торможении. Для получения напряжения учитывается падение напряжения в цепи и особенности схемы подключения.
Оптимальное сопротивление должно обеспечивать ток, не превышающий номинальный ток резистора и не приводящий к перегреву. Значение мощности резистора выбирается с запасом не менее 20% от расчетной для повышения надежности.
При высоких нагрузках предпочтительно использовать составные резисторы с распределением тепла и возможностью установки вентиляторов для охлаждения. Необходимо учитывать тепловую емкость резистора и длительность торможения для предотвращения теплового разрушения.
В итоге, расчет сопротивления тормозного резистора сводится к балансировке параметров нагрузки, мощности и тепловых характеристик, обеспечивающей стабильную работу системы динамического торможения в заданных условиях.
Типовые ошибки при реализации динамического торможения и способы их устранения
Неправильная настройка сопротивления тормозного резистора снижает эффективность торможения и увеличивает риск перегрева. Резистор должен соответствовать мощности, рассчитанной по формуле P = I²R, где I – максимальный ток торможения. Недопустимо использовать резисторы с меньшей мощностью, чем требуется.
Отсутствие контроля температуры резистора ведёт к выходу из строя и пожароопасным ситуациям. Рекомендуется устанавливать датчики температуры и реализовывать аварийное отключение при перегреве.
Неверное подключение цепей управления торможением вызывает запаздывание или отказ функции торможения. Необходимо строго соблюдать схему подключения и использовать элементы защиты от помех, например, RC-фильтры на управляющих линиях.
- Использование неподходящего типа электродвигателя для динамического торможения. Применение торможения на двигателях с короткозамкнутым ротором эффективно, а на двигателях с фазным ротором требует дополнительных устройств.
- Игнорирование времени срабатывания контакторов. Контакторы тормозной цепи должны переключаться с задержкой не более 10–20 мс для предотвращения скачков тока.
- Отсутствие плавного включения торможения ведёт к механическим нагрузкам и ускоренному износу. Рекомендуется использовать схемы с мягким пуском или регулировкой сопротивления.
При неправильном расчёте параметров тормозной цепи наблюдается нестабильность процесса, проявляющаяся в вибрациях и звуковых помехах. Решение – точный анализ характеристик двигателя и подбор компонентов с учётом паспортных данных.
- Проверить соответствие сопротивления резистора номиналу и мощности.
- Установить датчики температуры и аварийные системы отключения.
- Контролировать корректность подключения цепей управления и защиту от помех.
- Использовать схемы с плавным включением торможения.
- Регулярно проводить техническое обслуживание и проверку работоспособности элементов системы.
Вопрос-ответ:

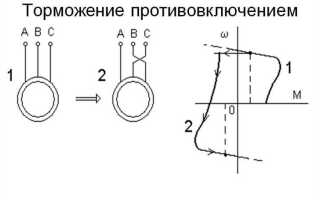

Что такое динамическое торможение электродвигателя и зачем оно применяется?
Динамическое торможение — это способ замедления электродвигателя путём преобразования его кинетической энергии в тепло. В момент остановки двигатель работает как генератор, и энергия рассеивается в специальных резисторах. Такой метод используется для быстрого и контролируемого снижения скорости вращения без механического износа.
Какие типы динамического торможения существуют и чем они отличаются друг от друга?
Основные типы динамического торможения — это реостатное и рекуперативное. В первом случае энергия превращается в тепло через резисторы, что требует дополнительных элементов для отвода тепла. Во втором — энергия возвращается обратно в электросеть, что повышает общую экономичность системы, но требует более сложного оборудования для управления потоком энергии.
Как динамическое торможение влияет на срок службы электродвигателя?
При динамическом торможении отсутствает механический контакт, который мог бы изнашиваться, поэтому снижается нагрузка на механические части. Однако компоненты электрической части испытывают дополнительные тепловые нагрузки из-за преобразования энергии в тепло, поэтому важно правильно выбирать элементы тормозной системы и обеспечивать эффективное охлаждение.
В каких случаях динамическое торможение предпочтительнее других способов остановки двигателя?
Этот способ применяется, когда требуется быстро и плавно остановить двигатель, например, в подъёмных механизмах или станках с высокой инерцией. Он эффективен при частых запусках и остановках, поскольку уменьшает износ деталей и обеспечивает безопасность работы без резких рывков.
Какие основные ограничения и недостатки есть у динамического торможения?
К основным ограничениям относится дополнительное тепловыделение, что требует установки мощных резисторов с хорошим охлаждением. Также динамическое торможение не подходит для систем, где важна обратная подача энергии в сеть без потерь, а в некоторых случаях может потребоваться сложное управление для плавности процесса.
Что такое динамическое торможение электродвигателя и в каких случаях оно применяется?
Динамическое торможение — это способ уменьшения скорости вращения электродвигателя за счёт использования его собственного генераторного эффекта. При этом электродвигатель переключается так, что энергия, вырабатываемая им при замедлении, рассеивается во внешнем резисторе. Этот метод применяют, когда необходимо быстро остановить или замедлить механизм, управляемый электродвигателем, например, в подъёмных кранах, лифтах или конвейерных системах.
