Что такое опорный план в архитектуре

Опорный план – ключевой элемент проектной документации, определяющий структуру несущих элементов здания. Он фиксирует расположение колонн, стен, балок и других конструктивных компонентов, обеспечивающих устойчивость объекта. Без четко проработанного опорного плана невозможно корректно рассчитать нагрузки и спроектировать инженерные системы.

В архитектурной практике опорный план используется как база для дальнейших стадий проектирования: армирования, компоновки коммуникаций, размещения оборудования. Его точность критически важна при строительстве многоэтажных зданий, промышленных сооружений и объектов с нестандартной геометрией. Ошибки на этом этапе приводят к перерасходу материалов, сдвигу сроков и угрозе безопасности.

На стадии концептуального проектирования опорный план позволяет определить шаг колонн, привязку к модульной сетке, рациональное распределение нагрузок. Важно, чтобы все элементы были согласованы с архитектурным замыслом и требованиями нормативных документов. Необходима тесная координация между архитекторами, конструкторами и инженерами, особенно при проектировании зданий сложной конфигурации.

Рекомендуется использовать опорный план не только как рабочий инструмент, но и как средство выявления потенциальных конфликтов между конструктивными и архитектурными решениями. При этом важно учитывать доступность оборудования для монтажа и обслуживания, а также маршруты эвакуации и особенности противопожарной защиты.

Как определить масштаб и формат опорного плана для проектирования

Масштаб опорного плана зависит от уровня детализации, необходимого для конкретного этапа проектирования. Для градостроительных решений применяются масштабы 1:5000 или 1:2000. При разработке архитектурных объектов – 1:500, 1:200 или 1:100. Масштаб 1:100 предпочтителен для планов, где требуется точная привязка конструктивных элементов и инженерных сетей.

Если участок проектирования включает сложный рельеф, застройку или плотную инфраструктуру, выбирается более крупный масштаб – 1:200 или 1:100. Это позволяет избежать потерь в точности и необходимости последующей корректировки планировочных решений.

Формат чертежа подбирается с учётом охвата всей проектируемой территории без фрагментации. Для опорных планов небольших объектов достаточно формата А1. В случае протяжённых или комплексных объектов применяются форматы А0 или составные листы с координатной сеткой и обозначением стыковочных точек. Привязка к системе координат обязательна.

Опорный план должен включать все элементы, влияющие на проект: границы участка, здания, дороги, сети, рельеф, деревья, охранные зоны. При выборе масштаба необходимо учитывать ширину линий и читаемость условных обозначений при печати – например, минимальная толщина контура не должна быть менее 0,2 мм в выбранном масштабе.

Нельзя допускать искажения масштабности при цифровом масштабировании или печати. План должен быть снабжён масштабной линейкой и обозначением масштаба в числовом и графическом виде. Это исключает ошибки при последующей работе с чертежом в CAD-среде или при согласованиях.

Какие данные включать в опорный план при реконструкции зданий

Контур существующего здания должен быть нанесён с точной геодезической привязкой. Указываются несущие стены, колонны, лестничные клетки, шахты лифтов и другие конструктивные элементы, сохраняемые при реконструкции.

Привязка к элементам окружающей застройки включает расстояния до границ участка, соседних зданий, осей проездов и инженерных сетей. Эти параметры необходимы для оценки допустимых изменений габаритов и размещения новых объемов.

Инженерные коммуникации отображаются с указанием их типа, глубины залегания и актуального технического состояния. Особое внимание уделяется участкам пересечения с проектируемыми элементами и зонам возможного переноса трасс.

Рельеф местности представлен горизонталями с шагом не более 0,5 м. Для реконструкции важно учитывать уклоны, дренажные направления и возможность формирования эксплуатируемых отметок.

Элементы благоустройства – существующее мощение, озеленение, малые архитектурные формы, ограждения и освещение – отображаются с точными размерами и координатами. Указывается, какие из них подлежат демонтажу, переносу или сохранению.

Материалы и состояние конструкций основных несущих элементов включаются в виде экспликации с привязкой к плану. Это необходимо для оценки степени износа и возможностей усиления.

Историко-культурный статус здания или участка отображается, если объект входит в перечень охраняемых. Указываются зоны регламентов, охранные обязательства и ограничения на вмешательства.

Пожарные проезды и эвакуационные выходы наносятся в существующем виде с указанием соответствия нормам. Важно предусмотреть пути возможной модернизации при проектировании новых решений.

Чем отличается опорный план от генерального плана и поэтажной схемы

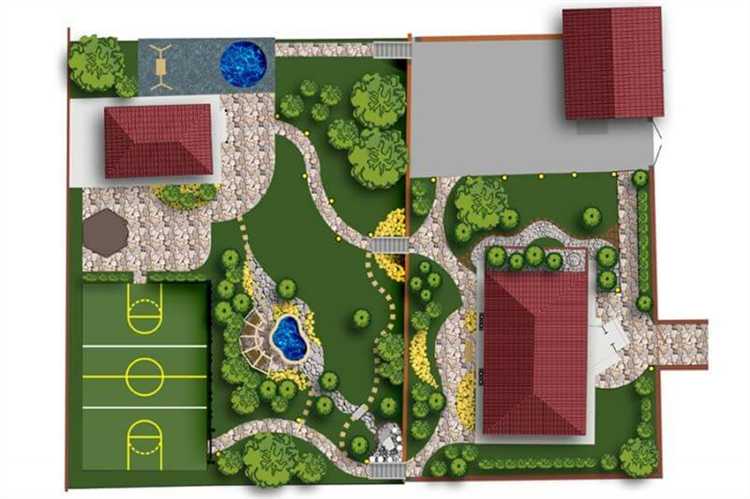

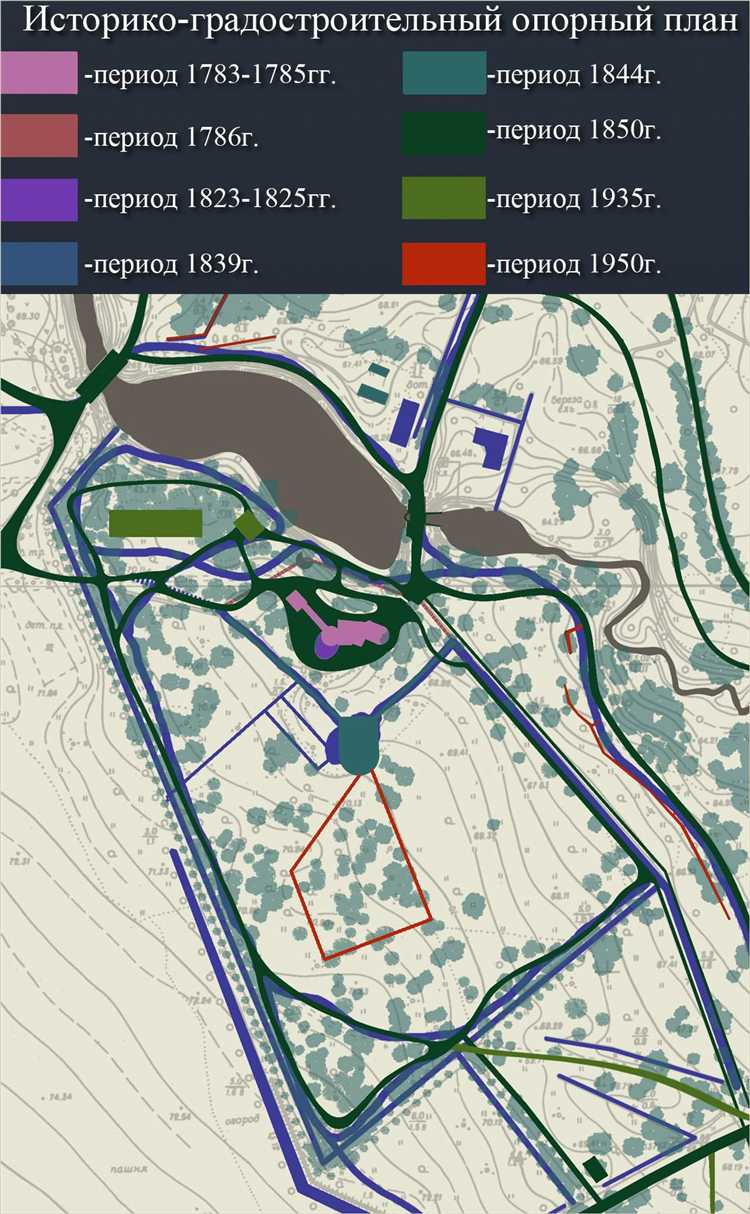

Опорный план представляет собой графическую основу, фиксирующую существующее положение всех значимых объектов на участке: зданий, инженерных сетей, дорог, рельефа, зеленых насаждений и других элементов, влияющих на проектирование. Его задача – обеспечить точную картину текущего состояния территории до начала проектных работ. Он создаётся на основе топографической съемки и часто используется для анализа и предварительной компоновки проектных решений.

Генеральный план – это результат проектирования, включающий размещение проектируемых объектов, их привязку к существующим элементам, зонирование, транспортные связи, инженерную инфраструктуру и благоустройство. В отличие от опорного, генплан отражает будущее состояние территории после реализации проекта и служит основой для разработки проектной документации, прохождения экспертизы и получения разрешений.

Поэтажная схема – чертеж внутренней планировки зданий. Она показывает размещение помещений, перегородок, лестничных клеток, инженерных коммуникаций на каждом уровне. В отличие от опорного и генерального планов, поэтажная схема не содержит информации о наружной территории и не предназначена для анализа внешних факторов за пределами контура здания.

Использование опорного плана оправдано на стадиях предпроектного анализа, планирования реконструкции или при адаптации существующей застройки. Генеральный план необходим при новом строительстве и разработке градостроительной документации. Поэтажные схемы применяются на стадиях архитектурного проектирования и рабочей документации зданий.

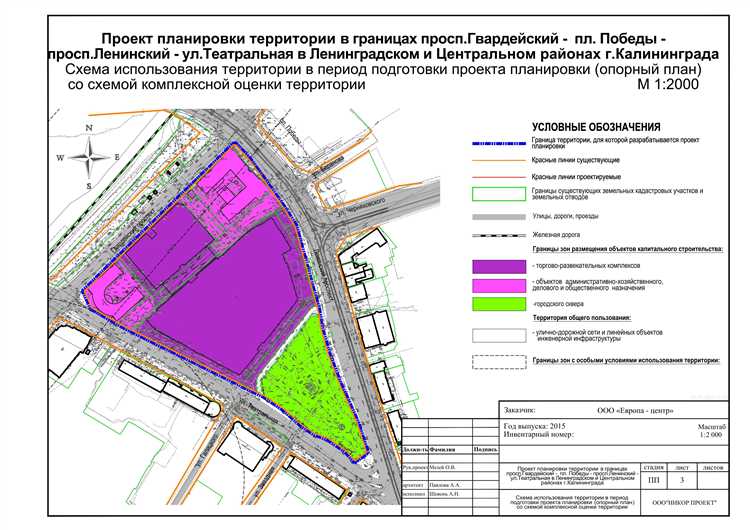

Как использовать опорный план для согласования с надзорными органами

• Перед началом подготовки согласований уточните в соответствующем органе (например, в ГАСН или местной архитектурной инспекции), какие конкретные требования предъявляются к опорному плану. Часто они содержат локальные регламенты и обязательные слои, которых нет в общегосударственных нормах.
• На опорном плане обязательно указываются границы земельного участка с координатами в системе МСК, существующие здания и сооружения с обозначением этажности и функций, красные линии, охранные зоны, санитарные и противопожарные разрывы.
• Важно включить слои с инженерными сетями, особенно при наличии подземных коммуникаций. Их точное отображение помогает избежать отказа при проверке на наличие пересечений или нарушений охранных зон.
• Наносите не только существующие, но и планируемые объекты с привязкой к координатной сетке. Это требуется для автоматизированной проверки проектного положения в отношении градостроительного плана земельного участка (ГПЗУ).
• Для объектов капитального строительства необходимо выделять: точки подключения к сетям, места выезда на улицы, соблюдение отступов от границ участка и других объектов инфраструктуры.
• Каждый элемент должен быть промаркирован условными обозначениями, принятыми в соответствии с СПДС. Несоблюдение стандартов оформления приводит к возврату документации без рассмотрения.

1. Проверьте актуальность кадастровых данных, наложив сведения из ЕГРН на базу опорного плана.
2. Используйте утверждённые подложки: топооснову масштаба 1:500, предоставленную лицензированной организацией, прошедшей геодезическую проверку.
3. Перед подачей проекта согласуйте предварительную версию опорного плана с представителем надзорного органа, чтобы сократить риск отказа на стадии экспертизы.

Корректно составленный опорный план позволяет обеспечить соответствие проекта требованиям Градостроительного кодекса и технических регламентов, существенно снижая вероятность возврата документов на доработку.

Какие инструменты и программы применяются для создания опорного плана

Создание опорного плана требует точности, совместимости с геоданными и поддержки CAD/GIS-форматов. Для этого применяются специализированные программные решения и аппаратные инструменты.

• AutoCAD – основной инструмент для архитекторов и градостроителей. Используется для черчения плана, нанесения координатных сеток, проектируемых и существующих объектов. Поддерживает форматы DWG и DXF, что важно при обмене данными с другими участниками проекта.
• Civil 3D – расширение AutoCAD, интегрирующее функциональность по работе с топографией, рельефом и инженерной инфраструктурой. Позволяет формировать поверхность местности, линию трассы, привязку к координатной сетке.
• QGIS – бесплатное решение для работы с пространственными данными. Используется для наложения картографических слоёв, работы с GPS-данными, кадастровыми сведениями, цифровыми моделями рельефа (ЦМР).
• Revit – применяется при переходе от опорного плана к информационной модели здания (BIM). Позволяет учитывать положение объекта на участке, ориентацию по сторонам света, рельеф и инженерные сети.
• SketchUp с плагинами для геолокации – используется для визуализации участка и пространственного моделирования. Плагины позволяют загружать участки с реальной координатной привязкой.
• ArcGIS – мощная ГИС-платформа для интеграции пространственных данных, особенно кадастровых, рельефных и градостроительных. Часто используется при проектировании на крупных территориях.

Для получения исходных данных применяются:

• ГНСС-приёмники – используются для точной геодезической съёмки с привязкой к координатной системе.
• Дроны с фотограмметрией – применяются для создания ортофотопланов и ЦМР. Эти данные импортируются в QGIS, Civil 3D или ArcGIS.
• Лазерные сканеры – обеспечивают высокоточное 3D-сканирование местности, особенно при сложном рельефе или застройке.

Для обмена данными между системами используется формат IFC, GeoTIFF и Shapefile. Поддержка этих форматов важна при взаимодействии между архитектурными, геодезическими и кадастровыми подразделениями.

Как учитывать существующие инженерные сети при разработке опорного плана

Опорный план должен точно отображать расположение всех существующих инженерных коммуникаций: водопровода, канализации, электроснабжения, теплоснабжения, газопроводов и телекоммуникаций. Для этого на начальном этапе необходим сбор актуальных данных из городских или ведомственных кадастров, а также из технической документации эксплуатирующих организаций.

Топографическая съемка с привязкой к инженерным сетям проводится с применением геодезических приборов с высокой точностью (не менее 10 мм на местности). В процессе съемки фиксируются глубина залегания, диаметр, материал труб, места ответвлений и колодцев.

При наличии устаревших данных следует организовать дополнительное визуальное обследование и инструментальное зондирование трасс сетей для выявления изменений и повреждений, которые влияют на проектирование. Важно учитывать допустимые нормативные расстояния от сетей до фундаментных конструкций и инженерных сооружений.

Все сведения о сетях интегрируются в опорный план с использованием условных обозначений и цветовой кодировки, чтобы обеспечить однозначное восприятие при проектировании. Особое внимание уделяется участкам пересечения коммуникаций, где требуется согласование с соответствующими службами для предотвращения конфликтов.

При разработке планировки учитываются возможные ограничения на размещение новых конструкций в охранных зонах коммуникаций. В случаях выявления риска нарушения инженерных сетей следует предусмотреть альтернативные решения – изменение трассировки, применение защитных конструкций или проектирование переноса сетей.

Результатом становится опорный план, который не только фиксирует реальное состояние инженерных систем, но и служит надежной основой для согласования и последующего проектирования без риска повреждения существующих коммуникаций.

Вопрос-ответ:

Что такое опорный план в архитектуре и какую роль он играет в проектировании зданий?

Опорный план — это один из базовых чертежей, который отражает расположение основных конструктивных элементов здания, таких как колонны, балки и стены. Он служит основой для дальнейшей детализации проекта, помогает архитекторам и инженерам правильно распределить нагрузки и обеспечивает согласованность между разными частями здания.

Какие функции выполняет опорный план в процессе строительства?

Опорный план выполняет несколько ключевых задач: он служит ориентиром для строительства несущих элементов, позволяет контролировать точность их установки и помогает избежать ошибок при возведении конструкции. Также он облегчает взаимодействие между различными специалистами — архитекторами, инженерами и строителями — благодаря четкой визуализации основных элементов.

Чем опорный план отличается от архитектурного плана или генерального плана здания?

Опорный план концентрируется именно на несущих конструкциях и их расположении, в то время как архитектурный план включает в себя более широкий набор информации — планировку помещений, расположение окон и дверей, а также отделочные детали. Генеральный план охватывает территорию участка, включая инженерные сети и благоустройство территории. Таким образом, опорный план — это своего рода каркас, который поддерживает всю конструкцию.

Какие требования предъявляются к точности и детализации опорного плана?

Точность в опорном плане крайне важна, так как любые отклонения могут привести к проблемам с прочностью и устойчивостью здания. В нем указываются точные размеры, отметки высот и расположение основных опорных элементов. Детализация зависит от сложности проекта и этапа работы: на ранних стадиях план может быть схематичным, но к моменту строительства он должен содержать максимально точные данные для правильной реализации конструкции.
