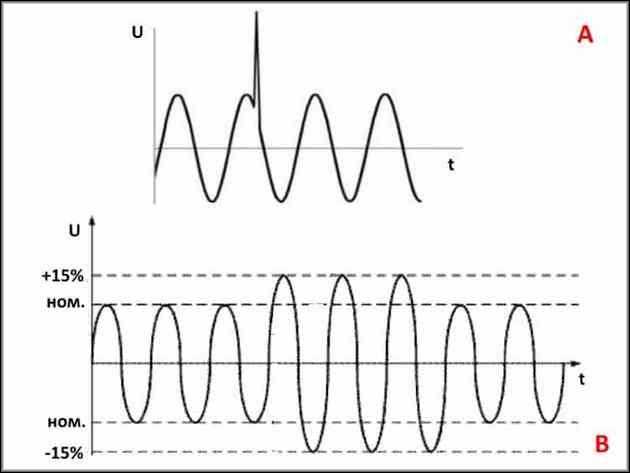

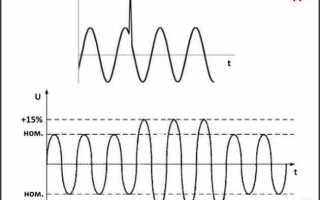

Перенапряжение в электросети – это кратковременное повышение напряжения выше допустимых значений, которое может достигать 1000 В и продолжаться от долей миллисекунды до нескольких секунд. Такие скачки представляют прямую угрозу для бытовой и промышленной электроники: выход из строя блоков питания, разрушение изоляции, возгорание проводки.
Наиболее частые причины перенапряжений – удары молнии в линии электропередачи, коммутационные процессы на подстанциях, неправильное подключение нейтрали, повреждения трансформаторов и кабелей. Например, при обрыве нуля в трехфазной системе напряжение на фазе может превысить 300 В, что приводит к немедленной порче оборудования.
Особую опасность представляют резонансные перенапряжения, возникающие из-за взаимодействия емкости кабельных линий и индуктивности трансформаторов. Они сложно предсказуемы и могут проявляться даже при стабильной нагрузке. Эффективным средством защиты в этом случае служат ограничители перенапряжений (ОПН) и грамотно рассчитанные схемы заземления.
Надежная диагностика состояния электросети возможна с применением осциллографов и логгеров напряжения. Они фиксируют амплитуду и длительность всплесков, позволяя точно установить источник проблемы и подобрать техническое решение – от установки реле контроля напряжения до модернизации распределительных щитов с учетом категории электроприемников.
Как определить перенапряжение по бытовым признакам
Нагрев блоков питания бытовой техники, особенно во время простоя или при незначительной нагрузке, также указывает на превышение номинального напряжения. Перегрев может сопровождаться характерным запахом пластика или легким гудением трансформаторов.
Компьютеры и бытовая электроника (роутеры, телевизоры, приставки) могут самопроизвольно перезагружаться, «зависать» или вовсе не включаться после отключения. Такие сбои особенно часто проявляются при кратковременных скачках напряжения выше 250 В.
Зарядные устройства смартфонов и ноутбуков могут отключаться, не завершив цикл зарядки. Если адаптеры питания становятся чрезмерно горячими, это повод проверить напряжение в сети.
Необычная работа холодильников и кондиционеров – частые старты, «щелчки» реле, остановка компрессора сразу после запуска – указывают на ненормированные параметры электропитания.
Даже звук некоторых приборов может служить индикатором – усиленное гудение трансформаторов, вентиляторов или блоков питания говорит о чрезмерной нагрузке, связанной с повышенным напряжением.
Рекомендуется использовать вольтметр или розеточные индикаторы напряжения: при значении выше 240 В есть риск повреждения бытовой техники. Для постоянного контроля стоит установить сетевой анализатор или реле напряжения с цифровым дисплеем.
Основные типы перенапряжений в домашней сети
Перенапряжения в домашних электросетях делятся на несколько типов, каждый из которых имеет свои источники и последствия. Знание различий между ними позволяет выбрать адекватную защиту для техники и электропроводки.
- Импульсное перенапряжение. Возникает из-за молний, даже при удалённых разрядах. Длительность – доли миллисекунды, амплитуда – до нескольких киловольт. Основной риск – пробой изоляции и выход из строя электроники. Рекомендуется установка разрядников и УЗИП (устройства защиты от импульсных перенапряжений).
- Коммутационное перенапряжение. Формируется при включении и отключении мощных индуктивных нагрузок – насосов, холодильников, кондиционеров. Длительность – до нескольких миллисекунд, амплитуда – до 1,5 кВ. Эффективная защита – варисторы и фильтры, встроенные в стабилизаторы напряжения.
- Длительное повышенное напряжение. Причина – обрыв нуля в трёхфазной системе или неисправности трансформатора. Напряжение может подняться до 380 В на фазе, что опасно для любой бытовой техники. Единственный надёжный способ защиты – реле контроля напряжения с функцией отключения нагрузки.
- Резонансное перенапряжение. Возникает реже, как следствие совпадения параметров сети и оборудования (например, при неправильной компенсации реактивной мощности). Может привести к перегреву и пробою изоляции. Предотвращается точным расчетом параметров сети при проектировании и установкой корректных фильтров.
Каждый из этих типов требует своей схемы защиты. Игнорирование особенностей перенапряжений приводит к сокращению срока службы техники, перегреву проводки и пожарам. Защита должна быть комплексной: от вводного автомата до розеток.
Причины перенапряжений из-за неисправностей электрооборудования
Неисправные стабилизаторы напряжения также способны спровоцировать перенапряжение. При выходе из строя силовых ключей или контроллеров возможна подача на нагрузку полного сетевого напряжения без корректировки, что приводит к повреждению подключённых устройств.
Старые или неисправные автоматы защиты и УЗО нередко не отключают питание при коротком замыкании или перегрузке. Это способствует резким скачкам напряжения при повторных включениях, особенно в цепях с индуктивной нагрузкой.
Контактные проблемы в соединениях – ослабленные клеммы, окисленные разъёмы, пробои изоляции – вызывают локальные дуговые разряды. Они генерируют высокочастотные импульсы, которые распространяются по сети и могут вызвать повреждение электроники.
В устройствах с двигателями, например в насосах и компрессорах, при заклинивании ротора или межвитковом замыкании обмотки часто возникает реактивная нагрузка, приводящая к росту напряжения в питающей цепи.
Для минимизации рисков следует регулярно проводить диагностику состояния оборудования, использовать качественные защитные устройства с автоматической самодиагностикой и обеспечивать корректный монтаж всех соединений.
Как скачки напряжения связаны с погодными условиями
Погодные явления напрямую влияют на стабильность электроснабжения. Нестабильности в сети, вызванные метеофакторами, могут привести к критическим скачкам напряжения, повреждению бытовой и промышленной техники, а также возгораниям.
- Грозы: Молнии способны индуцировать импульсы до 100 000 ампер. При прямом или близком ударе ток поступает в линии электропередачи, вызывая мгновенное повышение напряжения в десятки раз. Особенно уязвимы загородные сети и объекты без молниеотвода.
- Сильный ветер: Обрыв или замыкание проводов на ЛЭП из-за падения деревьев приводит к резкому изменению нагрузки и нестабильности в сети. Результат – кратковременные, но мощные всплески напряжения.
- Жара: Повышенные температуры вызывают перегрев трансформаторов и кабелей. Снижение проводимости меди при высоких температурах увеличивает внутреннее сопротивление и снижает контроль над напряжением, особенно в старых сетях.
- Метель и гололёд: Образование наледи утяжеляет провода, вызывая их провисание и последующее касание между фазами. Это провоцирует короткие замыкания и колебания напряжения в диапазоне 20–40% от нормы.
- Ливни и наводнения: Попадание влаги в распределительные щиты и трансформаторные подстанции вызывает пробои изоляции. Это приводит к внезапным отключениям и неустойчивым значениям напряжения на выходе.
Для минимизации влияния погодных условий на электросеть рекомендуется:
- Устанавливать устройства защиты от импульсных перенапряжений (УЗИП) в распределительных щитах.
- Использовать стабилизаторы напряжения с функцией защиты от высокочастотных импульсов.
- Регулярно проводить техническое обслуживание трансформаторных подстанций, особенно в период сезонных изменений климата.
- Организовать систему заземления и молниезащиты на всех критичных участках электроснабжения.
Роль электросетевых компаний в появлении перенапряжений
Электросетевые компании отвечают за техническое состояние линий электропередачи, трансформаторных подстанций и коммутационного оборудования. Ненадлежащее обслуживание этих объектов становится одной из ключевых причин перенапряжений. Например, изношенные изоляторы и окисленные контакты могут вызывать скачки напряжения до 400–450 В вместо номинальных 220 В.
Отсутствие релейной защиты или её неправильная настройка в распределительных щитах приводит к тому, что перенапряжение не локализуется, а передаётся потребителям. Особенно часто это происходит в условиях повреждений нулевого провода в трёхфазных сетях. Без должного мониторинга со стороны сетевой организации, такие ситуации приводят к выгоранию техники у абонентов.
Регулярная проверка коэффициента трансформации, сопротивления изоляции и качества заземления – обязательная процедура, которую должны обеспечивать электросетевые службы. Её игнорирование повышает вероятность резких колебаний напряжения, особенно в пиковые часы нагрузки.
Введение автоматизированных систем управления (АСУЭ) с функцией диагностики перенапряжений существенно снижает риски, но на практике далеко не все компании внедрили такие технологии. Это указывает на недоработки в стратегическом планировании и модернизации инфраструктуры.
Для снижения случаев перенапряжений необходимо обязать электросетевые компании проводить независимый технический аудит каждые 12 месяцев, внедрять интеллектуальные системы защиты и публиковать отчёты об аварийных отключениях с указанием причин и принятых мер.
Чем грозит перенапряжение для бытовой техники
Перенапряжение вызывает чрезмерный ток, что приводит к перегреву электронных компонентов и снижению срока службы техники. Например, микросхемы в платах телевизоров и компьютеров выходят из строя уже при превышении номинального напряжения на 10-15% более 1-2 часов.
Электродвигатели в стиральных машинах и холодильниках при перенапряжении быстро нагреваются, что вызывает износ изоляции обмоток и повышает риск короткого замыкания. Часто повреждается компрессор холодильника из-за чрезмерной нагрузки на электромотор.
Блоки питания в зарядных устройствах и ноутбуках рассчитаны на узкий диапазон напряжений (обычно 220 В ±10%). Превышение этого диапазона провоцирует выход из строя конденсаторов и стабилизаторов, что ведёт к полному отказу устройства.
При регулярных перенапряжениях возрастает вероятность возгорания из-за повреждения проводки и внутренних элементов техники. Согласно исследованиям, более 40% пожаров в домашних условиях связаны с электроприборами, вышедшими из строя после скачков напряжения.
Рекомендуется установка стабилизаторов напряжения или ИБП с функцией защиты для техники стоимостью свыше 10 000 рублей, а также регулярная проверка состояния электропроводки. Это снижает риск поломок и обеспечивает сохранность оборудования.
Какие приборы помогают защитить дом от перенапряжения
Сетевые фильтры с варисторами или газовыми разрядниками обеспечивают защиту бытовой техники от кратковременных выбросов напряжения, возникающих при грозах или переключениях в энергосистеме. Они эффективно гасят импульсные скачки до нескольких киловольт, ограничивая напряжение на уровне безопасном для приборов.
Стабилизаторы напряжения поддерживают напряжение в допустимых пределах путем автоматического регулирования. Электромеханические или электронные модели способны компенсировать колебания в диапазоне ±15-20%, что защищает не только бытовые устройства, но и более чувствительные системы, например, котлы отопления и компьютерное оборудование.
Ограничители перенапряжения (ОПН) устанавливаются на входе в распределительный щит и рассчитаны на пропуск большого тока при перенапряжении, направляя его в землю. Они защищают от серьезных выбросов, вызванных грозовыми разрядами или аварийными переключениями в сети, снижая напряжение до безопасного уровня за доли секунды.
Для комплексной защиты рекомендуется сочетать несколько типов приборов: ОПН на входе дома, стабилизатор для основных электроприборов и сетевые фильтры для техники с чувствительной электроникой. Выбор устройств должен учитывать максимальное напряжение в сети, мощность нагрузки и особенности электропроводки.
Вопрос-ответ:
Что такое перенапряжение в электросети и почему оно возникает?
Перенапряжение — это резкий скачок напряжения в электрической сети, который превышает нормальные рабочие показатели. Оно может появляться из-за различных причин, например, из-за молниевых разрядов, переключений на подстанциях или внезапных изменений в нагрузке. Такие скачки способны повредить электрооборудование и снизить его срок службы.
Какие последствия перенапряжения могут быть для бытовых электроприборов?
При перенапряжении в домашних сетях бытовая техника часто испытывает перегрузку, что приводит к выходу из строя электронных компонентов, коротким замыканиям или перегоранию предохранителей. В результате устройства могут работать некорректно или полностью перестать функционировать. Особенно уязвимы к этому компьютеры, телевизоры и холодильники.
Какие основные причины возникновения перенапряжений в городской электросети?
В городских сетях перенапряжения часто возникают из-за переключений в распределительных устройствах, коротких замыканий, а также молний. Кроме того, внезапные изменения нагрузки — например, резкое включение или отключение мощных потребителей — тоже вызывают колебания напряжения. Старое или изношенное оборудование нередко усугубляет проблему.
Как можно защитить электроприборы от повреждений, вызванных перенапряжением?
Для защиты устройств применяются специальные устройства — ограничители перенапряжения, стабилизаторы напряжения и сетевые фильтры. Они помогают снизить влияние резких скачков и выравнивают напряжение. Кроме того, важно своевременно проводить диагностику и обслуживание электросети, чтобы уменьшить риск возникновения перенапряжений.
Почему молнии приводят к сильным перенапряжениям и как это влияет на электросети?
Молния — это мощный электрический разряд, который создаёт огромный ток и высокое напряжение. При попадании в линии электропередач или близко к ним, она вызывает мгновенный скачок напряжения, способный разрушить изоляцию проводов и вывести из строя оборудование. Для уменьшения таких воздействий используют системы молниезащиты и заземления.
Какие факторы вызывают перенапряжение в электросети и как они влияют на работу оборудования?
Перенапряжение в электросети возникает из-за различных причин, таких как молнии, резкие переключения нагрузок, неправильная работа электроустановок или сбои в распределительной системе. Эти факторы вызывают кратковременное повышение напряжения выше допустимого уровня, что может привести к повреждению бытовой техники, снижению срока службы электроприборов и даже к выходу из строя защитных устройств. В некоторых случаях перенапряжение вызывает сбои в работе сложных промышленных систем, что приводит к экономическим потерям и необходимости дорогостоящего ремонта.
Какие меры можно принять для защиты дома от перенапряжений в электросети?
Для защиты жилища от перенапряжений рекомендуется установить специальные устройства, такие как ограничители перенапряжения и стабилизаторы напряжения. Также важно правильно заземлить электроустановку, что помогает снизить риск повреждений от скачков напряжения. При возможности стоит использовать бесперебойные источники питания и следить за состоянием электропроводки. Регулярное техническое обслуживание оборудования помогает своевременно выявлять проблемы, которые могут стать причиной перенапряжений.
