Беспроводная зарядка основана на принципе индукционной передачи энергии. Для сборки работающего устройства потребуется передающая катушка, приёмная катушка, генератор высокой частоты и стабилизатор напряжения. Основная задача – настроить оба контура на резонансную частоту, обычно в диапазоне 100–200 кГц.
Передатчик можно собрать на микросхеме XL6009 или на специализированных контроллерах, таких как TP4056 в паре с катушкой диаметром около 40 мм. В качестве приёмника подходит стандартный модуль Qi, например RX-10. Рабочее расстояние между катушками не должно превышать 5 мм – это существенно влияет на эффективность зарядки.
Подключение питания – отдельный этап. Источник должен выдавать не менее 5 В и 2 А. Рекомендуется использовать литий-ионный аккумулятор с защитой или внешний блок питания. Нестабильное напряжение приводит к перегреву катушки и снижению КПД.
После сборки важно протестировать выходное напряжение на приёмной стороне. Оно должно быть около 5 В при токе не менее 500 мА. Если напряжение ниже – требуется перенастройка резонансной частоты либо уменьшение расстояния между катушками.
Выбор подходящей схемы беспроводной передачи энергии
Для сборки эффективной беспроводной зарядки важно правильно выбрать схему передачи энергии. Основных вариантов два: индуктивная и резонансная индуктивная передача. Каждая подходит под конкретные задачи и имеет особенности в реализации.
- Индуктивная передача – классическое решение, основанное на трансформаторе с воздушным зазором. Применяется в большинстве коммерческих зарядок. Работает на частоте 100–300 кГц. Расстояние между катушками – не более 5 мм. Требует строгой соосности между передающей и принимающей катушками. Преимущества: простота реализации, высокая эффективность (до 80%) при малом расстоянии.
- Резонансная индуктивная передача – более гибкий вариант, работающий на частотах от 6,78 МГц (часто используется стандарт Qi) до десятков мегагерц. За счёт согласования резонансных частот достигается стабильная передача на расстоянии до 20 мм и выше. Минус – сложность настройки, требуются высокоточные конденсаторы и катушки с заданными параметрами добротности.
Рекомендации по выбору:
- Если требуется простая зарядка с размещением телефона строго по центру – выбирается индуктивная схема.
- Если важна возможность небольшого смещения устройства или зарядка через чехол – лучше использовать резонансную.
- Для экспериментов с Arduino или ESP32 проще начать с индуктивной схемы на базе модуля типа XKT-412 или аналогичного.
- При сборке с нуля стоит использовать частоту не выше 200 кГц для упрощения генератора и минимизации потерь в элементах.
Важно подбирать диаметр катушек в пределах 30–50 мм и использовать провод сечением не менее 0,5 мм². Количество витков рассчитывается исходя из желаемой индуктивности – обычно от 10 до 20 витков.
Какие компоненты потребуются для сборки
Для передачи энергии по индукции потребуется передающая и приёмная катушка. Оптимальный вариант – медный провод диаметром 0,5–0,8 мм, намотанный в виде плоской спирали диаметром около 4–5 см. Количество витков – от 10 до 15, в зависимости от требуемой мощности.
Источник питания – модуль стабилизированного напряжения на 5 В с выходным током не менее 1,5 А. Рекомендуется использовать модуль на основе AMS1117 или готовый блок с USB-выходом. Недостаточная мощность источника приведёт к перегреву схемы или слабой зарядке.
Передающая часть формируется на базе генератора, чаще всего используют модуль на чипе 4093 или специализированные драйверы типа XL6009 или MT3608. Альтернатива – готовый передатчик стандарта Qi.
Приёмная часть включает катушку и выпрямитель. Выпрямление сигнала осуществляется с помощью диодного моста на Шоттки-диодах (например, SS14) и сглаживающего конденсатора на 1000 мкФ, 10 В. Для стабилизации напряжения на выходе – линейный стабилизатор на 5 В, например, 7805 или малошумящий LDO-регулятор.
Для подключения к телефону потребуется microUSB или USB-C модуль. Контактные площадки должны быть выведены на плату так, чтобы не мешать подключению кабеля. Обратите внимание на полярность при пайке – ошибка может вывести устройство из строя.
Дополнительно потребуется паяльник, припой, флюс, термоусадочная трубка, мультиметр для контроля цепей и изоляционные материалы. При необходимости – корпус для защиты от механических повреждений.
Сборка передающей катушки и подключение к источнику питания
Для сборки передающей катушки потребуется медный эмалированный провод диаметром 0,4–0,6 мм и каркас диаметром 5–7 см, например, пластиковое кольцо или шайба из диэлектрика. Оптимальное количество витков – 15–20, намотанных равномерно, без перекрёстов. Витки фиксируются термоклеем или лаком, чтобы исключить сдвиги во время работы.
Катушка подключается к генератору, собранному на основе микросхемы NE555 или модуля беспроводной передачи, например, XKT-412. Выход генератора соединяется с одним концом катушки, второй конец – с общей землёй. При использовании NE555 частота задаётся RC-цепью, рекомендованное значение – 100–150 кГц.
- Источник питания – стабилизированный блок на 5–12 В с током не менее 1 А.
- Для NE555 желательно использовать электролитический конденсатор на входе (1000 мкФ, 16 В) и керамический на выходе (0,1 мкФ).
- Обязательно контролировать нагрев катушки и микросхемы при первом запуске – перегрев указывает на несогласованную нагрузку.
- Катушку размещать горизонтально, в центре конструкции, обеспечив зазор не менее 2 мм между витками и платой генератора.
Для повышения КПД можно добавить согласующий конденсатор между концами катушки. Емкость подбирается экспериментально – от 100 нФ до 330 нФ, в зависимости от частоты генератора. Конденсатор должен быть рассчитан на напряжение не ниже 50 В.

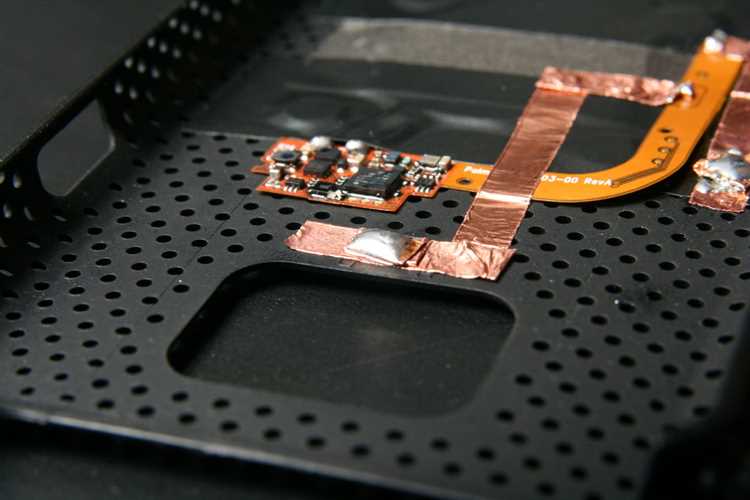

Создание приемной катушки для телефона
Для приёма энергии от беспроводной зарядки используется катушка из медного провода диаметром 0,3–0,5 мм. Оптимальное количество витков – 15–20, диаметр намотки – около 40 мм. Наматывать следует ровно, виток к витку, без перекосов, используя шаблон из немагнитного материала, например, пластика.
К выходу выпрямителя подключается понижающий преобразователь напряжения (DC-DC step-down), например, на чипе AMS1117-5.0, если необходим фиксированный выход 5 В. Убедитесь, что максимальный входной ток преобразователя не ниже 500 мА.
Готовую катушку размещают как можно ближе к задней панели телефона. Между катушкой и корпусом желательно использовать изоляционную прокладку толщиной 0,5 мм. Для повышения эффективности применяют ферритовую пластину толщиной 1–2 мм, размещённую за катушкой – она уменьшает потери и увеличивает индуктивность.
Перед окончательной сборкой проверяют напряжение на выходе при поднесении к передающей катушке. Оно должно быть в пределах 5 В при расстоянии до 5 мм. Если напряжение нестабильное или отсутствует – проверяют пайку, целостность диодов и настройку преобразователя.
Подключение выпрямителя и стабилизатора напряжения
После установки индукционной катушки и согласующего контура необходимо преобразовать переменное напряжение в постоянное. Для этого используется выпрямитель на диодах типа 1N5819 или шоттки-диодах с низким прямым падением напряжения. Подключение производится напрямую к выходу катушки: аноды диодов – к концам катушки, катоды – к общей точке, откуда снимается положительный полюс. Отрицательный полюс берётся с центральной точки катушки, либо общей «земли» схемы.
После выпрямления напряжение нестабильно, что критично для зарядки телефона. На этом этапе подключается понижающий стабилизатор, например, на микросхеме AMS1117-5.0 или модуле на LM2596. Вход стабилизатора соединяется с выходом выпрямителя, выход – с USB-разъёмом для подачи напряжения на смартфон. Конденсаторы на входе и выходе стабилизатора обязательны: по 10 мкФ – для AMS1117, или 330 мкФ на LM2596.
Для обеспечения стабильной зарядки выходное напряжение должно быть 5 В при токе не менее 1 А. До подачи питания обязательно проверяется полярность и уровень выходного напряжения. Нарушение параметров приведёт к повреждению устройства или нестабильной работе зарядки.
Тестирование заряда с помощью мультиметра и телефона
Для проверки работы беспроводной зарядки сначала измерьте выходное напряжение на контактах катушки передачи. Подключите мультиметр в режиме постоянного напряжения (DC), установив диапазон 5–12 В в зависимости от спецификации модуля. На большинстве стандартных Qi-зарядок оптимальное значение – около 5 В. Если напряжение значительно ниже, возможны неисправности в цепи или слабый контакт.
После проверки напряжения подключите телефон с поддержкой беспроводной зарядки и убедитесь, что на экране устройства отображается индикатор зарядки. При этом измерьте ток на входе зарядного приёмника, если есть доступ к соответствующим точкам платы. Ток должен быть не менее 0,5 А при 5 В для стандартных моделей. Если ток отсутствует или слишком низкий, стоит проверить выравнивание катушек и качество контактов.
Для оценки эффективности используйте функцию отображения скорости зарядки на телефоне. Например, современные модели показывают текущую мощность в ваттах. Значение от 4 до 7 Вт считается нормальным для стандартных беспроводных зарядок без быстрой зарядки. Значительно ниже – указывает на потери в цепи или неправильное расположение телефона.
Дополнительно рекомендуется провести замер температуры индукционной катушки и телефона во время работы. Температура выше 40 °C сигнализирует о возможных проблемах с теплоотводом или чрезмерных токах, что сокращает срок службы компонентов и снижает безопасность.

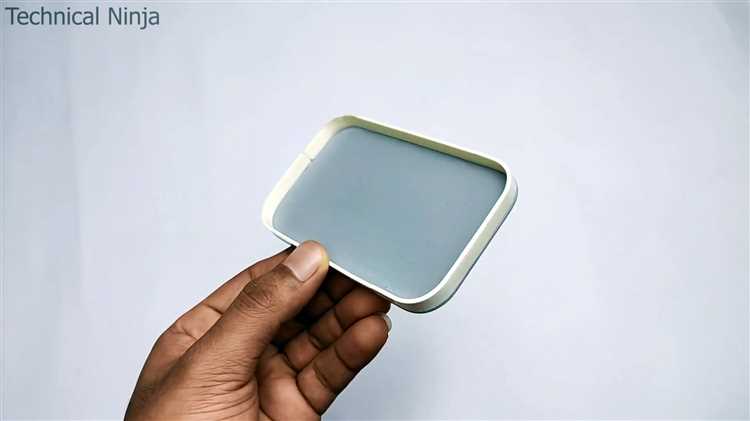

Интеграция зарядного модуля в корпус или подставку
Для надежной фиксации зарядного модуля в корпусе подставки оптимально использовать посадочное место с вырезом, точно повторяющим форму платы. Глубина выреза должна быть на 1–2 мм меньше толщины модуля для плотного прилегания и предотвращения люфта.
Материал корпуса выбирайте с низкой электромагнитной проницаемостью, например, пластик ABS или дерево толщиной не менее 3 мм. Это минимизирует потери индуктивности и сохраняет эффективность передачи энергии.
Расположение катушки должно быть выверено по центру платформы с допуском ±1 мм, чтобы обеспечить максимальное совпадение с приемным элементом телефона. При этом избегайте металлических элементов вблизи катушки, так как они вызывают индуктивные потери и перегрев.
Для охлаждения модуля предусмотреть вентиляционные отверстия в основании или использовать теплоотводящий термопроклад между модулем и корпусом. Температура рабочей зоны не должна превышать 45°C, чтобы продлить срок службы элементов.
Подключение питания лучше выполнять через разъем USB-C с пайкой на короткие провода, минимизируя сопротивление. Провода закрепить внутри корпуса пластиковыми клипсами для исключения натяжения и повреждений при эксплуатации.
При окончательной сборке применяйте термоклей или двухсторонний скотч с высокой адгезией для фиксации модуля, избегая использования металлических крепежных элементов, которые влияют на индуктивность.
Вопрос-ответ:
Какие основные детали нужны для сборки беспроводной зарядки для телефона?
Для сборки беспроводной зарядки потребуется модуль индукционной катушки, контроллер заряда, источник питания (обычно адаптер на 5-9 В), а также корпус для размещения всех компонентов. Катушка создаёт магнитное поле, контроллер управляет передачей энергии, а питание обеспечивает стабильную работу всей системы.
Как правильно подключить катушку к контроллеру, чтобы зарядка работала без сбоев?
Подключение катушки требует аккуратности: выводы катушки подсоединяют к входам контроллера согласно маркировке. Важно следить за полярностью и отсутствием коротких замыканий. При неправильном подключении устройство может не работать или перегреваться. После соединения стоит проверить цепь мультиметром, чтобы убедиться в правильности контактов.
Можно ли сделать беспроводную зарядку самостоятельно, если нет опыта в электронике?
Да, возможно, но стоит понимать, что понадобится базовое понимание схем и навыки работы с паяльником. Лучше начать с готовых наборов для сборки, где все детали уже подобраны, а инструкция проста для выполнения. Это снизит риск ошибок и ускорит процесс. Если же опыта совсем нет, лучше обратиться к готовым решениям или попросить помощи у знакомых, которые разбираются в электронике.
Как проверить, что собранная беспроводная зарядка работает корректно?
Для проверки зарядки нужно подключить питание к устройству и разместить телефон с поддержкой беспроводной зарядки на поверхности катушки. Если индикатор на контроллере загорится или телефон начнёт показывать зарядку, значит всё собрано правильно. При отсутствии реакции стоит проверить подключение, исправность компонентов и наличие напряжения на выходе контроллера.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации такой зарядки?
В процессе сборки важно отключать питание, избегать коротких замыканий и использовать изолирующие материалы для предотвращения контакта проводников. При эксплуатации не следует использовать повреждённые кабели или корпуса, а также не размещать устройство рядом с металлическими предметами, которые могут вызвать нагрев или помехи. Соблюдение этих правил поможет избежать повреждений и обеспечит длительную работу зарядки.
Какие основные компоненты нужны для сборки беспроводной зарядки для телефона?
Для создания беспроводной зарядки потребуется несколько ключевых элементов. В первую очередь — катушка индуктивности, которая передаёт энергию на устройство. Также необходим модуль приёма и преобразователь напряжения, чтобы телефон мог правильно принимать заряд. Важен контроллер управления зарядкой, который регулирует процесс и защищает устройство от перегрузок. Кроме того, потребуется корпус для удобства использования и подключения к источнику питания, обычно через USB.
Можно ли сделать беспроводную зарядку самостоятельно без специального оборудования и знаний в электронике?
Собрать беспроводную зарядку дома реально, но потребуется базовое понимание работы электрических цепей и навыки пайки. Без специального оборудования, например, осциллографа или мультиметра, будет сложно правильно настроить устройство и проверить его работоспособность. Некоторые умельцы используют готовые наборы для сборки или модули, что значительно облегчает задачу. Если же опыта совсем нет, лучше ознакомиться с подробными инструкциями и видеоуроками, чтобы избежать ошибок и повреждений компонентов.
