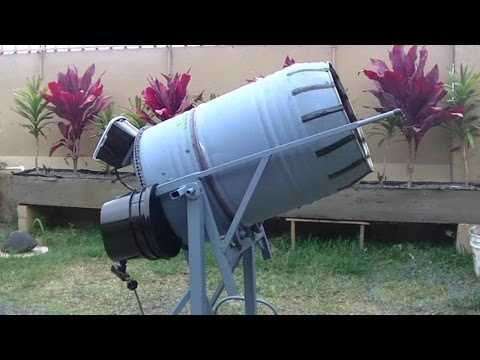

Изготовление собственной бетономешалки – способ получить надежное оборудование с минимальными затратами. Основу конструкции составляет металлическая бочка объемом 200 литров. Это оптимальный вариант: достаточный объем для замеса до 100 литров раствора за цикл и прочный корпус, выдерживающий вращение и ударные нагрузки.
Для вращения используется электродвигатель мощностью от 0,5 до 1,5 кВт. Наиболее эффективны двигатели с редуктором от стиральных машин старого образца или моторы от зернодробилок. Они обеспечивают стабильную работу при 20–40 оборотах в минуту, что соответствует оптимальной скорости перемешивания бетонной смеси.
Каркас сварной, из профильной трубы 40×40 мм или уголка 50×50 мм. Угол наклона бочки фиксируется шарнирным механизмом или винтовой регулировкой, чтобы удобно загружать компоненты и выливать готовый раствор. В качестве опоры используется рама с колесами для перемещения по участку.
Передача вращения – ременная или цепная, в зависимости от характеристик мотора. Шкивы подбираются так, чтобы нагрузка на двигатель оставалась в пределах допустимого тока. Важный элемент – вентиляция и защита двигателя от пыли и влаги, особенно при работе на открытом воздухе.
Сборка требует точности: неправильное выравнивание осей приводит к вибрации и быстрому износу подшипников. Для обеспечения герметичности рекомендуется приварить крышку с люком или использовать стяжные хомуты с резиновыми прокладками. Дополнительно можно установить ограничитель загрузки и аварийный выключатель.

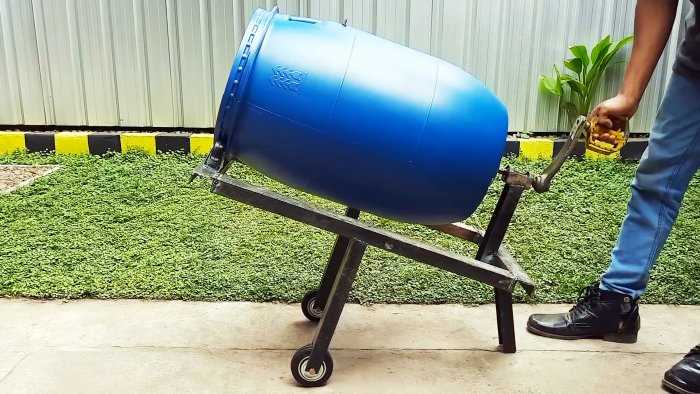

Выбор подходящей бочки: объём, материал, состояние
Ключевой элемент самодельной бетономешалки – правильно подобранная бочка. Ошибки на этом этапе приводят к неэффективной работе или быстрому износу конструкции.
- Объём: Оптимальный объём – от 100 до 200 литров. Бочки меньшего размера не обеспечивают нужную производительность, а большие создают избыточную нагрузку на мотор и раму. Для бытового использования подойдёт бочка на 120–150 литров.
- Материал: Только сталь толщиной не менее 1,5 мм. Пластик и алюминий не выдерживают механических нагрузок и абразивного действия щебня и цемента. Цинкованная сталь допустима, но швы должны быть проварены, а не проклёпаны.

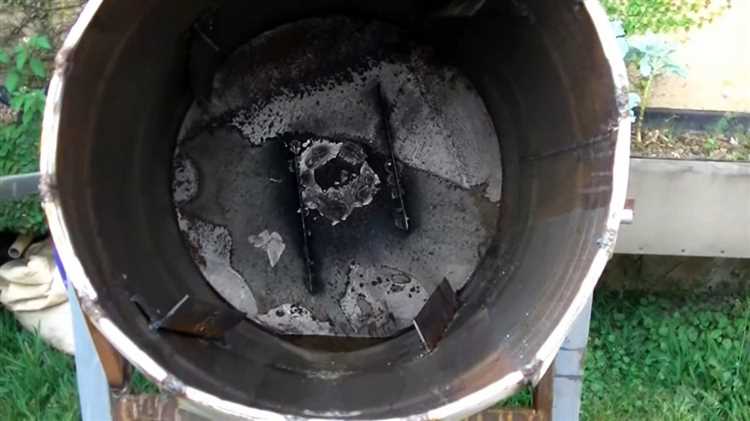

- Форма: Предпочтительна цилиндрическая с плоским дном или слегка конусообразная. Исключаются бочки с острыми внутренними ребрами – они препятствуют равномерному перемешиванию.
- Состояние: Без вмятин, сквозной коррозии, следов химических веществ. Внутренние поверхности не должны иметь масляных загрязнений – от них трудно избавиться, и они снижают адгезию цемента. Проверить герметичность швов: при наполнении водой бочка не должна протекать.
Перед установкой обязательно зачистить внутреннюю поверхность от ржавчины, обезжирить и покрыть антикоррозийным составом. Если бочка была в пищевом или химическом использовании, удалить все остатки содержимого.
Как подобрать мотор и рассчитать его мощность для бетономешалки
Оптимальная мощность мотора для самодельной бетономешалки зависит от объёма бочки, массы загружаемой смеси и конструкции редуктора. Для бочки объёмом 100–150 литров, заполненной на 70%, масса смеси составляет около 100 кг. Чтобы перемешивать такую массу с достаточным крутящим моментом, двигатель должен обеспечивать не менее 40 Н·м на валу мешалки.
Рекомендуется использовать мотор с оборотами 1350–1500 об/мин в паре с редуктором, понижающим скорость вращения до 25–40 об/мин. Это даст нужную силу вращения без перегрузки. Для передачи момента можно применять червячный редуктор или ременную передачу с передаточным числом 1:40–1:60.
Расчёт мощности осуществляется по формуле: P = (M × ω) / 9550, где P – мощность (кВт), M – крутящий момент (Н·м), ω – угловая скорость (рад/с). Для 40 Н·м и 3 рад/с (примерно 30 об/мин) потребуется мотор мощностью около 0,013 кВт. Однако с учётом потерь в редукторе и пусковых нагрузок целесообразно использовать мотор мощностью от 0,55 до 1,1 кВт.
Для питания подойдёт асинхронный электродвигатель на 220 В, например, типа АИР 71А2УЗ мощностью 0,75 кВт. При использовании автомобильного стеклоочистительного или печного двигателя необходимо учитывать их ограниченный ресурс и низкий крутящий момент. Подходят также мотор-редукторы от старых стиральных машин, при условии замены конденсатора на подходящий по ёмкости и установке надёжной системы охлаждения.
При выборе двигателя важно обеспечить защиту от пыли и влаги, так как условия работы бетономешалки агрессивны. Пренебрежение этими требованиями приводит к перегреву и быстрому выходу мотора из строя.

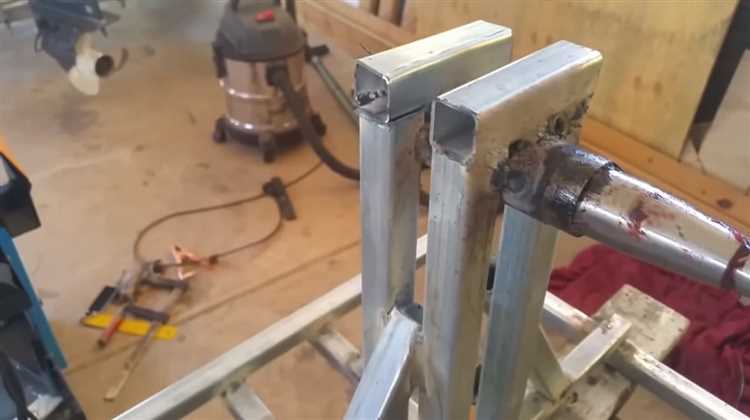

Изготовление рамы для крепления бочки и мотора
Рама должна обеспечивать устойчивость конструкции, выдерживать вес бочки с раствором и вибрации от мотора. Оптимальный материал – профильная труба сечением 40×40 мм или 50×25 мм толщиной стенки не менее 2 мм.
Каркас собирается в форме прямоугольника размером 800×500 мм. Две поперечины устанавливаются на расстоянии 250 мм от краёв для дополнительной жёсткости. Все соединения провариваются по периметру. Болтовое крепление использовать нельзя – оно ослабевает от вибрации.
Бочку закрепляют на поворотной оси из стальной шпильки диаметром 20 мм, проходящей через центр торцов. Концы шпильки устанавливаются в подшипниках, закреплённых на вертикальных стойках рамы. Высота стоек – 400 мм от основания.
Мотор крепится на отдельной площадке, приваренной к нижней части рамы сбоку. Площадка изготавливается из листовой стали толщиной 4–5 мм размером 200×250 мм. Для натяжения ремня крепление мотора должно быть продольным, с прорезями под болты.
Расстояние от центра бочки до оси мотора подбирается в зависимости от длины и типа ремня. Обычный клиновой ремень требует межосевого расстояния 300–400 мм при шкивах диаметром 100 и 200 мм.
Для устойчивости конструкцию усиливают диагональными распорками между вертикальными стойками и основанием. Если бетономешалка будет использоваться на открытом грунте, привариваются площадки под анкеры или устанавливаются колёса с фиксаторами.

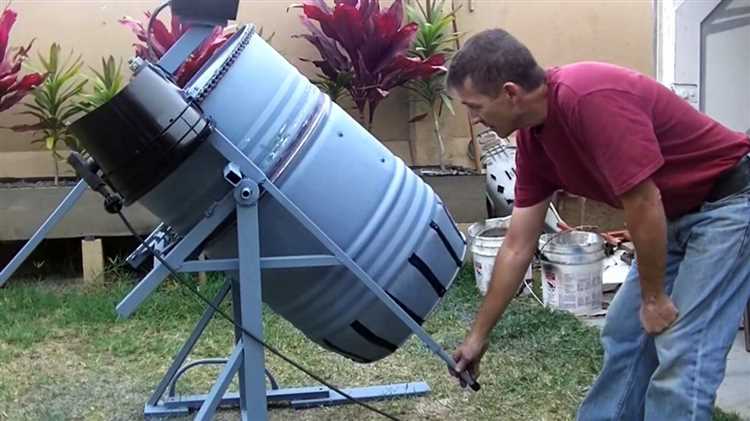

Монтаж оси и подшипников для вращения бочки
Для стабильного вращения бочки необходима правильно установленная ось с опорой на подшипники. В качестве оси оптимально использовать стальной кругляк диаметром 25–30 мм. Длина оси должна превышать диаметр бочки минимум на 200 мм, чтобы обеспечить место для крепления подшипников и шкива.
Ось проходит через центр донной части бочки. Для этого в нижнем и верхнем днище сверлятся отверстия строго по оси симметрии. Перед сверлением рекомендуется разметка с использованием лазерного уровня или штангенциркуля, чтобы исключить перекос.
Для опоры оси используются корпусные подшипники типа UCP или UCFL. Они обеспечивают легкий монтаж и надёжную фиксацию. Подшипники монтируются на прочную раму из уголка 50×50 мм или швеллера, приваренного к основанию конструкции. Расстояние между подшипниками должно быть не менее ширины бочки плюс 100 мм – это обеспечит устойчивость и исключит люфт.
Перед установкой ось тщательно очищается и обрабатывается смазкой. Подшипники надеваются с натягом, крепятся фиксирующими винтами. После этого проверяется легкость вращения вручную – не должно быть закусываний или биения. При необходимости производится выравнивание и регулировка посадочных мест подшипников.

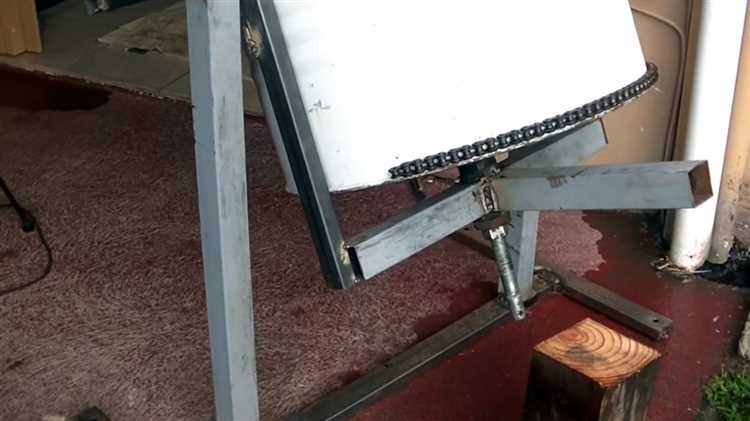

Для передачи вращения от двигателя на ось желательно использовать шкив или звездочку, закреплённую на выступающем конце оси. Место крепления шкива фиксируется стопорным кольцом или штифтом, чтобы исключить смещение при нагрузке.
Установка редуктора или ременной передачи
Для передачи крутящего момента от электродвигателя на ось бочки применяют два проверенных варианта: редуктор или ременная передача. Выбор зависит от характеристик мотора, требуемой скорости вращения и наличия комплектующих.
- Редуктор: используется для прямой передачи с понижением оборотов. Идеален при мощности двигателя от 0.5 до 1.5 кВт и частоте вращения 1400 об/мин. Подходит цилиндрический редуктор с передаточным числом 1:20–1:40. Такой редуктор снижает обороты до 35–70 об/мин, что оптимально для перемешивания бетона.
- Монтаж: редуктор крепится к жесткому основанию через фланец или кронштейны. Выходной вал соединяется с осью бочки через муфту с компенсацией осевого смещения.
- Проверка соосности: отклонение не должно превышать 0.2 мм по окружности, иначе износ подшипников резко возрастает.
- Ременная передача: используется при отсутствии редуктора или для упрощения конструкции. Оптимальны клиновые ремни типа A или B, шкивы диаметром 80–200 мм. Передаточное число подбирается так, чтобы скорость вращения бочки не превышала 60 об/мин.
- Натяжка: ремень должен прогибаться на 10–15 мм при нажатии усилием 3 кг. Недостаточная натяжка вызывает проскальзывание, избыточная – износ подшипников.
- Регулировка: двигатель крепится на подвижной площадке с пазами, что позволяет точно выставить натяжение и обеспечить параллельность шкивов.
Для защиты ремня от бетонной пыли необходим кожух. Применение натяжного ролика продлевает срок службы передачи при нерегулярной эксплуатации.
Способы крепления мотора к конструкции
Оптимальный способ крепления мотора к бетономешалке – на жесткой раме из профильной трубы 20×40 мм или 25×25 мм, сваренной по форме основания барабана. Мотор фиксируют с помощью металлической монтажной пластины толщиной не менее 5 мм, приваренной к раме или болтовыми соединениями через отверстия.
Для снижения вибраций между мотором и крепежной пластиной рекомендуется использовать резиновые прокладки толщиной 5–10 мм, выдерживающие нагрузку и не деформирующиеся при работе. Резиновые элементы крепятся на саморезы или болты с гроверами.
При выборе крепления мотора на опорной плите следует предусмотреть возможность регулировки натяжения ремня передачи. Для этого одну сторону пластины делают подвижной, используя продолговатые отверстия для болтов. Регулировка позволяет компенсировать износ ремня и предотвращает проскальзывание.
Если мотор с редуктором, предпочтительно крепить редуктор непосредственно к раме, а мотор – к редуктору, исключая лишние звенья в конструкции. Это повышает жесткость и снижает риск поломок.
Крепежные болты рекомендуется использовать с метрической резьбой М8 или М10, из стали класса прочности не ниже 8.8. Все соединения необходимо регулярно контролировать на предмет ослабления, особенно после первых часов эксплуатации.
Для упрощения обслуживания можно предусмотреть быстросъемные крепления – болты с гайками-барашками или фиксирующими шплинтами. Это позволит быстро снимать мотор без использования инструментов.
Подключение электропитания и меры безопасности
Для подключения мотора к электросети используйте кабель с сечением не менее 1,5 мм² при длине до 10 м. Источник питания должен обеспечивать напряжение 220 В с защитой по току на 10–16 А. Рекомендуется установка автоматического выключателя с характеристикой C, чтобы предотвратить перегрузки и короткие замыкания.
Перед подключением обязательно проверьте исправность изоляции проводов мультиметром. Все контакты соединяйте через клеммники с винтовым зажимом, чтобы обеспечить надежный контакт и исключить искрение. Мотор необходимо заземлить – подсоедините заземляющий провод к корпусу бетономешалки и к шине заземления в распределительном щите.
Используйте УЗО (устройство защитного отключения) с током утечки 30 мА для защиты от поражения электрическим током. Электропитание подключайте через розетку с заземляющим контактом. Влажность вокруг места установки не должна превышать 60%, избегайте прямого попадания воды на электропроводку.
Не допускайте работы мотора с поврежденными проводами или мокрыми руками. Перед началом работы отключайте питание и проверяйте надежность крепления всех элементов. При возникновении запаха гари или необычных шумов – немедленно отключайте питание и проводите диагностику.

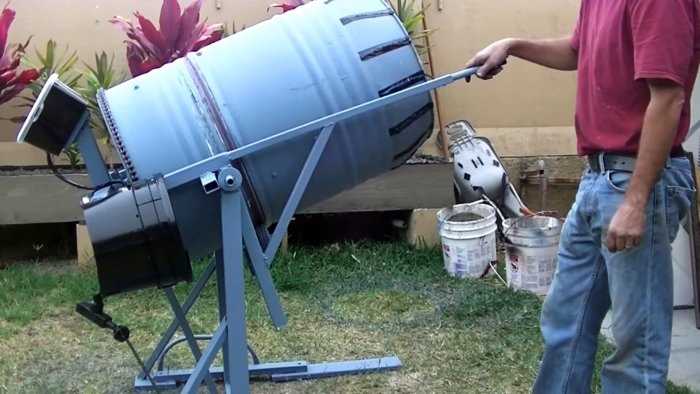

Проверка работы и устранение распространённых проблем
После сборки бетономешалки подключите мотор к источнику питания и включите устройство. В норме барабан должен вращаться равномерно со скоростью 20–30 оборотов в минуту. Если вращение прерывистое или барабан не крутится, проверьте надежность электроподключений и состояние щеток мотора.
При шуме металлического трения осмотрите подшипники и ось барабана. Износ подшипников вызывает повышенный люфт и скрежет. Замените изношенные подшипники или нанесите качественную смазку на рабочие поверхности. Наличие люфта более 3 мм указывает на необходимость ремонта креплений.
Если барабан вращается с усилием или мотор перегревается, проверьте балансировку бочки. Неравномерное распределение массы снижает эффективность и увеличивает нагрузку. Снимите барабан и проверьте крепление ребер перемешивания; ослабленные или деформированные ребра корректируются или заменяются.
В случае прекращения работы мотора через несколько минут измерьте ток нагрузки. Значение выше 2 А для двигателя 220 В говорит о повышенной нагрузке, связанной с чрезмерным трением или слишком густой смесью. Уменьшите количество загрузки или очистите барабан от застрявшего материала.
Проверьте состояние кнопки включения и выключения, а также наличие заземления. Отсутствие заземления повышает риск повреждения электродвигателя и представляет опасность для оператора.
Регулярно очищайте барабан от остатков застывшего раствора, используя металлический скребок и щетку. Застывший бетон ухудшает вращение и повышает нагрузку на мотор.
Вопрос-ответ:
Как правильно выбрать бочку для изготовления самодельной бетономешалки?
Для бетономешалки лучше всего подойдёт металлическая бочка с объёмом от 100 до 200 литров. Желательно, чтобы она была прочной, без значительных повреждений и ржавчины, так как это повысит долговечность устройства. Важно, чтобы бочка была герметичной и имела крышку или возможность её закрывать — это поможет удерживать смесь внутри при вращении. Также стоит обратить внимание на размеры, чтобы устройство помещалось в нужное рабочее пространство и было удобным для загрузки материалов.
Какие типы двигателей подходят для привода бетономешалки, сделанной из бочки?
Для привода самодельной бетономешалки обычно используют электродвигатели с мощностью от 300 до 700 Вт и напряжением 220 В. Такой двигатель способен обеспечить стабильное вращение с нужной скоростью. Также можно применить моторы от старых стиральных машин или другой бытовой техники. Главное, чтобы двигатель имел подходящий вал для крепления барабана и достаточно высокий крутящий момент для перемешивания тяжёлой смеси. При выборе мотора следует учитывать режим работы, так как смешивание бетона требует продолжительной работы без перегрева.
Как сделать надёжное крепление мотора к бочке, чтобы обеспечить безопасную работу бетономешалки?
Для крепления мотора обычно изготавливают металлическую раму или кронштейн, который жёстко фиксируется к корпусу бочки или её опорной конструкции. Очень важно обеспечить жёсткую фиксацию, чтобы избежать вибраций и смещений во время работы. Вал двигателя соединяют с валом барабана с помощью муфты или ремня, что позволяет передавать вращательное движение. Рама должна быть устойчивой и надёжно закреплённой на ровной поверхности, чтобы предотвратить опрокидывание. Кроме того, стоит предусмотреть защитный кожух для ремня или муфты, чтобы избежать травм во время эксплуатации.
Какие меры безопасности нужно соблюдать при работе с самодельной бетономешалкой из бочки?
При использовании такой бетономешалки нужно соблюдать несколько важных правил. Во-первых, всегда проверяйте надёжность креплений и исправность электрической части перед запуском. Во-вторых, нельзя оставлять работающую бетономешалку без присмотра, особенно если рядом находятся дети или животные. Обязательно используйте защитные перчатки и очки при загрузке и выгрузке смеси. Следите, чтобы одежда не попадала в движущиеся части устройства. При работе на улице избегайте контакта с водой и влажностью, чтобы не допустить короткого замыкания. Также рекомендуется устанавливать устройство на ровной и твёрдой поверхности для устойчивости.
