Где находятся подшипники в стиральной машине

Подшипники в стиральной машине размещаются внутри бака, в его задней части, и закреплены в корпусе крестовины барабана. Они служат опорой для вала барабана, обеспечивая его вращение с минимальным трением. Чаще всего в конструкции используются два подшипника – передний и задний, различающиеся по размеру: передний крупнее, задний – меньше.

Для доступа к подшипникам необходимо демонтировать заднюю стенку корпуса машины, снять шкив барабана и выкрутить центральный болт крепления вала. После этого можно извлечь крестовину вместе с валом, внутри которой и находятся подшипники, обычно запрессованные в посадочные места. Между ними также устанавливается сальник, защищающий от протечек воды внутрь узла.

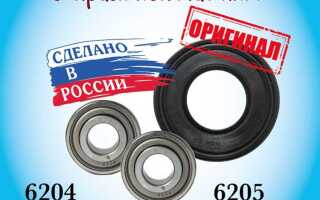

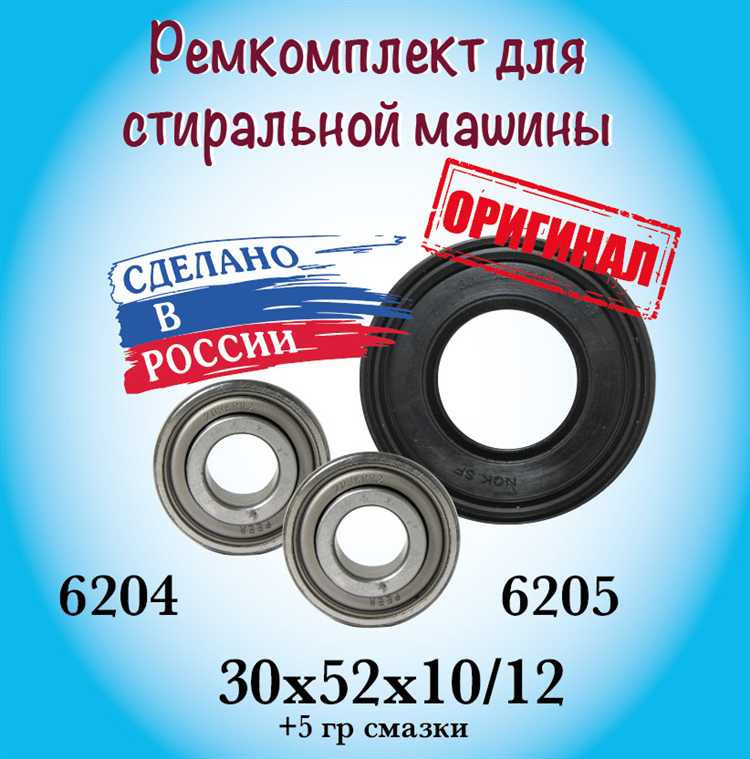

Наиболее распространённые размеры подшипников для стиральных машин: 6204, 6205, 6206 и 6305, в зависимости от модели устройства. Уточнение номеров подшипников производится по маркировке старых деталей или по технической документации. Неверно подобранный размер приведёт к некорректной работе узла и преждевременному износу.

Важно учитывать, что в некоторых моделях, например у Samsung и LG, корпус бака может быть неразборным. В таких случаях подшипники извлекаются только после распила пластикового корпуса, что требует аккуратности и точности при последующей герметизации. Производители часто не предусматривают замену подшипников как отдельную операцию, что усложняет ремонт.

Как определить, где находятся подшипники в барабане

Подшипники в стиральной машине расположены в задней части бака, по оси вращения барабана. Чтобы точно определить их местоположение, выполните последовательность действий:

1. Отключите питание и подачу воды. Снимите заднюю стенку корпуса машины – под ней скрывается шкив барабана.
2. Осмотрите центральную ось, на которой закреплён шкив. Подшипники установлены внутри посадочного отверстия, через которое проходит вал барабана.
3. Проверьте зазор между осью и корпусом бака. Если при вращении барабана ощущается люфт или слышен хруст, это признак износа подшипников, находящихся внутри задней части бака.
4. Убедитесь, что доступ к подшипникам возможен. В большинстве моделей бак разборный, и подшипники можно извлечь, разобрав заднюю половину бака после снятия барабана.

Невозможно увидеть подшипники напрямую, не разобрав бак, но их расположение всегда фиксировано: они находятся снаружи внутреннего барабана, в гнезде задней стенки бака, обеспечивая опору валу барабана при вращении.

• В горизонтальных моделях – доступ возможен через заднюю крышку.
• В вертикальных – потребуется снятие боковых панелей и дополнительный демонтаж бака.
• В некоторых моделях с неразборным баком для замены подшипников потребуется замена всего бака в сборе.

Какие детали нужно разобрать для доступа к подшипникам

Сначала отключается питание и снимается верхняя крышка. Она крепится двумя винтами сзади, после их выкручивания крышку сдвигают назад и поднимают вверх.

Затем снимается задняя стенка. Обычно она удерживается несколькими винтами по периметру. После демонтажа открывается доступ к шкиву и ремню.

Ремень снимается с шкива двигателя и барабана. После этого откручивается центральный болт, фиксирующий шкив, и сам шкив аккуратно снимается.

Далее отсоединяются провода от двигателя, ТЭНа, датчиков и проводки, идущей к баку. Все разъемы маркируются или фотографируются для последующей сборки.

Мотор откручивается и извлекается из нижней части бака. Сливной насос отсоединяется от патрубков и снимается с корпуса.

Для доступа к подшипникам необходимо извлечь бак из корпуса. Для этого отключаются амортизаторы, пружины подвеса и патрубки, соединяющие бак с помпой и дозатором.

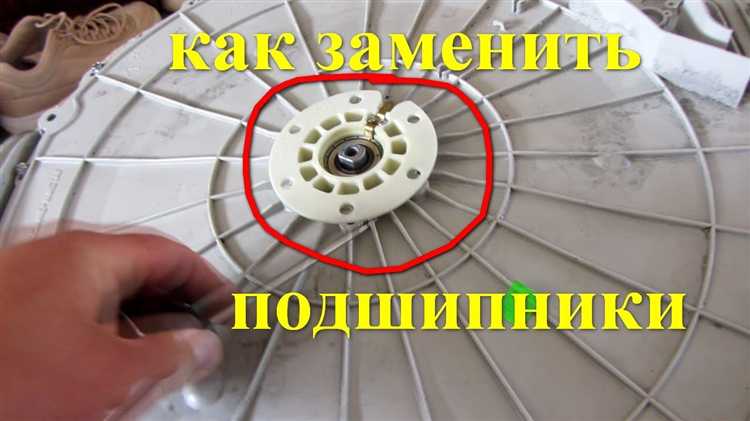

Барабан внутри бака разбирается: пластиковый бак делится на две половины, скрепленные винтами или защелками. Только после разделения половинок становится возможным извлечь барабанный вал и получить доступ к подшипникам и сальнику.

Где искать подшипники в моделях с горизонтальной загрузкой

В стиральных машинах с горизонтальной загрузкой подшипники установлены в задней части бака, вокруг вала барабана. Для доступа потребуется снять заднюю стенку корпуса. После демонтажа крышки открывается прямой доступ к шкиву барабана, который закреплён на оси, проходящей через подшипники.

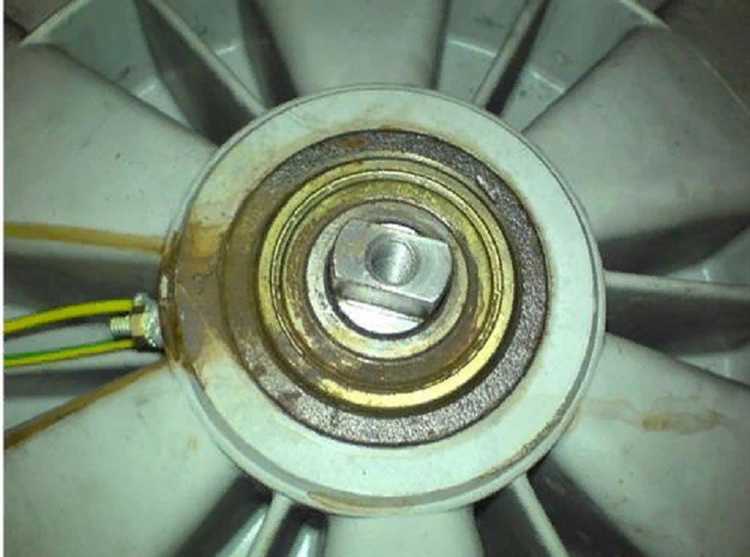

Первый шаг – снять приводной ремень со шкива. Затем открутить крепёж шкива и аккуратно его снять, обнажив хвостовик вала. За ним находится внешняя часть подшипникового узла.

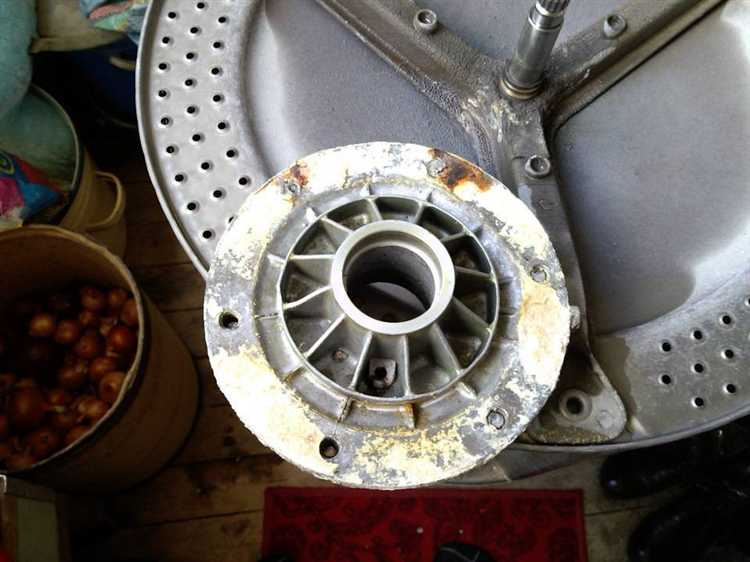

Подшипники запрессованы в пластиковую или металлическую часть бака. Обычно используются два подшипника разного размера, расположенные с внешней и внутренней стороны задней стенки бака. Между ними установлен сальник, предотвращающий попадание влаги в подшипники.

Для замены необходимо полностью извлечь бак из корпуса, разъединить его на две половины (если он разборный) или распилить шов (в случае неразборной конструкции). Только после этого можно выпрессовать старые подшипники с внутренней стороны и установить новые, соблюдая ориентацию и посадку.

Особенности: в моделях Bosch, LG и Samsung часто используется неразборной бак, что требует точности при распиливании и последующей герметизации. У Indesit и Ariston баки чаще разборные, что упрощает доступ к подшипникам. При выборе новых подшипников важно учитывать маркировку и класс герметичности – оптимально использовать закрытые варианты типа 6204ZZ или 6205RS в зависимости от модели.

Расположение подшипников в машинах с вертикальной загрузкой

В стиральных машинах с вертикальной загрузкой барабан располагается вертикально, а ось его вращения – горизонтально. Подшипники размещаются по обеим сторонам вала, удерживающего барабан, и встроены в опорные элементы бака. Конструкция таких машин исключает наличие передней или задней стенки с фиксирующими кронштейнами, как в моделях с фронтальной загрузкой.

Обычно один подшипник располагается в задней части бака, ближе к шкиву двигателя, а второй – ближе к передней части барабана, в опоре, соединяющей барабан с крестовиной. Они работают в паре и принимают нагрузку от вращающегося барабана. Демонтаж требует снятия верхней крышки, отсоединения ремня, муфты, шкива и разъединения корпуса бака, если он разборный. В неразборных моделях необходима полная замена бака или его вскрытие с последующей герметизацией.

Особенность вертикальных моделей – ограниченный доступ к подшипникам из-за компактного размещения узлов. Для диагностики износа нужно демонтировать бак и барабан, так как визуально оценить состояние деталей невозможно. Шум при вращении, люфт барабана по вертикали и подтёки со стороны вала – основные признаки повреждения.

Рекомендуется использовать подшипники, соответствующие маркировке производителя, чаще всего 6204 и 6205. Замена должна сопровождаться установкой нового сальника, так как старый теряет герметичность. Поверхности посадки очищают и смазывают термостойкой смазкой на основе силикона или лития.

Отличия в расположении подшипников у разных производителей

У моделей Bosch и Siemens подшипники размещены в задней части бака, причем бак обычно неразборный, что усложняет доступ к узлу. В большинстве случаев требуется замена всего бака или распиливание корпуса для извлечения подшипников. Это характерно для серий с пластиковыми баками, где подшипники и сальник залиты в корпус.

У стиральных машин LG подшипники устанавливаются на ось барабана с двух сторон, при этом бак чаще всего разборный на болтах. Такой подход облегчает доступ к подшипникам и снижает затраты на ремонт. Конструкция чаще всего включает подшипники стандартных размеров, что упрощает подбор комплектующих.

У Electrolux и Zanussi подшипники также монтируются в задней части бака, однако в отличие от Bosch, баки этих моделей чаще разборные. Это делает возможной замену подшипников без применения нестандартных методов. Однако крепление подшипников может быть выполнено с использованием заклепок, требующих высверливания.

Samsung использует гибридный подход: в моделях средней ценовой категории подшипники доступны и заменяемы, бак разборный, а в более дешёвых – применяются сплошные баки с интегрированными подшипниками. Также встречаются случаи, когда посадочные места нестандартны, что затрудняет установку универсальных подшипников.

У Whirlpool и Indesit подшипники традиционно устанавливаются в заднюю стенку бака, но встречаются модели с герметичным корпусом. При этом сальники часто имеют нестандартные размеры, что требует предварительной проверки совместимости при замене. Наличие пластиковых распорок затрудняет демонтаж без повреждений.

При выборе модели рекомендуется уточнять тип бака и доступность узла подшипников для обслуживания. От конструкции напрямую зависит не только сложность ремонта, но и его экономическая целесообразность.

Признаки износа подшипников по звуку и вибрации

Вибрационные проявления связаны с повышенной люфтовой подвижностью барабана из-за изношенных или повреждённых шариков подшипника. При нормальной работе люфт не превышает 0,1 мм, при износе – увеличивается до 0,3 мм и более, что приводит к неравномерной нагрузке на опорные элементы и формированию циклических вибраций с амплитудой до 0,5 мм в зоне крепления барабана.

Для диагностики рекомендуется применять портативный виброметр с диапазоном 2–10 кГц, фиксирующий вибрации с частотой, совпадающей с вращением барабана. Повышенный уровень вибраций свыше 2 мм/с RMS указывает на прогрессирующий износ подшипников.

Звуковое тестирование можно провести с помощью направленного микрофона, расположенного у задней части бака: появление ритмичных щелчков или скрежета при вращении барабана свидетельствует о повреждении внутренних дорожек подшипника или деформации сепаратора.

Регулярный мониторинг звуков и вибраций при работе стиральной машины позволит выявить износ подшипников на ранней стадии и предотвратить дальнейшие механические повреждения.

Как визуально проверить состояние подшипников после разборки

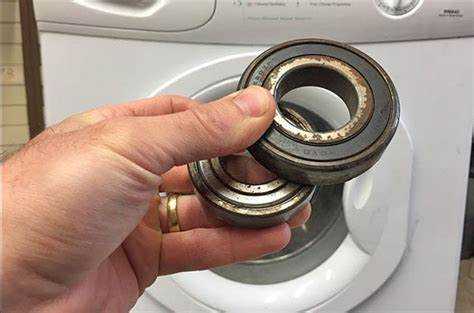

После снятия подшипников осмотрите наружные и внутренние кольца на наличие глубоких царапин, трещин или выкрашиваний металла. Обратите внимание на равномерность поверхности – любые шероховатости указывают на износ.

Шарики и ролики должны быть гладкими и блестящими, без зазубрин и плоских пятен. Наличие матовых участков или задиров свидетельствует о повреждении элементов качения.

Проверьте зазор между кольцами – он не должен превышать рекомендованные производителем параметры (обычно не более 0,05 мм). Для этого аккуратно покачайте внутреннее кольцо, фиксируя люфт.

Признаком износа является наличие металлической стружки или грязных масляных включений в смазке. Если смазка вытекла или имеет резкий запах гари, подшипник подлежит замене.

Осмотрите посадочные места на барабане и корпусе. Деформации или следы коррозии могут привести к неправильному прилеганию подшипника и его ускоренному износу.

Что может мешать доступу к подшипникам внутри корпуса

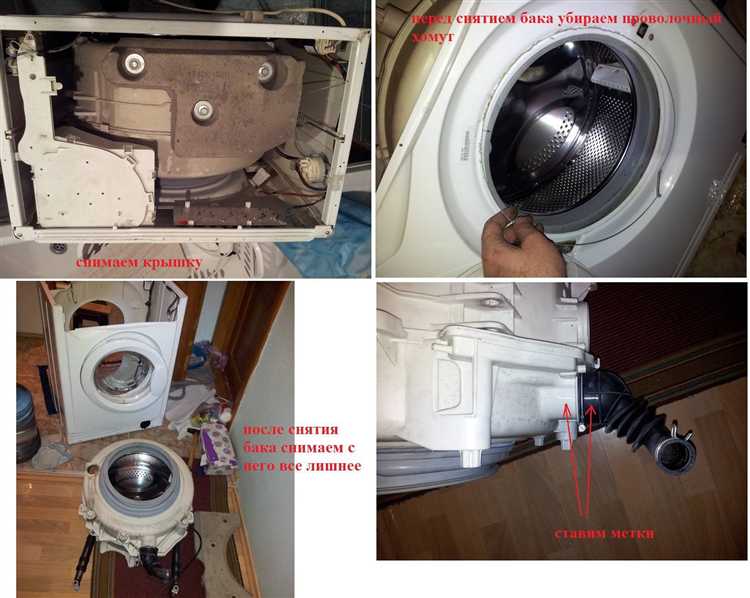

Доступ к подшипникам стиральной машины ограничивают конструктивные элементы и детали, расположенные вокруг барабана и задней стенки корпуса. Основные препятствия включают:

• Задняя панель корпуса. В большинстве моделей доступ к подшипникам возможен только после снятия задней крышки, которая часто крепится множеством саморезов и может быть дополнительно зафиксирована пластиковыми клипсами или уплотнителями.
• Барабан и его крепления. Для извлечения подшипников необходимо демонтировать барабан. Это требует откручивания или отсоединения шкива, а также снятия фиксирующих элементов и возможного освобождения ремня привода.
• Уплотнительные манжеты и сальники. При разборке надо аккуратно снимать манжету и сальник, которые плотно прилегают к корпусу и барабану, чтобы избежать повреждений и утечек воды после сборки.
• Мотор и электронные компоненты. В некоторых моделях мотор размещён близко к барабану, что усложняет доступ и требует отключения электрических разъёмов и демонтажа креплений.
• Корпусные крепежи и распорки. Внутри корпуса могут находиться распорные элементы, которые обеспечивают жёсткость конструкции и не позволяют просто вытащить барабан без предварительного снятия этих элементов.

Рекомендации для облегчения доступа к подшипникам:

1. Перед разборкой тщательно изучить схему устройства конкретной модели, чтобы определить последовательность снятия деталей.
2. Использовать специализированные инструменты для откручивания крепежа, чтобы избежать повреждений пластика и резьбы.
3. Отмечать порядок снятия деталей и хранить мелкие элементы в отдельных ёмкостях, чтобы облегчить последующую сборку.
4. При необходимости снимать и отводить мотор, учитывая особенности подключения и крепления.
5. Проверять состояние уплотнителей и манжет перед установкой, чтобы предотвратить протечки после ремонта.

Вопрос-ответ:

Где именно располагаются подшипники в стиральной машине?

Подшипники устанавливаются вокруг оси барабана, внутри корпуса машины. Обычно их размещают в задней части бака, где они поддерживают барабан, позволяя ему свободно вращаться. Такая конструкция обеспечивает стабильность и снижает износ деталей.

Почему важно правильно расположить подшипники в стиральной машине?

Корректное размещение подшипников обеспечивает равномерное распределение нагрузки и минимизирует трение при вращении барабана. Это продлевает срок службы как самих подшипников, так и всего узла барабана, а также снижает уровень шума и вибраций во время работы устройства.

Как влияет расположение подшипников на ремонтопригодность стиральной машины?

Расположение подшипников может усложнять или облегчать доступ к ним при необходимости замены. В моделях с подшипниками, расположенными внутри задней крышки бака, ремонт требует разборки нескольких компонентов, что занимает больше времени. В некоторых конструкциях предусмотрен более удобный доступ, что ускоряет процесс обслуживания.

Какие проблемы возникают, если подшипники неправильно установлены или смещены?

Неправильное положение подшипников ведёт к повышенному трению и неравномерному износу, что вызывает шум и вибрации при работе. В дальнейшем это может привести к повреждению барабана и корпуса, а также к протечкам и поломкам других элементов стиральной машины.
