Мультиметр – универсальный прибор для измерения напряжения, тока и сопротивления в электрических цепях. Важно сразу освоить базовые функции и правильное подключение, чтобы избежать повреждений оборудования и получить точные данные.
Для измерения постоянного и переменного напряжения выберите соответствующий режим на переключателе. Подключайте щупы строго по полярности: красный к плюсу, черный к минусу. Значение напряжения не должно превышать максимальный предел, указанный в инструкции к мультиметру.
Ток измеряется, включив мультиметр последовательно в цепь. Используйте соответствующий разъем для щупа, предназначенный для тока, и соблюдайте максимальные токовые нагрузки прибора. Несоблюдение этих правил может привести к повреждению устройства.

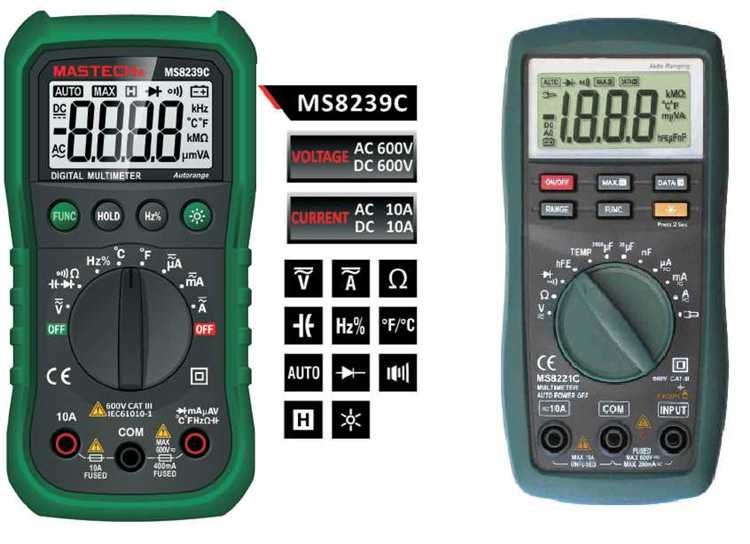

Выбор режима измерения и подготовка мультиметра к работе

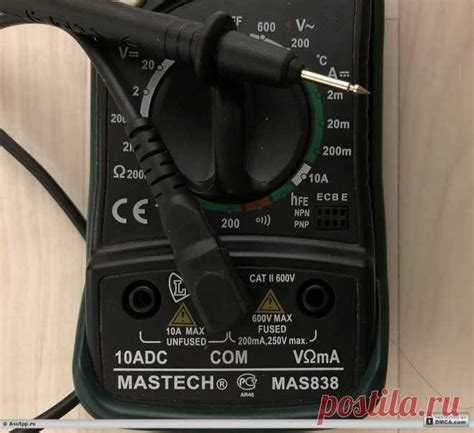

Перед началом измерений убедитесь, что мультиметр выключен. Подключите щупы к соответствующим разъемам: черный – в COM, красный – в разъем, соответствующий выбранному режиму (обычно V/Ω для напряжения и сопротивления, A для тока).
Поверните селектор на нужный режим измерения. Для постоянного напряжения выберите «DCV» (обозначается стрелкой с линиями), для переменного – «ACV» (волнистая линия). При измерении тока установите режим «DCA» или «ACA» с учетом типа тока и максимально ожидаемого значения, чтобы избежать перегрузки.
Для проверки сопротивления активируйте режим Ω. Перед измерением отключите питание цепи и разомкните контур, чтобы избежать повреждения мультиметра и получения неправильных данных.
При выборе диапазона, если мультиметр неавтоматический, устанавливайте наиболее высокий предел, постепенно снижая его для повышения точности. Если мультиметр с автоопределением, этот шаг не требуется.
Перед каждым измерением проверьте исправность щупов и наличие контакта, коснувшись ими металлических поверхностей. При работе с высокими напряжениями соблюдайте меры безопасности и используйте защитные средства.
Как проверить напряжение постоянного и переменного тока
Подготовка мультиметра: переведите переключатель в режим измерения напряжения: для постоянного тока – DCV (обозначается прямой линией с пунктиром), для переменного – ACV (волнообразная линия). Выберите диапазон, превышающий ожидаемое значение напряжения. Если диапазон не выбирается вручную, установите автоматический режим.
Подключение щупов: черный щуп вставьте в разъем COM, красный – в разъем, отмеченный V. Для измерения напряжения важно не менять полярность при постоянном токе: красный щуп к положительному контакту, черный – к отрицательному или земле.

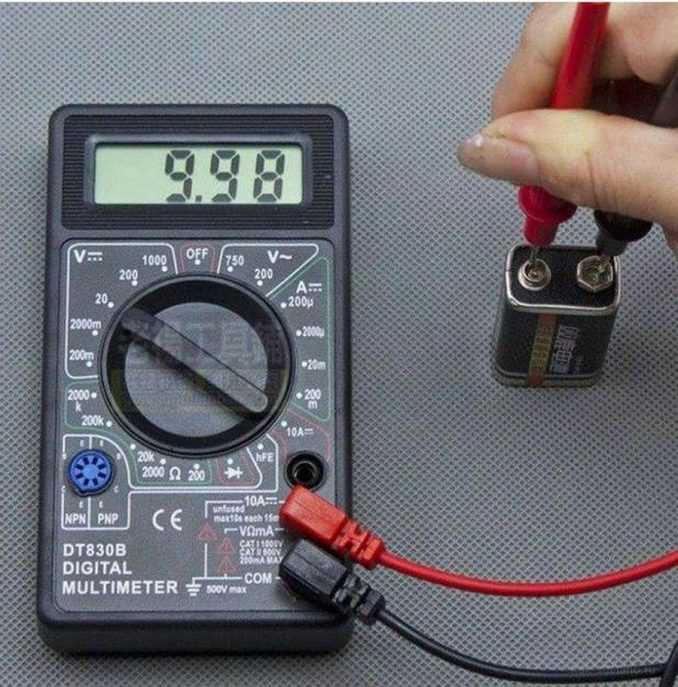

Проверка постоянного напряжения: поднесите щупы к точкам цепи, где необходимо измерить напряжение. На дисплее мультиметра появится значение в вольтах (В). Если показания отрицательные, щупы перепутаны местами – это не ошибка, а сигнал о полярности.
Измерение переменного напряжения: коснитесь щупами контактов источника переменного тока. Обратите внимание: при измерении сетевого напряжения 220 В диапазон должен быть не менее 250 В для безопасности и точности. На дисплее появится значение действующего (эффективного) напряжения.
Безопасность: не касайтесь металлических частей щупов во время измерений. Убедитесь, что щупы и мультиметр исправны, а их изоляция не повреждена. При работе с высокими напряжениями используйте защитные перчатки и соблюдайте инструкции производителя.
После измерения: отключите мультиметр, верните переключатель в положение «выключено» или в режим «измерение сопротивления», чтобы избежать случайных повреждений прибора.
Порядок измерения сопротивления и проверка целостности цепи
Перед началом измерения убедитесь, что цепь обесточена и конденсаторы разряжены. Это предотвратит повреждение мультиметра и обеспечит точность показаний.
- Переключите мультиметр в режим измерения сопротивления (обозначается символом омега Ω).
- Подключите щупы к мультиметру: красный – в разъем «VΩ», черный – в общий «COM».
- Если мультиметр имеет диапазоны, выберите подходящий для ожидаемого сопротивления. При сомнении начните с максимального диапазона и уменьшайте при необходимости.

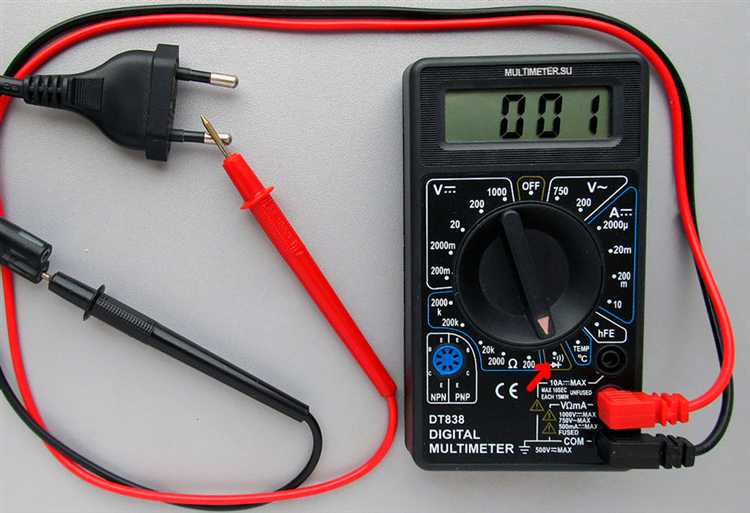

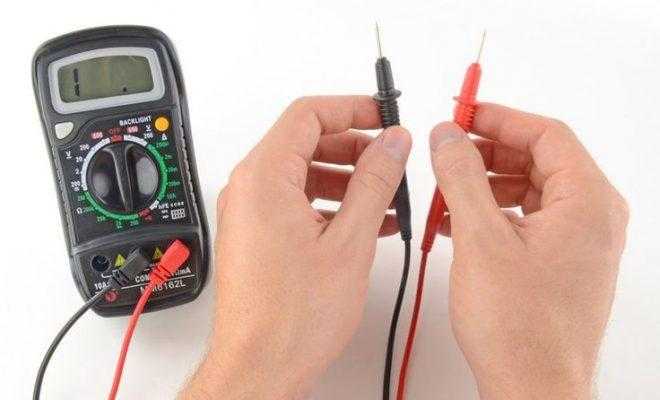

- Проверьте исправность мультиметра, замкнув щупы друг с другом – прибор должен показать близкое к нулю значение.
- Присоедините щупы к двум точкам цепи, между которыми измеряется сопротивление.
- Зафиксируйте показания мультиметра. Значение в несколько Ом указывает на целостность проводника, очень большое или бесконечное сопротивление – на разрыв цепи.
Для проверки целостности цепи используйте звуковой режим (прозвонку), если он есть:
- Включите режим прозвонки (обычно обозначается символом диода или звуковой волны).
- Прикоснитесь щупами к концам исследуемого участка.
- Если звучит звуковой сигнал, цепь цела; отсутствие сигнала означает обрыв.
Измерение выполняйте при отключенном питании и отсутствии других источников напряжения. Перед измерением убедитесь, что сопротивление не превышает максимально допустимый диапазон мультиметра – это предотвратит выход прибора из строя.
Измерение силы тока: подключение и особенности безопасности
Для измерения силы тока мультиметр необходимо включить в разрыв цепи последовательно с нагрузкой. Перед подключением выберите соответствующий режим измерения тока (обычно обозначается как «A» или «mA») и установите предел измерения, превышающий предполагаемое значение тока.
Перед подключением проверьте исправность предохранителей в мультиметре, так как при превышении допустимого тока они срабатывают и защищают прибор. Никогда не переключайте режим измерения с напряжения или сопротивления на ток без отключения мультиметра от цепи.
Для измерения больших токов (более 10А) используйте специальный разъём мультиметра и соответствующий предел. Подключение через разъёмы, предназначенные для малых токов, приведёт к перегоранию предохранителей и повреждению устройства.
Включайте мультиметр в цепь с отключённым питанием, чтобы избежать искр и повреждения прибора. После подключения включайте питание и снимайте показания. Не допускайте замыкания проводов, чтобы избежать короткого замыкания.
Используйте щупы с изоляцией и держите руки за изолированную часть корпуса. При работе с высокими токами (более 1А) соблюдайте осторожность, так как нагрев проводников и щупов может привести к ожогам.
Использование мультиметра для проверки диодов и транзисторов
Для проверки диодов и транзисторов мультиметр необходимо переключить в режим проверки диодов (обозначается символом стрелки и полосы).
- Проверка диода:
- Подключите красный щуп к аноду, черный – к катоду.
- На экране должно появиться напряжение прямого смещения от 0,5 до 0,8 В (для кремниевых диодов).
- Если вместо этого отображается «1» или перегрузка, диод разорван или подключены щупы в обратном направлении.
- Переверните щупы: при обратном подключении сопротивление должно быть очень высоким, без показаний или «1».
- Показания близкие к нулю в обоих направлениях указывают на короткое замыкание диода.
- Проверка биполярного транзистора:
- Проверьте переход база-эмиттер и база-коллектор, положив красный щуп на базу, а черный – по очереди на эмиттер и коллектор. В прямом направлении должно показываться падение около 0,6–0,7 В.
- В обратном направлении сопротивление должно быть высоким, без показаний.
- Проверка коллектор-эмиттер при любом направлении щупов должна показать очень высокое сопротивление.
- Если сопротивление низкое или диодные переходы не соответствуют указанным параметрам, транзистор неисправен.
Калибровка и проверка точности мультиметра перед измерениями
Перед началом работы необходимо убедиться в точности показаний мультиметра. Для этого сначала проверьте состояние батареи: при недостаточном заряде устройство может искажать результаты. Используйте встроенный индикатор заряда или измерьте напряжение батареи другим исправным мультиметром.
Следующий шаг – установка нуля. При отключённых щупах переключите прибор в режим измерения сопротивления (Ω) и убедитесь, что дисплей показывает бесконечность или «OL». Затем замкните щупы между собой: показание должно быть близко к 0,00 Ом. Если наблюдается отклонение более чем на 0,2 Ом, проверьте чистоту контактов и исправность проводов.
Проверьте постоянное напряжение с использованием эталонного источника. Например, батарейка типа AA должна выдавать около 1,5 В. Если мультиметр показывает значительное отклонение (более 0,05 В), вероятна необходимость калибровки. То же самое касается измерения напряжения 9-вольтовой батарейки – допуск отклонения не должен превышать 0,1 В.
Для проверки тока используйте известную нагрузку и источник питания с контролируемым выходом. Подключите мультиметр последовательно и сравните измеренное значение с расчётным. Несовпадение более чем на 2–3% говорит о нарушении точности.
Проверку переменного напряжения проводите с использованием сетевого выхода 220 В. Прибор должен показать значение в диапазоне 215–225 В в зависимости от качества электросети. Значительное отклонение свидетельствует о необходимости профессиональной настройки или замены измерительных цепей.
Калибровка в домашних условиях ограничена возможностями: если замечены систематические ошибки, рекомендуется обратиться в лабораторию метрологической поверки. Попытка вмешательства в электронную схему без квалификации может привести к поломке устройства.
Ошибки при измерениях и как их избежать
Неправильный выбор диапазона – частая причина неточных показаний. При измерении напряжения всегда устанавливайте диапазон, превышающий предполагаемое значение. Например, при работе с сетью 220 В устанавливайте предел не менее 250 В. На автоматических мультиметрах убедитесь, что выбран правильный режим (AC или DC).
Перепутанные щупы могут привести к короткому замыканию. Для измерения тока щуп COM подключается к общему гнезду, а красный – в разъём, соответствующий силе тока (обычно 10A или mA). Никогда не оставляйте щуп в гнезде для ампер после измерения тока, если планируете измерять напряжение – это приведёт к замыканию.
При измерении сопротивления отключайте питание схемы и разряжайте конденсаторы. Измерение сопротивления на включённой плате приводит к искажённым значениям и может повредить прибор. Также убедитесь, что щупы не касаются других элементов, иначе сопротивление будет складываться.
Измерение тока без разрыва цепи – критическая ошибка. Чтобы измерить ток, цепь должна быть разорвана, а мультиметр включён последовательно. Подключение параллельно, как при измерении напряжения, приведёт к короткому замыканию.
Игнорирование внутреннего сопротивления мультиметра влияет на точность при измерении токов и напряжений в чувствительных схемах. Используйте прибор с высоким входным сопротивлением (не менее 10 МОм) при работе с сигналами низкого уровня, чтобы минимизировать влияние на цепь.
Недостаточный контакт щупов снижает точность. Щупы должны быть чистыми и надёжно касаться контактных точек. Окислённые или слабо зажатые соединения дают нестабильные показания. Протирайте щупы спиртом перед использованием.
При измерении переменного напряжения избегайте касания проводников руками. Это не только опасно, но и создаёт наводки, искажающие измерения. Используйте щупы с изолированными наконечниками и держите руки за пластиковые части.
