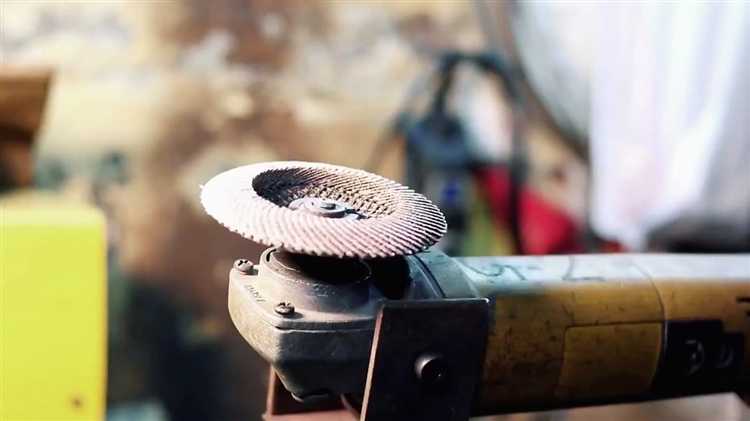

Шпиндельный ключ для углошлифовальной машины (болгарки) часто теряется или ломается. Покупка нового – не всегда быстрый выход: нужная модель может отсутствовать в продаже или не подходить по посадке. При наличии базового набора инструментов и минимального опыта металлообработки можно изготовить подходящий ключ самостоятельно.

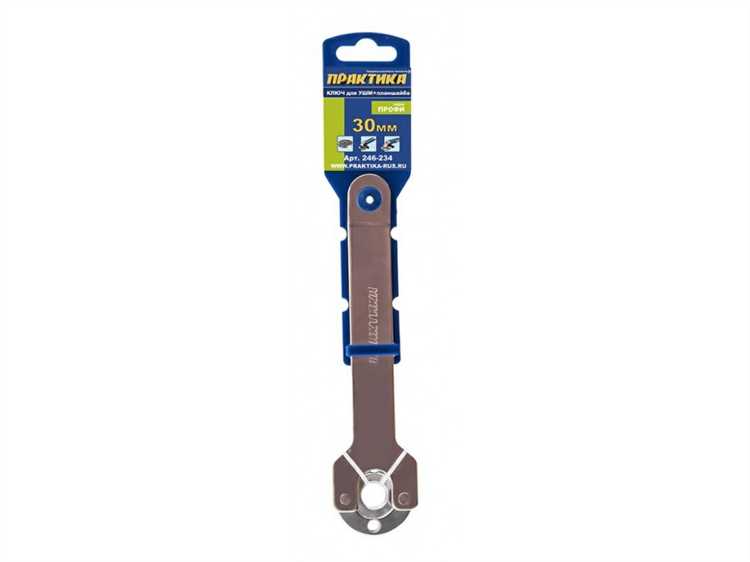

Стандартный двухштырьковый ключ подходит для большинства моделей, включая Makita, Bosch и Интерскол. Расстояние между штырями обычно составляет 30–32 мм, диаметр штырей – 5–6 мм. Перед началом работы необходимо точно измерить расстояние между отверстиями на фланце шпинделя вашей модели болгарки.
Для изготовления подойдёт металлическая пластина толщиной от 4 мм, длиной не менее 120 мм. В качестве заготовки можно использовать часть старого мебельного ключа, плоский гаечный ключ или металлическую скобу от строительной фурнитуры. Основные этапы: разметка, сверление отверстий под штыри, изготовление самих штырей (например, из гвоздей или болтов), их приваривание или фиксация в отверстиях, зачистка и при необходимости – изгиб под удобный угол.
Важно: при сверлении стальной заготовки используйте сверло по металлу диаметром 5 мм, работая на низких оборотах и с применением охлаждения. При отсутствии сварки можно закрепить штыри в отверстиях при помощи эпоксидного клея или резьбовых соединений, но этот способ менее надёжен при высоких нагрузках.
Самодельный ключ должен входить в отверстия на фланце плотно, без люфта. После изготовления проверьте надёжность фиксации и при необходимости подкорректируйте форму штырей или длину рукоятки.
Выбор подходящего металла для изготовления ключа
Для изготовления ключа к гайке шпинделя болгарки необходимо использовать металл, способный выдерживать значительное усилие без деформации. Оптимальный вариант – инструментальная углеродистая сталь марки У8 или У10. Она сочетает твёрдость, износостойкость и доступность. После закалки достигается твердость до 58–62 HRC, что предотвращает срезание зубьев при затяжке или ослаблении гайки.
Допустимо применение легированных сталей, таких как 40Х или 45, при условии последующей термообработки. Они обладают хорошей вязкостью, а после закалки и отпуска приобретают необходимые характеристики прочности и упругости.
Не рекомендуется использовать мягкие сплавы: алюминий, латунь, медь – из-за низкой механической прочности. Также не подходят низкоуглеродистые стали (например, Ст3), даже если они визуально кажутся достаточно прочными – при нагрузке такие ключи быстро деформируются или ломаются.
Оптимальная толщина заготовки – 4–6 мм. При меньшей толщине возрастает риск изгиба, при большей – снижается удобство работы и возрастает нагрузка на резьбу гайки. При выборе лома или пластины для самостоятельной вырезки следует отдавать предпочтение элементам от старых ручных инструментов: рожковых ключей, монтажек, зубил – как правило, они изготовлены из подходящих марок стали и уже подвергались термообработке.

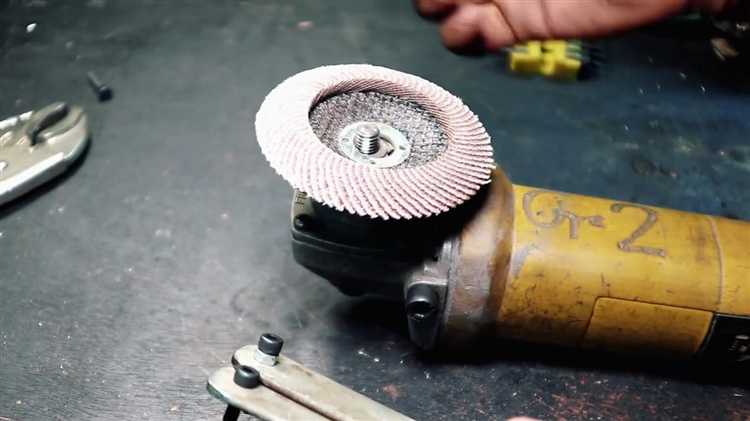

Определение размеров и формы шпиндельной гайки
Перед изготовлением ключа необходимо точно определить диаметр шпиндельной гайки и расстояние между отверстиями под штифты. Для измерения используется штангенциркуль. Диаметр гайки большинства бытовых болгарок составляет от 35 до 50 мм.
Измерение производится по внешнему краю гайки. Далее определяется расстояние между центрами отверстий. У распространённых моделей оно находится в диапазоне от 30 до 40 мм. Глубина и диаметр отверстий под штифты обычно составляют 4–6 мм в глубину и 3–5 мм в диаметре.
Форма гайки – круглая с двумя симметричными отверстиями, расположенными ближе к краю. На некоторых моделях встречаются резьбовые выступы, предотвращающие самопроизвольное ослабление. Такие элементы важно учесть, если планируется плотная посадка ключа.
Важно: если гайка имеет специальные выступы или нестандартное расположение отверстий, необходимо сделать точный эскиз с размерами перед началом работы.
Совет: при затруднении с измерениями можно использовать бумажный шаблон, плотно прижав его к гайке и отметив центры отверстий. Затем шаблон переносится на заготовку ключа.
Разметка заготовки под будущий ключ
Для изготовления ключа потребуется стальная пластина толщиной 3–5 мм. Оптимальная ширина – 20–25 мм, длина – не менее 120 мм, чтобы обеспечить достаточный рычаг при откручивании гайки.
Перед разметкой поверхность заготовки следует очистить от окалины и ржавчины. Для точной разметки понадобится угольник, штангенциркуль, керн, линейка и разметочный инструмент (царапка или тонкий маркер).
Определение центра шпилек гайки начинается с замера расстояния между отверстиями на прижимной гайке болгарки. Измеряется межосевое расстояние между центрами штифтов стандартного ключа – обычно это 30–40 мм, но необходимо проверить на конкретной модели.
Отступив от одного края пластины около 20 мм, прочерчивается перпендикулярная осевая линия. На ней размечаются две точки, соответствующие межосевому расстоянию штифтов. Точность здесь критична – допуск не более 0,2 мм.
Диаметр будущих штифтов должен соответствовать диаметру отверстий в гайке. Как правило, это 4–6 мм. Керном обозначаются центры сверления, чтобы сверло не ушло в сторону при последующей обработке.

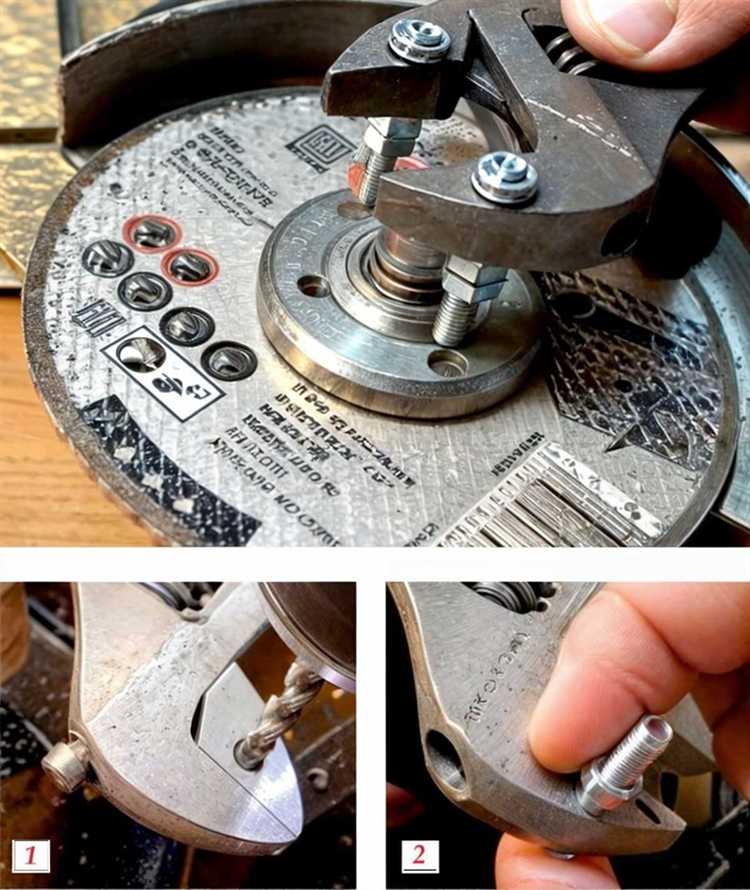

Если планируется использовать винты вместо приварки штифтов, на этом этапе также размечаются отверстия под нарезание резьбы или сквозное крепление.

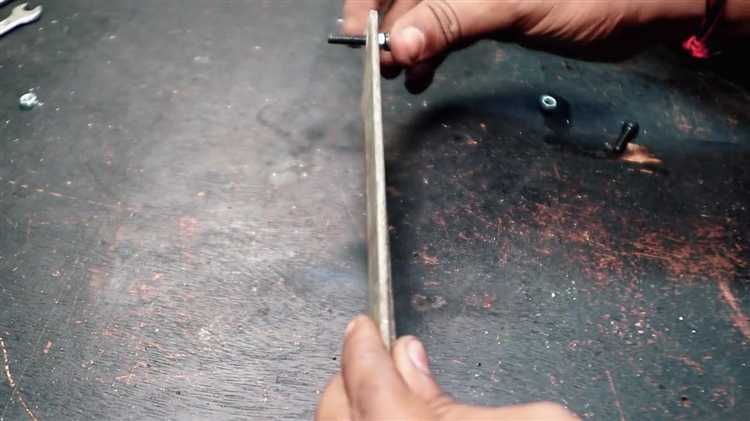

Резка и формовка зубцов с учётом посадки в гайку
Перед началом работ измерьте расстояние между центрами отверстий на гайке болгарки. Обычно оно составляет от 30 до 35 мм, но возможны отклонения в зависимости от модели. Измерения проводите штангенциркулем, чтобы избежать погрешностей.
Для заготовки используйте стальной пруток диаметром не менее 6 мм или пластину толщиной от 4 мм. Разметьте расположение зубцов по центрам, ориентируясь на ранее сделанные замеры. Учитывайте, что выступы должны заходить в отверстия на 1,5–2 мм, не больше – это обеспечит надёжное сцепление без заеданий.
Резку выполняйте надфилем, мини-дрелью с отрезным диском или напильником с узким рабочим профилем. Следите за углом входа зубцов – они должны быть перпендикулярны к оси ключа. Ошибки в наклоне приведут к проскальзыванию или невозможности посадки в отверстия.
Формуйте каждый зубец с учётом минимального зазора. Оптимально – 0,1–0,2 мм. Проверьте посадку: вставьте заготовку в гайку, вращая с лёгким усилием. При перекосах удалите лишний металл и снова подгоните. Остроту торцов зубцов сглаживайте надфилем, чтобы избежать повреждения алюминиевых или пластиковых элементов на корпусе УШМ.
По завершении проверьте равномерность зацепления и жёсткость посадки. Ключ не должен болтаться, но и не должен входить с чрезмерным усилием. Любые выступающие за края гайки участки срежьте, чтобы избежать заклинивания в процессе работы.
Обработка и шлифовка поверхности самодельного ключа
После вырезания заготовки необходимо удалить заусенцы по краям. Для этого подойдёт напильник с крупной насечкой. Работать следует вдоль кромки, не прилагая чрезмерного давления, чтобы не снять лишнего металла.
При необходимости корректируют форму выступов, отвечающих за зацепление с фланцем. Контролировать точность удобно с помощью штатного ключа от аналогичной болгарки или шаблона.
Для сглаживания поверхностей используется наждачная бумага зернистостью от Р120 до Р320. Сначала обрабатываются торцы, затем – плоские участки. Чтобы не оставлять рисок, важно менять направление движения при каждом переходе на более мелкую зернистость.
Если ключ изготовлен из закалённой стали, лучше использовать шлифовальный камень или лепестковый круг на дрели. Рабочая скорость не должна превышать 3000 об/мин, чтобы избежать перегрева металла.
После шлифовки необходимо обезжирить поверхность ацетоном и проверить, нет ли острых участков. Завершающий этап – лёгкая полировка пастой ГОИ на войлочном круге. Это улучшает внешний вид и снижает риск коррозии при хранении.
Проверка точности посадки и испытание под нагрузкой
После изготовления ключа для болгарки необходимо убедиться, что он точно входит в зацепления на гайке и шпинделе. Неплотная посадка приведёт к срыву, чрезмерно тугая – к повреждению инструмента.
- Визуально осмотрите поверхность ключа на наличие заусенцев и деформаций, особенно в местах контакта с гайкой.
- Аккуратно наденьте ключ на гайку болгарки. Он должен входить без усилий, но без люфта более 0,1 мм.
- Проверьте углы зацепления – они должны совпадать с профилем гайки, без зазоров и перекосов.
- Если ключ входит туго, аккуратно обработайте рабочие кромки мелкозернистой шкуркой или надфилем, снимая не более 0,2 мм материала за проход.
Для испытания под нагрузкой используйте следующий порядок:
- Закрепите диск на болгарке и установите ключ на гайку.
- Плавно затяните гайку вручную, не используя рычаг, чтобы убедиться в точности зацепления.
- Далее, с помощью ключа и небольшого рычага затяните гайку с усилием около 15–20 Н·м, не превышая рекомендуемых производителем значений.
- Проверьте, не смещается ли ключ под нагрузкой, нет ли люфта или проскальзывания.
- Запустите болгарку на холостом ходу, удерживая ключ в течение 10–15 секунд, чтобы проверить, не возникает ли вибрация или необычный шум.
При обнаружении малейших признаков деформации ключа или неудобства при посадке – доработайте детали или повторите изготовление, учитывая выявленные ошибки.
Вопрос-ответ:
Можно ли сделать ключ для болгарки своими руками без специальных инструментов?
Да, можно. Для этого понадобится крепкий металлический пруток или полоска, подходящая по размеру, а также напильник и, если есть, маленькая ножовка по металлу. Нужно аккуратно обработать металл так, чтобы он повторял форму зубцов оригинального ключа, который подходит к гайке крепления диска. Важно, чтобы ключ надежно входил и позволял свободно вращать гайку без риска срыва.
Какой металл лучше использовать для изготовления ключа для болгарки?
Оптимально подойдет стальной пруток или полоска толщиной около 3–5 мм, которая не будет гнуться при усилии. Можно взять старую металлическую отвертку или отрезок арматуры, если они достаточно ровные и прочные. Легкие или мягкие материалы, такие как алюминий или медь, быстро деформируются и для этой задачи не подходят.
Какие меры безопасности нужно соблюдать при самостоятельном изготовлении ключа для болгарки?
Главное — работать осторожно с инструментами, особенно при резке и обработке металла, чтобы избежать травм. Надевайте защитные перчатки и очки. После изготовления проверьте ключ на прочность и посадку — если металл трещит или сильно гнется, лучше сделать новый. Не используйте ключ с трещинами или из слишком тонкого металла, так как это опасно при работе с болгаркой.
Как правильно измерить размер ключа для болгарки, чтобы сделать его самому?
Для начала нужно измерить расстояние между зубцами гайки, которую ключ будет вращать. Лучше всего снять оригинальный ключ или взять болгарку и измерить размер отверстий и выступов на гайке с помощью линейки или штангенциркуля. Затем наметьте эти размеры на металлическом прутке, чтобы после обработки форма совпадала и ключ надежно фиксировал гайку без люфта.
Что делать, если под рукой нет оригинального ключа для болгарки, а нужно срочно заменить диск?
В такой ситуации можно использовать импровизированный ключ, сделанный из подходящего куска металла, как описано выше. Если нет времени на изготовление, попробуйте применить плоскогубцы или разводной ключ, но очень аккуратно — чтобы не повредить гайку и не получить травму. Важно надежно закрепить болгарку и работать с осторожностью. После завершения работы лучше приобрести или сделать правильный ключ для будущих случаев.
Какие материалы и инструменты нужны для самостоятельного изготовления ключа для болгарки?
Для создания ключа потребуется небольшой металлический пруток или полоска толщиной около 2–3 мм, подходящая по длине для удобства работы. Лучше использовать сталь средней твердости, которую можно обработать напильником или металлической пилой. Дополнительно понадобятся напильник, небольшая металлическая пила и, возможно, шлифовальный камень для сглаживания краёв. Если есть возможность, можно применить тиски для фиксации заготовки во время обработки. Наличие чертежа или фотографии оригинального ключа поможет сделать заготовку точнее.
Как правильно сделать замеры, чтобы самодельный ключ точно подошёл к гайке болгарки?
Для начала надо измерить расстояние между упорами гайки на болгарке. Обычно это две небольшие выемки или выступы, куда входит ключ. Используйте штангенциркуль или линейку с точностью до миллиметра, чтобы получить размеры расстояния и глубины выемок. Затем перенесите эти размеры на металлическую заготовку, учитывая небольшой запас на подгонку. Если ключ делается из металлической полоски, важно вырезать пазы или выступы, которые точно совпадут с размером гаек. Точная подгонка нужна, чтобы ключ не проворачивался и не повредил болт или гайку во время работы.
