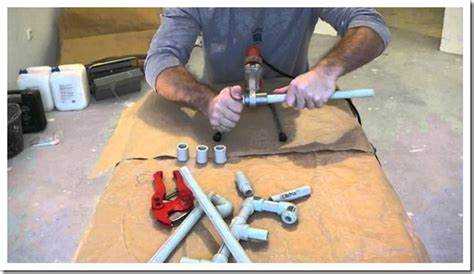

Заводские паяльники для полипропиленовых труб стоят от 2000 до 10000 рублей в зависимости от мощности, комплектации и бренда. При этом устройство представляет собой нагревательный элемент с терморегулятором и насадками определённого диаметра. Именно эту простоту конструкции и можно использовать для самостоятельного изготовления прибора из подручных материалов.

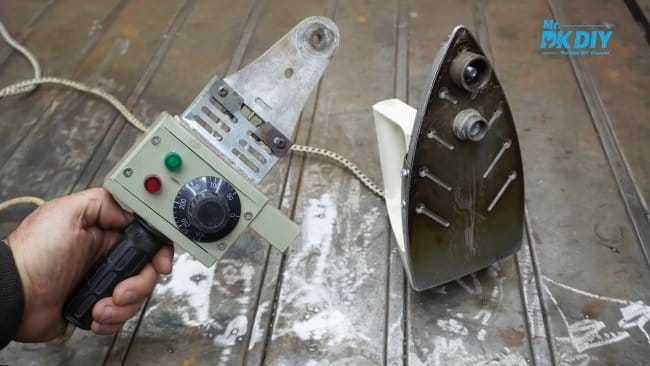

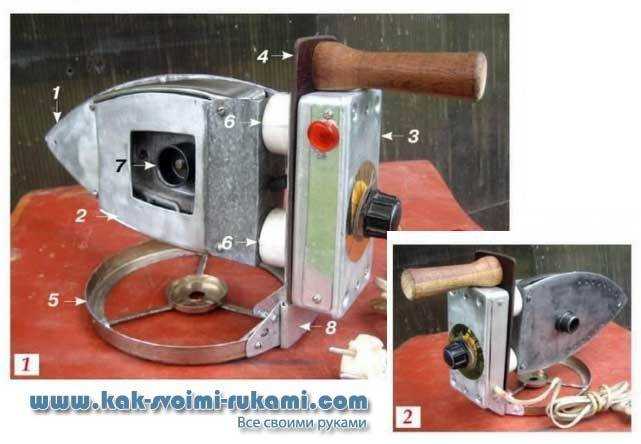

Основой самодельного паяльника может служить утюг мощностью 800–1200 Вт со стальной подошвой. Он обеспечивает необходимую температуру нагрева – около 260 °C – для надёжной сварки труб диаметром до 40 мм. Важно отключить функцию автоотключения (если она есть), а вместо штатного термостата установить внешний, например, от бойлера или старого электрочайника, с возможностью ручной регулировки.
Насадки можно изготовить из алюминиевых или медных цилиндров, высверленных под нужный диаметр труб и фитингов. Внутреннюю поверхность насадок следует отполировать и покрыть термостойким тефлоновым лаком, чтобы избежать прилипания расплавленного полипропилена. Крепление к подошве утюга выполняется с помощью термостойких винтов через предварительно просверленные отверстия.
Обязательное условие – наличие термоизоляционной рукоятки. Для этого подойдёт ручка от старого напильника, деревянный черенок или пластиковая труба, устойчивые к нагреву. Проводку лучше заменить на термостойкий кабель в силиконовой изоляции, рассчитанный на температуру не менее 250 °C. Использование розетки с заземлением и автоматического выключателя на 10 А – строго рекомендуется.
Выбор подходящего нагревательного элемента для паяльника
Оптимальным вариантом для самодельного паяльника служит ТЭН мощностью от 600 до 1200 Вт. При выборе стоит учитывать диаметр свариваемых труб: для изделий до 32 мм достаточно 600–800 Вт, при работе с трубами 40 мм и более требуется минимум 1000 Вт.
Лучше использовать ТЭН трубчатого типа, предназначенный для утюгов или нагревательных плит – они обеспечивают равномерное распределение температуры и устойчивы к перегреву. Длина элемента должна позволять равномерно прогревать монтажные насадки без сильного теплового градиента.
Важно учитывать форму: плоский ТЭН проще монтировать на металлическое основание, которое служит рабочей площадкой для насадок. Круглые элементы менее предпочтительны, так как сложнее обеспечить устойчивое крепление и равномерный нагрев всей поверхности.
Материал корпуса должен быть из нержавеющей стали или жаропрочного сплава, устойчивого к коррозии при длительном нагреве. При выборе бывшего в употреблении ТЭНа необходимо проверить сопротивление изоляции и отсутствие видимых повреждений обмотки или оболочки.
Не рекомендуется использовать спирали открытого типа – они перегреваются, небезопасны и не подходят для плотного контакта с алюминиевыми или медными насадками, что приводит к неравномерному прогреву соединений.
Материалы и инструменты, необходимые для сборки
Нагревательный элемент: оптимально использовать медную или алюминиевую пластину толщиной 5–8 мм и размером около 100×50 мм. В центре сверлится отверстие под ТЭН.
ТЭН: подойдёт спиральный нагреватель от электрочайника мощностью 800–1000 Вт. Альтернатива – керамический ТЭН от утюга.
Корпус: металлическая трубка диаметром 30–40 мм и длиной 15–20 см. Необходима для защиты нагревателя и крепления рукоятки.
Рукоятка: деревянная или пластиковая от старого инструмента. Установка – на термостойкий клей или через металлический кронштейн.
Форма для насадок: насадки формируются из металлических заготовок (например, болтов М16–М20), шлифуются до нужного диаметра: 20, 25, 32 мм. Поверхность полируется до гладкости во избежание прилипания труб.
Температурный регулятор: механический терморегулятор от электрической плитки или диммер на 220 В, рассчитанный на мощность не менее 1000 Вт.
Электропроводка: термостойкий кабель с сечением не менее 1 мм². Желательно использовать керамические клеммы и термоусадку на соединениях.
Изоляция: слюдяные прокладки или стеклоткань между нагревательным элементом и корпусом. Это предотвратит утечку тепла и короткое замыкание.
Инструменты: дрель с набором свёрл, напильник, болгарка с шлифовальным кругом, отвёртки, паяльник (для подключения проводки), мультиметр (для проверки цепи и ТЭНа), гаечные ключи.
Изготовление корпуса паяльника из подручных средств
Для корпуса самодельного паяльника подойдут металлические элементы, выдерживающие нагрев до 300 °C и не подверженные деформации. Наиболее практичные варианты – стальная труба или корпус от старого утюга.
- Стальная труба: оптимальный диаметр – 30–50 мм, длина – около 20–25 см. Толщина стенки – не менее 2 мм. Подойдет труба от газопровода или гидравлической системы.

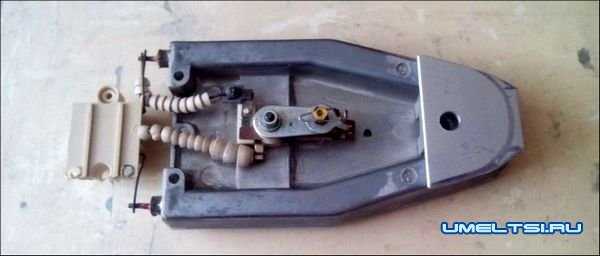

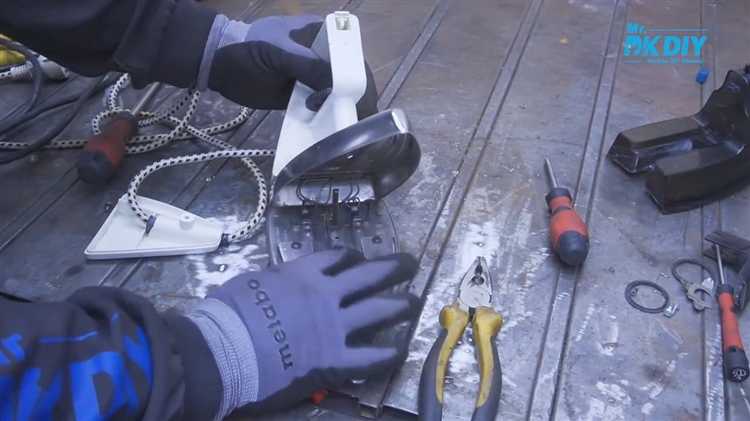

- Корпус утюга: использовать можно заднюю алюминиевую платформу. Перед началом работ демонтировать нагревательный элемент и удалить остатки пластика.
Для изоляции нагревательной части от ручки применяется текстолит, асбестовая прокладка или керамическая вставка от старого ТЭНа. Минимальная толщина – 5 мм. Крепление – на винты М4 с термостойкими шайбами.
- Отрезать металлическую трубу необходимой длины. Очистить внутреннюю и внешнюю поверхность от ржавчины и загрязнений.
- Просверлить отверстия для крепления нагревательного элемента и термодатчика. Диаметр – 4–6 мм в зависимости от типа крепежа.
- Установить теплоизолирующую прокладку между нагревателем и местом крепления ручки. Закрепить винтами с контргайками.
- Для ручки использовать деревянную заготовку длиной 10–15 см. Проделать сквозное отверстие под проводку и фиксирующий винт.
- Собрать корпус, проверить плотность соединений и отсутствие люфтов. При необходимости – дополнительно усилить конструкцию металлическими скобами.
Нельзя использовать пластиковые или тонкостенные алюминиевые детали – они не выдержат температуры и могут привести к поломке или возгоранию.
Подключение терморегулятора и настройка температуры
Для управления температурой самодельного паяльника необходимо использовать терморегулятор с возможностью точной настройки. Наиболее подходящие модели – терморегуляторы на основе ПИД-контроллера (например, W1209, STC-1000 или аналогичные), способные управлять нагревом в диапазоне от 0 до 120 °C.
Подключение терморегулятора начинается с размещения термодатчика. Его фиксируют максимально близко к зоне нагрева, предпочтительно внутри металлической втулки, плотно контактирующей с нагревательным элементом. Это позволяет получать достоверные данные о реальной температуре рабочего тела.
Силовая часть подключается через реле, встроенное в терморегулятор. Нагревательный элемент соединяется с выходами реле, соблюдая полярность, если используется твердотельное реле. Питание подается на соответствующие клеммы согласно маркировке: обычно 12V или 220V в зависимости от модели терморегулятора.
После подключения переходят к настройке. Для пайки полипропиленовых труб требуется стабильная температура 260 °C. Если терморегулятор ограничен 120 °C, используется промежуточная схема с управлением через симистор или внешнее реле, чтобы контролировать более мощный нагреватель.
В меню терморегулятора задается необходимая температура с точностью до 1 °C. Настройка гистерезиса (например, 2–3 °C) позволяет избежать частого включения/выключения реле. При использовании ПИД-регулятора параметры P, I и D подбираются опытным путем для конкретной массы нагревателя. Пример начальных значений: P=25, I=5, D=10.
Контроль правильности работы проводится пирометром. После выхода на заданную температуру отклонение не должно превышать ±5 °C. При превышении разброса необходима корректировка коэффициентов ПИД-регулирования или улучшение термоизоляции нагревателя.

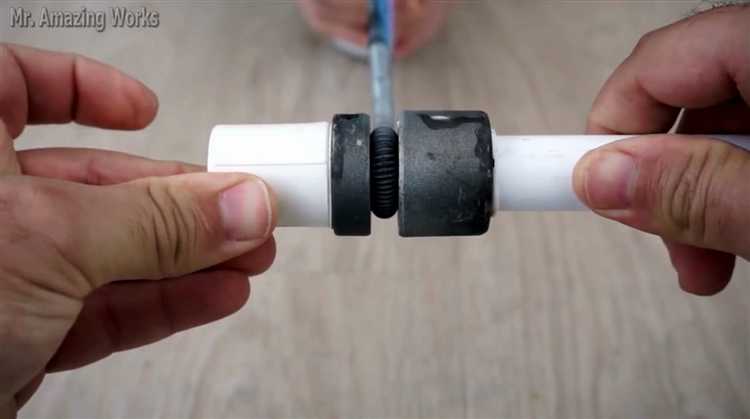

Фиксация насадок для пайки разных диаметров труб
Для работы с полипропиленовыми трубами диаметром от 20 до 63 мм требуются сменные насадки соответствующего размера. Каждая насадка должна обеспечивать плотное прилегание и равномерный прогрев трубы и фитинга. Некачественная фиксация приводит к неравномерному расплавлению и нарушению герметичности соединения.
Самодельный паяльник оснащают нагревательной платформой с резьбовыми отверстиями, соответствующими диаметру и типу используемых насадок. Наиболее надёжное крепление – винтовое с применением термостойких болтов М6 длиной не менее 20 мм. Использование пружинных шайб предотвращает ослабление крепления при нагреве.
Перед установкой насадки контактную поверхность платформы очищают от окалины и остатков пластика. Насадку прогревают до рабочей температуры (около 260 °C) и проверяют на отсутствие люфта. Смещение даже на 0,5 мм приводит к деформации при сварке. Для диаметров свыше 40 мм дополнительно используют подпорную шайбу из жаропрочной стали для стабилизации усилия при установке трубы.
После завершения работы насадки извлекаются только после полного остывания, чтобы исключить повреждение резьбы и сохранить геометрию поверхности. Хранение осуществляется в металлическом кейсе с индивидуальными ячейками, исключающими соприкосновение и механические повреждения.
Проверка работоспособности устройства перед пайкой
Перед началом пайки необходимо убедиться, что самодельный паяльник для полипропиленовых труб функционирует корректно и достигает требуемой температуры для качественного соединения.
- Подключите устройство к источнику питания и включите нагревательный элемент.
- Измерьте температуру рабочей поверхности с помощью цифрового термометра или пирометра. Для пайки полипропиленовых труб оптимальная температура должна быть в диапазоне 260–270 °C.
- Убедитесь в равномерности нагрева пластины. Разместите термометр в нескольких точках поверхности и проверьте отклонения, которые не должны превышать ±5 °C.
- Проверьте надежность крепления нагревательного элемента и теплоизоляции, чтобы избежать теплопотерь и обеспечить стабильный нагрев.
- Осмотрите проводку и контакты на наличие повреждений и надёжность соединений, особенно если паяльник оснащён встроенным терморегулятором или индикатором.
- Проведите тестовую пайку небольшого отрезка трубы, чтобы проверить плавность и качество соединения: детали должны легко входить в гильзу, расплавляться равномерно и соединение не должно иметь зазоров.
При любых отклонениях от нормы настройте или замените нагревательный элемент и повторите проверку. Только после подтверждения стабильной и правильной работы устройства можно приступать к основной пайке.
Ошибки при сборке самодельного паяльника и как их избежать
Частая ошибка – неправильный выбор нагревательного элемента. Использование слабомощного тэна приводит к длительному разогреву и нестабильной температуре. Рекомендуется применять тэны мощностью не менее 300 Вт с рабочим напряжением 220 В.
Неправильный монтаж термодатчика снижает точность контроля температуры. Датчик должен плотно прилегать к нагревательной поверхности, без зазоров и изоляции термоклеем, чтобы обеспечить корректное измерение и избежать перегрева.
Использование некачественных соединений проводов вызывает искрение и нагрев контактов. Все электрические соединения необходимо выполнять с помощью пайки или надежных клеммных колодок, а места соединений изолировать термоусадочной трубкой.
Игнорирование термоизоляции корпуса приводит к значительным потерям тепла и опасности ожогов. Для корпуса оптимально использовать алюминиевые или стальные элементы с добавлением слоя минеральной ваты или керамического утеплителя.
Отсутствие фиксации нагревательной панели вызывает люфт и ухудшает теплообмен с насадкой. Нужно использовать винтовые зажимы или пружинные держатели, чтобы обеспечить плотное и стабильное соединение деталей.
Неучет правильной формы и толщины насадки приводит к неравномерному нагреву труб и плохому соединению. Оптимальная толщина насадки – 3–5 мм, а форма должна точно соответствовать диаметру трубы, чтобы увеличить контактную площадь.
Ошибка в выборе терморегулятора: дешевые или отсутствующие регуляторы не поддерживают стабильную температуру, что снижает качество пайки и сокращает срок службы инструмента. Рекомендуется использовать цифровые терморегуляторы с датчиками типа К или J.
Правила безопасной работы с самодельным паяльником
Перед включением убедитесь в надежности электрического соединения и отсутствии оголенных проводов. Используйте только термостойкий кабель с сечением не менее 1,5 мм². Проверяйте целостность изоляции и исправность вилки.
Температурный контроль необходим для предотвращения перегрева. Оптимальная рабочая температура насадки для пайки полипропиленовых труб составляет 260–270 °C. При отсутствии терморегулятора не оставляйте паяльник включенным дольше 5 минут без работы – это снизит риск деформации корпуса и короткого замыкания.
Рабочее место должно быть устойчивым, чистым и хорошо проветриваемым. Располагайте паяльник на негорючей подставке, исключающей контакт нагретой части с поверхностью и окружающими предметами.
Используйте защитные средства: термостойкие перчатки и очки. Перчатки предохраняют от ожогов при случайном касании нагретых деталей, очки – от брызг расплавленного пластика.
Во время пайки избегайте прикосновения к нагревательному элементу и насадке. Не направляйте паяльник в сторону тела и не наклоняйтесь над ним. При работе с трубами фиксируйте детали надежно, чтобы исключить смещение и случайное падение паяльника.
После завершения работы отключайте устройство от сети. Дайте полностью остыть в безопасном месте. Не ставьте горячий паяльник на легковоспламеняющиеся материалы и не укладывайте его в закрытые ёмкости до полного остывания.
Обязательно регулярно проверяйте состояние самодельного паяльника – особое внимание уделяйте креплению насадки и изоляции проводов. При обнаружении повреждений или запаха гари немедленно прекратите использование.
Вопрос-ответ:
Как правильно выбрать материалы для изготовления самодельного паяльника для полипропиленовых труб?
Для создания паяльника нужно использовать металлические детали, которые хорошо проводят тепло, например, алюминий или медь. Корпус обычно делают из теплоустойчивого материала, чтобы избежать ожогов и повреждений. Также важно подобрать нагревательный элемент с подходящей мощностью — обычно это спираль от старого паяльника или резистор, рассчитанный на 100–150 Вт. Изоляция должна выдерживать высокие температуры и защищать от короткого замыкания.
Какие основные этапы сборки паяльника для пластиковых труб своими руками?
Сначала готовят металлическую насадку, которая будет нагреваться и контактировать с трубами. Затем устанавливают нагревательный элемент внутри корпуса и подключают проводку с выключателем. После этого проверяют герметичность и надежность соединений. Важно правильно изолировать все электрические части и обеспечить удобную рукоятку для безопасной работы. В конце следует проверить работу устройства на небольшой пробе трубы.
Можно ли использовать обычный паяльник для пайки полипропиленовых труб, если нет самодельного устройства?
Обычный паяльник не подходит для этой задачи, поскольку он имеет слишком маленькую площадь нагрева и недостаточную мощность. Для труб нужен паяльник с ровной и достаточно широкой нагревательной пластиной, чтобы равномерно расплавить поверхность трубы и фитинга. Использование неподходящего инструмента может привести к плохому соединению и протечкам.
Какие меры безопасности следует соблюдать при работе с самодельным паяльником?
Нужно обязательно работать в хорошо проветриваемом помещении, чтобы избежать вдыхания вредных паров. Перед включением проверить исправность изоляции и отсутствие оголённых проводов. Работать в перчатках, чтобы не обжечься. Не оставлять устройство без присмотра во включённом состоянии. После завершения пайки следует отключить прибор от сети и дать ему остыть, прежде чем убрать.
Как проверить качество соединения полипропиленовых труб после пайки самодельным паяльником?
После пайки стоит подождать, пока соединение полностью остынет, затем осмотреть место стыка на предмет трещин и неровностей. Можно аккуратно попытаться слегка сдвинуть трубу относительно фитинга — если соединение держится крепко и не образуются зазоры, пайка выполнена хорошо. Дополнительно рекомендуется провести испытание под давлением воды, чтобы убедиться в отсутствии протечек.
