Как соединить два окна пвх между собой

При монтаже оконных конструкций в проемы нестандартной ширины или при необходимости объединения двух оконных блоков в одну систему, применяется соединение ПВХ-окон между собой. Такой подход требует точного соблюдения технологических параметров, чтобы исключить теплопотери, деформации и утечку влаги.

Ключевым элементом при соединении двух окон является соединительный профиль. Он подбирается по типу оконного профиля и по толщине монтажного зазора. Стандартная толщина соединительного профиля варьируется от 20 до 50 мм. При этом важно учитывать как статическую нагрузку, так и требования по теплосбережению. Ошибочный выбор профиля может привести к промерзанию и образованию конденсата в зоне стыка.

Перед соединением окон необходимо точно выровнять рамы по вертикали и горизонтали. Даже незначительное отклонение в 2–3 мм может затруднить открывание створок и повлиять на герметичность. Рамы соединяются через профиль саморезами с шагом не более 40 см. Пространство между рамами должно быть герметизировано монтажной пеной, а снаружи дополнительно защищено ПСУЛ или водоотводящим профилем.

Во избежание деформаций в процессе эксплуатации рекомендуется устанавливать усиливающие вставки в стыковочные профили, особенно если общая ширина конструкции превышает 2 метра. Также важно заранее рассчитать теплотехнические характеристики узла и убедиться, что коэффициент сопротивления теплопередаче соответствует нормативам региона.

Выбор типа соединительного профиля для стыковки окон

При стыковке двух ПВХ-окон важно правильно подобрать соединительный профиль, исходя из задач конструкции, глубины монтажного шва и планируемой нагрузки. Существуют несколько основных типов соединителей, каждый из которых решает конкретные задачи и имеет свои особенности установки.

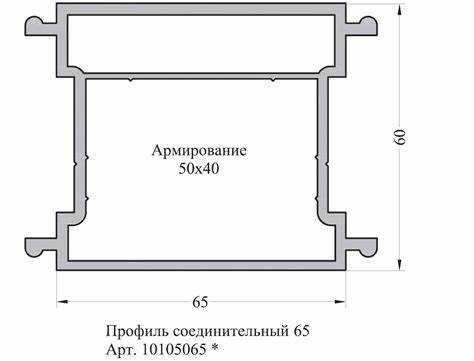

Для установки окон под прямым углом применяется H-образный профиль. Он обеспечивает жёсткое соединение рам и допускает монтаж дополнительных усиливающих вставок. Такой профиль часто используется при установке окон в эркерных зонах с минимальной теплопотерей.

Если требуется соединить окна под углом от 90° до 180°, используется угловой (или поворотный) профиль. Угол задаётся за счёт изменения формы профиля, чаще всего на заводе-изготовителе. Это решение особенно актуально при проектировании панорамных конструкций или остеклении лоджий с изгибом.

Компенсационный (или расширительный) профиль применяется при необходимости увеличить монтажную глубину или компенсировать перепады стен. Он используется при установке оконных блоков с разной строительной толщиной или в случаях, когда требуется точная подгонка под архитектурные особенности проёма.

Для жёсткого соединения окон в одну линию используется усиленный стыковочный профиль с армированием. Он устанавливается в проёмах, где предполагается высокая ветровая нагрузка или значительная масса створок. Установка требует точного расчёта несущей способности и подбора армирующего элемента по толщине и материалу.

Ниже приведена сводка по применению основных типов соединительных профилей:

Выбор профиля должен осуществляться на этапе проектирования с учётом конкретных нагрузок, геометрии проёма и требований к герметичности. Ошибка на этом этапе может привести к деформации оконного блока или снижению энергоэффективности.

Подготовка монтажного проема перед соединением рам

Перед соединением двух оконных рам ПВХ необходимо точно выровнять монтажный проем по вертикали и горизонтали. Допустимое отклонение по уровню – не более 1 мм на погонный метр. Нарушение геометрии приводит к перекосу соединительной конструкции и снижению герметичности.

Удалите остатки строительного мусора, пыль и старые уплотнители. Поверхности, к которым будет примыкать соединение, должны быть прочными и сухими. Если в проеме имеются трещины или сколы, заполните их монтажной пеной с последующим срезанием излишков после полимеризации. Щели шириной более 5 мм предварительно заполняются минеральной ватой или герметиком, чтобы исключить усадку пены.

Проверьте прочность несущих элементов вокруг проема. При наличии слабых участков выполните армирование с использованием металлических профилей или усиленных уголков. Основание под порог рам укрепляется цементной стяжкой или анкерными площадками – особенно при установке оконных блоков с шириной более 1200 мм.

На боковые стены и верх проема нанесите гидроизоляционную ленту или пароизоляцию. Это обеспечит защиту от влаги и предотвратит промерзание стыка в зоне соединения рам. Завершив подготовку, выполните контрольное измерение проема: сравните полученные размеры с габаритами соединяемых конструкций, учитывая толщину соединительного профиля.

Разметка и сверление крепежных отверстий в оконных рамах

Перед началом разметки необходимо зафиксировать обе оконные рамы в проектном положении с учётом зазоров на термическое расширение – не менее 5 мм. Используйте струбцины и монтажные клинья для временной фиксации без перекосов.

Разметку выполняйте с внутренней стороны рамы по центру створочного профиля. Оптимальное расстояние между отверстиями – 400–500 мм, при этом от края профиля до первого отверстия должно быть не менее 100 мм, чтобы избежать его разрушения. При соединении широких рам добавьте дополнительные точки крепления ближе к центру.

Сверление выполняется сквозь оба профиля одновременно, чтобы обеспечить точное совпадение отверстий. Используйте ступенчатое сверло Ø6–8 мм для внешнего слоя и Ø4,2–4,5 мм для внутреннего, если применяется саморез с буром. Глубина сверления должна превышать длину самореза минимум на 10 мм для предотвращения трещин.

При сверлении избегайте чрезмерного давления, чтобы не деформировать армирующий профиль. Если в конструкции присутствует металл, предварительно просверлите его отдельно сверлом по металлу Ø3–3,5 мм. После завершения сверления удалите пластиковую и металлическую стружку во избежание коррозии и нарушения герметичности соединения.

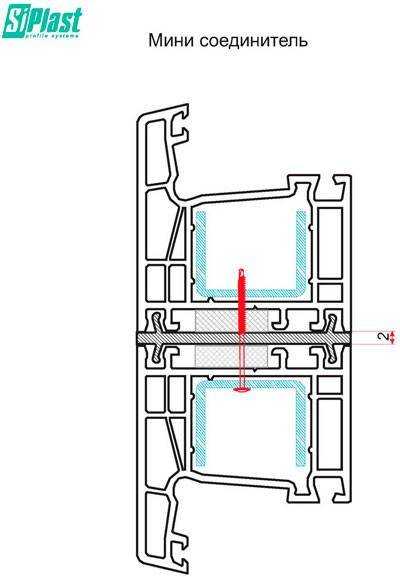

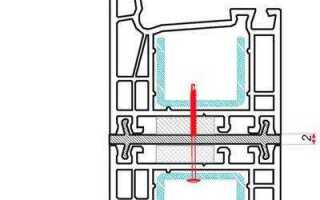

Установка соединительного профиля и его фиксация

Соединительный профиль подбирается по глубине монтажной базы оконных рам. Для стандартных ПВХ-конструкций с монтажной глубиной 58–70 мм используется профиль H-образной формы, обеспечивающий плотное прилегание без зазоров.

Перед установкой профиль обрезается по высоте оконной конструкции с припуском не более 2 мм для компенсации температурных расширений. Поверхности прилегания очищаются от пыли и обезжириваются изопропиловым спиртом.

Профиль надевается на торец одной из рам до упора. Важно проконтролировать вертикальность положения при помощи уровня. Вторая рама вставляется в профиль с усилием, чтобы обеспечить плотную посадку. При необходимости используется деревянная киянка с резиновым наконечником.

Фиксация выполняется саморезами 3,9×25 мм с шагом 150–200 мм по всей высоте соединения. Шурупы вкручиваются строго перпендикулярно к профилю через предварительно просверленные направляющие отверстия диаметром 4 мм. Глубина сверления не должна превышать 80% толщины ПВХ-рамы.

После установки зазоры между профилем и рамой заполняются нейтральным силиконовым герметиком. Это исключает проникновение влаги и воздуха внутрь соединения. Окончательная проверка выполняется визуально и путем нажатия на соединение: не должно быть люфта или деформации.

Герметизация стыка между двумя оконными блоками

Для обеспечения полной герметичности соединения ПВХ-окон необходимо тщательно обработать стык между рамами. От правильности этого этапа зависит теплоизоляция, шумоизоляция и защита от влаги.

• Перед началом герметизации поверхность очищают от пыли, остатков монтажной пены и жировых загрязнений. Используется изопропиловый спирт или специализированные очистители для ПВХ.
• Щель между рамами заполняется монтажной пеной с низким коэффициентом расширения. Рекомендуется применять профессиональные составы с классом огнестойкости B2 и плотностью не менее 25 кг/м³.
• После полимеризации пены (не менее 2 часов при +20 °C) излишки аккуратно срезаются ножом заподлицо с плоскостью профиля.
• Для внешней герметизации применяется паропроницаемая лента (ПСУЛ) или фасадный герметик на основе MS-полимеров. Важно, чтобы герметик был совместим с пластиком и устойчив к ультрафиолету.
• Внутренний слой герметизации формируют с помощью пароизоляционной ленты или акрилового герметика. Цель – исключить проникновение водяного пара в шов изнутри помещения.
• Ширина и тип герметизирующих материалов подбираются исходя из ширины стыка, которая не должна превышать 15 мм. При больших зазорах необходима предварительная установка доборных профилей.

При соблюдении вышеуказанных требований стык между двумя ПВХ-окнами становится полностью герметичным, устойчивым к сезонным подвижкам и сохраняет заявленные характеристики оконной системы на весь срок службы.

Утепление соединения и предотвращение мостиков холода

Для эффективного утепления стыка двух ПВХ окон необходимо использовать уплотнительные материалы с низкой теплопроводностью и высокой паропроницаемостью. Оптимально применять полиуретановую монтажную пену с коэффициентом теплопроводности не выше 0,035 Вт/(м·К), что минимизирует теплопотери.

После заполнения пены рекомендуется обрезать излишки и наклеить паро- и гидроизоляционные ленты, например, из вспененного полиэтилена с клеевым слоем, обеспечивающие герметичность и предотвращающие проникновение влаги. Ленты должны перекрывать шов минимум на 5 см с каждой стороны.

Для предотвращения образования конденсата на стыке применяют дополнительный внутренний уплотнитель из силиконового или EPDM-каучука. Он компенсирует деформации и сохраняет герметичность при температурных колебаниях от –40 до +60 °C.

Важен правильный монтаж – зазор между рамами должен быть не менее 10 мм для равномерного заполнения утеплителем и обеспечения вентиляции. Недопустимо уплотнять шов без обеспечения свободного расширения монтажной пены, чтобы избежать трещин и деформаций.

Регулярная проверка состояния утеплителя и уплотнителей необходима через 3–5 лет эксплуатации. При обнаружении усадки пены или повреждений уплотнителя требуется оперативная замена для сохранения теплового барьера.

Проверка геометрии и плотности прилегания после монтажа

Первичный контроль геометрии стыка двух окон ПВХ проводят с помощью строительного уровня и угольника. Допустимое отклонение по вертикали и горизонтали не должно превышать 2 мм на 1 метр длины соединения. Особое внимание уделяют углам: перпендикулярность проверяют угольником с точностью до 1 мм.

Для оценки плотности прилегания используют резиновый уплотнитель и щуп толщиной 0,2 мм. Щуп должен с трудом проходить между створками или рамами по всему периметру соединения. Если щуп проходит свободно, требуется корректировка или дополнительное уплотнение.

После визуальной и инструментальной проверки проводят тест на герметичность. Для этого направляют струю воздуха под давлением 50–100 Па на соединение. При появлении сквозняков или слышимого шума уплотнители проверяют и при необходимости заменяют или корректируют прижим створок.

При выявлении зазоров более 3 мм применяют монтажные клинья для регулировки положения окон. После регулировки геометрию проверяют повторно. Рекомендуется провести контрольную проверку через 24 часа после монтажа, чтобы учесть возможную усадку или смещение конструкций.

Вопрос-ответ:

Какие способы существуют для надежного соединения двух ПВХ окон между собой?

Существует несколько методов, позволяющих соединить два ПВХ окна: установка специального соединительного профиля, использование угловых крепежей и применение монтажной ленты. Выбор способа зависит от конструкции окон, их расположения и требований к герметичности. Чаще всего для создания прочного и герметичного соединения применяют соединительный профиль, который фиксируется в пазы рам обеих окон и дополнительно уплотняется специальным уплотнителем.

Как правильно подготовить поверхности окон для их соединения, чтобы избежать протечек?

Перед началом соединения нужно тщательно очистить поверхности рам от грязи, пыли и жира. Если используются уплотнители или монтажная лента, важно, чтобы основание было сухим и ровным, чтобы обеспечить плотное прилегание материалов. Также рекомендуется проверить состояние уплотнительных резинок в местах стыков — при необходимости заменить изношенные детали, чтобы избежать образования щелей и протечек после монтажа.

Можно ли самостоятельно соединить два окна ПВХ, если нет специального инструмента и опыта?

Выполнить соединение можно самостоятельно, если использовать простые методы, например, монтажная лента или угловые крепежи, которые не требуют сложного оборудования. Однако для установки соединительного профиля и обеспечения высокого качества герметизации лучше обратиться к специалистам. Неправильный монтаж может привести к сквознякам и снижению теплоизоляции, поэтому при отсутствии опыта стоит тщательно изучить инструкцию и рекомендации производителей.

Как обеспечить герметичность и звукоизоляцию в месте соединения двух окон ПВХ?

Для герметичности используют специальные уплотнители, которые устанавливают между рамами окон в зоне стыка. Также применяют монтажную ленту с клеевым основанием, которая дополнительно защищает от проникновения влаги и воздуха. Чтобы повысить звукоизоляцию, стоит обратить внимание на качество используемых материалов и плотность соединения. Иногда дополнительно применяют звукоизоляционные прокладки или уплотнительные вставки, которые уменьшают шумовые потоки через стык.
