Дымогенератор – это простой и эффективный инструмент для диагностики утечек в системе впуска, вакуумных магистралях, системе вентиляции картерных газов и даже выхлопной системе. Заводские устройства стоят от 10 до 50 тысяч рублей, но собрать аналогичный прибор можно за сумму менее 1000 рублей, используя доступные детали из автомагазинов и строительных гипермаркетов.
В основе конструкции – герметичный резервуар объемом 0,5–1 литр, например, металлическая фляга или баллон от фреона. К нему подключается компрессор с давлением не более 0,5 бар и нагревательный элемент – свеча накаливания от дизельного двигателя или нихромовая спираль. В качестве дымообразующей жидкости используется минеральное масло или смесь глицерина с пропиленгликолем (соотношение 3:1).
Важно предусмотреть регулировку давления и температурный контроль. Без этих элементов устройство может быть опасным: перегрев ёмкости приводит к разрушению корпуса, а избыточное давление – к выбросу горячего масла. Рекомендуется установить манометр и термодатчик на выходе, а также предохранительный клапан.
Для подачи дыма в систему удобно использовать силиконовые или резиновые шланги с внешним диаметром 8–10 мм. Герметичность соединений достигается с помощью хомутов и самодельных резиновых заглушек. Рабочий режим – непрерывная генерация дыма в течение 2–3 минут, что позволяет выявить даже микротрещины с помощью направленного света и мыльного раствора.
Соблюдение техники безопасности при эксплуатации самодельного дымогенератора – обязательное условие. Работа должна вестись на открытом воздухе или в хорошо вентилируемом помещении. Запрещено использовать бензин, спирт и другие легковоспламеняющиеся жидкости в качестве дымообразующего материала.

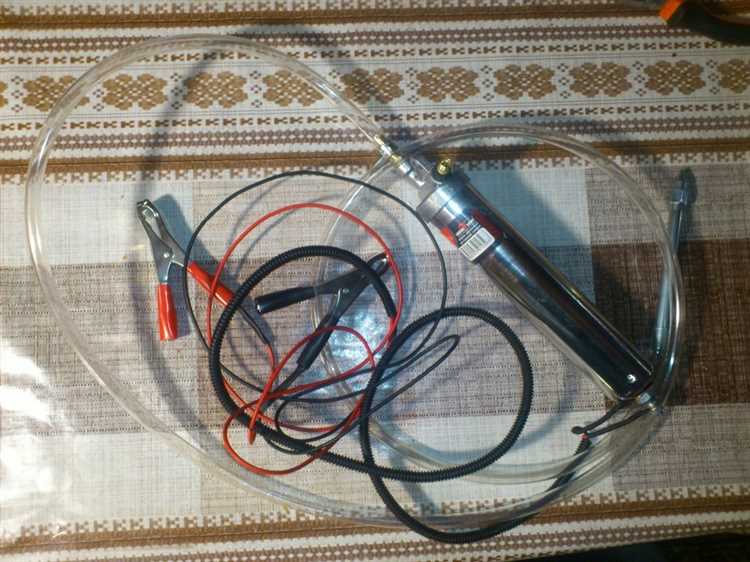

Выбор подходящего типа дымогенератора для диагностики утечек
Для эффективного поиска утечек в вакуумной системе, системе впуска, выхлопе или в трубках вентиляции картера важно выбрать тип дымогенератора, соответствующий условиям эксплуатации и конструкции автомобиля.
Нагревательный тип на минеральном масле – оптимальный выбор для систем, требующих густого и стабильного дыма. Такой дым хорошо виден даже при слабом освещении. Используется спираль из нихрома и компрессор, создающий давление до 0,2–0,3 бар, что безопасно для большинства автомобильных компонентов. Обязателен контроль температуры – перегрев может вызвать воспламенение масла.
Ультразвуковой дымогенератор менее распространён, но позволяет работать с чувствительной электроникой, поскольку не требует нагрева. Производит холодный, мелкодисперсный туман. Применим при тестировании герметичности фар, блоков управления, корпусов ЭБУ. Недостаток – недостаточная плотность дыма при проверке крупных утечек.
Дымогенераторы на основе глицерина – компромисс между ценой и качеством. Глицерин легко доступен, дым густой, но оставляет осадок на внутренних поверхностях, что критично при тестировании впускных трактов с датчиками массового расхода воздуха.
Не используйте бытовые ароматизаторы, масла с примесями или неизвестный состав жидкости – это может привести к повреждению датчиков и загрязнению системы.
При выборе учитывайте, какое давление допустимо для конкретной системы автомобиля. Например, для систем EVAP давление выше 0,5 бар может привести к повреждению клапанов и шлангов. Наличие манометра и регулируемого источника воздуха – обязательное условие безопасности при самостоятельной сборке дымогенератора.

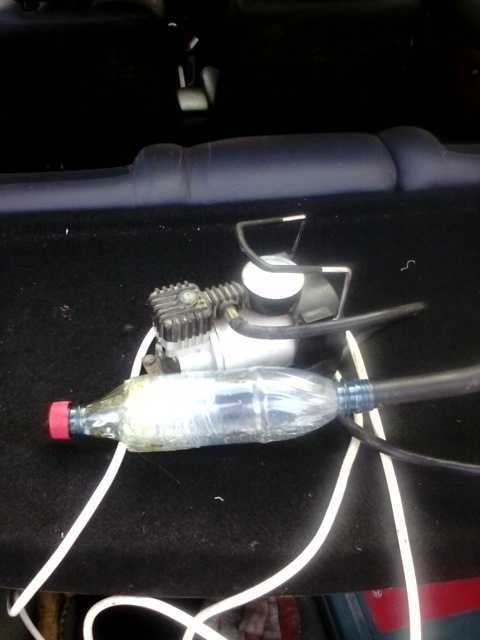

Какие материалы и компоненты понадобятся для сборки
Основой корпуса может служить металлическая банка объёмом 0,5–1 литр с герметичной крышкой. Толщина стенок – не менее 0,5 мм, чтобы выдерживать нагрев без деформации. Желательно использовать нержавеющую сталь или оцинкованное железо.
Для нагревательного элемента потребуется спираль от электроплитки мощностью 200–400 Вт. Альтернатива – нихромовая проволока диаметром 0,5–0,8 мм, длиной около 30–40 см, намотанная на керамический изолятор.
Источник питания – аккумулятор на 12 В или блок питания постоянного тока с токовой отдачей не менее 5 А. При использовании сети потребуется понижающий трансформатор с выпрямителем и фильтром.
Провода – медные, сечением от 1 мм², с термостойкой изоляцией (силикон, стеклоткань). Обязательно использование клеммных колодок или пайки для надёжного соединения проводки.
Фитинг для выхода дыма – латунный или стальной штуцер диаметром 8–10 мм. Резьбовое соединение обеспечит плотную установку в крышке корпуса. Уплотнение – термостойкий герметик или асбестовый шнур.
Курительная смесь – древесные опилки лиственных пород: бук, ольха, яблоня. Частицы не должны быть слишком мелкими, иначе они быстро прогорают. Влажность – 10–15%.

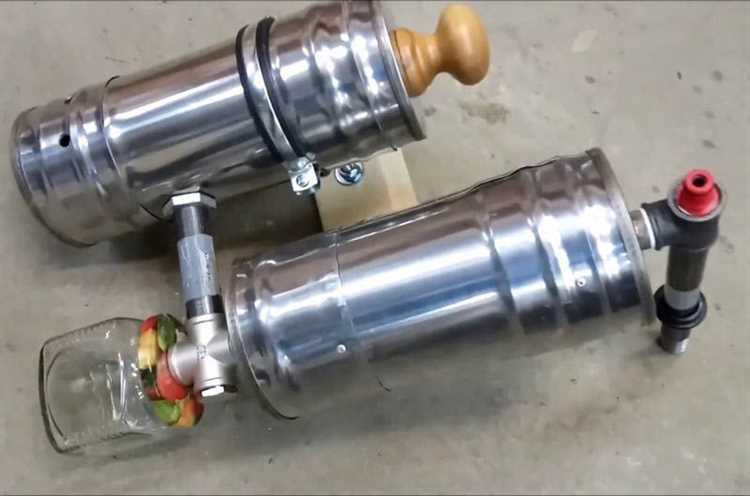

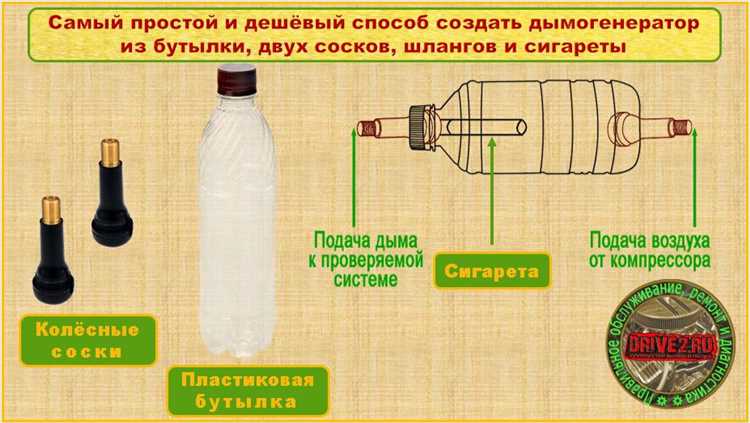

Сборка корпуса и подготовка системы подачи дыма
Для корпуса подходит металлическая труба диаметром 80–100 мм и длиной около 300 мм. Толщина стенки – не менее 2 мм, чтобы выдерживать нагрев. Один торец заглушается металлической крышкой, в которой сверлится отверстие под патрубок подачи воздуха. Используется штуцер с резьбой 1/4 дюйма, герметизируется термостойким герметиком или прокладкой из асбеста.
На противоположном торце вырезается отверстие под выход дыма. Вваривается трубка диаметром 10–15 мм, ориентированная под углом вниз – это предотвращает скопление конденсата внутри. Внутри корпуса устанавливается металлическая сетка или перфорированная пластина на расстоянии 5–7 см от дна – на неё укладываются щепки.
Для подачи воздуха используется компрессор или насос от аквариума с регулировкой давления. Шланг соединяется с патрубком через термостойкий переходник. Давление не должно превышать 0,2–0,3 бар, иначе щепки выгорают слишком быстро. Воздушный поток направляется ниже уровня щепок для равномерного тления.
При сборке все соединения проверяются на герметичность. Особенно важно исключить утечки возле зоны нагрева. Дополнительно можно обернуть корпус слоем базальтовой ваты и зафиксировать жестяным кожухом – это снижает теплопотери и защищает соседние элементы автомобиля от перегрева.
Подключение источника питания и нагревательного элемента
Для нагрева масла в дымогенераторе чаще всего используют спираль из нихрома или мощный резистор. Рекомендуемая мощность нагревателя – 50–100 Вт при напряжении 12 В, чтобы обеспечить быстрый нагрев без перегрузки автомобильной электросети.
- Используйте провод сечением не менее 2,5 мм² для подключения к аккумулятору, чтобы избежать перегрева и падения напряжения.
- Обязательно подключайте через предохранитель на 10 А, установленный как можно ближе к источнику питания.
- Нагревательный элемент монтируется на керамическую или металлическую платформу, исключающую плавление корпуса. Не допускайте контакта нагревателя с пластиком.
Для управления подачей питания рекомендуется использовать реле или кнопку с токовой нагрузкой не менее 15 А. В случае применения реле – управляющий сигнал можно брать с зажигания, чтобы исключить работу при выключенном двигателе.
- Подключите «+» от аккумулятора через предохранитель к одному из контактов реле или напрямую к кнопке.
- Выход с реле или кнопки соедините с нагревателем.
- Минус нагревателя соедините напрямую с кузовом или «массой» аккумулятора.
Для безопасности проверяйте нагрев только на разобранном устройстве. После первого включения убедитесь, что температура достигает 200–250 °C – это оптимальный диапазон для генерации густого дыма без перегрева масла.
Выбор безопасной жидкости для генерации дыма
Для самодельного дымогенератора подходят только те жидкости, которые при нагреве не выделяют токсичных соединений. На практике применяются составы на основе глицерина и пропиленгликоля в дистиллированной воде. Оптимальное соотношение – 30% глицерина и 70% пропиленгликоля. Такая смесь обеспечивает густой, стабильный дым и не оставляет масляных следов в системе.
Пропиленгликоль (PG) безопасен при кратковременном испарении, не разъедает резиновые и пластиковые элементы, хорошо испаряется при температуре 180–200 °C. Глицерин (VG) увеличивает плотность дыма, но требует температуры выше 220 °C, что может вызвать перегрев генератора при недостаточном охлаждении.
Категорически запрещено использовать моторное масло, тормозную жидкость, спирты, растворители, жидкости для вейпов с ароматизаторами. Они токсичны при нагреве, засоряют систему, разрушают уплотнения и опасны для дыхания.
Перед заливкой новой жидкости необходимо полностью удалить остатки предыдущей смеси. При первом запуске следить за температурой испарителя – перегрев приведёт к разложению компонентов с образованием формальдегида и акролеина. Использовать только термостойкие шланги и бачки из стекла или нержавеющей стали.

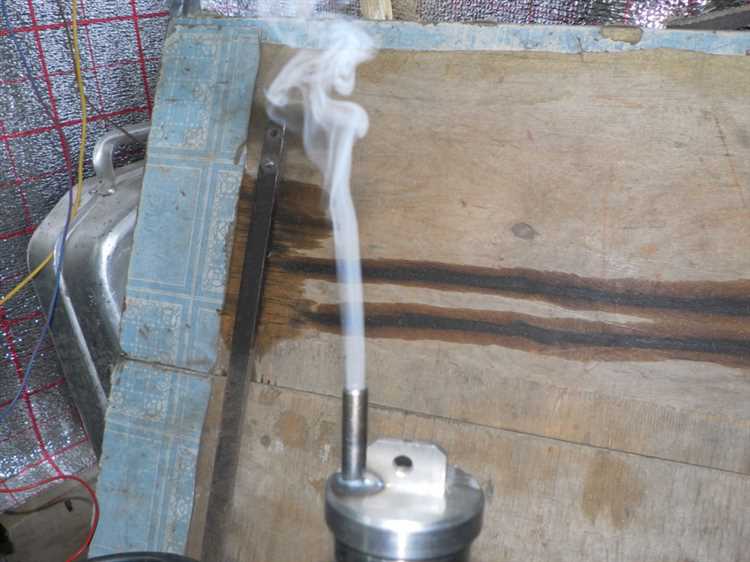

Проверка работоспособности и подключение к системе автомобиля
Перед подключением дымогенератора убедитесь в исправности всех компонентов: нагревательного элемента, насоса и блока управления. Измерьте сопротивление нагревателя мультиметром – должно быть в пределах 1,5–3 Ом. Насос проверяется на подачу воздуха с производительностью не менее 2 л/мин. Блок управления тестируется под нагрузкой на выходе с помощью тестера напряжения и сигнала управления.
Подключение к системе автомобиля осуществляется к бортовой электросети 12 В через предохранитель на 5 А, расположенный максимально близко к аккумулятору. Для запуска дымогенератора желательно использовать реле с катушкой на 12 В и силовой контакт на 30–40 А, чтобы исключить перегрузку штатной проводки.
Подвод воздуха к дымогенератору лучше реализовать через штатный вакуумный контур или отдельный электропривод заслонки с обратным клапаном. Это предотвратит попадание выхлопных газов внутрь системы вентиляции. Обязательно закрепите все соединения герметичными хомутами и используйте силиконовые шланги с耐 температурой не менее 150°C.
Для проверки работоспособности включите дымогенератор на 5 минут и контролируйте стабильность подачи дыма без перебоев. Проверьте отсутствие утечек воздуха и нагревательных элементов в местах соединений. После теста оцените уровень дымности в салоне, используя специальные дымовые индикаторы или просто визуально.
Вопрос-ответ:
Для чего нужен дымогенератор в автомобиле и как он помогает?
Дымогенератор используется для проверки герметичности различных систем автомобиля — например, системы вентиляции картера, впуска воздуха или выхлопа. Он позволяет визуально обнаружить места утечек, подавая дым под давлением, который выходит через поврежденные участки, облегчая их выявление и устранение.
Какие материалы и инструменты понадобятся для изготовления простого дымогенератора своими руками?
Для самодельного устройства часто используют металлическую или стеклянную емкость для сжигания дымообразующего материала (например, древесных опилок или специальной смеси), небольшой вентилятор для подачи воздуха и шланг для вывода дыма. Также пригодятся простые инструменты — дрель, паяльник, герметик и крепежные элементы. Важно, чтобы корпус был прочным и выдерживал нагрев.
Как правильно выбрать дымообразующий материал для самодельного дымогенератора, чтобы дым был видимым и безопасным?
Для генерации густого и заметного дыма чаще всего применяют сухие древесные опилки или щепу без добавок, которые хорошо тлеют, выделяя белый или серый дым. Нельзя использовать материалы с химическими добавками или пластик, так как они выделяют токсичные вещества. Некоторые мастера рекомендуют специальные составы, предназначенные именно для дымогенераторов, но для простых проверок достаточно натуральной древесины без смол.
Какие меры безопасности нужно соблюдать при эксплуатации самодельного дымогенератора в автомобиле?
Важно обеспечить хорошую вентиляцию в помещении или работать на открытом воздухе, чтобы избежать накопления дыма и вредных веществ. Следует контролировать температуру корпуса, чтобы не допустить возгорания. Необходимо использовать термостойкие перчатки при работе с горячими частями и не оставлять устройство без присмотра во время работы. Кроме того, надо учитывать расположение выхлопного шланга, чтобы дым не попадал в салон.
Можно ли использовать самодельный дымогенератор для диагностики утечек в других системах автомобиля, кроме вентиляции картера?
Да, дымогенератор подходит для проверки герметичности различных элементов — например, системы охлаждения, вакуумных магистралей, впускного коллектора или даже уплотнений дверей и багажника. Подача дыма помогает визуально определить неплотности и трещины, что облегчает ремонт и экономит время на поиск неисправностей.
Как сделать дымогенератор своими руками для автомобиля и какие материалы потребуются?
Для создания дымогенератора на авто понадобится корпус (например, металлическая коробка или труба), нагревательный элемент (спираль или нихромовая проволока), вентилятор для подачи воздуха, ёмкость для жидкой смеси (часто используется смесь глицерина и воды) и термостат для контроля температуры. Важным этапом является герметизация и правильное подключение элементов, чтобы избежать перегрева и обеспечить стабильный дым. Все детали должны быть устойчивы к высоким температурам и влажности. Для сборки нужны базовые инструменты: паяльник, отвертки, изолента и провода.
Какие особенности эксплуатации самодельного дымогенератора на машине и как избежать проблем при его использовании?
При использовании самодельного устройства стоит регулярно проверять состояние нагревательного элемента и целостность корпуса, чтобы избежать коротких замыканий и перегрева. Жидкость для генерации дыма нужно подбирать с учётом температуры нагрева, чтобы не образовывался токсичный или слишком густой дым. Важно также обеспечить хорошую вентиляцию, чтобы дым выходил равномерно и не скапливался внутри автомобиля. При длительной работе рекомендуется делать перерывы для охлаждения устройства. Соблюдение этих правил помогает продлить срок службы прибора и сохранить безопасность во время эксплуатации.
