Интернет розетка – это стационарный разъём для подключения Ethernet-кабеля, обеспечивающий надёжное и стабильное соединение с локальной сетью или интернетом. В отличие от временного подключения через патч-корды, стационарная розетка уменьшает износ кабеля, облегчает организацию пространства и улучшает внешний вид интерьера.
Перед началом работ потребуется выбрать тип розетки (обычно RJ45), категорию кабеля (Cat5e, Cat6 или выше – в зависимости от скорости и длины линии) и подходящий инструмент: зачистной нож, обжимной инструмент (кримпер), тестер сети, а также модуль Keystone или розетку со встроенными клеммами IDC.
Наиболее надёжный вариант – использовать витую пару категории Cat6 с экранированием (FTP или S/FTP), особенно если кабель будет проложен рядом с электропроводкой. Максимальная длина одного сегмента без усиления сигнала – 90 метров. Рекомендуется прокладывать кабель в гофрированной трубе или кабель-канале для защиты от механических повреждений и помех.
Монтаж начинается с прокладки кабеля от маршрутизатора до выбранного места установки. На выходе кабель подключается к розетке по схеме T568B, обеспечивающей совместимость с большинством устройств. Контакты зажимаются без пайки – достаточно правильно разместить жилы по цвету и надёжно зафиксировать их в разъёме с помощью инструмента или вставки с автофиксатором.
После установки важно провести тестирование с помощью сетевого тестера: каждый из 8 контактов должен прозваниваться в правильной последовательности. При наличии ошибок (перепутанные пары, обрывы) потребуется повторная коммутация. Только после успешного теста розетку можно закрепить в монтажной коробке и установить декоративную рамку.
Выбор подходящего типа интернет розетки для конкретного помещения
Перед установкой розетки важно учитывать технические параметры и назначение помещения. От этого зависит как тип разъёма, так и способ монтажа.
- Гостиная или кабинет: Подходит розетка с разъёмом RJ-45 категории не ниже Cat 6. Она обеспечивает стабильное подключение для Smart TV, компьютеров и игровых приставок. Монтаж – встраиваемый, на уровне розеток электропитания. Используйте экранированный разъём при наличии рядом силовых кабелей.
- Кухня: Если планируется подключение умной техники, выбирайте компактную накладную розетку с влагостойким корпусом (IP44). Кабель – витая пара в экране, чтобы исключить влияние электроприборов.
- Спальня: Оптимальны розетки с минимальным уровнем излучения – экранированные, с заземлением. Подключение в зоне прикроватной тумбы удобно для зарядки или работы с ноутбуком. Разъём – RJ-45 Cat 6a или выше.
- Домашняя серверная или шкаф с роутером: Используйте модульные панели с несколькими портами RJ-45 Cat 6a–Cat 7. Желательно применение розеток Keystone с возможностью замены без демонтажа корпуса. Важна маркировка портов и наличие управления кабельной организацией.
- Детская комната: Рекомендуются розетки с крышкой и глубокой установкой. Разъём – RJ-45 Cat 6, только экранированный, если рядом розетки питания. Монтаж на высоте не менее 1,5 м от пола.
Не устанавливайте интернет-розетки вблизи водопровода, отопительных труб и в зонах с повышенной влажностью без соответствующей защиты корпуса. Категория кабеля и розетки должна быть одинаковой, иначе снижается пропускная способность и возрастает риск помех.

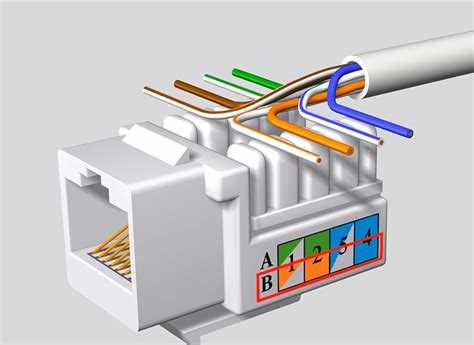

Необходимые инструменты и материалы для монтажа интернет розетки
Понадобится витая пара категории не ниже Cat5e. Для домашней сети предпочтительнее использовать кабель UTP, так как он не имеет экранирования и проще в укладке.
Покупайте розетку RJ-45 под конкретную категорию кабеля. Модуль Keystone обеспечивает более удобную и надёжную установку. Некоторые модели требуют монтажной коробки – проверьте совместимость заранее.
Нужен обжимной инструмент (кримпер) с возможностью зачистки и обрезки проводников. Для подключения к розетке – пунсон или монтажный нож 110 типа, если используется розетка с IDC-контактами.
Крестовая отвертка необходима для крепления модуля в коробке. Канцелярский нож – для снятия внешней изоляции кабеля. Не используйте его для зачистки жил – можно повредить проводники.
Тестер витой пары позволяет убедиться в правильности подключения. Бюджетная модель с индикацией на двух блоках подойдёт для домашнего использования.
Для аккуратной укладки кабеля в стене может понадобиться перфоратор и пластиковые клипсы или кабель-канал. Не допускайте резких перегибов – минимальный радиус изгиба должен быть не менее четырёх диаметров кабеля.
Определение оптимального места установки розетки в комнате
Перед установкой интернет-розетки необходимо учесть расположение маршрутизатора и планируемых сетевых устройств. Оптимальное место – вблизи маршрутизатора или в центральной части помещения, чтобы минимизировать длину витой пары и избежать сигнальных потерь.
Не размещайте розетку за крупной мебелью, особенно стационарной – это усложнит доступ для подключения и обслуживания. Минимальное расстояние от пола – 30 см, но если предполагается установка на рабочем месте (например, возле стола), удобнее разместить розетку на высоте 60–80 см от уровня пола.
Избегайте близости к источникам электромагнитных помех – розеткам 220 В, электрическим щиткам, микроволновым печам, розеткам с высокими токами нагрузки. Расстояние до таких объектов должно быть не менее 30 см. Не прокладывайте сетевой кабель в одной гофре с силовым, даже если экономится время – это приводит к искажению сигнала.
Если используется слаботочный щиток, размещение интернет-розетки рядом с ним упрощает разводку и диагностику. При наличии гипсокартонных перегородок учитывайте расположение стоек – крепление розетки должно приходиться на прочный участок.
Подготовка кабеля и его прокладка до точки подключения
Измерьте точное расстояние от маршрутизатора до розетки с учётом всех поворотов и препятствий. Добавьте 1–2 метра запаса. Избегайте укладки рядом с силовыми кабелями – не менее 20 см параллельно, либо под углом 90° при пересечении.
Для внутренней прокладки используйте гофру ПВХ 16 мм или кабель-канал 25×16 мм. В бетонных или кирпичных стенах предпочтительна штроба глубиной 20–25 мм. Зафиксируйте кабель в гофре хомутами через каждые 50–70 см. При использовании кабель-канала крепление через каждые 40 см и в местах изгиба обязательно.
Не перегибайте кабель. Радиус изгиба – не менее 4 диаметров кабеля. Не допускайте растягивания – усилие не должно превышать 110 Н. Проверяйте целостность витой пары после прокладки, особенно при монтаже в узких каналах или углах.
На конце кабеля оставьте запас не менее 30 см для подключения в розетке. Перед подсоединением зачистите оболочку на 5–6 см, не повреждая изоляцию жил. Распутывать пары допускается только в зоне подключения – не более 13 мм от места обжима.
Подключение витой пары к разъёмам интернет розетки

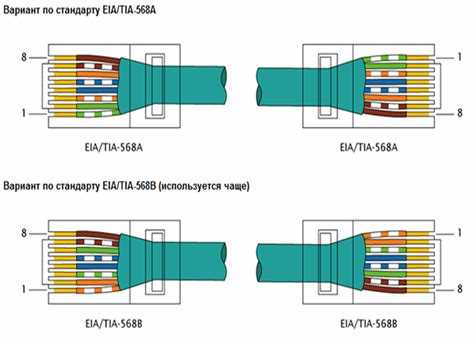

Для подключения используется кабель категории не ниже Cat5e. Сначала снимается внешняя изоляция на 3–4 см, чтобы обнажить четыре витые пары. Каждую пару расплетают на длину 1,5–2 см, стараясь не повредить жилы. При использовании розетки типа Keystone или модульной розетки с IDC-контактами важно соблюдать цветовую схему T568A или T568B – они не взаимозаменяемы в одной сети.
Жилы укладываются в пазы с соответствующей маркировкой, не перекручиваются. Сильное изгибание недопустимо – радиус изгиба не должен быть меньше 4 диаметров кабеля. Контакты обжимаются с помощью специального инструмента – ударной или ножевой вставки (punch-down tool). Простое нажатие пальцем не обеспечит надежного контакта.
После подключения проверяется плотность посадки каждой жилы. Выступающие или плохо обжатые жилы вызывают потерю сигнала. При подключении двух и более розеток в цепь, важно использовать отдельный кабель для каждой – последовательное соединение недопустимо.
В завершение устанавливается крышка розетки. Проверка подключения производится с помощью тестера витой пары – последовательность проводников должна соответствовать выбранной схеме, без обрывов и перекрестных соединений.

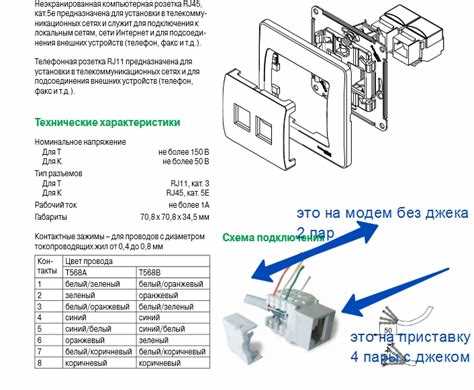

Крепление розетки к стене и проверка надёжности соединений
Перед креплением убедитесь, что монтажная коробка установлена строго вровень со стеной и надежно зафиксирована. Розетка должна плотно прилегать к коробке без люфтов.
- Подключите кабели к контактам согласно маркировке, используя подходящий инструмент – предпочтительны обжимные клеммы или винтовые зажимы с качественным затягиванием (момент 0,4–0,6 Н·м).
- Проверьте отсутствие оголенных проводов вне зажимов – длина оголенного участка должна быть не более 10 мм.
- Перед креплением розетки аккуратно уложите кабели внутри монтажной коробки, избегая заломов и чрезмерного натяжения.
- Закрепите розетку на коробке с помощью винтов, затягивая их равномерно, чтобы избежать перекосов и обеспечить плотное прилегание.
После крепления выполните контроль надежности соединений:
- Легким покачиванием розетки проверьте отсутствие люфтов и смещения.
- Используйте мультиметр для проверки целостности цепи и отсутствия замыканий между контактами.
- Если в розетке предусмотрены индикаторы, убедитесь в их корректной работе при подаче питания.
- Проверьте усилие при подключении кабеля патч-корда: штекер должен вставляться без усилий и надежно фиксироваться.
При обнаружении любых дефектов – ослабленных винтов или неплотного контакта – устраните их сразу. Некачественное крепление приводит к ухудшению сигнала и возможным повреждениям оборудования.

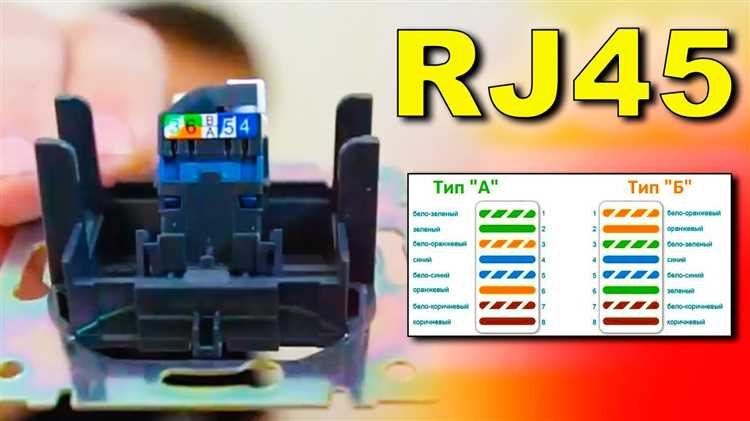

Проверка работоспособности подключения с помощью сетевого тестера
После подключения проводов к интернет-розетке важно убедиться в корректности монтажа и целостности кабеля. Для этого используется специализированный сетевой тестер, который проверяет цепи на обрыв, короткое замыкание и правильность распиновки.
Подключение тестера: один блок тестера вставляется в установленную розетку, второй – в кабельный наконечник или патч-корд на другом конце линии. Для тестирования обязательно используйте тот же тип кабеля, что и при монтаже (например, витая пара категории 5e или 6).
Распиновка: сетевой тестер проверит соответствие каждой жилы стандарту T568A или T568B. При правильной распиновке индикаторы тестера загорятся в нужной последовательности. Если индикаторы мигают не по порядку или не загораются – проверьте схему подключения и при необходимости переподключите провода.
Целостность кабеля: тестер определяет наличие обрывов и коротких замыканий. Обрыв одной жилы приведёт к отсутствию сигнала на соответствующем индикаторе. Короткое замыкание выявляется одновременным свечением нескольких индикаторов или предупреждающим сигналом тестера.
Рекомендуется провести тест несколько раз, меняя положение кабеля, чтобы исключить случайные ошибки из-за плохого контакта.
Использование сетевого тестера на ранних этапах монтажа позволит своевременно выявить ошибки, предотвратив сбои в работе интернета и сократив время на диагностику в будущем.
