Кессон – герметичная камера, устанавливаемая над устьем скважины с целью защиты оборудования от промерзания и попадания грунтовых вод. Заводские модели стоят от 25 000 рублей и выше, при этом их монтаж часто требует привлечения спецтехники. Самостоятельное изготовление и установка кессона позволяют существенно сократить расходы, адаптируя конструкцию под конкретные условия участка.
Минимальные размеры самодельного кессона: диаметр – 1 метр, глубина – не менее 1,8 метра. Это необходимо для размещения обвязки и обеспечения доступа для обслуживания. Герметичность достигается за счёт сварных швов и резиновых уплотнителей на вводах труб. Оптимальный материал для корпуса – стальной лист толщиной от 4 мм или пластиковая труба большого диаметра (ПНД, ПВХ). Пластик легче, не подвержен коррозии, но требует армирования стенок от деформации грунтом.
Перед установкой важно определить уровень промерзания почвы в вашем регионе – кессон должен быть заглублён на 30–50 см ниже этой отметки. Основание из бетона или гравийной подушки предотвращает смещение конструкции при сезонных подвижках. Обязателен монтаж вентиляции, иначе внутри будет накапливаться конденсат, способный повредить автоматику насоса.
Самодельный кессон требует тщательной гидроизоляции. Для металлических моделей используется битумная мастика и рулонная изоляция, для пластиковых – резиновый герметик в местах стыков. После монтажа зазор между стенками кессона и грунтом засыпается слоями песчано-гравийной смеси с тщательной трамбовкой. Крышка должна быть утеплена (минеральная вата, пеноплекс) и надёжно закреплена, чтобы исключить проникновение влаги и животных.

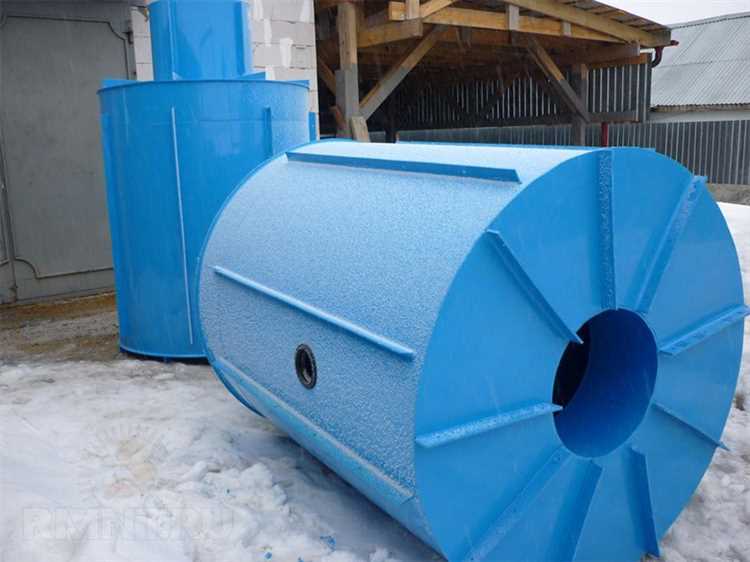

Выбор места установки кессона и его глубины
Кессон должен располагаться непосредственно над устьем скважины. Допустимое отклонение – не более 10 см, чтобы избежать перекосов при монтаже обвязки. Установка в стороне от скважины невозможна без герметичного горизонтального подземного участка, что значительно усложняет конструкцию и увеличивает риск протечек.
- Не размещайте кессон ближе 3 метров к фундаменту зданий – вибрации и возможные подвижки грунта могут повлиять на конструктивные элементы строения.
- Расстояние до септика или поля фильтрации – минимум 5 метров, чтобы исключить попадание сточных вод в питьевую воду.
- Избегайте мест с высоким уровнем грунтовых вод, если кессон не металлический или не имеет двойной герметизации. При уровне воды выше 1,5 м рекомендуется использовать бетонную плиту-якорь и анкерное крепление.
- Не устанавливайте кессон в местах с интенсивным движением техники – даже заглублённый, он может быть повреждён нагрузкой от колес или гусениц.
Минимальная глубина установки определяется глубиной промерзания грунта в вашем регионе. Горловина кессона должна находиться на 15–20 см ниже этого уровня. Например:
- Центральная Россия – промерзание до 1,4 м → крышка кессона должна находиться на глубине около 1,6 м.
- Южные регионы – достаточно заглубления на 1–1,2 м.
- Северные территории – заглубление до 2 м и более, дополнительно требуется теплоизоляция крышки и входа коммуникаций.
Внутреннюю высоту кессона выбирайте не менее 2 м, чтобы обеспечить удобство обслуживания оборудования. Глубина шахты – сумма высоты кессона и слоя песчано-гравийной подготовки (30–40 см). Общая глубина котлована может достигать 2,5 м, в зависимости от выбранной модели и условий участка.

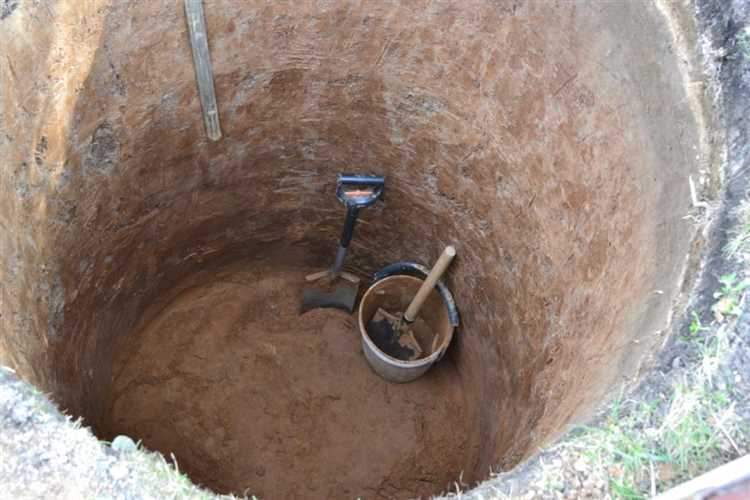

Как рассчитать размеры кессона под конкретную скважину
Для точного расчёта размеров кессона необходимо учитывать диаметр обсадной трубы, глубину промерзания грунта, уровень залегания водопровода и доступность технического обслуживания.
Минимальный внутренний диаметр кессона должен быть не менее 1 метра, если предполагается установка насоса, автоматики и гидроаккумулятора. При установке только оголовка и переходников допустимо использовать диаметр от 0,8 метра.
Глубина кессона рассчитывается исходя из средней глубины промерзания в регионе. Для большинства центральных районов России – от 1,5 до 2 метров. Нижняя часть кессона должна находиться минимум на 20–30 см ниже точки промерзания. Это обеспечит защиту оборудования от замерзания.
Высота кессона над обсадной трубой должна позволять свободное размещение и обслуживание всех элементов системы. От края трубы до внутреннего потолка рекомендуется оставлять не менее 40–50 см запаса.
Горловина должна обеспечивать герметичный доступ к оборудованию и позволять установку люка с теплоизоляцией. При необходимости монтажа человека внутрь минимальная высота горловины – 60 см.
Если водопровод входит сбоку, его ввод следует размещать ниже уровня промерзания, но выше дна кессона не менее чем на 20 см, чтобы избежать подтопления обратным током воды.
Дополнительно нужно предусмотреть толщину стен кессона (обычно 10–20 см для бетона или 5–10 мм для металла) и учитывать её при расчётах наружных габаритов.

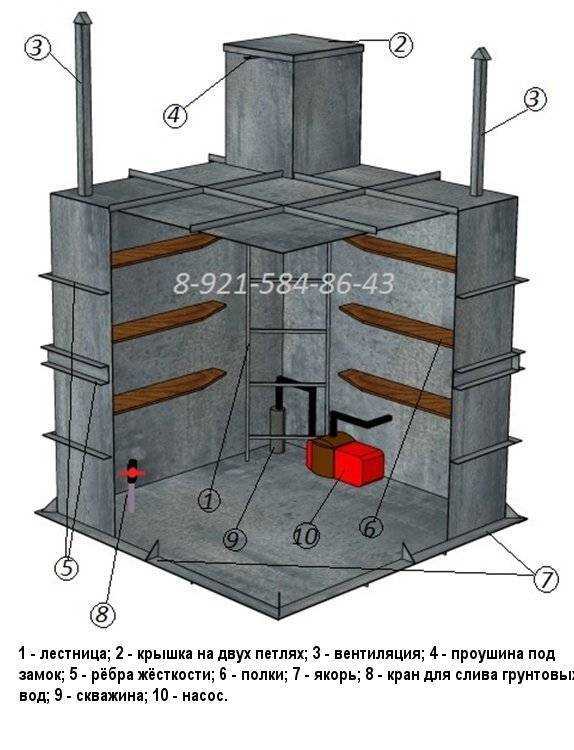

Подходящие материалы для изготовления стен и дна кессона
Бетон – оптимальный вариант для стационарных конструкций. Толщина стен – не менее 15 см, армирование арматурой диаметром 10–12 мм с шагом 20–25 см. Для дна используется монолитная плита, уложенная на песчано-гравийную подушку толщиной 20–30 см. Перед заливкой обязательно гидроизоляция рулонными или проникающими материалами.
Пластик (ПНД или ПВХ) применяется при сборке заводских или самодельных кессонов. Листы толщиной 8–10 мм свариваются экструдером. Дно из того же материала усиливается ребрами жесткости или металлической рамой. Не подвержен коррозии, герметичен, но требует утепления в регионах с глубокой промерзлой зоной.
Металл (обычно сталь толщиной 4–6 мм) подходит для временных или капитальных решений. Обязательная антикоррозионная обработка: грунтовка, окраска, битумная мастика. Стыки провариваются сплошным швом. Для дна рекомендуется двойное армирование с последующей заливкой бетоном, чтобы избежать деформации под нагрузкой грунта.
Кирпич применяется реже из-за сложности герметизации. Используется полнотелый глиняный кирпич, укладываемый на цементно-песчаный раствор с последующей обмазочной гидроизоляцией. Дно – бетонная плита или бутовая кладка с обязательной трамбовкой основания.
Категорически не рекомендуется использовать древесину, шлакоблок, газобетон и иные пористые материалы – они не выдерживают постоянного контакта с влагой и подвержены разрушению.
Гидроизоляция кессона: какие материалы использовать и как наносить
Для защиты кессона от грунтовых вод применяются битумные мастики, проникающие составы и рулонные гидроизоляционные материалы. Оптимальное решение – сочетание нескольких видов защиты: обмазочная и оклеечная гидроизоляция.
Обмазочная гидроизоляция выполняется битумной или полимерно-битумной мастикой. Перед нанесением поверхность очищается от пыли, грязи и масла, затем грунтуется праймером. Мастика наносится кистью или шпателем в два слоя с интервалом в 4–6 часов. Толщина каждого слоя – не менее 2 мм.
Для оклеечной гидроизоляции применяются материалы на основе стеклохолста или полиэстера (например, Технониколь, Изопласт). Полосы нарезаются с нахлёстом 10–15 см, прогреваются газовой горелкой и приклеиваются к стенкам кессона. Поверх обмазочной гидроизоляции оклеечная защита повышает стойкость к внешнему давлению воды.
При высоком уровне грунтовых вод рекомендуется дополнительно обработать внутренние швы и стыки проникающей гидроизоляцией (например, Пенетрон). Состав наносят на влажную бетонную поверхность кистью в два слоя с интервалом 2–3 часа.
Особое внимание уделяется герметизации ввода труб: применяются резиновые манжеты, обжимные хомуты и герметики на основе полиуретана или эпоксидных смол. Все стыки после герметизации обрабатываются мастикой.
После завершения гидроизоляционных работ кессон засыпается только после полного высыхания всех материалов. Нарушение технологии приводит к утечке воды и преждевременному выходу конструкции из строя.

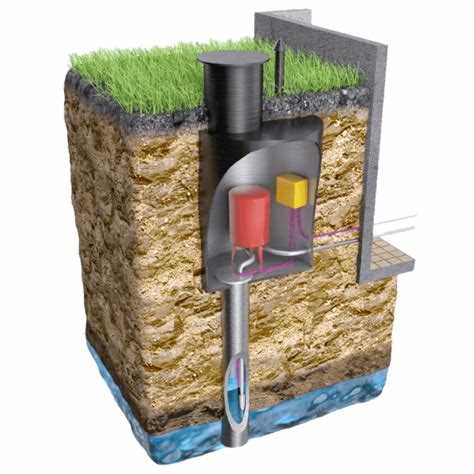

Устройство входа в кессон: люк, утепление и доступ зимой
Правильная организация входа в кессон обеспечивает герметичность, защиту от промерзания и удобство эксплуатации круглый год. Особое внимание следует уделить конструкции люка и теплоизоляции верхней части кессона.
- Люк: Используйте металлический люк толщиной не менее 4 мм с резиновым уплотнителем по периметру. Он должен плотно прилегать к кромке горловины. Петли – скрытого типа, устойчивые к коррозии. Запорный механизм – желательно с внутренней и внешней фиксацией.
- Утепление крышки: С внутренней стороны люк обшивается пеноплексом толщиной от 50 мм. Крепление – клеем на полиуретановой основе. Допустимо использовать сэндвич-конструкции из листовой стали и утеплителя.
- Герметизация горловины: Обеспечьте плотную посадку люка на горловину с применением морозостойкого герметика. Для усиления теплоизоляции можно сделать двойную крышку: внешнюю металлическую и внутреннюю из фанеры с утеплителем.
Для удобства доступа зимой:
- Разместите люк выше уровня земли на 10–15 см, чтобы избежать заноса снегом и попадания талой воды.
- Установите маркировочный столбик рядом с кессоном для быстрого обнаружения в снегу.
- Прокладывайте к кессону утеплённую тропу (например, из резиновых ковров или деревянных щитов), чтобы обеспечить безопасный подход в мороз.
Рекомендуется периодически проверять состояние утеплителя и герметичность люка, особенно в конце осени – до наступления устойчивых холодов.

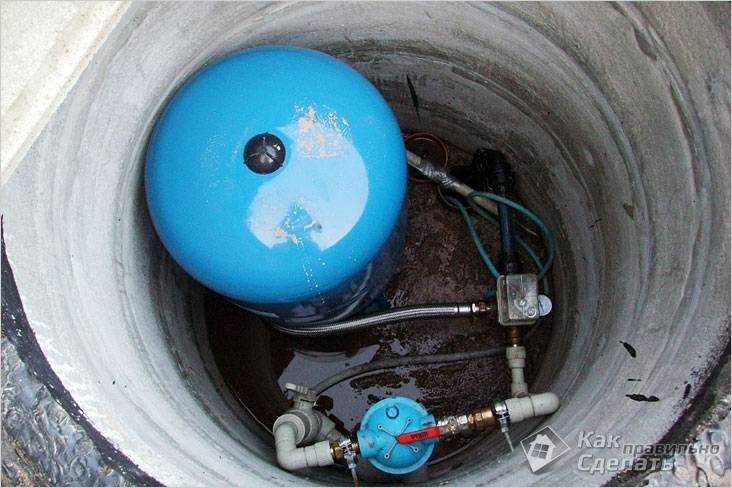

Как подключить трубы и кабель внутри кессона без протечек
Для герметичного подключения труб и кабеля в кессоне применяют специализированные проходные муфты и вводы с резиновыми уплотнителями. Оптимально использовать кабельные вводы с силиконовыми манжетами, обеспечивающими плотное прилегание и предотвращающими попадание влаги.
Трубы рекомендуется вводить через отверстия, диаметры которых на 2–3 мм меньше внешнего диаметра трубы или муфты, что обеспечивает плотное сжатие уплотнителя. Для пластиковых труб лучше использовать ПВХ-проходки с резиновыми кольцами, для металлических – компрессионные фитинги с герметиком на основе силикона или полиуретана.
После установки труб и кабеля внутри кессона необходимо обработать стыки снаружи и внутри уплотняющим составом. Для этого используют холодную сварку или герметики с морозостойкостью до −40 °C. Особое внимание уделяется месту входа кабеля: следует дополнительно обжать манжету, чтобы исключить микротрещины и зазоры.
Для дополнительной защиты от влаги рекомендуют внутри кессона насыпать слой гидроизоляционного материала (например, вспененного полиэтилена) вокруг проходов, чтобы компенсировать возможные температурные деформации и вибрации.
Все элементы крепятся к стенкам кессона анкерными болтами или пластиковыми хомутами, предотвращая смещение и нарушение герметичности. Проверку герметичности проводят при помощи простого теста – подачи воды или сжатого воздуха снаружи и визуальной проверки внутренней сухости.

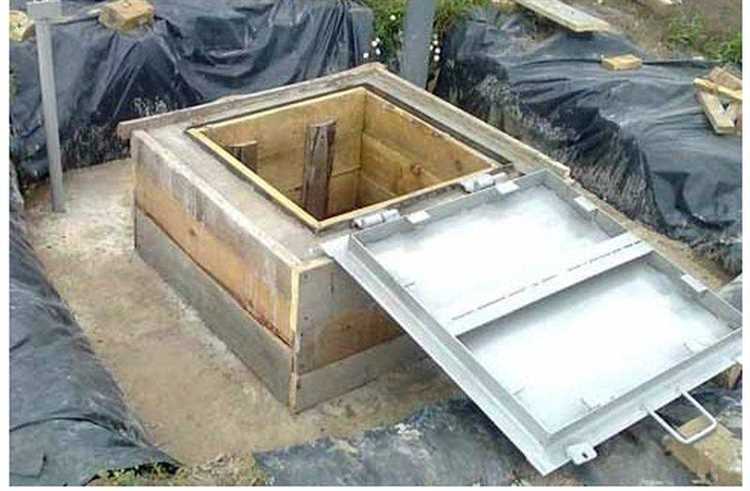

Пошаговая инструкция по монтажу кессона в грунт
1. Подготовка котлована. Выкопайте котлован диаметром на 30-50 см больше внешнего диаметра кессона и глубиной минимум на 0,5 м ниже уровня промерзания грунта. Обязательно утрамбуйте дно, чтобы избежать проседания конструкции.
2. Установка дренажного слоя. На дно котлована насыпьте щебень фракцией 20-40 мм толщиной 15-20 см для отвода грунтовых вод. Уплотните слой вибратором или трамбовкой.
3. Монтаж основания кессона. Поместите на дренажный слой бетонную плиту или подготовьте бетонный фундамент с армированием толщиной не менее 15 см. После заливки бетон должен набрать прочность минимум 7 дней.
4. Опускание кессона. Используйте кран или механизированное устройство для погружения кессона в котлован. Убедитесь, что кессон опускается строго вертикально и не наклоняется. Контролируйте уровень с помощью строительного уровня.
5. Герметизация стыков. Все сварные или сборные соединения обработайте гидроизоляционными мастиками или битумной мастикой. Особое внимание уделите проходам труб и кабелей.
6. Обратная засыпка. Засыпайте пространство вокруг кессона слоем песка толщиной 10-15 см, уплотняя его виброплитой. Далее выполняйте послойную засыпку грунтом с тщательной трамбовкой для исключения пустот.
7. Установка вентиляции и люка. Установите вентиляционные трубы для предотвращения конденсата и обеспечьте герметичное закрытие люка с уплотнителем. Проверяйте плотность закрытия для защиты от воды и загрязнений.
Частые ошибки при строительстве кессона и как их избежать
Одна из распространённых ошибок – неправильный выбор материала. Часто используют неподходящий бетон с низкой маркой, что приводит к разрушению стен при воздействии грунтовых вод. Рекомендуется применять бетон не ниже М300 с обязательной гидроизоляцией.
Неправильная гидроизоляция – вторая по частоте ошибка. Нанесение битумной мастики без предварительного грунтования снижает адгезию. Для надежной защиты кессона применяют многослойную гидроизоляцию: сначала проникающие составы, затем битумную мастику и армирующую сетку.
Ошибки в расчётах глубины установки кессона приводят к его повреждению морозным пучением грунта. Глубина должна быть на 0,5–1 метр ниже уровня промерзания, который зависит от региона. Недостаточная глубина чревата деформацией конструкции зимой.
Некорректное уплотнение грунта вокруг кессона вызывает оседание и трещины. После установки конструкции грунт необходимо послойно утрамбовывать с увлажнением. Использование крупнофракционного щебня повышает устойчивость основания и снижает риск усадки.
Отсутствие вентиляции внутри кессона – частая причина появления конденсата и коррозии металлических элементов. Вентиляционная система должна обеспечивать постоянный воздухообмен, для чего устанавливают вентиляционные трубы с защитными решётками.
Некорректное уплотнение стыков между кессоном и входным патрубком скважины ведёт к протечкам. Для герметизации используют специальные резиновые манжеты и силиконовые герметики, выдерживающие давление грунтовых вод.
Отсутствие доступа для обслуживания насосного оборудования усложняет ремонт и замену техники. Конструкция кессона должна предусматривать люк достаточного размера и удобное расположение оборудования.
Вопрос-ответ:
Какие материалы лучше всего использовать для строительства кессона своими руками?
Для изготовления кессона чаще всего применяют бетонные кольца, кирпич или металлопрофиль с последующей гидроизоляцией. Бетонные кольца удобны своей формой и прочностью, но требуют правильного монтажа и герметизации стыков. Кирпич обеспечивает хорошую жесткость и возможность создания индивидуальной формы, однако нуждается в дополнительной гидроизоляции. Металл долговечен, но подвержен коррозии, поэтому важно обработать его защитными составами и утеплить. Выбор материала зависит от условий грунта, глубины залегания воды и бюджета.
Какие этапы работ необходимо выполнить для правильного монтажа кессона на скважине?
Работа начинается с подготовки котлована — его глубина должна превышать уровень промерзания грунта. Затем устанавливают основание, обычно из щебня и песка для равномерного распределения нагрузки. После этого монтируют сам кессон, следя за точной вертикальностью и герметизацией швов. Следующий шаг — установка утеплителя и гидроизоляционного слоя, чтобы предотвратить промерзание и попадание воды внутрь. В конце подключают оборудование и обеспечивают удобный доступ для обслуживания.
Как обеспечить надежную гидроизоляцию кессона и предотвратить попадание грунтовых вод внутрь?
Для гидроизоляции используют битумные мастики, рулонные материалы и специальные полиуретановые составы. Важно тщательно обработать все швы и стыки, а также внешнюю поверхность кессона. Часто применяют двойной слой гидроизоляции — сначала наносят мастику, затем наклеивают рулонный материал. В дополнение устанавливают дренаж вокруг котлована, чтобы отводить грунтовые воды и снизить давление на стенки кессона. При правильной защите внутрь не проникнет ни влага, ни грязь.
Как правильно утеплить кессон, чтобы вода в системе не замерзала зимой?
Для утепления подходят материалы с низкой теплопроводностью — пенополистирол, экструдированный пенопласт или минеральная вата. Их укладывают с внешней стороны кессона или внутри, если конструкция позволяет. Важно обеспечить герметичность утеплительного слоя, чтобы избежать конденсата и промерзания. Также советуют дополнительно установить электрообогрев или тепловой кабель для поддержания температуры выше нуля в холодный период. Это позволит сохранить исправность оборудования и качество воды.
Какие ошибки чаще всего допускают при самостоятельном строительстве кессона и как их избежать?
Частая ошибка — неправильный выбор глубины котлована, из-за чего кессон может промерзать или деформироваться. Иногда недостаточно уделяют внимание гидроизоляции, что приводит к подтеканию воды и разрушению конструкции. Еще одна ошибка — слабое основание, которое не выдерживает веса и приводит к оседанию кессона. Чтобы избежать проблем, важно тщательно изучить характеристики грунта, соблюдать технологию монтажа и использовать качественные материалы. Лучше планировать работу заранее и проверить все этапы по контрольному списку.
Какие материалы лучше всего использовать для изготовления кессона своими руками, чтобы он прослужил долго и не пропускал воду?
Для кессона обычно выбирают прочные и устойчивые к влаге материалы. Часто используют бетонные кольца, металлические или пластиковые емкости, а также деревянные конструкции с последующей герметизацией. Главное — обеспечить надежную гидроизоляцию, чтобы предотвратить попадание грунтовых вод внутрь. Для гидроизоляции подходят специальные битумные мастики, полиуретановые составы или гидроизоляционные мембраны. Выбор зависит от условий на участке и бюджета, но комбинирование бетонного корпуса и качественной гидроизоляции считается надежным решением.
