Перед началом строительства пристройки к дому важно создать подробный проект, который учитывает конструктивные особенности существующего здания, нагрузки, инженерные коммуникации и будущую функциональность помещения. Использование компьютерного проектирования позволяет на этапе планирования выявить потенциальные ошибки и заранее оптимизировать затраты.
Для разработки проекта своими руками подойдут программы SketchUp, FreeCAD, Sweet Home 3D или более продвинутые решения вроде AutoCAD и Revit. Все они позволяют моделировать объем, точно задавать размеры, экспериментировать с расположением окон, дверей, кровли, а также учитывать тип фундамента и стыковку с основным зданием.
При проектировании пристройки важно соблюдать санитарные отступы, учитывать инсоляцию, угол наклона кровли в зависимости от климата, а также нагрузку на фундамент. Если планируется жилая зона, необходимо предусмотреть утепление и встраивание инженерных сетей. Эти параметры удобно заложить в цифровую модель, чтобы избежать доработок на этапе строительства.
Дополнительное преимущество компьютерного подхода – возможность сразу получить поэтажные планы, разрезы, расчеты площади и объемов. Это упрощает взаимодействие с подрядчиками и согласование с органами архитектурного надзора при необходимости.

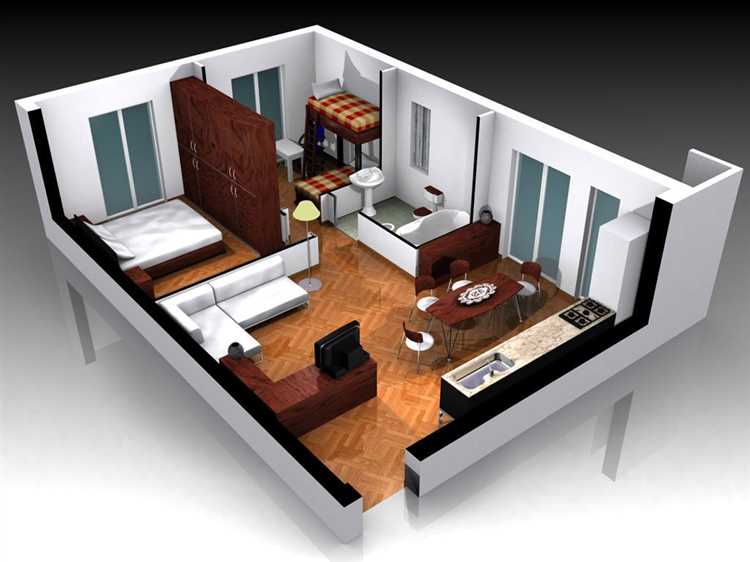

Выбор программного обеспечения для проектирования пристройки
Точный выбор софта напрямую влияет на качество проектирования, точность чертежей и реальность воплощения задумки. Рассматриваются исключительно программы, подходящие для самостоятельной работы без профессиональной подготовки.

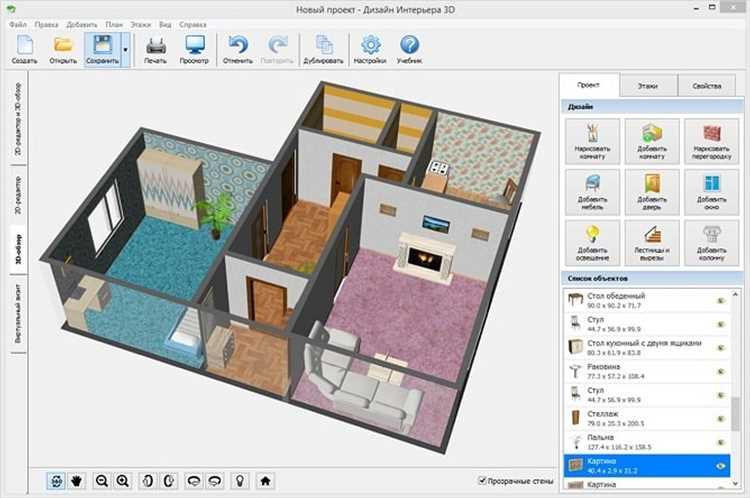

- SketchUp Free – оптимален для визуализации. Прост в освоении, поддерживает 3D-моделирование, есть онлайн-редактор. Идеально подходит для предварительной компоновки пристройки, планировки окон и дверей. Необходима регистрация в Google.

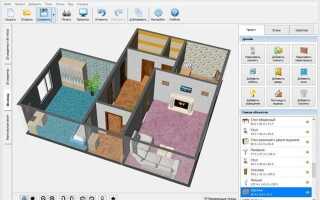

- Sweet Home 3D – подходит для создания планов помещений с мебелью. Имеет русский интерфейс, позволяет загружать собственные текстуры и объекты. Полезен на этапе внутренней планировки пристройки.
- FreeCAD – мощный параметрический редактор. Подходит для пользователей с техническим складом ума. Поддерживает экспорт в DXF и STL, что удобно для изготовления деталей на ЧПУ или 3D-принтере.
- Planner 5D – интуитивный интерфейс и возможность создания проектов в браузере. Поддерживает работу в 2D и 3D. Полезен для визуальной оценки дизайна фасадов и прилегающей территории.
- FloorPlanner – полезен для точной планировки. Поддерживает импорт планов, настройку размеров стен, масштаб. Полезен для подготовки к строительству и оценки объёмов материалов.
Для точного проектирования рекомендуется комбинировать несколько программ: например, визуализация в SketchUp, а расчёты и чертежи – в FreeCAD. Перед началом работы стоит изучить ограничения бесплатных версий и совместимость форматов экспорта.
Создание точного плана участка с учетом существующего дома

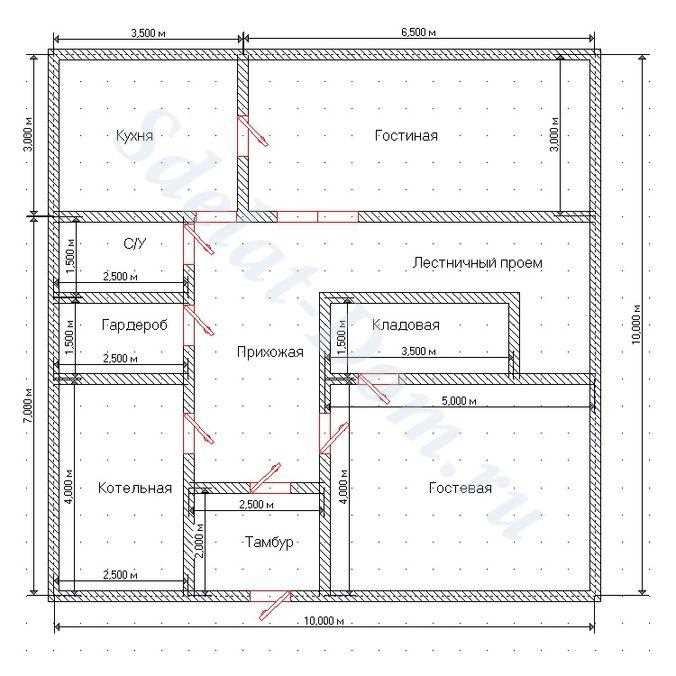

Перед проектированием пристройки необходимо составить точный план участка, отражающий текущее положение дома, инженерных сетей, рельефа и других объектов. Это позволит избежать ошибок при размещении новых конструкций.
- Измерьте границы участка. Используйте рулетку не менее 30 м, нивелир или лазерный дальномер. Фиксируйте расстояния между углами участка и стационарными ориентирами: дорогами, заборами, столбами.
- Определите положение существующего дома. Замерьте длину и ширину здания, расстояние до каждой границы участка. Проверьте прямоугольность конструкции, измеряя диагонали.
- Зафиксируйте рельеф. Для этого выполните съемку с шагом 1–2 метра в ключевых точках. Используйте нивелир или мобильное приложение с GPS-калибровкой и возможностью экспорта данных.
- Нанесите коммуникации. Отметьте на плане точное расположение колодцев, труб, электрокабелей, дренажей. Используйте металлический щуп и трассопоиск при отсутствии точной документации.
- Обозначьте элементы благоустройства. Укажите деревья с диаметром более 10 см, дорожки, заборы, хозпостройки и зоны затенения. Это важно для расчета инсоляции и доступа к пристройке.
Для построения точного плана используйте программы: SketchUp, AutoCAD или бесплатные аналоги вроде LibreCAD. Импортируйте чертежи в формате DXF/DWG, создайте отдельные слои для дома, сетей, рельефа. Указывайте все размеры в миллиметрах для минимизации ошибок при дальнейшем проектировании.
Построение фундамента пристройки в цифровой модели
Для точного моделирования фундамента необходимо задать все параметры в программе, учитывая геологические условия участка и характеристики основного строения. Начинайте с выбора типа фундамента: ленточный, плитный или свайный. Например, для пристроек с лёгкими стенами (каркас, пеноблок) подойдёт мелкозаглублённый ленточный фундамент шириной 300–400 мм и глубиной 500–700 мм.
В программе (например, SketchUp, ArchiCAD или Revit) создайте отдельный уровень под фундамент. Используйте модуль точного черчения для задания координат и сечений. Обозначьте армирование: для ленточного фундамента укажите два горизонтальных пояса арматуры диаметром 12 мм, с вертикальными связями через каждые 400 мм.
Учтите толщину подушки из песка и щебня (по 100–150 мм), задав их как отдельные слои с соответствующими материалами. Укажите параметры гидроизоляции – например, рулонный материал толщиной 3 мм, нанесённый на поверхность бетона. В моделях Revit можно применить встроенные шаблоны строительных материалов и создать пользовательский слой, включающий защитную стяжку.
Для расчёта нагрузки укажите массу конструкций над фундаментом. В Revit используйте функцию анализа нагрузки по уровням. При необходимости добавьте температурные швы, особенно если длина фундамента превышает 10 метров. Используйте инструмент разрезов для проверки вертикальной структуры узлов и сопряжений с существующим фундаментом дома.
После построения модели выполните экспорт в формате IFC или DWG для передачи проектной документации или расчёта сметы. Убедитесь, что все элементы имеют точные геометрические параметры и присвоенные строительные характеристики.
Разработка конструкции стен и перекрытий в проекте
При проектировании пристройки важно определить тип несущих стен с учетом климатических условий, назначения помещения и нагрузки. Для жилых помещений оптимальны стены из газобетона плотностью D500 и толщиной 300 мм с дополнительным утеплением. Газобетон удобен для резки, легко моделируется в программе и имеет низкую теплопроводность – около 0.12 Вт/(м·К).
Если пристройка предназначена для сезонного использования, допустим каркасный вариант с обшивкой OSB-3 толщиной 12 мм и утеплением минеральной ватой от 100 мм. Расстояние между стойками – 600 мм, шаг обрешетки – 400 мм. Все элементы фиксируются анкерными болтами и металлическими уголками. В проекте важно учитывать расположение ригелей, укосин и проемов – это обеспечит жесткость конструкции.
Для перекрытий рекомендуется использовать балки из строганого бруса сечением 50×200 мм при пролете до 3 метров. При увеличении пролета до 4 метров – 75×200 мм. Шаг укладки – 600 мм. В проектной модели следует точно указать местоположение лаг, монтажные вырезы под инженерные коммуникации и утеплитель между балками. Для настила применяется шпунтованная доска толщиной 36 мм или влагостойкая фанера ФСФ 18 мм.
В цифровой модели желательно предусмотреть расчет нагрузок на стены и перекрытия. Средняя нагрузка на перекрытие в жилом помещении – до 300 кг/м² с учетом мебели и людей. Важно учесть точечные нагрузки от тяжелых предметов, таких как печь или бойлер, и предусмотреть дополнительное усиление каркаса в этих зонах.
Для крепления стен к существующему дому необходимо использовать армированные анкера длиной не менее 150 мм с шагом 500 мм. Все сопряжения отражаются в проекте, включая изоляционные слои между старой и новой стеной для предотвращения мостиков холода.

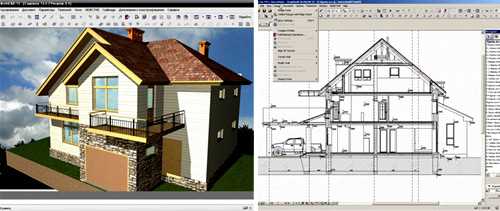

Моделирование кровли с учетом примыкания к основному зданию
При проектировании кровли пристройки важно точно учитывать геометрию существующего здания. Используйте программные инструменты, позволяющие задать координаты карниза, уклон и высоту конька исходной конструкции. В SketchUp или Revit создайте отдельный уровень для пристройки, затем с привязкой к главной модели выполните сопряжение скатов.
Оптимальный вариант – односкатная кровля с примыканием к стене основного дома под углом не менее 12°, чтобы избежать снегозадержания. Угол должен быть согласован с расположением существующих водостоков. Если основной дом имеет карниз, учитывайте его вылет: при моделировании задайте вырез в кровле пристройки или организуйте обвод с помощью ендовы.
Для точного сопряжения в 3D-модели обозначьте линию примыкания – границу между кровлей пристройки и стеной дома. В Revit используйте инструмент «Сопряжение кровель», в SketchUp – функцию «Intersect Faces», чтобы рассчитать линию стыка. Убедитесь, что плоскости сопряжены без зазоров: это критично для последующей гидроизоляции.
Модель должна включать элементы примыкания: отлив, планку прижимную, герметизирующую прокладку. Располагайте их с уклоном от стены – в 3D-редакторе создайте вынос не менее 50 мм. Проверяйте пересечения элементов в режиме сечений, чтобы исключить наложения и визуально оценить герметичность узла.
При наличии мансардных окон или вентиляционных выходов на сопряжённой части крыши – моделируйте их отдельно, привязывая к несущим элементам пристройки. Следите за тем, чтобы водоотвод не был направлен к стене основного дома.
Добавление окон, дверей и инженерных коммуникаций в проект
При проектировании пристройки важно точно определить размеры и расположение окон и дверей, исходя из требований естественного освещения и удобства доступа. Стандартные размеры окон варьируются от 600×900 мм до 1200×1500 мм, выбор зависит от назначения помещения. Расположение следует планировать с учётом ориентации здания, чтобы максимизировать приток дневного света и обеспечить вентиляцию.
Дверные проёмы для входных дверей обычно делают шириной не менее 900 мм, для внутренних – от 700 мм. Важно учитывать направление открывания, чтобы не создавать препятствий в помещении. В проекте стоит обозначить материалы и конструкцию дверей и окон, учитывая теплоизоляцию и звукоизоляцию. Например, пластиковые окна с двойным или тройным остеклением обеспечат высокую энергоэффективность.
Инженерные коммуникации начинают прокладывать после определения мест установки окон и дверей, чтобы избежать пересечений. Важно заранее определить трассировку электропроводки с учётом розеток, выключателей и осветительных приборов, а также места для систем отопления и вентиляции. При проектировании водопровода и канализации учитывают уклоны труб и доступ для обслуживания.
Для отопления чаще всего предусматривают разводку труб от центрального стояка или локального котла с возможностью подключения радиаторов возле окон для снижения конденсата. Электропроводка должна быть выполнена с учётом норм ПУЭ, с использованием кабелей с маркировкой, подходящей для помещений с повышенной влажностью, если такие имеются.
Проектирование инженерных систем требует создания отдельного слоя или блока в программном обеспечении, чтобы можно было контролировать пересечения с конструктивными элементами. Используйте специализированные библиотеки объектов, содержащие готовые модели окон, дверей и коммуникаций, для ускорения процесса и повышения точности.
Экспорт чертежей и схем для строительных работ
При завершении проектирования пристройки важно правильно подготовить файлы для передачи строителям и подрядчикам. Экспорт выполняется в форматах DWG, DXF, PDF и иногда в IFC для BIM-систем. DWG и DXF сохраняют векторную структуру, что позволяет легко редактировать чертежи в специализированных программах, а PDF обеспечивает универсальный просмотр без искажений.
Для экспорта стоит использовать функцию «Сохранить как» или «Экспорт» в выбранном CAD-софте, задавая точное разрешение и масштабы. Оптимально устанавливать 1:50 или 1:100, чтобы сохранить читаемость деталей и соответствие реальным размерам.
При выгрузке схем обязательно проверьте наличие всех слоев: архитектурного, конструктивного, инженерного и отделочного. Убедитесь, что линии, штриховки и обозначения четко видны, а размерные линии не перекрывают основное изображение.
Для чертежей с большим количеством элементов применяйте разбивку на листы с чётким обозначением нумерации и ссылками на общий план. Это облегчает ориентацию на строительной площадке и уменьшает ошибки при выполнении работ.
Рекомендации: перед отправкой подрядчику откройте экспортированные файлы в разных приложениях для проверки корректности отображения. Используйте PDF с встроенными слоями для удобства просмотра и DWG для внесения изменений, если потребуется.
Экспорт с точным соблюдением масштабов и полноты информации позволяет избежать недоразумений и ускоряет процесс строительства.
Вопрос-ответ:
Как правильно начать проектирование пристройки к дому на компьютере?
Для начала важно точно определить размеры будущей пристройки и ее расположение относительно основного здания. Затем следует выбрать подходящую программу для проектирования — многие используют удобные в освоении CAD-системы или специализированные архитектурные редакторы. После этого можно создавать чертежи, учитывая требования к конструкции, материалы и планировку. При проектировании полезно соблюдать масштабы и делать несколько вариантов, чтобы выбрать лучший.
Какие ошибки чаще всего допускают при создании проекта пристройки на компьютере?
Часто встречаются ошибки, связанные с неверным масштабированием чертежей или недостаточным вниманием к деталям, таким как высота потолков, толщина стен и расположение окон и дверей. Еще одна распространённая проблема — неучёт особенностей грунта или коммуникаций, что может привести к сложностям на этапе строительства. Также стоит избегать слишком сложных моделей, если вы новичок, чтобы не запутаться в деталях.
Какие программы лучше использовать для проектирования пристройки к дому самостоятельно?
Для простого и удобного проектирования подойдут программы типа SketchUp, которые имеют интуитивно понятный интерфейс и большое количество обучающих материалов. Более продвинутые варианты — AutoCAD или ArchiCAD, они позволяют создавать точные чертежи и модели, но требуют времени на изучение. Выбор зависит от ваших навыков и целей: для быстрого наброска подойдет одна программа, а для детальной проработки — другая.
Как учесть инженерные коммуникации при проектировании пристройки на компьютере?
Важно заранее определить, какие коммуникации будут подключены к пристройке — электричество, водоснабжение, отопление, канализация. При создании проекта стоит отразить их расположение и пути прокладки труб и проводов. Если планируется подключение к существующим системам, нужно внимательно изучить их схему и согласовать проект с профильными специалистами, чтобы избежать ошибок и обеспечить безопасность.
Нужно ли согласовывать проект пристройки, созданный самостоятельно на компьютере, с местными органами?
Да, даже если проект выполнен самостоятельно, его обязательно нужно представить в соответствующие инстанции для согласования. В каждом регионе могут быть свои правила и требования к строительству и перепланировке. Обычно требуется подготовить комплект документов, включающий планы и чертежи, а также получить разрешение перед началом строительных работ. Это поможет избежать штрафов и проблем в дальнейшем.
Какие программы лучше всего подойдут для создания проекта пристройки к дому на компьютере?
Для проектирования пристройки часто выбирают программы с простым интерфейсом и возможностью работы с 3D-моделями. Например, SketchUp подходит для новичков благодаря удобству и быстрому освоению. AutoCAD полезен, если требуется точность и профессиональный уровень чертежей. Также можно использовать бесплатные варианты, такие как FreeCAD или Sweet Home 3D, которые позволяют создавать планы и визуализировать будущую постройку. Выбор зависит от ваших задач и навыков работы с ПО.
